運城專業銷售交直流SF6氣體試驗變壓器-現貨供應
<運城>天正華意電氣設備有限公司

運城試驗變壓器產品簡介全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。二、產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

運城試驗變壓器主要技術參數● 額定容量：5kVA● 低壓電流： 0 ～ 22.7A● 低壓電壓： 0 ～ 220V● 高壓電流： 0 ～ 100mA● 高壓電壓： 0 ～ 50kV● 儀表電壓： 0 ～ 100V● 電壓測量精度： 0.5 ％FS ±3 字● 電流測量精度： 0.5 ％FS ±3 字● 計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)● 電源電壓： AC220V ±10％；50Hz±2 Hz● 使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85％RH 注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)鍵盤說明圖5-1 按鍵升壓按鈕，手動控制模式時，按↑，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓； 降壓按鈕，手動控制模式時，按↓，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓； 暫停按鈕，當按下此按鈕時，調壓器將停止升壓和降壓。此功能特別適合于自動控制模式，當電壓在自動上升時，按下此按鈕，設備將暫停升壓，再次按此按鈕時，電壓將繼續上升至設定電壓。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完美。手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動耐壓計時。圖5-2 操作鍵面板復位鍵： 用于程序清零。功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。移位鍵： 變更設定時 用于移動被設定位；用于切換電壓值的交、直流顯示方式（在測量狀態）。減少鍵： 變更設定時 用于減少被設定位的數值；用于切換顯示本次測量過程中電壓、電流的峰值（在測量狀態）。增加鍵： 變更設定時 用于增加被設定位的數值；用于峰值保持功能是否啟動（在測量狀態）。

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應

運城試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應
運城專業銷售交直流SF6氣體試驗變壓器-現貨供應 <運城>天正華意電氣設備有限公司

運城試驗變壓器備注：電壓單位為kV ，電流單位為mA ， 頻率單位為Hz，時間單位為s。2.功能按鍵：包括工作模式、測量項目、功能、參數設置四部分。2.1 “交流”、“直流”按鍵：用于轉換交直流工作模式。2.2 “電壓”按鍵：用于允許或禁止保持時間捕捉的功能，窗口3如果顯示“――”，表示禁止，此時按“電壓”按鍵，則允許捕捉保持時間，并且窗口3顯示保持時間。再次按“電壓”按鍵，則再次禁止該項功能。當電壓信號上升到設置的啟動電壓后，儀表開始計時，當電壓信號下降到設置的啟動電壓的90％后，儀表計時停止。由于要處理瞬態信號，儀表在捕捉保持時間時電壓檔位被鎖定，所以在不需要捕捉保持時間的場合，用戶應盡量禁止保持時間捕捉，以便得到的電壓精度。2.3 “電流”按鍵：用于轉換測量模式，當該指示燈點亮時，窗口2顯示電流值。2.4 “F1”按鍵：用于切換窗口2的實時測量電流或電流值的顯示，當本鍵指示燈點亮時，窗口2顯示“P XXXXX”為值，否則顯示實時測量值。2.5 “F2”按鍵：用于手動電流值。在下次電流測試開始之前，用戶應及時手動已有的電流值。另外，儀表的工作模式或測量項目被轉換時，電流值會自動清零。2.6 “失真度”按鍵：用于轉換測量模式，當該指示燈點亮時，窗口2顯示失真度值。2.7 “鎖定”按鍵：用于鎖定本次測量數據。 2.8 “設置”按鍵：進入設置狀態，或設置項換頁。2.9 “”按鍵：循環右移位，改變設置參數的當前數碼管（閃爍位）位置。2.10 “”按鍵：循環增加設置參數的當前閃爍位的值。3．特殊字符顯示含義1）r ：顯示在窗口2，提示該窗口顯示的是紋波系數；2）t ：顯示在窗口2，提示該窗口顯示的是失真度；3）F-ERR ：顯示在窗口1，提示當前輸入的電壓信號不可以進行失真度分析；4） -OL- ：提示當前輸入的信號值超過測量范圍。

運城試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。

<運城>天正華意電氣設備有限公司

運城試驗變壓器參數設置操作步驟步驟1：按設置鍵進入參數設置狀態。窗口1顯示“setup-0”，窗口2顯示“-AC-”，窗口3顯示“XX.XXX”即交流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟2：再次按設置鍵。窗口1顯示“setup-1”，窗口2顯示“-DC-”，窗口3顯示“XX.XXX”即直流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟3：再次按設置鍵進入通訊地址設置。窗口1顯示“setup-2”，窗口2顯示“ADDR”，窗口3顯示當前值。解釋：按向上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。有效地址為000-255。步驟4：再次按設置鍵進入通訊速率設置。窗口1顯示“setup-3”，窗口2顯示“BAUD”，窗口3顯示當前值。解釋：按向上鍵可選擇為9600或19200或38400。步驟5：再次按設置鍵進入保存狀態。窗口1顯示“setup-4”，窗口2顯示“SAVE”，窗口3顯示“Y—N”。解釋：按右移鍵可改變顯示窗口3閃爍位。當“Y”閃爍時再次按下設置鍵，儀表將保存本次修改，當“N”閃爍時再次按下設置鍵，儀表將不保存本次修改。另外，儀表進入參數設置后，如果連續1分鐘沒有按鍵，儀表將自動退出，而不保存設置。進入設置后，按鎖定鍵，儀表將退出設置狀態，而不保存設置。二、儀表后面板的接線使用說明:注意不要將高壓引入電流端，應該先接負載再串入電流測試端再返回耐壓儀低端！！！否則可能損壞校驗裝置！如遇返回端不接地的耐壓儀，并且在測量電流時出現保護管保護現象，請將后面板上電流端的保護管拆下，待測量完畢后重新接上。如果能保證永遠不接錯線，后面板外接保護管可以永遠不接。

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應
運城專業銷售交直流SF6氣體試驗變壓器-現貨供應 <運城>天正華意電氣設備有限公司

運城試驗變壓器注：升壓時要緩慢、均勻；降壓時要迅速，不能直接拔掉電源插座，以免產生過電壓，損壞設備。五、操作注意事項1.開箱時應檢查有否運輸損壞。2.使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。3.嚴格按操作程序操作，在使用前請仔細閱讀說明書。4.長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。5.該設備應存放在通風、干燥、無腐蝕性氣體的地方。六、常見的故障及原因故障現象 原 因無法啟動 1.檢查電源是否接通；2.調壓器是否在零位啟動后，電壓表無指示，而輸出燈亮 1.儀表端是否接好；2.電壓表損壞；3.調壓器開路；無過流，電流表無指示 1.電流表損壞；2.電流繼電器損壞； 啟動后，電壓表指針左右擺動 1.調壓器接觸不良；啟動后，只有一半的電壓 1.電壓表損壞，或有誤差；2.檢查儀表連線與輸出邊線是否接錯一根連線。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查■開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。■檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

運城試驗變壓器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受25A電流沖擊。（4）電源接入儀器面板的“電源輸入”端子，切勿接入其他接線端子，以免損壞設備。（5）儀器與變壓器連接時注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。（6）本設備的承受電流為25A，所以設定過流保護的電流值應不超過25A。（7）在通電情況下，不得插拔任何接線。（8）當在室外時，請勿將儀器長時間置于太陽下曝曬。2.3 測試準確度方面設備應緩慢升壓，保證設備顯示電壓及電流的準確性。2.4 操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉緊急停止按鈕，并重新檢查接線。3、技術特征3.1 名稱和分類（1）名稱：5kVA操作箱。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。3.2 主機結構型式與尺寸（1）型式：一體化便攜式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用電源（1）電壓：AC220V±10％（2）頻率：50Hz±1Hz3.4 使用環境要求（1）環境溫度：-10℃～40℃（2）相對濕度：≤80％3.5 性能（1）絕緣電阻：＞2MΩ（2）泄漏電流：＜3.5mA（3）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。3.6 測量精度本儀器電流測量精度等級為±5％本儀器電壓測量精度等級為±5％3.7 測試項目（1）輸出電壓：AC0～250V（2）輸出電流：AC0～25A

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應 <運城>天正華意電氣設備有限公司

運城試驗變壓器使用方法1、單臺使用1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，且被試品的容量、輸入電壓、電流；輸出電壓、電流不得起過額定值，否則將危及人身與設備的。1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。1.3按接線圖接線。1.4準備工作和措施就緒，空試一次設備。1.5接上被試品。1.6合上電源，控制箱(臺)停止指示燈亮。1.7按下啟動按鈕，啟動指示燈亮，將調壓器回到零位。1.8順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。1.9持續規定耐壓時間并注視電流表及被試品。1.10耐壓時間到，注視kV表并迅速將調壓器回零。1.11用放電棒經電阻放電，然后直接接地放電。1.12高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。2、多臺串激2．1概述我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。2．2工作原理串激系列高電壓試驗裝置，除電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。2．3組裝接線2．4串級組合方式2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

運城試驗變壓器設置圖6-7 設置按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。圖6-8 誤差控制誤差控制是指實際電壓和試驗電壓之間的誤差。根據經驗，如果發現顯示電壓波動較大，難以穩定，請適當增大設定值。七、打印說明試驗完成后按 鍵進入打印程序注意：進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零打印樣式如下圖所示：（圖片僅供參考，數據以實際試驗為準）八、說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.按一下“”鍵，主接觸器吸合，調壓器開始工作。 4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。 5.在試驗過程中，按“”鍵，系統將停止工作，自動回到零位。6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。九、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應

運城試驗變壓器參數設置操作步驟步驟1：按設置鍵進入參數設置狀態。窗口1顯示“setup-0”，窗口2顯示“-AC-”，窗口3顯示“XX.XXX”即交流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟2：再次按設置鍵。窗口1顯示“setup-1”，窗口2顯示“-DC-”，窗口3顯示“XX.XXX”即直流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟3：再次按設置鍵進入通訊地址設置。窗口1顯示“setup-2”，窗口2顯示“ADDR”，窗口3顯示當前值。解釋：按向上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。有效地址為000-255。步驟4：再次按設置鍵進入通訊速率設置。窗口1顯示“setup-3”，窗口2顯示“BAUD”，窗口3顯示當前值。解釋：按向上鍵可選擇為9600或19200或38400。步驟5：再次按設置鍵進入保存狀態。窗口1顯示“setup-4”，窗口2顯示“SAVE”，窗口3顯示“Y—N”。解釋：按右移鍵可改變顯示窗口3閃爍位。當“Y”閃爍時再次按下設置鍵，儀表將保存本次修改，當“N”閃爍時再次按下設置鍵，儀表將不保存本次修改。另外，儀表進入參數設置后，如果連續1分鐘沒有按鍵，儀表將自動退出，而不保存設置。進入設置后，按鎖定鍵，儀表將退出設置狀態，而不保存設置。二、儀表后面板的接線使用說明:注意不要將高壓引入電流端，應該先接負載再串入電流測試端再返回耐壓儀低端！！！否則可能損壞校驗裝置！如遇返回端不接地的耐壓儀，并且在測量電流時出現保護管保護現象，請將后面板上電流端的保護管拆下，待測量完畢后重新接上。如果能保證永遠不接錯線，后面板外接保護管可以永遠不接。

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應
<運城>天正華意電氣設備有限公司

運城試驗變壓器當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總容量同樣為第I臺容量，總電壓為三臺輸出電壓之和。注：無論兩級串、三級串，輸出電流嚴禁超出一級額定電流。說明：本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠距離。七、注意事項試驗設備的布置，對人身和周圍要有足夠的距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。直流高壓試驗微安表處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。高壓測試工作要嚴格執行電力部頒發的工作規程的有關規定。八、裝箱清單1、試驗變壓器 1臺2、產品說明書 1本3、試驗報告 1份

運城專業銷售交直流SF6氣體試驗變壓器-現貨供應

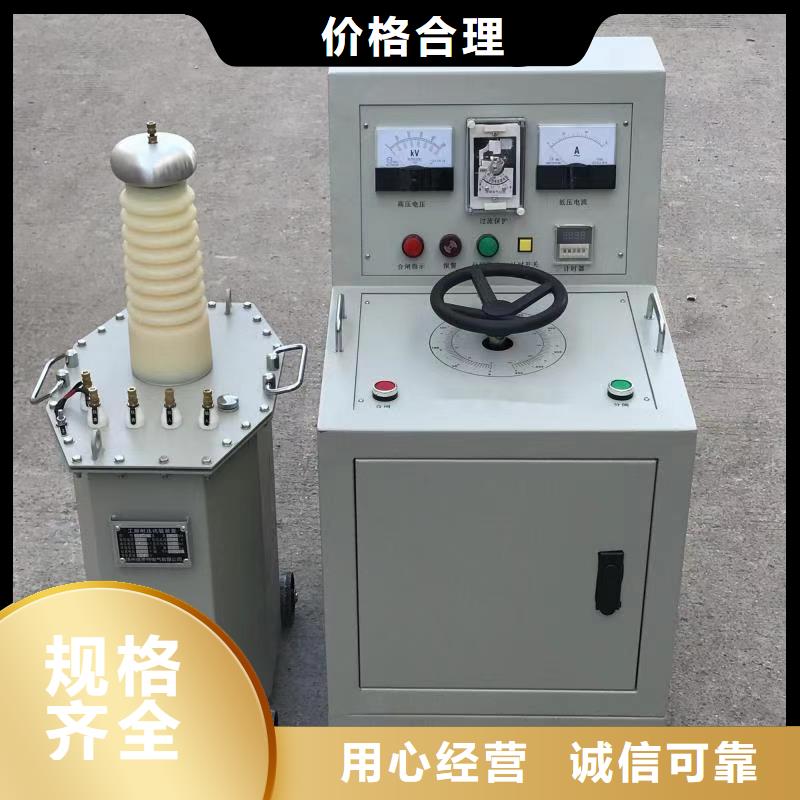

運城試驗變壓器本產品是與試驗變壓器配套使用的調壓控制裝置，調壓器采用接觸式調壓器，電壓、電流顯示直觀，可以方便的讀取試驗電壓值，并具有過流保護，操作可靠，本產品具有體積小、重量輕、電壓波形好等特點，是進行高壓試驗的理想設備。二、工作原理通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。通過一個10KVA變壓器輸出AC50KV。三、主要技術指標變壓器：1、連接方式：（單級）2、絕緣介質：SF63、額定容量：10kVA4、額定電壓：AC50kV5、輸入電壓：220V6、工作頻率：50Hz操作臺：1、容量：10KVA2、電源輸入：AC220V±10％ 50HZ3、輸出電壓：0~250V4、電壓顯示范圍：AC0~50kV5、過流整定范圍：0~40A

<運城>天正華意電氣設備有限公司 運城專業銷售交直流SF6氣體試驗變壓器-現貨供應

運城試驗變壓器注意事項1、按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。2、做串級試驗時，第二級、第三級試驗變壓器的低壓繞組的X端，測量繞組的F端以及高壓繞組的X端(高壓尾)均接本級試驗變壓器的外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。54、從零開始均勻旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，在以每秒2％額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。5、試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。6、本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。7、使用本產品做高壓試驗時，出熟悉本說明書外，還必須嚴格執行有關標準和操作規程。可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備性試驗規程》等。
