運城二次壓降負載測試儀負荷測試儀，主要用于現場檢測CT/PT的二次實際負荷，單機輸出電壓0～50V。試驗結束后，設備快速顯示測試結果，支持現場打印，省去了人工記錄等繁瑣勞動，操作簡單方便，提高工作效率，是一種性價比較高的高科技產品注意事項1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。2、試驗前請將儀器可靠接地，實驗中嚴禁觸碰所有測試端子。注：本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。章、主要特點一、可靠：單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口設計更加科學合理使用更加可靠。二、符合檢修規程：設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；符合相關檢修規定。 三、功能齊全：可檢測CT/PT的二次負荷項目，輕松實現一機多用。四、接線方式簡單：采用單電源輸入端口；僅有2個測試端口就可完成CT/PT的負荷測試項目，接線方式簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；五、測試范圍大：CT負荷測量范圍0～60Ω，PT負荷測試范圍0～500VA。六、操作簡單：采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。七、快速打印：采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。八、體積小，重量輕：同類產品中體積小、重量輕、方便現場使用。第二章、主要測試功能和技術參數主要功能和技術參數工作電源： AC220V±10V電源輸入和輸出頻率： 50～60Hz設備電源輸出波形： 正弦波單機輸出電壓： 0～35VCT負荷測試范圍： 0～60ΩPT負荷測試范

運城全能電壓互感器現場測試儀暢銷全省

運城二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這是很危險的故障。在《電能計量裝置現場檢驗》作業指導書中對互感器的二次回路的實際負荷也提出了明確定要求。實際上互感器實際二次負荷對互感器的誤差有著大的影響。目前市場上的二次負荷測試方法大多采用伏安相位法來測試，這種方法存在接線麻煩，需要斷開電流回路接入測量，讀數不直接等缺點。TH-106C無線二次壓降及負荷測試儀是分布式無線同步測量電壓互感器二次壓降負荷以及伏安相位等電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作二次負荷在線測試儀和三相相位伏安表使用。兩臺同時使用時可以無線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降，二次負荷，測試現場不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的穩定運行，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。TH-106C無線二次壓降及負荷測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入參考電壓，避免由于電纜絕緣或者操作問題造成的PT二次短路，簡單實用。無線二次壓降負荷測試儀又稱二次壓降負荷在線測試儀、互感器二次壓降負荷在線測試儀單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。

<運城>天正華意電氣設備有限公司
運城全能電壓互感器現場測試儀暢銷全省 <運城>天正華意電氣設備有限公司

運城二次壓降負載測試儀產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管。只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕、易爆環境下操作。保持產品的清潔和干燥。——術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它產品損壞的做法。

運城二次壓降負載測試儀所示為四線壓降測試判別結果包括：PT側A相電壓， B相電壓，C相電壓；Wh側A相電壓，B相電壓，C相電壓；兩側A相角差，B相角差，C相角差；兩側A相比差，B相比差，C相比差；A相誤差及修約，B相誤差及修約，C相誤差及修約。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。7．三線PT負荷屏在選中主菜單‘三線PT負荷測’功能后，按鍵，進入‘三線PT負荷’屏，同時進入測試過程，測試計數開始計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十二所示），計夠60次后測試完畢，顯示測試結果，如（圖十三所示）。圖十二 三線PT負荷測試 異常圖十三 三線PT負荷測試 正常圖十三所示為三線PT負荷測試屏測試判別結果，包括：PT側AB相電壓， CB相電壓，AB相電流、CB相電流，AB相力率、CB相力率，AB相相角，CB相相角，AB相電導、CB相電導，AB相電納、CB相電納，AB相負荷、CB相負荷。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。8．四線PT負荷屏在選中主菜單‘四線PT負荷’功能后，按鍵進入‘四線PT負荷’屏，同時開始測試過程，測試計數開始計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十四所示），計夠60次后測試完畢，顯示測試結果，如（圖十五所示）。測試完畢后顯示測試結果。圖十四 四線PT負荷測試 異常圖十五 四線PT負荷測試 正常

<運城>天正華意電氣設備有限公司 運城全能電壓互感器現場測試儀暢銷全省
<運城>天正華意電氣設備有限公司

運城二次壓降負載測試儀 三線壓降自校 異常圖五 三線壓降自校 正常圖五所示為三線壓降自校結果顯示內容包括：PT側AB相電壓，CB相電壓，Wh側AB相電壓，CB相電壓，兩側AB相角差、CB相角差；兩側AB相比差、CB相比差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。4．三線壓降屏在選中‘三線壓降’功能后，按鍵，進入三線壓降測試屏，即開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖六所示），正常的話在計夠60次后測試完畢，顯示測試結果（如圖七所示）。圖六 三線壓降測試 異常圖七 三線壓降測試 正常圖七所示為三線壓降測試結果包括：PT側AB相電壓，CB相電壓；Wh側AB相電壓，CB相電壓；兩側AB相比差、CB相比差；兩側AB相角差、CB相角差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。5．四線自校屏四線壓降自校功能是在進行三相四線壓降測試前進行的精度自動校準功能，用來提高測試時的精度。在選中‘四線自校’功能后，按鍵進入‘四線自校’屏，開始自校計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖八所示），計夠60次后測試完畢，顯示測試結果（如圖九所示）。圖八 四線自校測試 異常圖九 四線自校測試 正常圖九所示為四線壓降自校結果包括：PT側A相電壓、B相電壓、C相電壓；Wh側A相電壓、B相電壓、C相電壓；兩側A相角差、B相角差、C相角差；兩側A相比差、B相比差、C相比差；兩側A、B、C各相的綜合誤差及修約。6．四線壓降屏在選中‘四線壓降’功能后，按鍵進入‘四線壓降’屏，開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十所示），計夠60次后測試完畢，顯示測試結果

運城全能電壓互感器現場測試儀暢銷全省

運城二次壓降負載測試儀波形顯示界面如圖十五所示：在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的反映出被測信號的失真情況（是否畸變、是否截頂），本屏中顯示當前顯示為Ua、Ia的波形 用【↑↓】鍵來切換不同的顯示通道；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓的波形，A、B、C三相所有的電流的波形，A、B、C三相所有的電壓和電流的波形；可以做為簡單的示波器使用。屏幕下方顯示出各相電壓的有效值、峰值、小峰值、各相電流的有效值、峰值、小峰值。所示：此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示次諧波（基波）。

<運城>天正華意電氣設備有限公司 運城全能電壓互感器現場測試儀暢銷全省

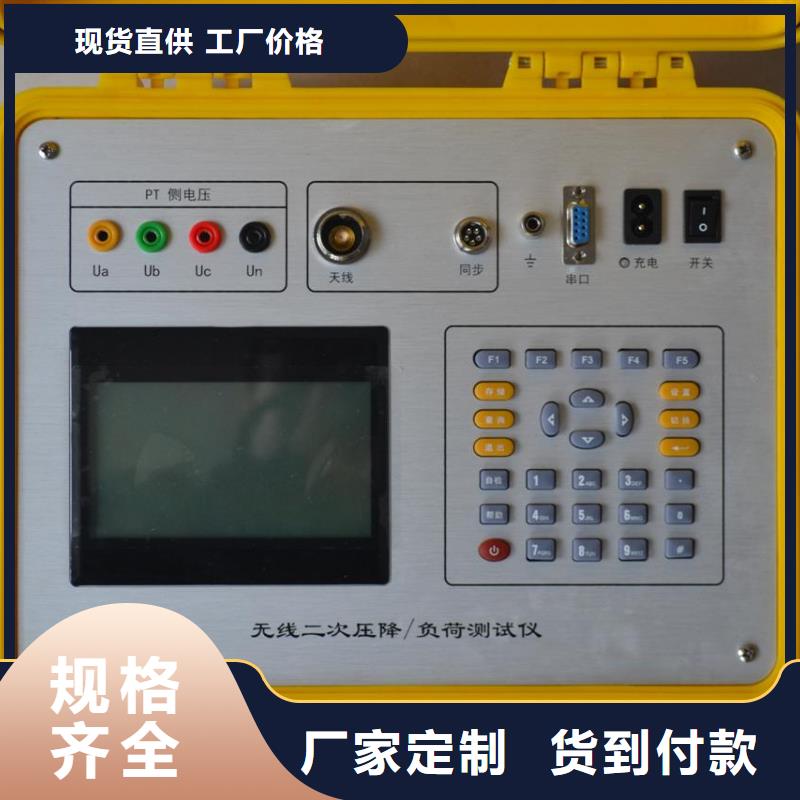

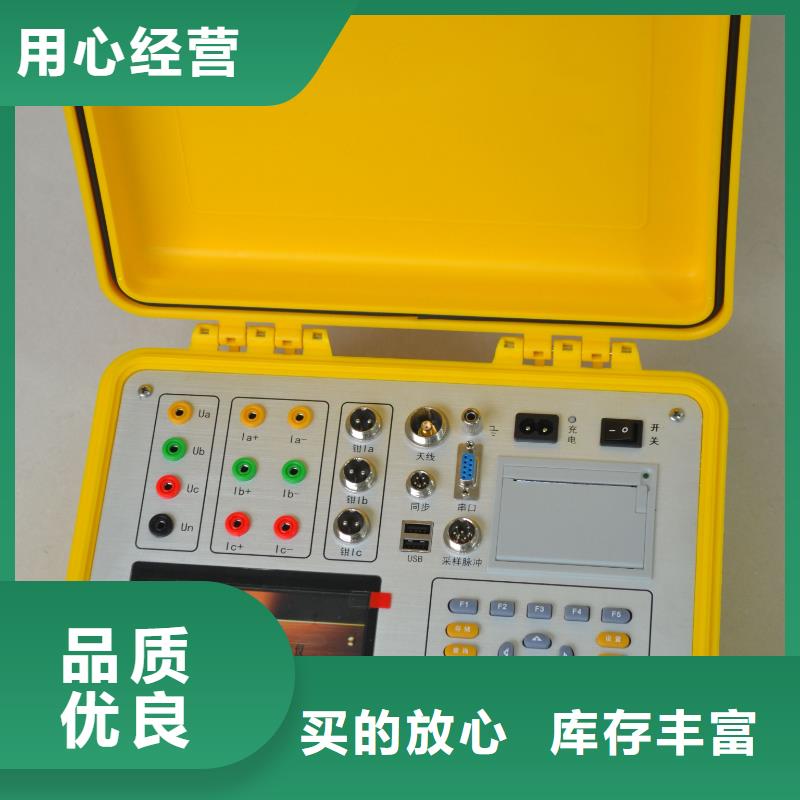

運城二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這時很危險的故障。無線二次壓降/負荷測試儀是我公司精心設計研制而成的一種全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的運行創造了良好的條件。儀器采用非GPS的無線同步方式，無需尋星，測試速度快，不受地形影響。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的產品。

<運城>天正華意電氣設備有限公司 運城全能電壓互感器現場測試儀暢銷全省

運城二次壓降負載測試儀 主要技術指標環境條件溫度：－5℃～40℃相對溫度：＜95％（25℃）海拔高度：＜2500mm外界干擾：無特強震動、無特強電磁場2. 2 PT二次負荷測試時儀器主要技術指標1). PT二次負荷測試⊙導納測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電壓表頭：0.5％⊙電阻測量范圍：0.1Ω-50.0Ω⊙阻抗測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電流表頭：1％2. 3 CT二次負荷測試時儀器主要技術指標——阻抗測量范圍：0.1Ω—50.0Ω——阻抗測量準確度：X＝(2％×X＋2％×Y2個字)Y＝(2％×X＋2％×Y2個字)2個字——儀器的量化誤差電流表頭：1％第三章 面板說明①為充電接口②為充電中③為充電結束④為電量不足⑤為操作按鍵⑥為RS232通訊口⑦為鉗表電流輸入⑧PT側電壓輸入⑨液晶顯示器⑩為電源開關第四章 測試過程中需要注意事項4. 1 為了保證工作人員在現場試驗中的人身和電力系統發、供、配電氣設備的運行，必須嚴格執行DL409-1991《電業工作規程》。4. 2 電氣設備分為高壓和低壓兩種：高壓：設備對地電壓在250V以上者；低壓：設備對地電壓在250V及以下者；4.3 工作人員與帶電高壓設備的距離表1高壓設備帶電時的距離電壓等級（kV） 距離（m）10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介紹a)CT負荷：測試CT二次負荷。b)PT負荷：測試PT二次負荷。c)升級接口：程序升級接口，不對用戶開放。d)數據中心：可以瀏覽數據，刪除數據。e)出廠時間：出廠時間 f)廠家設置：該設置不對用戶開放，

運城二次壓降負載測試儀切換到相位測量界面按下F4鍵，儀表跳轉到相位測量界面。十二、相位測量界面1、功能說明相位測量界面以UA為相位參考，分別顯示UBUCIAIBIC的相位，并計算每一相電壓與電流之間的相位差，同時顯示UAUBUCIAIBIC的幅值。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到單路測量界面按下F1鍵，儀表跳轉到單路測量界面。切換到功率測量界面按下F4鍵，儀表跳轉到功率測量界面。十三、功率測量1、功能說明功率測量界面顯示三相的功率因數，有功功率，有功功率因數，無功功率因數，無功功率，總有功功率，總無功功率。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到相位測量界面按下F1鍵，儀表跳轉到相位測量界面。切換到不平衡度界面按下F4鍵，儀表跳轉到不平衡度界面。

<運城>天正華意電氣設備有限公司 運城全能電壓互感器現場測試儀暢銷全省

運城二次壓降負載測試儀退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。

<運城>天正華意電氣設備有限公司 運城全能電壓互感器現場測試儀暢銷全省

運城二次壓降負載測試儀 測試步驟為了保證各測試項目的精度，必須嚴格按照測試步驟進行。壓降測試：步：將儀器上PT側的測試線和WH側的測試線均連接到被測計量裝置的PT出線端子處；（具體接線方法見后節說明）第二步：進入相應的自校界面（三線或四線）進行自校；第三步：在不關機的情況下，將儀器WH側的測試線用放線盤布線到被測計量裝置的表計的電壓接線端子；（具體接線方法見后節說明）第四步：進入相應的測試界面（三線或四線）進行測試；第五步：將測試結果打印出來，測試完成。六、使用方法1．三線壓降自校接線方法三線自校接線方法如圖十九。圖十九2．三線壓降測量接線方法三線壓降測量接線方法如圖二十。圖二十3．四線壓降自校接線方法四線自校接線方法如圖二十一。圖二十一4．四線壓降測量接線方法四線測量接線方法如圖二十二。圖二十二5．三線PT負荷測試方法三線PT負荷測試時，電壓線B相跟N相短接，鉗Ia、鉗Ic分別夾A相、C相電流，鉗Ib不夾。見圖二十三。圖二十三6． CT負荷測試方法CT負荷測試時，接線如下圖。見圖二十四。圖二十四7．四線PT負荷測試方法四線PT負荷測試時，鉗Ia、鉗Ib、鉗Ic、分別夾A相、B相、C相電流。見圖二十五圖二十五七、打印功能每做完一項試驗，按F4鍵均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時按下F4鍵也可將當前正在瀏覽的記錄中的數據打印出來。八、電池維護儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。九、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查接線是否正確。4．使用有地線的電源插座。5．不能在電壓和電流過量限的情況下工作。6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。
