運城直流高壓發生器按一下復位鈕，保護燈滅，測試儀進入測量待機狀態；5、測試：按下測量鈕約2秒鐘后松開，測試儀便自動完成各種參數的測量，并將測量結果分別記憶在兩塊表頭上，待放電燈亮后更換試品。再按一下測量鈕，即可進行下一次測量。五、誤差調整如果儀器使用一段時間后，發現有誤差，則須進行調整。即：接好試品，取一塊標準高阻電壓表并接在高壓端與地（外殼）間，按下測量鈕不放，看儀器示值與標準表示值是否相等。如不相等，則須調整儀器表頭背面的基準電位器，直到兩值相等為止。如下圖所示：六、注意事項1、除嚴格執行本操作規程外，還必須嚴格執行常規高電壓操作規程；2、放電燈亮前，表示有高壓輸出，嚴禁人為觸及高壓電極或更換試品；3、非專業人員，不得擅自打開外殼檢修；4、在測量過程中，如果保護燈亮，表示試品短路或開路，或U1mA＞量程，或試品接線接觸不良，此時，高壓已自動關閉，待放電燈亮后，按一下復位鈕，將恢復到測量狀態。七、售后服務本產品保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

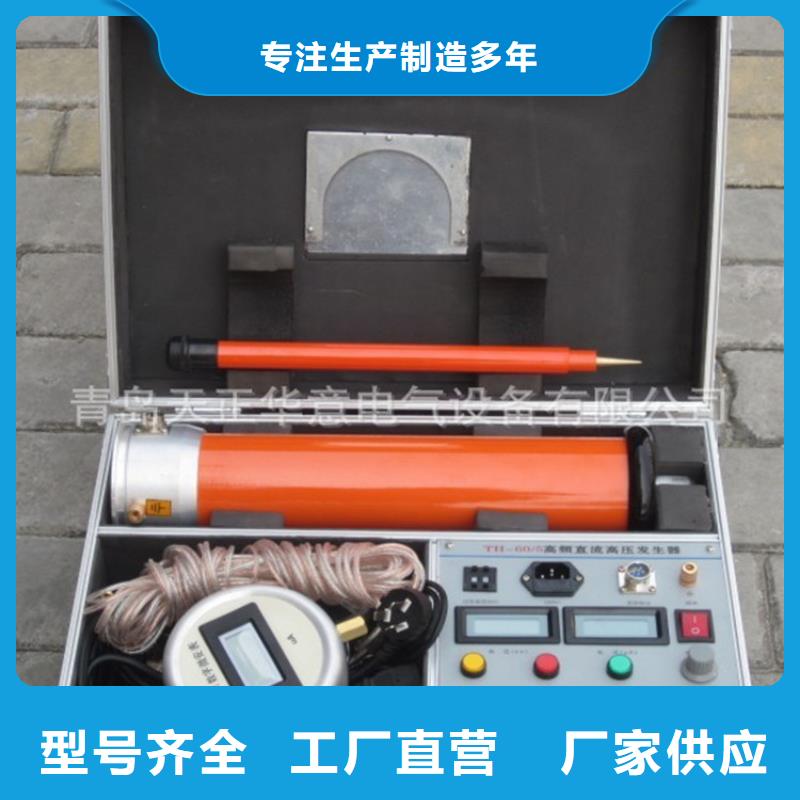

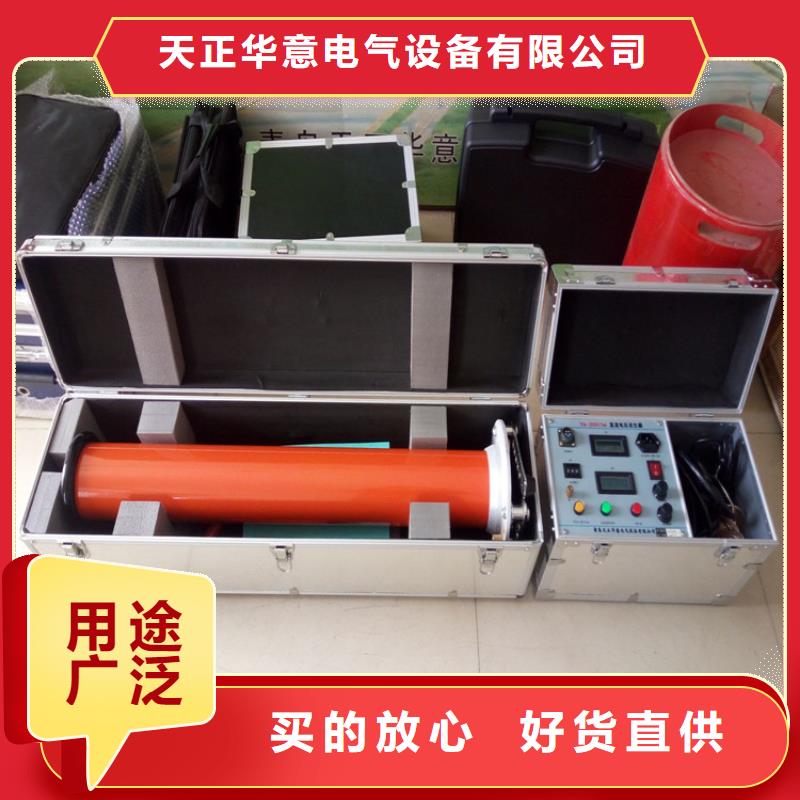

運城直流高壓發生器全量程采用單片機平滑調壓，升壓速度可根據試驗要求調整。升壓電路零起升壓，過壓過流以及試驗時間可任意設定專設氧化鋅避雷器試驗菜單選項，特別適用氧化鋅避雷器0.75UDC1mA直流泄漏試驗專設階段耐壓試驗菜單選項，可一鍵式按試驗規程完成電力電纜直流試驗項目試驗過程中自動記錄電流值的波動變化，并能將結果顯示在屏幕上，特別方便進行數據分析。倍壓筒采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強?？勺詣哟鎯?00次試驗數據，可打印可查詢。儀器自帶萬年歷和時間功能，實驗結果查詢和打印時可顯示時間和日期。增加了急停按鈕，在試驗出現異常或緊急情況時可人工干預，提高試驗安性。2．技術參數：輸出電壓：60kV\120kV\200kV\300kV\400kV\500kV\600kV輸出電流：2mA\3mA\5mA\10mA測試精度：±1.0％（讀數±2個字)紋波系數：≤1％電壓穩定度：隨機波動，電源電壓變化±10％時≤1％過載能力：空載電壓可超出額定電壓10％使用10分鐘充電電流為1.5倍額定電流工作方式：間斷使用，一次連續時間長為30分鐘工作環境：電源：單相交流50HZ 220V±10％溫度： 0~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下四、產品結構（1）控制箱面板結構（2）．倍壓筒結構示意圖 1．高壓引出接線柱（可連接微安表或限流電阻） ．倍壓筒頂蓋3．倍壓筒體4．接地端子 5．中頻輸入連接端子6．底座

運城直流高壓發生器交流竄入直流的監測和報警。交流串入直流監測的原理：交流電壓檢測回路，母線通過電容隔直流、差分運放、快速整流、濾波、高速AD，實時檢測母線上的交流信號，并反饋至主芯片，若外部交流竄入電壓大于所設定的信號保護門限值，通過聲光報警及干接點輸出報警相關信息，并記錄保存本次報警相關信息：交流波形竄入直流時間、幅值、波形、相位等信息。2.2 直流電壓的監測。本裝置通過對母線電壓進行差分采樣來實現對直流電壓的監測。三. 主要功能特點3.1本裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。3.2操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。3.3裝置提供串行數據通訊接口（RS485）和外部設備連接。3.4裝置記錄500條以上的事故報警信息和波形。 3.5裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。 四．技術指標 4.1 直流系統電壓等級：220VDC/110VDC4.2 裝置工作電壓：220VDC/AC±10％或110VDC/AC±10％4.3 繼電器接點電流：DC220/3A兩組4.4 直流電壓測量范圍：0-260VDC4.5 交流竄入測量范圍：10-260VAC4.6 母線電壓測量精度：±1％4.7 交流竄入測量精度：±3％4.8 交流反應時間小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 開孔尺寸：110mm＊110mm五． 主要功能 裝置正面如圖1所示，按鍵部分從左到右分別為【復位】、【返回】、【向上】、【向下】和【確定】鍵。

運城直流高壓發生器 一體化高壓電源使用說明書青島天正華意電氣設備有限公司目 錄一體化電源一、概述二、主要特點三、技術參數四、儀器操作面板及界面說明 5五、操作方法的簡介 5六、使用與維護 6七、配置清單 7尊敬的顧客:在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。由于輸入輸出端子、測試柱等均有可能帶電壓，在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?要求請閱讀下列注意事項，以免人身傷害，為了避免可能發生的危險，只可在規定的范圍內使用。①：使用時一定要將儀器可靠接地，高壓輸出線不要與地面接觸；②：只有合格的技術人員才可執行維修，防止觸電造成人身傷害；③：正確地連接和斷開。當測試導線與帶電端子連接時，一定不要連接或斷開測試導線。做完試驗后一定要放電，中途暫停時也要放電，以免意外碰到；④：避免接觸裸露電路和帶電金屬。有電時，請勿觸摸裸露的接點和部位。⑤：請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試。由此發生的事故與設備生產商無關!一、概述TH-32KV一體化電源采用一體化設計，內置高壓電容及可調間隙球，體積小，重量輕，接線簡單，方便運輸及隨身作業。

運城直流高壓發生器操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。

運城直流高壓發生器使用說明4.1 面板說明圖2 面板示意圖1．接地柱。2．高壓輸出插座。3．220 V交流電源帶保險輸入插座。4．電源開關。5．數顯電流表：顯示輸出直流電流值。6．數顯電壓表：顯示輸出直流高壓值。7．電壓設定拔碼開關：耐壓試驗時用于設定 輸出電壓值。輸出電壓超過設定電壓時，儀器自關閉輸出同時過壓燈亮并蜂鳴器報警。8．0. 5U帶燈按鍵：用于當前輸出高壓的0.5倍高壓輸出。按下此鍵后指示燈亮輸出高壓便自動下降0.5倍，只有關閉電源開關后才可復位。9．高壓通帶燈按鍵：此按鍵只有在調壓電位器回到零位后才能按下，指示燈亮并蜂嗚器響。10. 帶燈高壓斷/復位按鍵：按下此按鍵關閉輸出，過流過壓保護并蜂嗚器響時按下此鍵儀器復位。11.調壓電位器：用于調結輸出電壓值。4.2 操作說明使用前應將被試品、控制箱可靠接地，用專用高壓線與被試品連接好。接通電源開關，將儀器預熱5分鐘，然后設定好所需電壓的大小值，將升壓電位器沿反時針方向旋回到零位后，按下帶燈高壓通按鍵蜂嗚器響并指示燈亮后，再沿順時針方向慢慢調節升壓電位器，同時注視電流表、電壓表數值，直到達到所需電流、電壓值時為止。如需要輸出當前電壓的0.5倍值時，只要按下0.5U按鍵，輸出便自動下降到當前電壓的0.5倍值，不必調節升壓電位器。如要終止試驗，可按復位鍵或關掉電源來關閉輸出。 單位名稱：青島天正華意電氣設備有限公司

運城直流高壓發生器使用說明4.1 面板說明圖2 面板示意圖1．接地柱。2．高壓輸出插座。3．220 V交流電源帶保險輸入插座。4．電源開關。5．數顯電流表：顯示輸出直流電流值。6．數顯電壓表：顯示輸出直流高壓值。7．電壓設定拔碼開關：耐壓試驗時用于設定 輸出電壓值。輸出電壓超過設定電壓時，儀器自關閉輸出同時過壓燈亮并蜂鳴器報警。8．0. 5U帶燈按鍵：用于當前輸出高壓的0.5倍高壓輸出。按下此鍵后指示燈亮輸出高壓便自動下降0.5倍，只有關閉電源開關后才可復位。9．高壓通帶燈按鍵：此按鍵只有在調壓電位器回到零位后才能按下，指示燈亮并蜂嗚器響。10. 帶燈高壓斷/復位按鍵：按下此按鍵關閉輸出，過流過壓保護并蜂嗚器響時按下此鍵儀器復位。11.調壓電位器：用于調結輸出電壓值。4.2 操作說明使用前應將被試品、控制箱可靠接地，用專用高壓線與被試品連接好。接通電源開關，將儀器預熱5分鐘，然后設定好所需電壓的大小值，將升壓電位器沿反時針方向旋回到零位后，按下帶燈高壓通按鍵蜂嗚器響并指示燈亮后，再沿順時針方向慢慢調節升壓電位器，同時注視電流表、電壓表數值，直到達到所需電流、電壓值時為止。如需要輸出當前電壓的0.5倍值時，只要按下0.5U按鍵，輸出便自動下降到當前電壓的0.5倍值，不必調節升壓電位器。如要終止試驗，可按復位鍵或關掉電源來關閉輸出。 單位名稱：青島天正華意電氣設備有限公司
