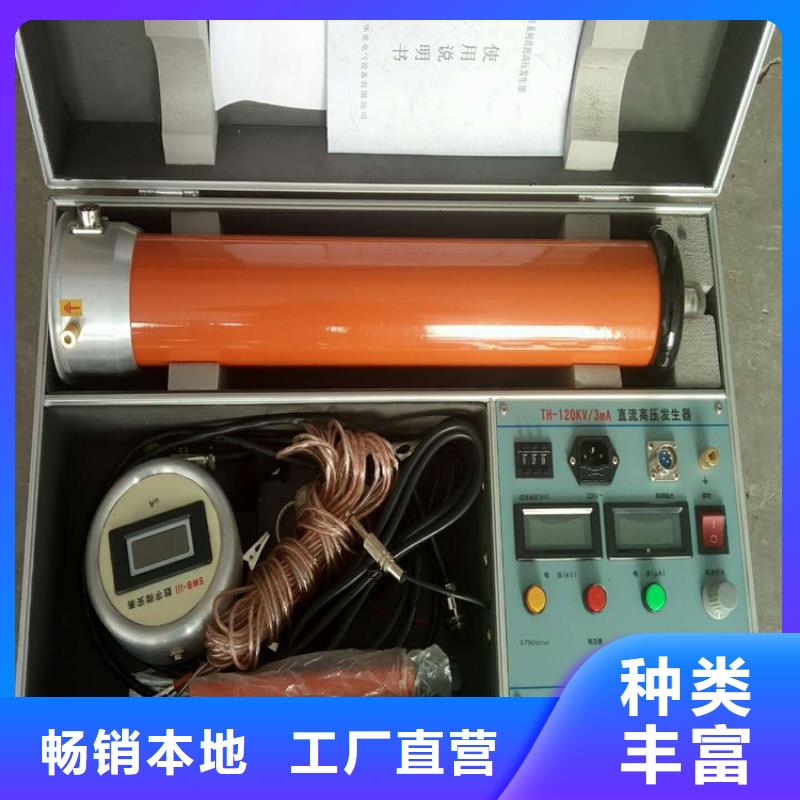

運城直流高壓發生器數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮?xí)r有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。12. 提手。13.一節使用或二節使用測量轉換開關。（2）．雙節倍壓筒示意圖 1．高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2．均壓球3．第二節倍壓筒體4．一二節倍壓筒連接法蘭 5．節倍壓筒體6．底座7．接地端子8. 中頻輸入五、操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。

運城直流高壓發生器 故障檢查與處理現 象原 因處 理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 2節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜 1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻 1根9 微安表 1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

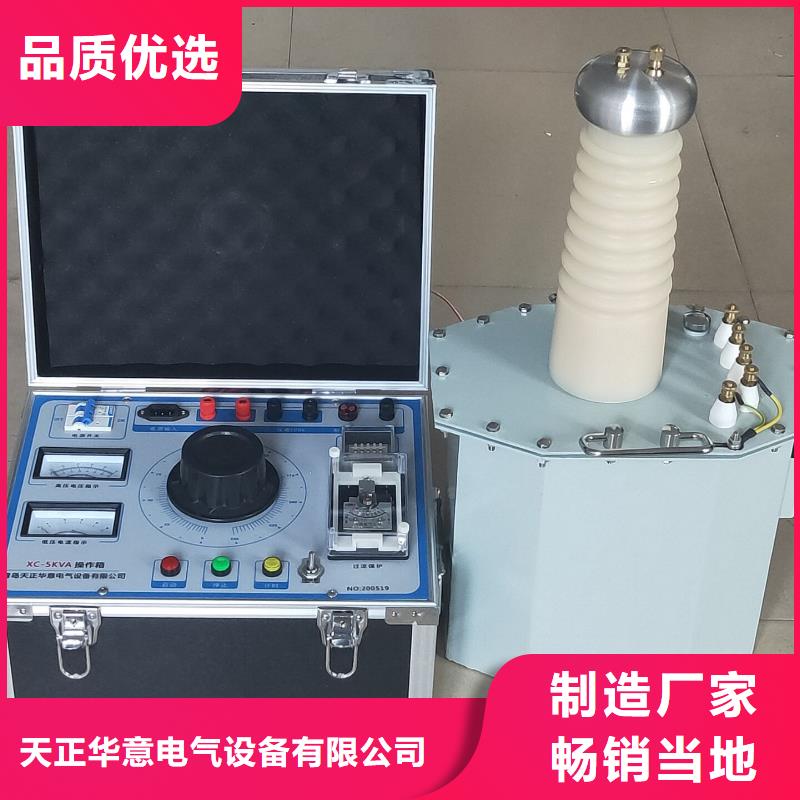

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司)

運城直流高壓發生器避雷器閥片直流參數測試儀一、用途及特點該測試儀用于測量氧化鋅壓敏電阻的壓敏電壓（U1mA）和 0.75U1mA下的泄漏電流（Id）。該測試儀采用高頻高壓技術，高壓的產生、控制以及測量等環節有機結合，構成一個大的閉環系統，產生高精度恒流、恒壓源。并有多重保護，可靠。整個測試過程，只需按一下測量鈕，測試儀便在幾秒鐘內自動完成所有項目的測量。該測試儀測量系統數字化，穩定性好，精度高，檢測結果以三位半LED數字顯示，并有記憶功能，直觀清晰。二、簡要工作原理人工按一下檢測量鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過試品，經FY自動測量U1mA值，然后又由程序控制器發出指令產生0.75U1mA的恒定電壓加在試品上，進而從FL上測得流過MOA的電流Id。此兩值U1mA和Id以LED數碼分別顯示在兩塊表頭上，并可長時間保存，以便讀數。，程序控制器關閉直流高壓電源，自動放電，發出指示，告知測量完畢。三、主要技術指標1、測量范圍：壓敏電壓：0-10.00kV泄漏電流：0-1000μA恒 流：1mA2、分辨力：壓敏電壓0.01kV，泄漏電流：1μA。3 準確度：壓敏電壓: ±（１.5％＋2個字）泄漏電流：±（１.5％＋2個字）恒 流：±（１.5％＋2個字）4、工作電源：220V±10％ 50Hz四、操作規程1、將測試儀后面板上的接地端子可靠接地；2、將試品接在后面板“H”—“L”端子之間(“L（紅色）”端不得與外殼和地相連接)；3、接通測試儀電源，打開后面板上的電源開關

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司)
工頻交流耐壓試驗成套裝置2023實時更新/公司) <運城>天正華意電氣設備有限公司

運城直流高壓發生器交流竄入直流的監測和報警。交流串入直流監測的原理：交流電壓檢測回路，母線通過電容隔直流、差分運放、快速整流、濾波、高速AD，實時檢測母線上的交流信號，并反饋至主芯片，若外部交流竄入電壓大于所設定的信號保護門限值，通過聲光報警及干接點輸出報警相關信息，并記錄保存本次報警相關信息：交流波形竄入直流時間、幅值、波形、相位等信息。2.2 直流電壓的監測。本裝置通過對母線電壓進行差分采樣來實現對直流電壓的監測。三. 主要功能特點3.1本裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。3.2操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。3.3裝置提供串行數據通訊接口（RS485）和外部設備連接。3.4裝置記錄500條以上的事故報警信息和波形。 3.5裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。 四．技術指標 4.1 直流系統電壓等級：220VDC/110VDC4.2 裝置工作電壓：220VDC/AC±10％或110VDC/AC±10％4.3 繼電器接點電流：DC220/3A兩組4.4 直流電壓測量范圍：0-260VDC4.5 交流竄入測量范圍：10-260VAC4.6 母線電壓測量精度：±1％4.7 交流竄入測量精度：±3％4.8 交流反應時間小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 開孔尺寸：110mm＊110mm五． 主要功能 裝置正面如圖1所示，按鍵部分從左到右分別為【復位】、【返回】、【向上】、【向下】和【確定】鍵。

運城直流高壓發生器操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針?lè)较蚱骄徴{(diào)節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。

<運城>天正華意電氣設備有限公司

運城直流高壓發生器安 全 警 告● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。● 如做容性負載試驗時，一定要接上限流電阻。● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司)
工頻交流耐壓試驗成套裝置2023實時更新/公司) <運城>天正華意電氣設備有限公司

運城直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

運城直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司) <運城>天正華意電氣設備有限公司

運城直流高壓發生器氧化鋅試驗1. 設備屏點擊“氧化鋅試驗”選項，設備可進行氧化鋅避雷器直流泄漏試驗，先進行過電壓和過電流保護值，升壓速度設置，點擊“繼續”。2.點擊“開始試驗（暫停）”按鈕，設備自動升壓，試驗人員只需關注電壓電流表數據，如遇緊急情況可再次點擊該按鈕停止試驗。3.設備自動升壓，記錄1mA下電壓值并自動返回到該電壓的75％記錄電流值，然后自動斷開高壓，顯示如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。五、查詢與打印1.設備可在任意狀態下打印試驗結果，也可通過主菜單“結果查詢”選項進行查詢后打印，點擊“結果查詢”可查看已保存的試驗數據。2.點擊數字框選擇對應的近試驗結果，顯示如下：直流耐壓結果查詢階段耐壓結果查詢氧化鋅試驗結果查詢六、出廠設置本設備是高精度計量?jī)x器，每一個試驗周期（一般為一年）都應與標準分壓器進行相應的比對，所以特別設置“出廠設置”按鈕，方便專業人員進行儀器的校準，此選項下電壓、電流值為直讀（如果設備有手動功能，在此選項下可讀取試驗結果，除此以外一般情況下此選項應由本公司技術人員進行操作！）出寶貴意見。

運城直流高壓發生器TH-GP2直流高壓一體化發生器性能特點:TH-GP2直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，度高。其重量?jī)H有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為理想的沖擊高壓設備。適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司)

運城直流高壓發生器也可作為電器設備的耐壓試驗裝置。二、技術指標:1.直流高壓輸出： 35 KV2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置沖擊高壓: 0～35kv連續可調3. 內接儲能電容: 2μF4. 沖擊時間: 2～5秒5. 脈沖能量: 1225J6．輸出電流：40mA7. 電壓指示誤差: ±2％8.電源電壓:220VAC 50Hz9.環境溫度:-10～＋50℃10.重量/體積 : 20kg / 380×260×260 mm三、儀器操作：首先熟悉儀器的面板結構，弄清楚各個開關旋鈕的功能特征。器面板結構如下圖所示： 需要特別說明的是：“沖擊高壓選擇”——對于沖擊高壓的輸出進行預選。旋鈕指示的電壓值代表機內放電球隙擊穿的大約電壓值（即加到被測故障電纜上的沖擊高壓值）。放電球間隙的擊穿電壓為35KV。當“沖擊高壓選擇”旋鈕置于“0（放電）”位時，放電球隙靠攏，并將儲能電容器和被測電纜上的殘余電壓自動泄放（自動放電）。“電壓調節”——當高壓?jiǎn)?dòng)后，右旋此電位器，可以從“高壓指示”電表的示值讀出實際加到放電球隙兩端的直流電壓值。“高壓?jiǎn)?dòng)”——高壓?jiǎn)?dòng)按鈕，只有在“電壓調節”旋鈕左旋到底時，按壓此按鈕方可啟動高壓，“電壓調節”才能起到調壓作用。“沖閃電流”電表——在進行沖擊高壓試驗過程中，此電表指示對機內儲能電容的一次恒流充電電流。“高壓指示”電表——實時指示加到放電球隙兩端的直流高壓和球隙的擊穿高壓。“保護指示”燈——放電電路過載指示。

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司)
<運城>天正華意電氣設備有限公司

運城直流高壓發生器 安 全 警 告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。數據管理在主監測界面時，按【向上】鍵或者【確定】鍵進入【數據管理】界面。包括直流報警信息、紋波報警信息、交流報警信息、系統參數設置、清空直流數據、清空紋波數據、清空交流數據、系統數據設置等子界面，如圖7所示。圖7 數據管理界面進入相應子界面可以進行對應數據管理操作，按【向上】或者【詳細】鍵選擇對應子界面，然后按【確定】鍵進入子界面。在直流報警信息、紋波報警信息和交流報警信息子界面里分別可以查詢直流報警、紋波報警和交流報警歷史數據。在系統參數設置界面可以對系統參數進行設置，在系統時間設置界面可以對日期和時間進行設置。在清空直流數據、清空紋波數據和清空交流數據子界面里分別可以對直流報警、紋波報警和交流報警歷史信息進行，

工頻交流耐壓試驗成套裝置2023實時更新/公司)

運城直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

<運城>天正華意電氣設備有限公司 工頻交流耐壓試驗成套裝置2023實時更新/公司)

運城直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。
