一般情況下，靜觸頭接電源，動觸頭接負荷，但安裝在受電柜里的隔離開關，采用電纜進線時，則電源在動觸頭側，這種接法俗稱“倒進火”。隔離開關兩側與母線及電纜地連接應牢固，遇有銅，鋁導體接觸時，應采用銅鋁過渡接頭，以防電化腐蝕。隔離開關的動靜觸頭應對準，否則合閘時就會出現旁擊現象，使合閘后動靜觸頭接觸面壓力不均勻，造成接觸不良。隔離開關的操作機構，傳動機械應調整好，使分合閘操作能正常進行，沒有抗勁現象。還要滿足三相同期的要求，即分合閘時三相動觸頭同時動作，不同期的偏差應小于3MM。此外，處于合閘位置時，動觸頭要有足夠的切入深度，以保證接觸面積符合要求，但又不允許合過頭，要求動觸頭距靜觸頭底座有3至5MM的空隙，否則合閘過猛時將敲碎靜觸頭的，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。支持瓷瓶。處于拉開位置時，動靜觸頭間要有足夠的拉開距離，以便有效地隔離帶電部分，這個距離應不小于160MM，或者動觸頭與靜觸頭之間拉開角度不應小于65度。操作運行隔離開關都配有手力操動機構，一般采用CS6-1型。操作時要先拔出定位銷，分合閘動作要果斷，迅速，終了時注意不可用力過猛，操作完畢一定要用定位銷銷住，并目測其動觸頭位置是否符合要求。用絕緣桿操作單極隔離開關時，合閘應先合兩邊相，后合中相；分閘時，順序與此相反。必須強調，不管合閘還是分閘的操作，都應在不帶負荷或負荷在隔離開關允許的操作范圍之內時才能進行。為此，操作隔離開關之前，必須先檢查與之串聯的斷路器，應確實處于斷開位置。

在高壓電器方面，SG6技術、真空技術、組合技術等已經應用于產品結構中，并基本實現了“無油化”。工藝中已出現引進殼體生產線，真空環氧澆注及注塑設備，機械加工中心，等。目前，通過市場調研和高壓電器市場成交率，以及客戶反饋來看，500KV及以下電壓等級的國產設備已經能滿足國內需要，其技術參數已經接近或達到先進水平。隨著科技進步，高壓電器采用了高新技術，采用了新原理、新工藝、新介質，正在醞釀新一代高壓電器，其發展趨勢如下：1.組合化、成套化為滿足尺寸小、占地少、高性能、高可靠性需要，出現了各種各樣的組合電器和成套電器。除了開關柜、FC柜、多層柜外，出現了負荷開關—熔斷器組合電器、高壓接觸器—熔斷器組合電器(用于FC柜)、負荷開關、跌落熔斷器和避雷器組合，以及避雷器、隔離開關、電壓和電流互感器等各種組合，并已發展到高級型式的組合成套裝置，如充氣柜(C—GIS)、全封閉組合電器(GIS)，以及全變電站組合如預裝式變電站(含變壓器和高低壓電器的箱變)。2.大容量、高參數由于現代生活用電量迅速增長，工農業用電量提高，高電壓大容量電網形成，要求高壓電器容量及各種參數迅速。目前主力輸配電設備額定電流已由1000A提高到2500A至4000A，短路電流已由16~20kA提高到31.5~50kA，甚至更高。550kV斷路器單極斷口數已由4個減少到2個，單斷口正在加緊研制中。如果我國的主力輸配電電壓不能迅速，那么，我國電網對高壓電器大容量、高參數的要求趨勢不會降溫(更高輸電電壓出現可以解開下屬配電電壓一些環網，以降低這些電網的短路電流)。3.機電一體化(智能化) 由于計算機、傳感器技術發展及電網自動化的提高，對高壓電器智能化功能的需求更為迫切。強電設備與先進弱電技術結合可以顯著擴展高壓電器功能，為電網自動化、遠動化、在線檢測提供更好的條件。體積大、重量重、功能單一的傳統電磁式繼電保護裝置、電工儀表、控制裝置將為多功能的計算機、傳感器所取代。4.

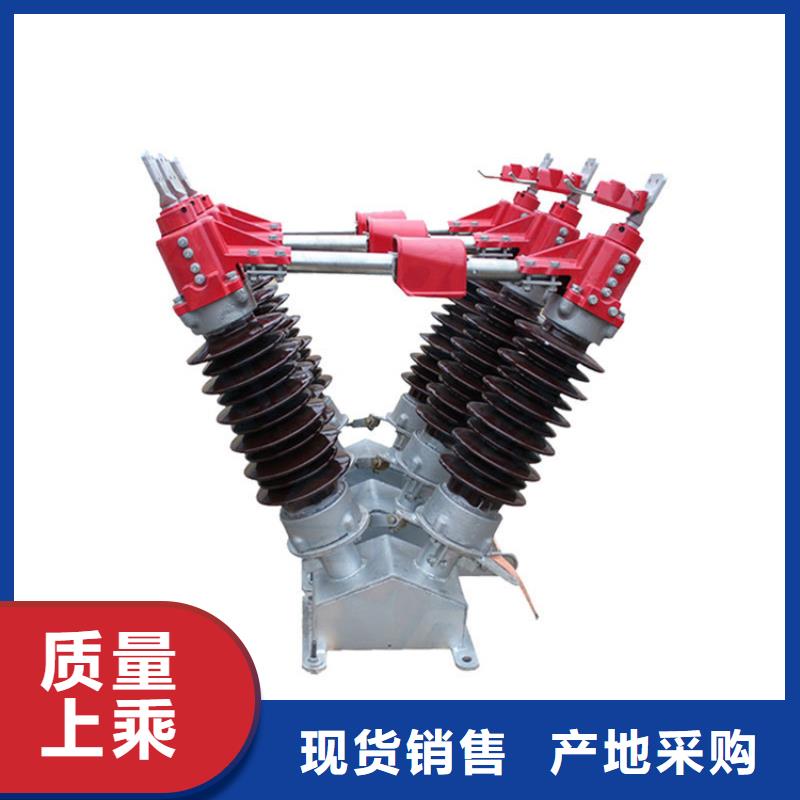

電纜的連接應便于拆卸和移動。柜體防雨性能應良好，在不利的氣候條件下應能開門檢修。柜正面應設有帶鉸鏈的密封門，上有把手、碰鎖和可外加掛鎖的設施。 4 CS11 CS17 CS8 CS6 CS14操動機構的控制柜應有足夠的端子板，以供設備內部配線及外部電纜端頭連接用，端子板及終端板與夾頭均應安裝在電纜進口上部，與電纜的距離應不大于150mm，每塊端子板應有15％的備用端子。 5 除控制、指示及聯鎖等通常用的輔助觸點外，每臺隔離開關主刀閘需有備用的常開與常閉觸點各10 對，接地刀閘則為8 對(倘若分相操作則為每相的數量)，輔助觸點的開斷能力為直流110V、5A 或220V、2.5A。 6 所有輔助觸點應在電氣接線圖上。刀閘和GW5隔離開關同屬刀型開關。無論外形、結構原理、操作方法都很相似。但它們有截然不同之點，必須嚴格區分。   刀閘是一種簡單的開關電器，用于開斷500伏以下電路，它只能手動操作。由于電路開斷時常有電弧，所以，裝有滅弧裝置或快斷觸頭。為了增大滅弧能力，其刀一般都較短。   GW5隔離開關有高壓、低壓、單極、三極、室內、室外之分，它沒有專門的滅弧裝置，不能用來接通、切斷負荷電流和短路電流，只能在電氣線路切斷的情況下，才能進行操作。其主要作用是隔離電源，使電源與停電電氣設備之間有一明顯的斷開點，所以不慮滅弧。為了保證可靠地隔離電源，防止過電壓擊穿或相間閃絡，其刀一般做得較長，相間距離也較大。   總之，

配用CS8-6D或CS
17-Ⅱ型時隔離開關與接地開關聯鎖由機構上的連鎖板實現。產品特點1）隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔觸頭的能力，提高了接觸可靠性；2）觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱家具的惡性循環；3）隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、
有害氣體無法進入。使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法柳市，永不干涸，使隔離開關長期運行后的操作力距不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。完善化隔離開關特點說明1）全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其
余均采用熱鍍鋅。2）導電部分銅管軟連接型，中間觸頭為 “握手” 式自力型觸指，簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均用軟連接固定聯接。a.采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及簧產生接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性；b.觸指簧改為外置式，以避免簧分流；c.現場用戶無需焊接，無需被輔助材料，只提供安裝支架（訂貨時注明是否帶支架及
外型的隔離開關，露天安裝時應水平安裝，使帶有瓷裙的支持瓷瓶確實能起到防雨作用；戶內型隔離開關，在垂直安裝時，靜觸頭在上方，帶有套管地可以傾斜一定角度安裝。一般情況下，靜觸頭接電源，動觸頭接負荷，但安裝在受電柜里的隔離開關，采用電纜進線時，則電源在動觸頭側，這種接法俗稱“倒進火”。隔離開關兩側與母線及電纜地連接應牢固，遇有銅，鋁導體接觸時，應采用銅鋁過渡接頭，以防電化腐蝕。隔離開關的動靜觸頭應對
準，否則合閘時就會出現旁擊現象，使合閘后動靜觸頭接觸面壓力不均勻，造成接觸不良。隔離開關的操作機構，傳動機械應調整好，使分合閘操作能正常進行，沒有抗勁現象。還要滿足三相同期的要求，即分合閘時三相動觸頭同時動作，不同期的偏差應小于3MM。此外，處于合閘位置時，動觸頭要有足夠的切入深度，以保證接觸面積符合要求，但又不允許合過頭，要求動觸頭距靜觸頭底座有3至5MM的空隙，否則合閘過猛時將敲碎靜觸頭的
支持瓷瓶。處于拉開位置時，動靜觸頭間要有足夠的拉開距離，以便有效地隔離帶電部分，這個距離應不小于160MM，或者動觸頭與靜觸頭之間拉開角度不應小于65度。操作運行隔離開關都配有手力操動機構，一般采用CS6-1型。操作時要先拔出定位銷，分合閘動作要果斷，迅速，終了時注意不可用力過猛，操作完畢一定要用定位銷銷住，并目測其動觸頭位置是否符合要求。用絕緣桿操作單極隔離開關時，合閘應先合兩邊相，
后合中相；分閘時，順序與此相反。
