運城介質損耗測試儀．為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量；8．在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的；9．儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員；10．儀器應可靠接地，接地不好可能引起機器保護或造成危險。11．儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備；12．儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。13．儀器應注意防潮，防劇烈振動；14．當現場干擾較大，用單頻無法得到確定結果時，應使用異頻測量，其它情況應使用單頻測量。15．當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。16．試品短路將無法測量，儀器自動保護。17．打印機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙允許往外拉。

運城介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

運城介質損耗測試儀測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接，否則可能引起測量結果的數據波動。 強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。4.7、觸摸顯示屏安裝位置：如圖4—1—⑦。功能：全觸摸大屏幕（120mm×90mm）中文菜顯示，每一步操作清晰明了。注意：液晶屏應避免長時間陽光暴曬，避免重物擠壓和利器劃傷。4.8、接地接線柱安裝位置：如圖4—1—⑧。功能：儀器保護接地。注意：儀器內部自帶接地保護裝置，測試中應當保證可靠接入地網。否則儀器將自動產生保護鎖死所有測試選項。 4.9、ES自激輸出安裝位置：如圖4—1—⑨。功能：自激輸出，儀器內部為自激輸出變壓器的一端（變壓器另一端已接地），自激法測試CVT介損時連接到CVT的自激線圈（da）上，dn接地，為CVT提供測量所需高壓電源。注意： 因低壓輸出電流大，應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好，選擇正、反接法測量時，此輸出關閉。4.10、打印機安裝位置：如圖4—1—⑩。功能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先扳起打印機旁邊角，打開打印機蓋板，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。4.11、接線圖安裝位置：如圖4—1—?。功能：描敘測試接線方式的示意圖。注意：要注意接線方式和操作對應的功能，否則容易損壞儀器。

運城介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

運城介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

運城介質損耗測試儀、CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端，母線拆地。CVT下端接地，低壓線紅黑夾子接二次繞組，注意:如果測試角度接近180度，應將紅黑夾子顛倒。(見圖18）圖186、反接線低壓屏蔽測量（見圖19）測量方式選擇“M”.圖197、小電容試品的接線對于小電容，空氣濕度較大時，其tgδ受其表面狀態影響，介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正接法時接地，反接法時接Cx的屏蔽層；此方法有可能改變被試設備內部的電場分布而影響tgδ；標準電容器和標準介損器均采用此接法。8、部分設備的接線方法可參考第九節《參考接線方法》七、注意事項1．本儀器只能在停電的設備上使用；接地端應可靠接在接地網；儀器盡量選擇在寬暢，可 靠的地方使用；2．被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞；3．根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法；4．根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓；5．測試過程中如遇危及的特殊情況時，可緊急關閉總電源；6．斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行；

運城介質損耗測試儀然后可以點擊“參數設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT同時測試注意: 外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.4、CVT變比測試首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試結果。 5—165.5、正反同測首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16），長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

運城介質損耗測試儀 注 意：如果打開高壓盒電源開關指示燈不閃爍，可能是電池沒電了，需要充電。4.9、高壓測量接線柱安裝位置：如圖4—2—⑨。功 能：反接法測量時，被試品的測量輸入插座。注 意：高壓小于等于12 kV，電流小于等于15A。4.10、高壓接線柱安裝位置：如圖4—2—⑩。功 能：測試高壓接線柱，反接法測量時被試品的高壓屏蔽極。注 意：高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置：高壓盒底面，如圖4—2—11。功 能：高壓盒電源開關和充電插座。注 意：高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關，以免電池掉電。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置：如圖4—2—12。功 能：低壓盒電源開關。注 意：不使用時請及時關閉，以免電池掉電。4.13、低壓盒電源指示燈安裝位置：如圖4—2—13。功 能：打開低壓盒電源開關則指示燈一直亮。注 意：如果打開高壓盒電源開關指示燈不亮，可能是電池沒電了，需要充電。4.14、低壓盒充電插座安裝位置：如圖4—2—14。功 能：低壓盒內置鋰電池充電插座。注 意：電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置：如圖4—2—15。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置：如圖4—2—16。功 能：正接法測量時，被試品的測量輸入插座。注 意：電流小于等于15A。4.17、接地接線柱安裝位置：如圖4—2—17。功 能：測試主機接地接線柱，正接法測量時被試品的低壓屏蔽極。

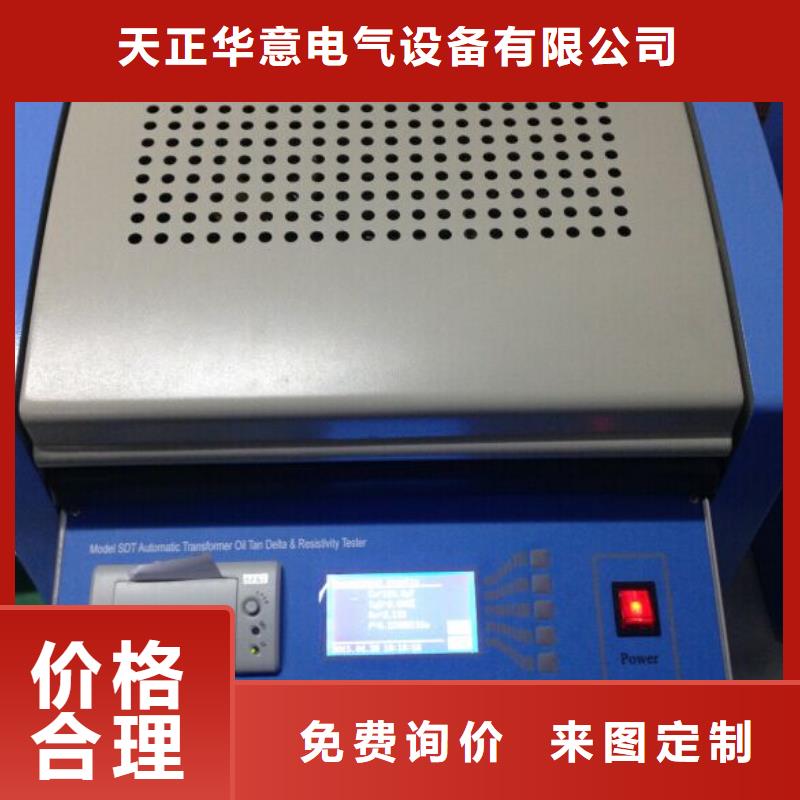

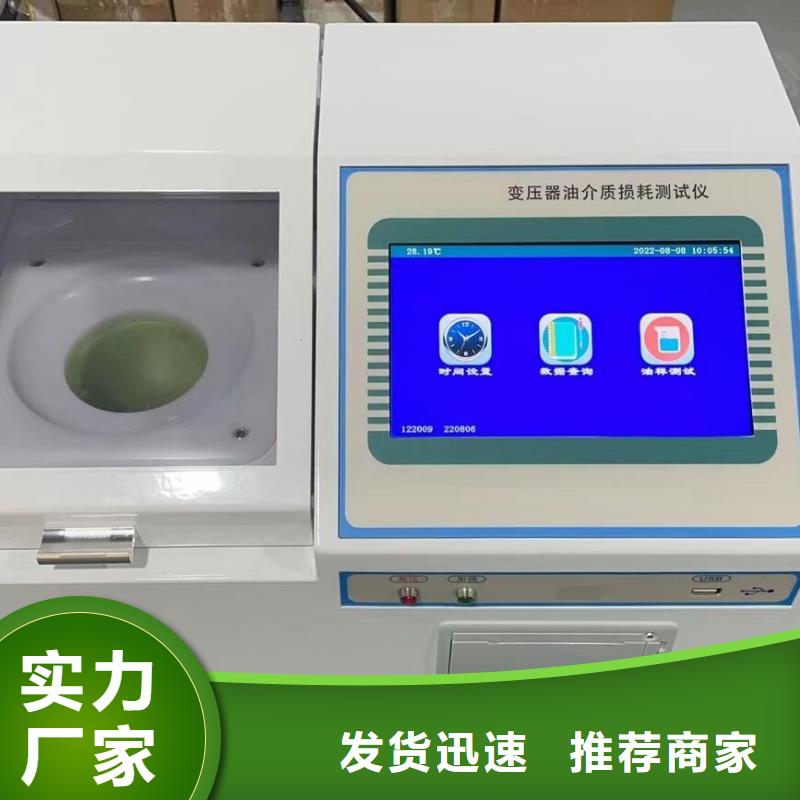

運城介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

運城介質損耗測試儀．為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量；8．在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的；9．儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員；10．儀器應可靠接地，接地不好可能引起機器保護或造成危險。11．儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備；12．儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。13．儀器應注意防潮，防劇烈振動；14．當現場干擾較大，用單頻無法得到確定結果時，應使用異頻測量，其它情況應使用單頻測量。15．當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。16．試品短路將無法測量，儀器自動保護。17．打印機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙允許往外拉。
