更新時間：2025-06-22 11:17:13 ip歸屬地：運城，天氣：多云，溫度：21-35 瀏覽次數:2 公司名稱：樂清 樊高電氣銷售部(運城市分公司)
| 產品參數 | |
|---|---|
| 產品價格 | 333/臺 |
| 發貨期限 | 3 |
| 供貨總量 | 999999 |
| 運費說明 | 1 |
| 負荷開關 | 負荷開關 |

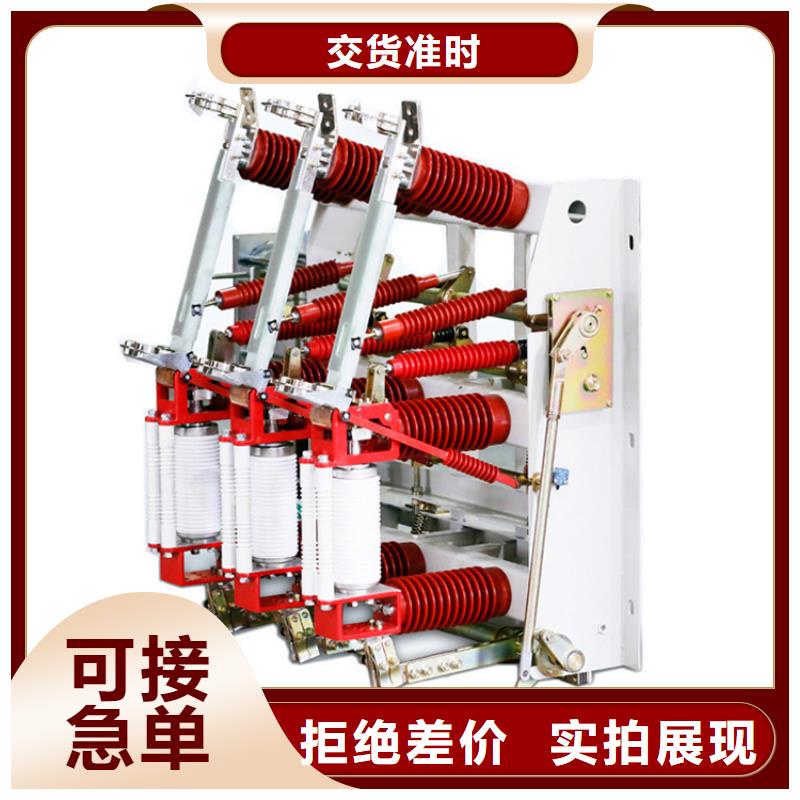

| 范圍 | FN5-12RD/630高壓負荷開關樊高生產基地位于【樂清】，供應范圍覆蓋山西省 太原市、大同市、長治市、晉城市、陽泉市、朔州市、晉中市、運城市、忻州市、臨汾市、呂梁市 鹽湖區、臨猗縣、萬榮縣、聞喜縣、稷山縣、新絳縣、絳縣、垣曲縣、夏縣、平陸縣、芮城縣、永濟市、河津市等區域。 |
10KV高壓負荷開關FKN12-12/630-20壓氣式交流戶內高壓負荷開關，環網柜中采用負荷開關和熔斷器組合電器對配電變壓器進行保護。正常情況下，負荷開關分、合負荷電流；當變壓器發生短路時，熔斷器可在10ms內切除故障。斷路器保護配電變壓器時，其切斷時間由繼電保護時間、斷路器固定分閘時間和燃弧時間構成，一般需要40到60ms，其切斷時間遠大于熔斷器的切斷時間，這是采用負荷開關和熔斷器組合電器對變壓器進行保護的明顯優點。同時，環網柜體積小、結構相對簡單、運行維護工作量少、成本較低等優點，適用于10KV環網供電、雙電源供電和終端供電系統，也可用于箱式變電站。但是，環網柜的保護功能簡單，不適用于對保護和自動化要求較高的場所使用。2 負荷開關和熔斷器組合電器工作原理
負荷開關和熔斷器組合電器是由一組三極負荷開關及配有撞擊器的三只限流式熔斷器組成的，任何一個撞擊器的動作都會引起負荷開關三極全部自動分閘；也可以是由一組配有脫扣器的三極負荷開關和三只限流式熔斷器組成的，由過電流脫扣器或并聯脫扣器觸發來操作負荷開關的自動分閘。環網負荷開關柜中的熔斷器，一般選擇帶有撞擊器的熔斷器。
（2）對計算的實際轉移電流校驗
1）熔斷器的額定小開斷電流≤計算實際轉移電流
2）當變壓器二次側端子直接短路時，將使得一次側產生嚴酷的TRV值，組合電器中負荷開關不具有開斷這種故障的能力，因此，必須由熔斷器單獨將此故障開斷，而不能把開斷電流的任務轉移到負荷開關上。為了組合電器中負荷開關的使用，計算的實際轉移電流校驗還應滿足小于變壓器二次側直接短路時一次側故障電流。
（3）組合電器中熔斷器選擇時需注意問題
1）高壓熔斷器應能承受變壓器勵磁涌流0.1s，并且熔斷件弧前時間一電流特性在該點上留有20%選擇性的距離；
2）熔斷器的工作電流受環境溫度影響較大，熔斷器要考慮降容使用；
3）組合電器中高壓熔斷器與低壓熔斷器上下級配合問題。
下表是施耐德公司給出了不同容量變壓器在不同電壓等級時高壓熔斷器的選擇表。從表中可知10kV側400kVA變壓器的保護，可選擇額定值50A的Fusarc CF熔斷器。

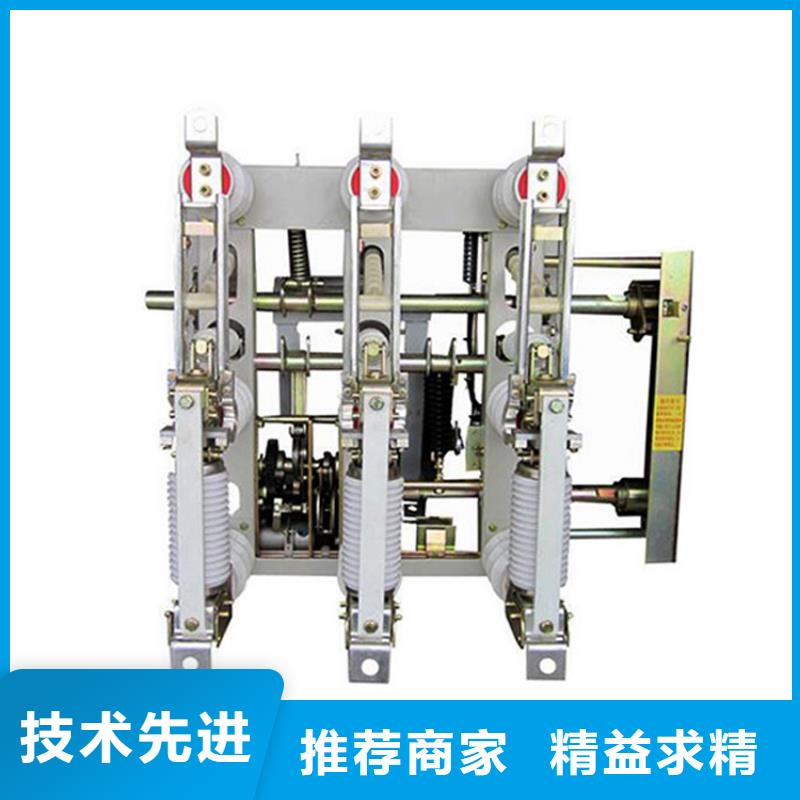

高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因?yàn)槟芡〝嘁欢ǖ呢?fù)荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。在規定的使用條件下，可以接通和斷開一定容量的空載變壓器（室內315KVA，室外500KVA）；可以接通和斷開一定長度的空載架空線路（室內5KM，室外10KM）；可以接通和斷開一定長度的空載電纜線路。
