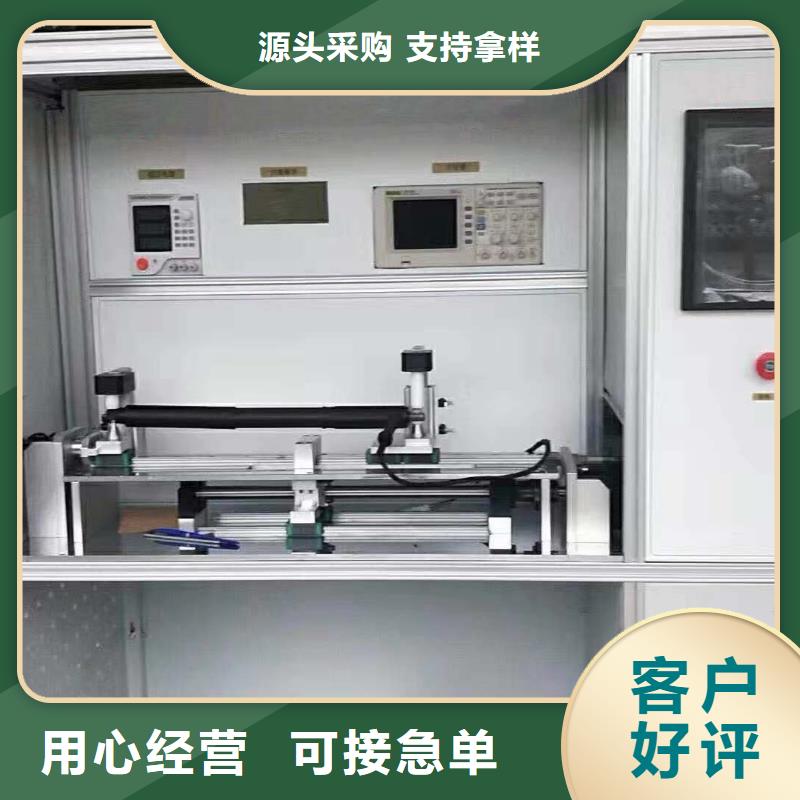

運城變壓器測試臺產品基本特點簡介1．本系統主要在同行業領先的優點：1.本系統采用二表法試驗原理，互感器為0.1級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。2．可預留變壓器升級出口，方便以后試驗站升級做更高電壓等級試品。3．?dāng)?shù)據監測采用數顯儀表，和空負載儀器，雙數顯監測。4．過流，過壓保護采用一次，二次多重保護，大大提高了試驗的性。5．工頻耐壓試驗電壓保護采用電壓繼電器，改變了以往放電球隙會根據天氣濕度的變化，使放電距離改變，從而使電壓保護精度不高。6.提供試驗人員現場培訓，達到可以獨立操作。。一、概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 公司所提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。

運城變壓器綜合特性測試臺 <運城>天正華意電氣設備有限公司

運城變壓器測試臺目前國內有關技術單位校驗變壓器綜合參數測試儀、變壓器空負載損耗參數測試儀等的方法還是采取“常規的標準源法”，其工作原理主要是：利用通用的標準信號源向被試變壓器綜合參數測試儀注入預置的標準三相電壓、電流信號，并對試品示值讀數，從而達到對試品校驗的目的。這種方案存在工作繁瑣、計算復雜、容易出錯、量程和準確度不完全適應等不足。有必要設計針對性強、準確度高的變壓器綜合參數測試儀校驗裝置，以提高相關校驗工作的效率。研制的TH-BZC1型變壓器綜合參數測試儀校驗裝置（以下簡稱校驗裝置）正是針對目前市場上主流的變壓器綜合參數測試儀、變壓器空負載損耗參數測試儀的主要測量功能即：空載損耗、負載損耗、空載電流、負載電流、阻抗電壓、功率、功率因數、頻率等進行率、高準確度的校驗工作；并且針對變壓器綜合參數測試儀測量功能的特點設計了用戶界面，用戶可以針對性的直接預置相關標準值，而不需額外人工再換算成相應的電流、電壓、角度等值，有利于提高的校驗工作的效率和可靠性。

運城變壓器測試臺變壓器功率分析儀又名變壓器綜合參數測試儀、變壓器空負載損耗測試儀，按照 JB／T501－91《電力變壓器試驗導則》和GB1094－96《電力變壓器》的技術標準要求 能同時測量單相或三相變壓器的交流電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率等電量參數。智能化、專業化設計 適用于各類變壓器空載、負載、感應等試驗的測試。我公司推出便攜式（便于戶外測試攜帶）和嵌入式（嵌入機柜）以供客戶選擇。根據所測被試品電流需求分為5A、50A、100A、200A等規格，還可根據客戶要求定制。1特點?采用 320×240點陣LCD顯示屏 多屏菜單式操作；?直接測量單相或三相電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率；?空載試驗時自動將空載損耗和空載電流折算到額定電壓條件下進行顯示；?負載試驗時自動將負載損耗和阻抗電壓折算到額定電流條件下進行顯示；?可按設定的溫度對負載損耗、阻抗電壓和短路阻抗進行折算并顯示；?可用PT、CT擴展測量范圍，按照設定的PT、CT比率 直接顯示初級電壓或電流值；?5A電流通道內置6A過流保險；?雙電流通道的機型內置一組高精度的電流互感器用于擴展電流測量范圍；?可設置試驗日期、變壓器出廠編號 并可斷電鎖存；?測量時可切換顯示相電壓和線電壓；?配有微型熱敏打印機和RS232接口；2 技術指標2.1工作電源?電壓：AC220V±22V?頻率：50Hz±0.25Hz2.2測量范圍?電壓：0-800V（可擴展為0-1200V）?電流：5A通道0-5A50A通道0-5/50A100A通道0-5/100A200A通道0-5/200A（可根據客戶要求定制電流通道）?頻率：45Hz-65Hz2.3測量精度?電壓：±(0.1％讀數＋0.1％量程)?電流：±(0.1％讀數＋0.1％量程)?功率：±(0.25％讀數＋0.25％量程)?功率因數：±(0.25％讀數＋0.25％量程)?頻率：±(0.25％讀數＋0.25％量程)

<運城>天正華意電氣設備有限公司 運城變壓器綜合特性測試臺 <運城>天正華意電氣設備有限公司

運城變壓器測試臺產品介紹9.1功能特點1．原裝進口傳感器，自動溫度補償、零點漂移及滿量程漂移補償。2.儀器完美的弧度設計，在檢測中更加舒適。3.一機兩用，試漏監測和抽真空監測檢測功能。4.根據客戶實際需求定制，靈活配置。5.裝置可存儲六千組現試驗數據，機內實時時鐘，便于存檔6.電源：14.8VDC （充電式鋰電池）7.工作時間：≥8小時8.手機APP：支持9.欠壓、聲光報警功能。 9.2技術參數電源：14.8V 工作時間：≥8小時顯示：5.6寸觸屏彩色顯示 測量壓力范圍：0-50KPa（其它量程可定制）測試精度：±1％FS手機APP：支持 工作環境：-10～40℃，≤80％RH? 大氣壓力? 86～106kpa充電方式：專用充電器接口充電；尺寸：250mm×190mm×90mm重量：3KG十、試漏測試方法步：把裝置面板中的“進氣孔”連接到氣瓶的出氣口中。第二步：裝置面板中的“充氣孔”與法蘭連接。第三步：法蘭與變壓器相應的位置相連接。第四步：點擊裝置【試漏自動監測測試】界面內的【啟動】鍵。第五步：測試完成后點擊裝置【試漏自動監測測試】界面內的【停止】鍵。十一、抽真空測試方法步：真空連接管的快速接頭母頭端連接法蘭。第二步：真空連接管另一端連接真空計的快速接頭公頭端。第三步：真空計的快速接頭母頭端連接法蘭。第四步：法蘭連接在變壓器的相應位置。第五步：按下信號采集器的電源開關按鈕。第六步：在裝置【變壓器密封性及抽真空自動監測裝置】主界面內點擊【真空測試】鍵。第七步：等待主機與真空機無線信號連接，當“離線”狀態消失，即連接成功。第八步：在【抽真空自動監測測試】界面內點擊【自動閥】按鈕，【自動閥】從“開”轉換成“關”，即電磁閥關閉成功。

運城變壓器測試臺變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（ZkeZkXkLk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。 二、主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。可用于檢查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7． 儀器自帶打印機，可打印顯示數據。8．內置不掉電存儲器，可儲存160組測量數據。9. 儀器備有U盤接口，用于存取測試數據。10. 日歷、時鐘功能，可進行時間校準。11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

運城變壓器綜合特性測試臺 <運城>天正華意電氣設備有限公司

運城變壓器測試臺圖片僅供參考這是全自動 手動沒有電腦及打印機設計前言1．?dāng)?shù)據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心。2．系統保護采用硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。章項目概況1.1甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■10kV普通配電變壓器和特種電力變壓器，容量三相1000kVA及以下。1.2甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為4.5％以內，電壓等級為■高壓側10kV等。■低壓側：0.1kV～0.4kV。1.3甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品容量要求：■高壓側電壓等級10kV容量1000kVA及以下的試品。1.4甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品以下試驗項目的要求：1.4.1例行試驗（部分）■變壓器空載電流百分比及空載損耗試驗；變壓器短路阻抗百分比及負載損耗試驗；■

運城變壓器測試臺短路阻抗及負載損耗測量接線圖短路阻抗是在額定頻率和參考溫度下，一對繞組中某一繞組端子之間的等效串聯阻抗；其百分?jǐn)?shù)等于短路電壓與額定電壓之比，測量時應以三相電流的算術平均值為準，如果試驗電流無法達到額定電流時，短路阻抗應按下列公式折算并校正到表 1 所列的參考溫度。括號內數值適用于干式變壓器；2：對于大型電力變壓器，其阻抗受溫度影響較小，可不必進行溫度校正短路阻抗通常還以每相歐姆數表示，也應校正到表 1 所列的參考溫度。式中：Zi —短路阻抗，Ω/相；Ur —繞組的額定電壓，kV；Sr —繞組的額定容量，MVA；Zk —繞組的短路阻抗，％。負載損耗是繞組通過額定電流時所產生的損耗；測量時，應以三相電流的算術平均值為準，施加額定電流，如果試驗電流無法達到額定電流時，負載損耗應按額定電流與試驗電流之比的平方增大，負載損耗中的電阻損耗與溫度成正比，而其它損耗與溫度成反比。兩部分損耗應分別校正到表 1 所列的參考溫度，通常用下面的公式計算：式大容量變壓器，其低壓側電流很大，由于短路連接的電阻損耗引入的測量誤差較大，可在試驗結果中加以校正。變壓器的短路阻抗和負載損耗應在主分接測量，對于調壓范圍超過±5％的變壓器還應測量兩個極限分接的數據；對于三繞組變壓器，其短路阻抗及負載損耗應在成對的繞組間進行測量。如：在繞組 1 與繞組 2 之間、在繞組 1 與繞組 3 之間、在繞組 2 與繞組 3之間 。多于多繞組的變壓器，繞組也應成對的選取，其原則與三繞組相同；試驗時，非被試?yán)@組開路。不同容量的繞組間測量時，施加電流應以較小容量的額定電流為準，試驗結果中負載損耗應注明容量；短路阻抗應折算到大容量一側。當試驗頻率不等于額定頻率時（其偏差小于 5％），負載損耗可以認為近似相等，短路阻抗按下式折算：

運城變壓器測試臺短路阻抗及負載損耗的測量原理負載損耗是一個重要參數，它對于變壓器的經濟運行以及變壓器本身的使用壽命，都有著極其重要的意義；而短路阻抗，它決定了變壓器在電力系統運行時對電網電壓波動的影響，以及變壓器發生出口短路事故時電動力的大小，同時短路阻抗還是決定變壓器能否并聯運行的一個必要條件。通過短路阻抗和負載損耗的測量，可以驗證這兩項指標是否在標準及用戶要求范圍內，同時還可以通過試驗發現繞組設計與制造及載流回路和結構的缺陷。短路阻抗及負載損耗的測量，應當在試品的一個繞組的線端施加額定頻率，且近似正弦的電流，另一個繞組短路，各相處于同一個分接位置。測量應在 50％～額定電流下進行；為避免繞組發熱對試驗結果產生明顯誤差，試驗測量應迅速進行；同時準確記錄試驗時繞組溫度。短路阻抗及負載損耗的測量與空載試驗的測量線路相同，只是測量中無需進行電壓波形校正；測量方法上的要求與 13.3～13.6 的規定完全相同。短路阻抗及負載損耗的測量接線見圖 8（a）、（b）；對于額定電流很小的試品，儀表（電壓表及瓦特表電壓線圈）和電壓互感器的吸收電流在測量電流中不可忽略時，應將電壓取于電源，接線

<運城>天正華意電氣設備有限公司 運城變壓器綜合特性測試臺

運城變壓器測試臺 變比組別、直流電阻試驗變比組別測試點擊變比組別試驗選項，進入圖3 界面。圖3變比組別測試1.測量類型：三相變壓器的測試；環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：點擊“開始測試”按鈕，然后軟件會接受返回的數據顯示在對應的分接檔位。4. 注意事項：該試驗，銘牌信息參數設置中的分接檔位和分接間距對于儀器的測試結果有著直接聯系，請設置時按照被試變壓器的實際參數進行設置。直流電阻測試點擊直流電阻試驗選項，進入圖4 界面。圖4 直流電阻試驗1. 數據顯示：界面中左邊為CH1通道（高壓通道），右邊為CH2通道（低壓通道），顯示使用的電流和測試結果電阻值。 通道、電流檔位選擇：高壓通道，勾選后，啟動此通道，低壓通道，勾選后，啟動此通道。下拉選擇電流檔位。分接選擇：需要下拉選擇當前測試被試品的分接檔位，便于記錄相應檔位的數據。環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：3.1.選擇好啟動通道和電流檔位，將“環境溫度”“環境濕度”進行填寫；3.2.點擊“開始測試”，然后等待儀器返回數據即可，點一次“開始測試”，可以完成這一個分接所有的阻值測試。第四章 空載損耗試驗操作說明與工作原理此試驗可以與“90％和110％額定電壓的空載損耗試驗”一起完成。點擊空載損耗試驗選項，進入圖5 界面。圖5空載損耗試驗試驗參數會根據銘牌參數自動導入，不需要作改動低壓空載損耗測試（界面如圖5）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、、三相有功功率及其功率和、波形因數、空載電流％、空載損耗以及試驗頻率；“空載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 a、b、c 順序夾至變壓器三相低壓套管，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.0.選擇額定電壓3.1.點擊 “開始測試”，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。
