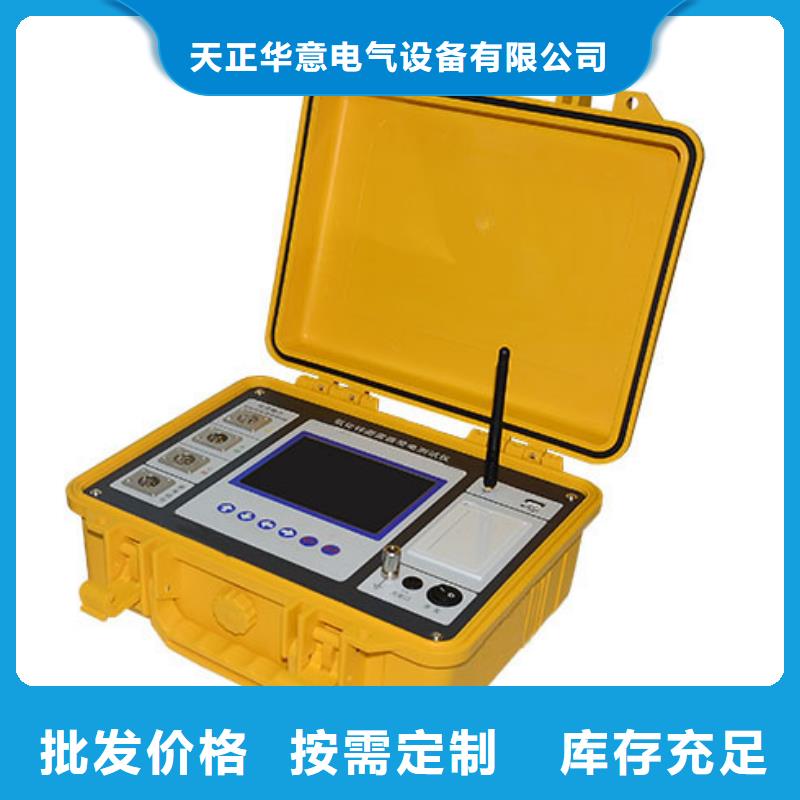

岳陽非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險陷。儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.儀器標準配置不帶高能鋰離子電池，可選配內置。2.5.7寸320×240液晶顯示器高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。3.適用于避雷器帶電、停電或試驗室等場所使用。4.三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。5.電流、電壓傳感器完全隔離，可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。6.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。7.內部配置存儲器，可掉電存儲200組試驗數據。8.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。9.可進行抗干擾計算，補償A、C兩相電流受B相偏差。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。避雷器泄露電流測試儀發電機滅磁過壓保護測試裝置滅磁過電壓保護器交直流參數測試儀過壓滅磁保護器特性測試儀滅磁過壓直流氧化鋅特性測試儀氧化鋅避雷器直流參數測試儀全自動避雷器泄露電流表校驗儀消諧電阻器特性參數測試儀氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀氧化鋅閥片檢測儀水電站勵磁非線性電阻測試儀壓敏過電壓保護裝置測試儀壓敏式過電壓保護裝置測試儀壓敏式過電壓保護測試儀壓敏式過電壓保護器測試儀

岳陽非線性電阻測試儀技術指標1.電源：220V、50Hz或內部鋰電池供電2.測量范圍：泄漏電流 0-10mA（可擴展）； 電壓 30-100V（可擴展）；（選配二：電場強度輸入范圍：30kV/m~300kV/m。）3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值。避雷器功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>400米（可擴展）6.鋰電池參數：充電時間 > 6小時 連續工作時間 > 4小時間斷工作時間 > 8小時7.儀器尺寸： 主機36cm×26cm×14cm 配件箱42cm×33cm×20cm8.儀器重量： 主機5.0kg 配件箱9.0kg四、儀器面板介紹圖2測試儀面板如圖2所示，測試儀分為主機和PT測試單元兩部分。PT測試單元：采集PT二次側電壓（或選配二：B相感應板電場強度信號），通過有線或無線方式將信號發送給主機。

<岳陽>天正華意電氣設備有限公司 真空斷路器耐壓試驗裝置放心購買

岳陽非線性電阻測試儀 青島天正華意電氣設備有限公司隨著進口勵磁調節器在大容量發電機組中的大量選用，與之配套的碳化 硅滅磁電阻得到了較為普遍的應用。由于用戶對這一元件的特性了解有限， 并且其應用過程中出現了諸多事故，尋求對其特性參數及其變化進行測試的 有效手段已成為業內共同關注的議題。 目前已知的測試方法有兩種，一種是實驗室電感儲能放電法，一種是滅 磁系統在線測試法。前者工作效率低，測試成本高昂，平臺的可復制性差， 不易推廣；后者需要對已安裝就緒的滅磁屏柜進行改造，只能在實際滅磁或 發電機開機試驗時進行測試，測試時機比較被動。 TH-22 型非線性電阻測試儀采用獨創的電容儲能放電法，即將貯存在高 壓電容器上的電能通過可控硅在 SIC 滅磁電阻上進行瞬時釋放，信號記錄單 元對放電過程中變化的電壓、電流進行高速記錄，對記錄結果進行處理后即 可完成 V/I 曲線顯示、特性參數計算、數據對比分析等任務。這一方法具有放 電峰值電壓較高、峰值電流較大，能耗小，被測電阻基本無溫升，可多次重 復等特點。 TH-22 可利用獲得的 V/I 關系曲線，計算組件的位形系數、非線性系數 等參數，計算室溫工況各種滅磁電壓下不同組件（或閥片）的均流系數 。 TH-22 所有電容器、電容器充電控制電路、可控硅、放電控制電路、信 號記錄單元均集成在一只便攜的儀器箱中，測試時無需從滅磁屏上拆下組件， 操作方便。 TH-22 設計了三種電流量限，既可測試不同型號的組件特性，又可測試 單一閥片的特性，適用于自并機及無刷勵磁均有應用的核電廠。 TH-22 采用 win7 操作系統，具有 8 吋顯示屏及鼠標鍵盤接口，所有數 據的顯示分析可直接在儀器上完成。

<岳陽>天正華意電氣設備有限公司 真空斷路器耐壓試驗裝置放心購買
<岳陽>天正華意電氣設備有限公司 <岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至會有高壓;請特別注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓問題;6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

岳陽非線性電阻測試儀用筆尖(或其它堅硬帶尖物體)準確點擊觸摸屏提示的筆針位置，依次校準完中心和周邊4個角后確定退出校準程序。重啟測試裝置器后，觸摸屏鼠標位置會恢復到正確位置。圖四、電壓測試界面電壓測試界面左上方有測試類型選取，在做微小漏電流試驗時可以選擇DC 30mA檔；做交流試驗時可以選擇AC 100 mA檔；界面中部有漏電流報警限值設置，可以通過上下的加減按鈕進行1毫安級的微調，也可以通過下方的控制條的隨意拖動實現大范圍調節。旁邊有定時調節設置，通過下拉列表框可以將定時時間設定在5-180秒范圍內，每個定時檔位為5秒，當定時成功并啟動測試后，若測試時間達到定時時間，測試裝置自動復位，切斷輸出電壓。右側設置按鈕，將把測試類型選取、漏電流限值和定時值下發至執行機構【每次按下面板啟動按鈕之前，請點擊設置命令，以便使測試條件生效】。界面正下方為電壓、電流、漏電流預置值和定時時間構成。左下方為“過電壓”、“清空”和“退出”命令按鈕。點過電壓退出當前程序，進入過電壓測試程序；點清空后，屏幕上保留的電壓電流和定時值會歸零；點退出結束當前程序回到桌面或NandFlash目錄。界面右側顯示測試裝置運行狀態，綠燈亮起表示正在測試，紅燈亮起表示停止測試，綠燈亮起時面板上的測試指示燈同步點亮；界面右下方顯示測試類型。 工頻放電電壓試驗裝置 工頻放電電壓試驗儀 過電壓保護器校驗儀 三相過電壓保護器測試儀 過電壓保護器三相測試儀 組合式過電壓保護器測試儀 過電壓保護裝置 三相組合式過電壓保護器測試儀 過電壓保護器綜合測試裝置 過電壓保護器綜合測試儀

<岳陽>天正華意電氣設備有限公司
真空斷路器耐壓試驗裝置放心購買

岳陽非線性電阻測試儀注意事項 1、在測試過程中及測試結束高壓端未放完電的情況下嚴禁接觸高壓輸出線或拉桿線，否則可能會造成事故。 2、當儀器使用一段時間后或長時間不用都會造成電池電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。為保證電池使用壽命，請每月至少為電池充電一次。請使用隨儀器配備的專用充電器，避免參數不匹配造成的損壞。 由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換（收取成本費）。 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀 滅磁過壓直流氧化鋅特性測試儀 氧化鋅避雷器直流參數測試儀 全自動避雷器泄露電流表校驗儀 消諧電阻器特性參數測試儀 氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀 氧化鋅閥片檢測儀 水電站勵磁非線性電阻測試儀 壓敏過電壓保護裝置測試儀 壓敏式過電壓保護裝置測試儀 壓敏式過電壓保護測試儀 壓敏式過電壓保護器測試儀

<岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀發電機滅磁過壓測試儀發電機滅磁過壓保護裝置測試儀無間隙過電壓保護器測試儀過電壓保護器氧化鋅避雷器綜合測試儀過電壓保護器氧化鋅避雷器測試儀過電壓保護器避雷器綜合測試儀過電壓保護器避雷器測試儀工頻放電電壓測試儀 過電壓保護儀測試儀過壓保護器測試裝置開關柜耐壓試驗裝置

真空斷路器耐壓試驗裝置放心購買 <岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

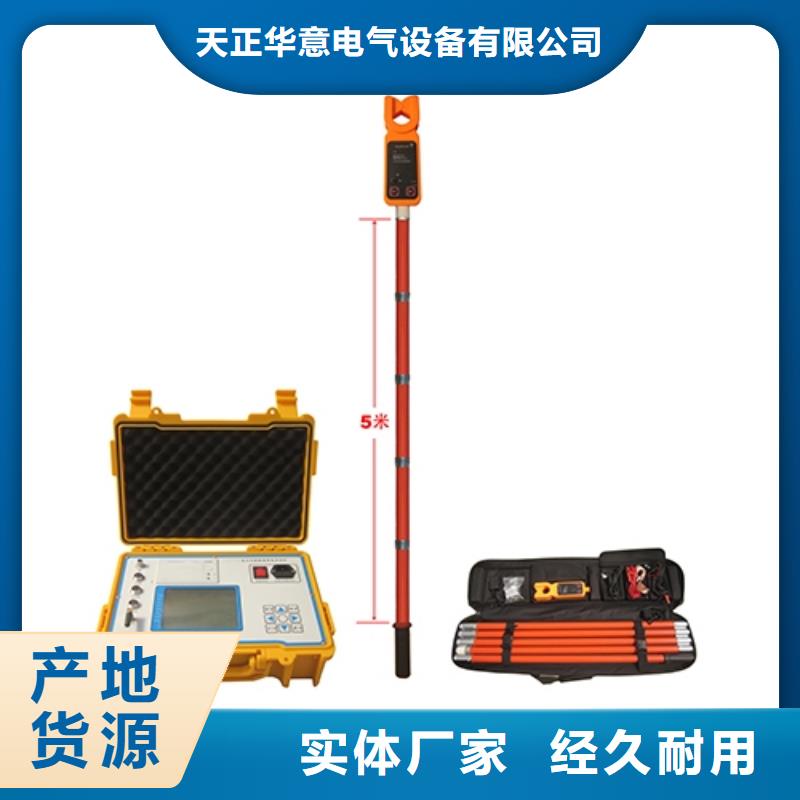

岳陽非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<岳陽>天正華意電氣設備有限公司
真空斷路器耐壓試驗裝置放心購買 <岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀發電機滅磁過壓測試儀發電機滅磁過壓保護裝置測試儀無間隙過電壓保護器測試儀過電壓保護器氧化鋅避雷器綜合測試儀過電壓保護器氧化鋅避雷器測試儀過電壓保護器避雷器綜合測試儀過電壓保護器避雷器測試儀工頻放電電壓測試儀 過電壓保護儀測試儀過壓保護器測試裝置開關柜耐壓試驗裝置

<岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至會有高壓;請特別注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓問題;6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

真空斷路器耐壓試驗裝置放心購買

岳陽非線性電阻測試儀技術參數1.輸出電壓：200～1600V可調（步進值25V）滿足各類計數器動作電壓；2.電 容 量：10uF；3.放電電流：大于100A，輸出沖擊電流符合波形8/20μS；4.電流校驗：輸出校驗電流 0.5～20mA可調（根據表頭 電流值設置），可進行5檔步進設置，步進值可調；按設置值自動輸出，自動停止；電流方式峰值/有效值可選，滿足各類監測儀的表頭校驗；輸出精度1%；5.計數器歸零： 設置上限可達999；設置后自動動作，自動計數；清零后自動停止，無需人為干預；6.存儲空間：儀器自帶大容量存儲芯片，存儲數據可達500條；7.供電方式：可充電鋰電池，一次充滿電，可進行動作測試2000次以上；8.電池容量：12V/3200mAH9.儀器外型：238mm×134mm×45mm。10.儀器重量：1kg。四、性能特點1.觸摸屏+按鍵操作：觸摸屏與按鍵均可操作，滿足不同客戶使用習慣。2.一鍵測試：通過計數快捷鍵，可一鍵完成動作測試；3.U盤導出：可使用U盤將存儲數據導出。4.可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者有保障，不會被電擊；5.測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。6.日歷時鐘：儀器自帶標準日歷時鐘功能，并可進行設置修改。五、使用方法1、接線將黑色線一端接測試儀接地端另一端接計數器接地端。紅色線或拉桿線接測試儀高壓輸出端另一端接計數器高壓端，

<岳陽>天正華意電氣設備有限公司 真空斷路器耐壓試驗裝置放心購買

岳陽非線性電阻測試儀技術指標1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。2.測量范圍：泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）；220V電場強度輸入范圍：30kV/m~300kV/m（選配）。3.測量準確度：電流：全電流>100μA，±5%讀數±1個字；電壓：基準電壓信號>30V時，±2%讀數±1個字；4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值，避雷器功耗。 5.電壓基準信號取樣方式：20米（可擴展）6.儀器尺寸： 主機360mm×260mm×140mm 7.儀器重量： 主機5.0kg 四、儀器面板介紹圖2PT信號航插：接PT二次電壓信號或感應板信號。氧化鋅避雷器泄漏電流按有效值分為0-2mA / >2mA兩個檔。電流航插：接氧化鋅避雷器泄漏電流信號。接地端：接地端必須接地，泄漏電流通過接地端流向大地。打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。電源開關：一般接AC220V外部電源，并帶保險切斷\閉合外部電源；若選配內帶高能鋰離子電池，切斷\閉合供電電池電源。充電端：若選配內帶高能鋰離子電池，儀器帶此端子，接入充電器充電。 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀 氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀

<岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀 現場接線及使用a開關機：將電源開關打至“ON”狀態儀器顯示屏上顯示開機畫面（如圖2）將電源開關打至“OFF”狀態，儀器關閉。歡迎使用氧化鋅避雷器直流特性測試儀圖2 開機顯示界面b測量功能選擇頁面：等待2秒鐘，儀器進入“功能選擇”頁面（如圖3）。功能選擇無間隙 ZnO避雷器非線性電阻ZnO閥片選擇岳陽非線性電阻測儀 進入圖3 功能選擇個菜單項為“無間隙ZnO避雷器”測量功能，用于檢測10kV及以下電力系統用無間隙氧化鋅避雷直流參考電壓U1mA和0.75U1mA下的泄漏電流。第二個菜單項為“非線性電阻ZnO閥片”測量功能，用于氧化鋅非線性電阻ZnO閥片在直流參考電壓U10mA和0.5U10mA下的泄漏電流。第三個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。頁面底部左邊是“選擇”字符，指顯示屏下方左邊的按鍵為“選擇”功能，按下后將在上述三個菜單項間循環切換。頁面底部右邊是“進入”字符，指顯示屏下方右邊的按鍵為“進入”功能，按下后將根據菜單項功能進入對應的功能頁面。4.3 “無間隙ZnO避雷器”測量功能圖4 無間隙過電壓保護器或氧化鋅避雷器試驗接線示意圖當菜單項在“無間隙ZnO避雷器”項時，按功能鍵將進入“無間隙ZnO避雷器”測量功能，見圖5 直流測量無間隙ZnO避雷器退出 進入圖4 直流泄漏電流測量界面確定加直流高壓？確認試品接線對應退出 進入圖5 直流泄漏選擇界面注意事項：（1）在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓；（2）開始測量前，應確認接線正確，接地良好，以免發生電擊事故。（3）10秒內無操作，儀器自動返回上一頁面。測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U1mA下的電壓及U1mA/0.75倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖6所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。

<岳陽>天正華意電氣設備有限公司 真空斷路器耐壓試驗裝置放心購買
真空斷路器耐壓試驗裝置放心購買 <岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀

<岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請特別注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

<岳陽>天正華意電氣設備有限公司

岳陽非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

岳陽非線性電阻測試儀消諧器是安裝在6kV～35kV電壓互感器一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠很好抑制涌流和PT鐵磁諧振，并且不影響變壓器的正常運行。消諧器在使用過程中由于吸收空氣中的水分或者通過較大的電流，額定參數會發生變化，如變化超過廠家技術參數表中的范圍，應進行維修或更換。消諧器的能否正常工作，至關重要，為核實消諧器是否合格，應定期對其特性參數進行檢測。由于消諧器采用大功率非線性材料制作，其阻值會隨電流變化，普通方式無法準確測量它的實際阻值和真實特性。本儀器能夠按照規程全自動快速檢測LXQ型消諧器實際工頻特性參數，并顯示出伏安特性曲線，可以準確地反映消諧器的真實狀態。注：LXQ型表示裸露的無須外瓷套保護的壓變中性點用消諧阻尼器。二、主要功能特點：1、測試儀采用32位CPU和高壓數據采樣模塊，檢測快速準確。2、內置高壓電源，無需外接升壓器，單機快速完成檢測。3、測量范圍適用于LXQ型6kV～35kV消諧器全部常用電流指標.4、采用彩色觸摸屏液晶顯示器，全中文菜單，可清晰顯示檢測數據和曲線圖。5、自帶微型快速打印機，可現場打印檢測結果。6、參考標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》7、自動給出伏安特性曲線圖；8、可選擇電壓峰值或有效值。9、儀器輕巧、便捷適用于現場使用。三、主要技術參數：1、工作電壓AC:220V±10%?50Hz.2、輸出電壓AC：0 V～3000 V； 3、輸出電流AC：0 mA～10 mA； 4、測量精度為±3%。5、測量范圍：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、環境溫度：-20℃～50℃； 7、環境濕度：≤80%； 8、使用環境：戶內和戶外；9、體積/重量：30X20X20cm/8Kg
