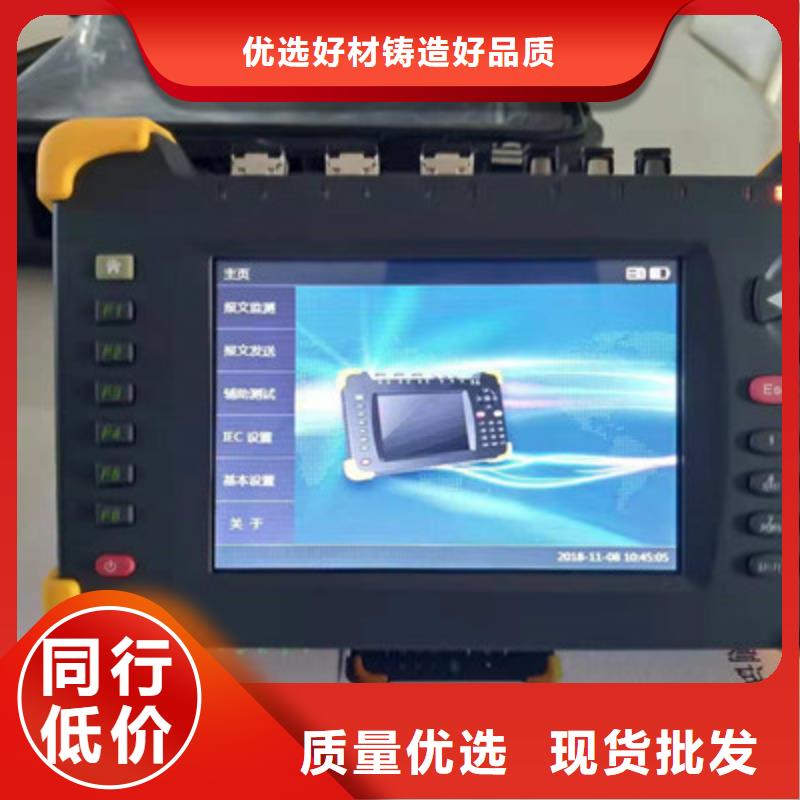

永州手持式光數字測試儀導入SCL配置文件、PCAP網絡報文導入配置和采樣數據故障回放、報文自動偵測等SMV及GOOSE 接口自動配置功能，SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能，SMV報文均勻性偏差模擬測試功能和測試中斷期間的SMV及GOOSE報文鏈路保持功能。e. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采樣值收發，又有模擬小信號輸出，也可外接功放輸出二次模擬量；既有GOOSE報文收發，又兼容傳統模擬開關量I/O，具有8對獨立無極性輸入端可適應空接點或0-250V電位信號及4組可編程輔助空接點輸出；所有SMV發送或GOOSE報文收發均可指定任意光口通訊。f．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能，保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。g.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。

永州手持式光數字測試儀 報文分析2.2.1 偵聽報文偵聽/停止偵聽啟動/停止報文偵聽程序；信息流量選中報文的屬性參數詳細值，并與SCD進行匹配，檢測并標記非匹配項；監視啟動對選中報文的監視，包括波形、幅值、狀態變位、相位、頻率、諧波、統計（丟幀、離散度等）、異常、抓包分析等；過濾偵聽參數設置，包括過濾光口、報文類型等；導至發送將選中的報文導入到測試配置中，并定義為發送報文；設置對報文監視的參數設置，包括顯示一次值/二次值，是否重新采樣，相位參考通道，額定延時通道等設置。換行/頁方向鍵（上、下鍵換行，左、右鍵換頁）2.2.2 報文信息查看選中報文控制塊的詳細屬性參數值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文2.2.3 報文監視2.2.3.1 SV報文波形切換到通道波形監視畫面；上下鍵，選擇通道；左右鍵，翻頁；波形組成：（刷新頻率 1s）波形曲線通道描述幅值（一次值或二次值，可設）相位（參考相可設）頻率無效位（IEC61850-9-2）檢修位（IEC61850-9-2）諧波切換到通道諧波分析畫面；統計切換到SV報文幀數、丟幀次數、均勻性（離散度）統計畫面；告警切換到異常幀告警信息列表界面。設置彈出SV報文的相位參考通道與變比等參數設置界面。單通道諧波含量分析0-10次諧波有效值、頻率、含量分析。SV報文離散度統計分析統計累計幀數、丟幀次數、連續兩幀之間的/小時間間隔，并按找均勻性區間分布統計落在每個區間的幀數及百分比。異常幀告警列表對SV報文的丟幀、品質異常（檢修位、無效位等）、均勻性異常、同步位變化、Goose變位、發送機制異常等進行自動告警。

永州手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

永州手持式光數字測試儀數字化的保護和智能設備的測試儀器相應的也必須滿足一系列應因而生的新需求，內置GPS同步時鐘和嵌入式工控機且可外接功放的光數字繼電保護測試儀就是為了滿足這些新需求而精心研制的第三代全新系統， 業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。2、用途及其適用范圍傳統繼電保護、儀器儀表等二次設備的模擬量輸入信號是經電纜傳輸的二次電壓、電流的模擬量，開入、開出采用硬接點連接。數字繼電保護、儀器儀表等二次設備的模擬量輸入信號是經光纜傳輸的基于IEC 61850通訊協議的電壓、電流的數字量，開入、開出采用經光纜傳輸的基于IEC 61850通訊協議的數字信號。IEC61850標準定義了采樣值傳輸（Sampling Measured Value，簡稱SMV）和通用面向對象的變電站事件（Generic Object Oriented Substation Events，簡稱GOOSE）兩種抽象模型：1、SMV模型應用于采樣值傳輸及相關服務，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三種格式。2、GOOSE模型提供了變電站事件（如命令、告警等）快速傳輸機制，用于跳閘和故障錄波啟動等報文的傳輸。GOOSE 采用組播方式傳送數據以太網傳輸方式有點對點、廣播和組播，GOOSE 采用連續多次傳送的方式實現可靠傳輸。

永州手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源（from）或目的（to)。基本信息瀏覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

永州手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

永州手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；

永州手持式光數字測試儀數字化的保護和智能設備的測試儀器相應的也必須滿足一系列應因而生的新需求，內置GPS同步時鐘和嵌入式工控機且可外接功放的光數字繼電保護測試儀就是為了滿足這些新需求而精心研制的第三代全新系統， 業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。2、用途及其適用范圍傳統繼電保護、儀器儀表等二次設備的模擬量輸入信號是經電纜傳輸的二次電壓、電流的模擬量，開入、開出采用硬接點連接。數字繼電保護、儀器儀表等二次設備的模擬量輸入信號是經光纜傳輸的基于IEC 61850通訊協議的電壓、電流的數字量，開入、開出采用經光纜傳輸的基于IEC 61850通訊協議的數字信號。IEC61850標準定義了采樣值傳輸（Sampling Measured Value，簡稱SMV）和通用面向對象的變電站事件（Generic Object Oriented Substation Events，簡稱GOOSE）兩種抽象模型：1、SMV模型應用于采樣值傳輸及相關服務，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三種格式。2、GOOSE模型提供了變電站事件（如命令、告警等）快速傳輸機制，用于跳閘和故障錄波啟動等報文的傳輸。GOOSE 采用組播方式傳送數據以太網傳輸方式有點對點、廣播和組播，GOOSE 采用連續多次傳送的方式實現可靠傳輸。

永州手持式光數字測試儀本產品調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞儀器。操作方面的性?在您使用儀器之前，請務必詳加閱讀本手冊所提供的相關信息。?在使用過程中，請注意拿穩儀器，防止跌落損壞。?連接光纖尾纖到儀器頂部的光纖通訊接口時，請按照卡口位置插入，不要過于用力以防止損壞光纖通訊接口。?灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免將儀器放置這些地方，并做好防水工作。請勿將儀器放放置或存儲在在容易被摔落或可能被其它重物壓擠的地方。?在你工作完成后，請確保將儀器頂部的光纖通訊接口的封蓋擋板合上，以防止因為灰塵或異物阻塞或損壞光纖通訊接口。?若在本產品的使用上有任何技術性問題，請和經過檢定或有經驗的技術人員聯絡。關于這本用戶手冊產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成：章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。
