永州架空線路故障測試儀 儀器存儲數據可以通過裝置面板USB接口使用U盤導出，可在任意一臺PC機上方便用戶對測試數據的管理，編輯線路工頻參數測試報告。4 測試裝置主要技術參數 4.1 根據測試系統選型配置表選擇適用于不同工頻干擾強度及線路長度的規格型號：以滿足對0.2～1500km架空線路或電纜線路交流工頻參數測試需要。4.2 測試裝置抗工頻干擾能力：在裝置輸出信號與工頻干擾信號之比為1:20的條件下可靠、穩定輸出，準確分離工頻干擾信號并完成所有測試項目。4.3 供電電源：單相AC 220V±10％，（10～40A）50Hz±2％；4.4 測試裝置保護功能1) 工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示字符并關閉電源輸出。3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路首端接地，保護測試人員和設備。4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。4.5 異頻電源輸出特性： 1) 輸出頻率：45Hz/55Hz/260Hz定頻輸出 頻率度優于±0.1％； 2）輸出波形：標準正弦波， 波形失真度優于±2％；4.6 裝置型號及技術參數選型對應表技術參數A型B型C型D型適用于線路1500km0.5~800km1~500km1~200km異頻電源功率10kVA5kVA3kVA2kVA輸入工作電源單相單相單相單相接地檢測功能對稱測試有有有─適用電壓等級1000kV及以下500kV及以下220kV及以下110kV及以下阻抗測試范圍0.1～1000Ω0.1～400Ω0.2～400Ω0.4～400Ω電容測試范圍0.02μF～80μF0.05μF～50μF0.1μF～50μF0.1μF～30μF移動萬向平板車有有有有高空接線鉗有有──專用測試鉗線

永州架空線路故障測試儀系統概述 本測試系統是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/TkV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。本裝置的可實現的測試項目(配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量； b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量； c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器； d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

永州架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。

永州架空線路故障測試儀單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠。4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”， 按下“確定”按鍵，儀器自動輸出電流至40mA。）建議使用二分法，將鉗表）沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值（使用方法見1.3）。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。高阻接地查找在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?檢測完成，關閉所有設備電源，對信號發生裝置進行充電。注意事項在每次使用前應檢查產品信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；操作完畢后，要將信號輸出端對地放電；為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改。長期未使用本巡查裝置時，定期對裝置充電。請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。常見故障處理當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；

永州架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。

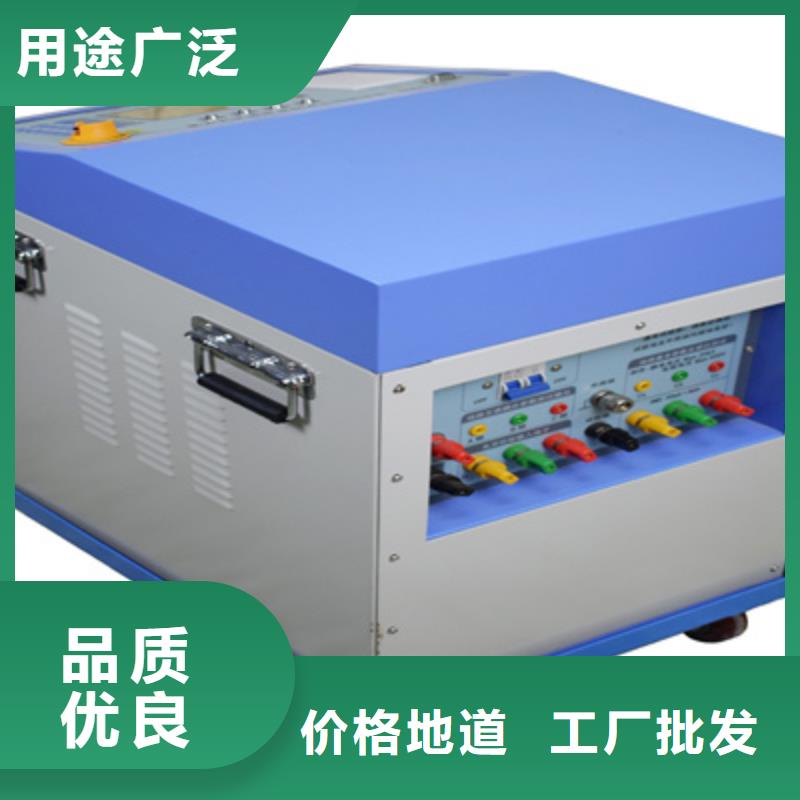

永州架空線路故障測試儀 二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；h) 同桿并行二相輸電線路回路之間零序互阻抗和零序耦合電容；現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換(含：接地操作等)、隔離變壓器的輸出(頻率、電壓)、數據采樣、計算分析的自動依次完成。機箱采用框架式結構，選用扣板式面板安裝，將顯示屏幕、打印機、鍵盤、供電指示燈、電源啟動按鈕、報警燈、USB數據接口等集中在正面。外部接線端子集中在機箱背面，凹入背板平面以下，在接線板引出了3個外部電流輸入端子，方便儀器檢定時接入標準源校準裝置測試準確度。設備外形尺寸符合人體工程學原理，測試人員可直立操作儀器，機箱兩側面裝有搬運把手，機箱底部嵌入在帶有萬向腳輪的平板小車上，以便運輸和現場裝卸、移動，整臺測試裝置重量依據型號規格控制在60～85kg以內。2 線路工頻參數測試依據2.1 中華人民共和國標準《GB50150－2006　電氣裝置安裝工程電氣設備交接試驗標準》第25.0.1.2 條：架空電力線路的試驗項目應包括：測量35kV以上線路的工頻參數。2.2 中華人民共和國電力行業標準《DL/T 782 －2001 110kV及以上送變電工程啟動及竣工驗收規程》第5條：工程帶電啟動應具備的條件中第5.3.6要求：送電線路帶電前的試驗（線路絕緣電阻測定、相位核對、線路參數和高頻特性測定）已完成。

永州架空線路故障測試儀友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。4技術指標4.1主機輸出特性：4.1.1輸出頻率：0.5Hz4.1.2開路電壓：3000V4.1.3輸出電流：40mA4.1.4接地電阻范圍： 0~100kΩ4.1.5檢測線路長度：100km4.1.6電流輸出精度：±1mA4.1.7顯示方式：中文480×270彩色液晶，背光功能4.1.8LCD尺寸：4.3寸4.1.9工作電源：內置鋰電池或外置充電器，充電輸入100-240VAC，50/60Hz4.1.10充電電壓：16.8V4.1.11充電電流：3A4.1.12充電時間：約4小時4.1.13工作時間：大于4小時4.2無線通訊距離：小于50m。4.3采集器：4.3.1檢測方式：直流電流測試鉗4.3.2傳輸方式：433Mh無線傳送4.3.3傳輸距離：小于50m4.3.4鉗口尺寸：Φ48mm4.3.5測量范圍：4mA-50mA4.3.6準確度 ：±(讀數×1％＋4)4.3.7工作時間：7h4.3.8電 源：7號堿性干電池（1.5V＊4）4.4接收器:4.4.1顯示方式：中文全彩液晶，背光功能4.4.2傳輸方式：433Mhz無線傳送4.4.3傳輸距離：小于50m4.4.4工作時間：6h4.4.5LCD尺寸：2.4寸4.4.6電 源：7號堿性干電池（1.5V＊4）4.4.7故障電流閾值： 10mA 4.5體積：主機 320×272×145mm采集器 254×76×31mm接收器 165×83×32mm4.6質量：主機： 4.5kg采集器： 0.28kg接收器： 0.22kg4.7使用條件：溫度 -10℃－55℃濕度 ≤95％海拔

永州架空線路故障測試儀分段越來越短，故障點也逐步逼近，直至找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路為電纜發生故障，則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響，對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修，但其中內置鋰離子電池保修（換）一年。超過上述期限，維修時只收取更換的器件成本費。若因為使用不當造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。儀器出現下列問題時，用戶可以嘗試自行解決：不開機：可能是電池已耗光，請嘗試先充電再使用。儀器自動關機：可能是因為電池欠壓自動關機，或長時間未進行任何操作自動關機，請嘗試重新開機。開機后立即關機：原因是電池欠壓，請先對電池充電再使用。若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。

永州架空線路故障測試儀 線路測試工作的注意事項輸電線路工頻參數的測量除一般電氣測試必須注意的種種問題之外 還有其特殊性。輸電線路短則幾百米 長則上百公里 不僅常常有同類線路相鄰伴行還屢屢與之上跨下穿 由于電容CH/C0分壓和電磁感應(XH和負荷電流)在彼此各自身上產生的響應－感應電壓，對測試人員和測試儀器的構成威脅，這是必須以萬無一失的態度來對待的事，防止感應電壓傷及人身是線路參數現場測試的要義。5.1 現場測量應根據線路的實際情況和生產運行的實際需要 預先編制測試方案，以確保線路試驗的、順利完成。方案應包括：確定需測取的參數。阻抗和電容等工頻參數可用交流法測取電阻可用直流法測取感應電壓宜用直接法測取。測試方案中，必須：1) 確定現場工作負責人：對測試工作負責；2) 確定現場工作負責人：對現場負責，監督現場措施的實施；5.2 在進行測試接線前 必須一律先將被測線路首端通過外部接地刀閘或接地線接地，然后才可對測試裝置進行接線，在對線路試驗加電壓(或通電流)前 才可拆去測試裝置的外部接地線。測試工作結束后拆測試裝置測試引線前 須再次將線路首端外部可靠接地，切不可圖省事少作任何一個步驟，以免引起感應電傷人事故。搭接和拆除臨時接地線時，必須使用合格的絕緣操作桿。
