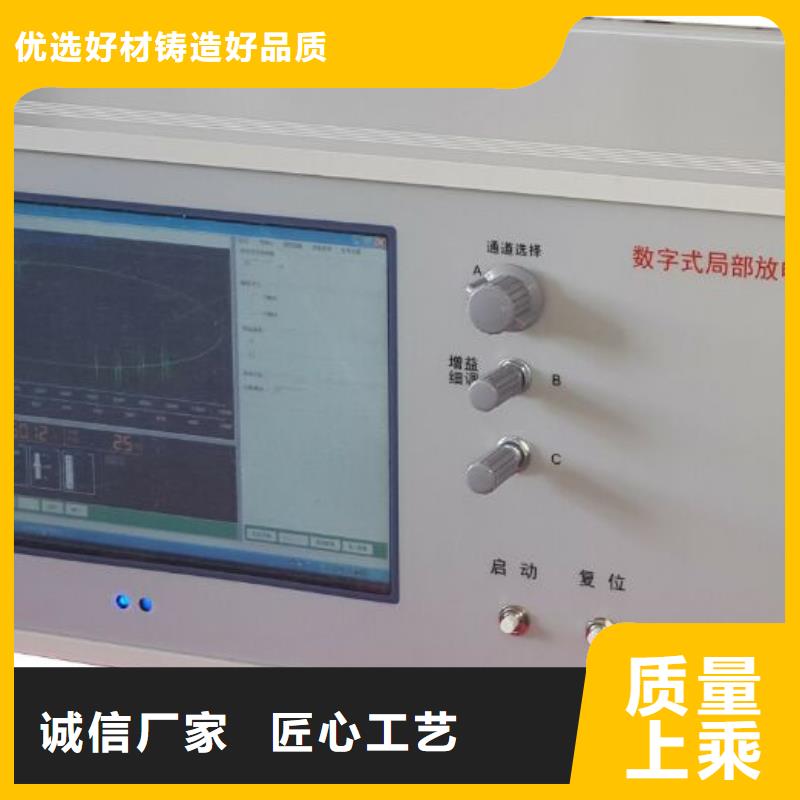

永州局放定位儀

永州工頻高壓局放試驗裝置主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。（五）、倍頻發電機電源濾波器LBS-800/431、主要技術參數：三相額定電壓： 800V 額定電流 43A頻 率100～200Hz 線 路 數3衰減特性10KHz ～ 100KHz ≥ 60dB 100KHz ～ 300KHz ≥ 70dB背景噪音額定電壓下 Q≤ 5 PC聲明該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備的負責的相關單位。警告：局部放電測試儀僅用于接地電位。·檢測電氣設備時，在啟用探頭之前應該確保電氣儀器金屬外殼接地。 ·始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ·嚴格遵守當地規則。 ·附近有雷暴天氣時，不得進行測量。 ·電路通電后，不得實施測量。 ·切勿在測試過程中以機械方式（比如晃動或敲擊）、電氣方式（比如增加電壓）或物理方式（比如加熱）來干擾設備。·不得在爆炸環境中操作儀器或附件。 ·電池充電器內部具有市電交流電壓。 ·該裝置不屬于用戶自己維修的裝置，如果需要維護與修理，請聯系本公司進行維修。

永州工頻高壓局放試驗裝置 局部放電測試當中應該注意的問題1、實驗前，試品的絕緣表面（尤其是高壓端）應作清潔化處理2各連接點應接觸良好，尤其是高壓端不要留下尖銳的接點，高壓導線應盡可能粗以防電暈，可用蛇皮管。輸入單元要盡量靠近試品，而且接地要可靠，接地線用編織銅帶。主機也須接地，以保證。試驗回路盡可能緊湊。即高壓連線盡可能短，試驗回路所圍面 積盡可能小。在進行110KV及以上等級的局放試驗時，試品周圍的懸浮金屬物體應妥善接地。6、考慮到油浸式試品局部放電存在滯后效應，因此在局放試驗前幾小時，不要對試品施加超過局部放電試驗電壓的高電壓。校正脈沖發生器后蓋板，裝入電池，蓋好蓋板。將輸出紅黑兩個端子接上導線，紅端子上的導線盡量且靠近試品的高壓端，黑端導線接試品和低壓端，將校正電量開關置于合適的位置，即可校正，頻率可在1KHz附近調節，面板上電壓表指示機內電源的情況，一般指示8V以上才能保證工作，低于8V則需調換電池。

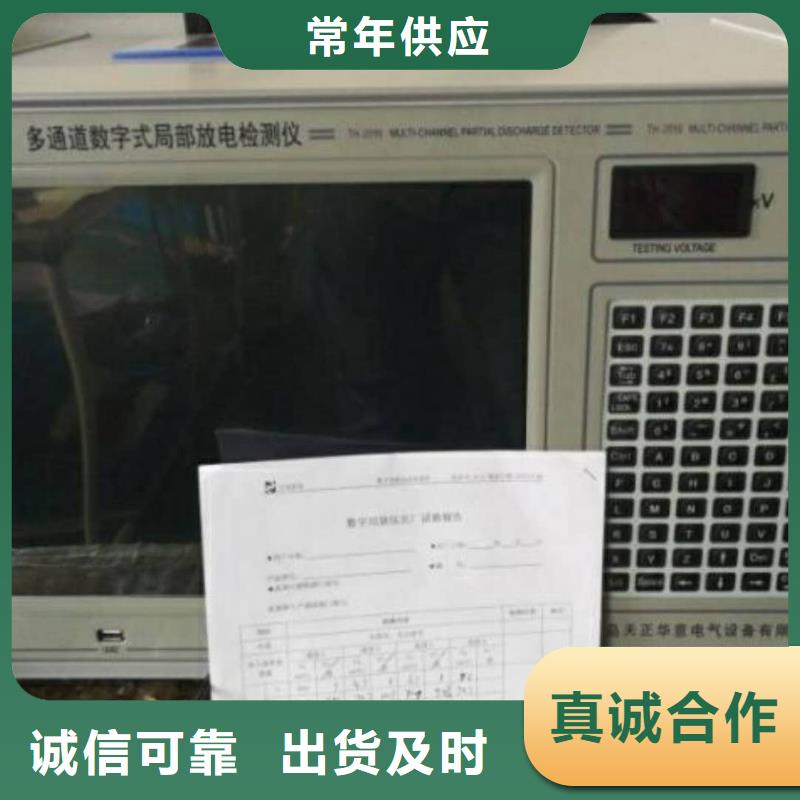

永州工頻高壓局放試驗裝置 校正脈沖發生器1、用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照TH-2010多通道局部放電檢測儀3、檢測阻抗的選擇：適當的選擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

永州工頻高壓局放試驗裝置 工頻/三倍頻試驗控制部分 該控制部分既可實現工頻試驗也可實現三倍頻試驗。通過旋鈕切換接觸器，改變試驗回路，完成實驗，互鎖控制，互不影響。控制臺設有控制、測量和保護系統。通過操作指令完成對試品在規定條件下的全部試驗程序，并且測量試品的電壓、電流或其它參數，耐壓延時可在0-99hr時間間隔范圍內調節。控制臺面板安裝電流、電壓指示儀表，可以顯示輸入電壓、輸入電流，輸出電壓、輸出電流等。（二）校正脈沖發生器型號：JZF-10輸出電荷量檔位：5 pC、10 pC、20 pC 、50pC極性：正負交替重復頻率：1.2kHz頻率變化范圍：＞±100Hz脈沖上升沿時間：100uS注入電容：10pF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50pC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）輸入單元（檢測阻抗）型號：3＃輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號，及7R，能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。

永州工頻高壓局放試驗裝置 35kV電壓等級電工產品工頻無局放試驗設備成套裝置技術方案一、適用范圍本設備主要用于部分35kV電壓等級以下電力產品如電壓電流互感器、電力變壓器、高壓開關柜、高壓斷路器、電纜附件、所有絕緣器具等高壓試品進行工頻倍頻耐壓、局部放電試驗及其科學研究試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻≤0.5Ω、主要設備的技術參數（一）、YDTW-10/100工頻無暈試驗變壓器額定容量：10kVA高壓額定電壓：100 kV低壓額定電壓：0.22kV高壓額定電流：0.1A低壓額定電流：45.5A測量繞組電壓：100V相數：單相聯結組：II0阻抗電壓：≤10％輸出波形畸變率：≤3％工頻耐壓水平：110kV/1min局部放電量：額定電壓下≤5PC80％額定電壓下≤3PC允許運行時間：額定電壓、額定電流下運行1分鐘；2/3額定電壓、2/3額定電流下連續運行冷卻方式：油浸自冷

永州工頻高壓局放試驗裝置 注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

永州工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

永州工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

永州工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

永州工頻高壓局放試驗裝置 電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。
