永州互感器綜合測試儀CT勵磁特性測試界面 CT勵磁特性接線圖 圖6，CT勵磁曲線圖 ，勵磁數據圖 誤差曲線參數設置界面 ，誤差曲線圖2）、伏安特性（勵磁）測試結果操作說明試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：打 ?。嚎刂破鬟x擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。 勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“退出”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達一頁。保 存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。 打印設定：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”（程序按照一定步進打印大量電壓電流值），或選擇“自設定”（程序會按照表格中的10個電流值進行打?。?。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。

永州互感器綜合測試儀CT角差比差試驗1）參數設置：在CT主界面中，選擇“角差比差”后，進入測試界面（圖14），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次：CT的一次額定電流：0～25000A額定二次： 5A/1A。額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：接線圖見圖13，CT一次側接P1、P2，CT二次側接S1、S2。設置參數并檢查接線無誤后，合上功率開關，選擇“開始”選項，按下控制器，試驗即開始。試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖15）?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。圖14 ，CT角差比差測試界面 CT角差比差測試結果界面5、CT一次通流試驗 參數設置：在CT主界面中，選擇“一次通流”后，進入測試界面（圖16），設置好設定電流值：0～600A。2）試驗： 接線圖見圖17，CT一次側接P1、P2，CT二次側接二次負載。設置好通流電流后，合上功率開關，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始，電流保持時間以進度條顯示(0～200A:保持10分鐘；大于200A～300A：保持2分鐘；大于300A：保持3秒鐘)。

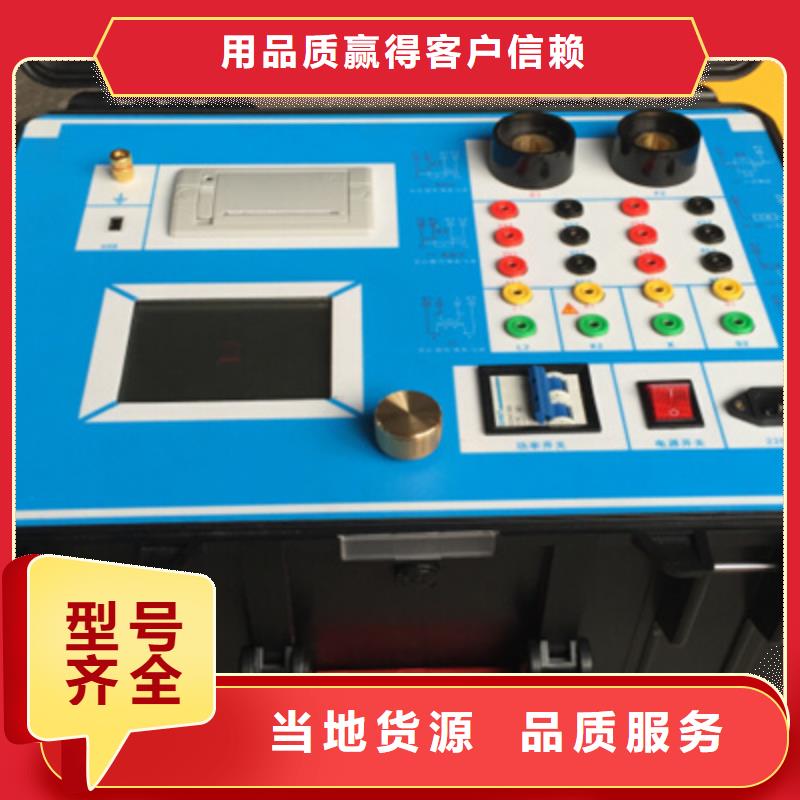

<永州>天正華意電氣設備有限公司 永州CT伏安特性綜合測試儀終身質保

永州互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

<永州>天正華意電氣設備有限公司 永州CT伏安特性綜合測試儀終身質保

永州互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照圖43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照圖44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。

<永州>天正華意電氣設備有限公司
永州CT伏安特性綜合測試儀終身質保

永州互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖45數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5％誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。

<永州>天正華意電氣設備有限公司

永州互感器綜合測試儀在測試時，總是保持互感器高壓側的一個端子接地。不要將其它物體插入通風口或是輸入/ 輸出口。在將測試儀置入運行前，檢查測試儀是否有可見的損壞。不要在多雨或潮濕氣候下操作測試儀。不要在易爆氣體或蒸汽存在的環境下操作測試儀。在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的允許電源。當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器者是測試儀！面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 “香蕉”插頭和塑料外殼的電纜。不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。注意： 1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。2、試驗前請將儀器可靠接地。3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。4、CT變比極性試驗時，應將不檢測的二次繞組短接。5、做PT伏安特性試驗時，一次繞組的零位端接地。6、實驗中嚴禁觸碰所有測試端子。本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。

永州互感器綜合測試儀上下鍵在歷史數據查閱功能屏中用來翻閱記錄；?左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。設置鍵：在主菜單下按下設置，可快速進入參數設置屏。F1~F5鍵：輔助功能鍵。F4是打印功能鍵。切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。四、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。

永州CT伏安特性綜合測試儀終身質保

永州互感器綜合測試儀退磁過程中時，光標在“開始”選項上，并不停閃爍，當測試儀檢測完畢后，，裝置退磁會自動停止，界面提示“退磁完畢”。3、PT變比極性試驗 1）參數設置：測試界面見圖28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： 參照圖29進行接線，PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖28，PT變比極性測試界面 PT變比極性（角差比差）接線圖4、PT角差比差試驗1）參數設置：在PT測試主界面中，選擇進入“角差比差”試驗界面（如圖30），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次： 3～500KV額定二次： 100V、100/√3、100/3、150V、220V額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：參照圖29進行接線，PT一次側接A、X，CT二次側接a、x。設置參數后，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始。
