永州直流系統絕緣校驗儀誤動保護測試根據《直流電源系統絕緣監測裝置技術條件》行業標準DL/T 1392-2014 5.3.1要求：直流系統絕緣監測裝置應具有較高的絕緣故障監測靈敏度和絕緣阻值測量精度，應能連續長期運行，必須具有防止直流系統一點接地引起保護誤動的功能。本測試單元可任意模擬直流系統一點接地狀況或是多點接地狀況，實時監控直流系統變化，通過內部數據庫分析，達到分析直流系統絕緣監測裝置是否合格的目的。5．2．9 專家診斷測試根據《直流電源系統絕緣監測裝置技術條件》行業標準DL/T 1392-2014 5.3.5要求：平衡橋電阻的阻值應滿足下列要求：a）當系統正極對地絕緣電阻下降到預警值100k?時，系統正負極對地電壓比值范圍應處在區域，即負正極對地電壓比值（U-/U＋)小于1.222，且系統正負極對地絕緣電阻的差值應越大越好；b）當系統負極對地絕緣電阻為產品絕緣檢測范圍值999k?時，系統正負極對地電壓比值范圍應處于區域，即負正極對地電壓比值（U-/U＋)小于1.222，且系統正負極對地絕緣電阻的差值應越大越好。本測試單元內部可自動調整正負極對地電阻，通過實時監控直流系統電壓變化，結合數據庫分析，達到分析直流系統絕緣監測裝置是否合格的目的。本單元必須用短接線短接面板上1，2位置。

永州直流系統絕緣校驗儀功能特點3 . 1 主要功能介紹1．可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；2．裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；3．裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；4．裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；5．裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；6．裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）7．裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）8．裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；9．裝置具有系統抗分布電容測試功能，用戶可對系統正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；10．裝置具有支路抗分布電容測試功能，用戶可對支路正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；

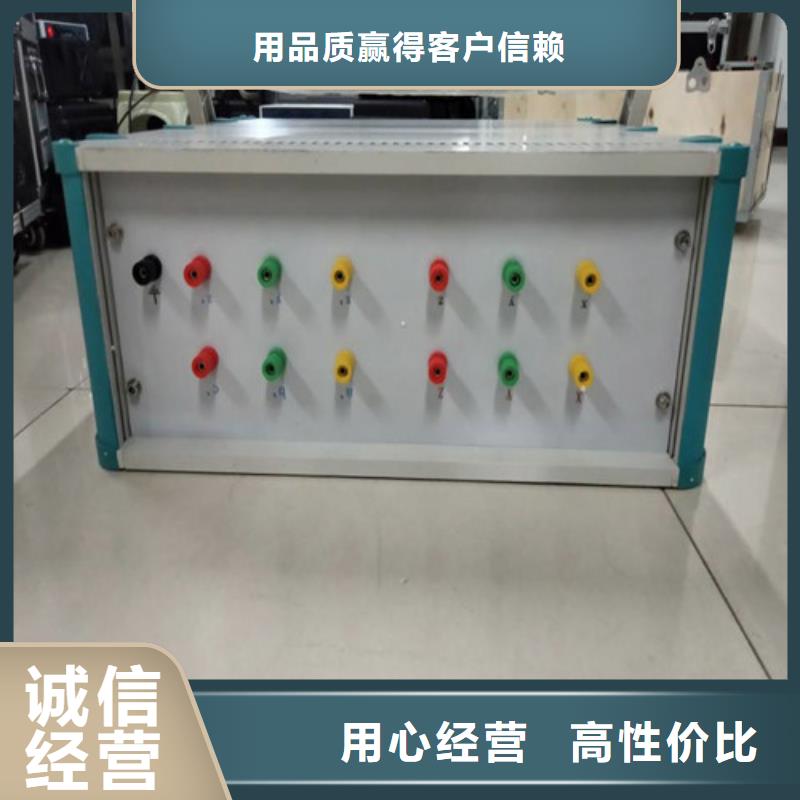

永州直流系統絕緣校驗儀接線說明上圖與面板上插口一致，圖中數字標示孔位，其表示的意義如下：12：用于普通支路的測試，將1與2穿過被測設備的傳感單元，在進行模擬接地測試時，其間會有漏電流流過供被測設備進行檢測；34567：用于進行環路模擬時測試，測試時將4與6穿過傳感器A，3穿過傳感器B，5與7穿過其它待測傳感器，則傳感器A與傳感器B形成模擬環路供待測設備判斷，在該模式下可進行各項接地功能測試；使用1234567插座時，上述相應位需要用設備附帶的連接線連接上下插孔。五、操作界面5．1 模式選擇界面接通電源，開啟開關之后，首先進入的是產品型號界面，等待幾秒后，進入工作模式選擇畫面：關于在線測試與離線測試的說明：在線測試：在線測試時，被測設備由原直流系統供電，設備內部直流電源模塊將不提供直流電壓輸出，此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試，校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容；離線測試：離線測試時，被測設備由校驗儀內部的直流電源系統供電，選擇該模式測試時，須將被測設備完全退出原運行直流的直流系統，單獨對其進行全方面的校驗；用戶可根據現場實際情況選擇在線測試或離線測試模式。5．2 在線測試選擇在線測試模式時，系統將會提示測試端連接線是否正確的接入系統，提示界面如下：確定測試端連接線已正確接入后按確定鍵即可進入在線測試項目列表主菜單，如下圖示：在該界面下可以選擇可在線測試的各項功能，按返回鍵可以回到模式選擇界面。

永州直流系統絕緣校驗儀儀器各部件功能及菜單介紹4.1儀器圖片分析儀定位儀分析儀I段輸出線分析儀II段輸出線定位儀電流鉗（?50）定位儀電流鉗（?1）(小鉗子需訂貨時確定)圖14.2功能介紹4.2.1分析儀(1)主界面開關置ON，接通工作電源，啟動成功后進入如下主界面。圖2①實時顯示環境溫度；②接地分析按鈕，點擊即進入接地故障分析界面；③參數設置按鈕，單擊即進入時間設置，和報警門限設置；④實時顯示環境濕度；⑤實時顯示日期和時間。(2)接地分析點擊主界面“接地分析”按鈕進入接地分析界面。每次進入該界面，設備會自動進行一次檢測。在檢測過程中，設備會提示“檢測中，請稍后”。當檢測完成后設備會顯示“開始測試”按鈕，點擊此按鈕，可以手動進行一次檢測。圖3當設備檢測出接地電阻小于設置的報警門限值時，界面右下角會顯示如圖4所示的“支路測試”按鈕，點擊按鈕會彈出如圖5所示的彈窗，詢問是否進入支路查找狀態。點擊“是”按鈕進入則進入支路查找狀態，可用定位儀開始查找接地情況。圖4圖5當設備檢測出互竄時，界面右下角會顯示如圖6所示的“互竄測試”按鈕，點擊按鈕會彈出如圖7所示的彈窗，詢問是否進入互竄查找狀態。點擊“是”按鈕進入則進入互竄查找狀態，可用定位儀開始查找互竄情況。圖6圖7圖8支路檢測中，點擊“退出支路”即停止當前的支路檢測。

永州直流系統絕緣校驗儀正極接地測試在在線測試項目功能選擇菜單下選擇正極接地測試后，即進入正極接地測試設置界面，如下圖示：在該界面中，用戶可選擇1—5個正極接地測試點進行測試，被選中的測試點變綠燈做標記，每個測試點可通過點擊該測試點后屏幕上出現的虛擬鍵盤進行設置。測試時間間隔為每個測試點的測試時間，也為每兩個相鄰測試點的時間間隔，測試時間間隔可在5—999S之間進行設置。在該界面下，按返回鍵即返回上一級功能選擇畫面，設置完成之后按開始測試按鍵進入正極接地測試界面，如下圖示： 在正極接地測試界面中，測試阻抗一欄顯示的為用戶選中的測試點；當前測試阻抗：表示當前接地阻抗；時間：測試時間，達到設置測試時間間隔之后進入下一個測試點的測試，一個測試點時間達到設定值之后，自動停止測試。正對地電壓：顯示當前正極對地電壓；負對地電壓：顯示當前負極對地電壓系統電壓：顯示正極與負極之間的電壓接點I狀態：顯示接點I斷開或閉合；接點II狀態：顯示接點II斷開或閉合；查看曲線：可實時查看正對地電壓，負對地電壓曲線變化；在測試過程中可以按停止測試按鍵退出當前測試，返回上一級設置界面。5．2．2 負極接地測試在在線測試項目功能選擇菜單下選擇負極接地測試后，即進入負極接地測試設置界面，詳細測試過程可參照常5.2.1正極接地測試項目進行
