永州局部放電檢測儀 成套設備的檢查和連接1、成套設備到達用戶后檢查各部件外觀是否完好無損。2、用搖表和直流電阻測試儀測量變壓器的絕緣電阻和直流電阻與出廠試驗報告是否相符。3、各部件按主回路原理圖連接可靠。成套設備的操作說明1、合上控制臺電源，打開鑰匙開關，此時停止指示燈及高壓電壓表數碼管亮；2、將試品所需耐壓時間設定好（調面板上時間繼電器拔盤）；3、按下啟動按鈕，啟動燈亮，停止指示燈滅；4、按下升壓按鈕，升壓指示燈亮，當電壓要到所需電壓值時，點動按升壓按鈕到所需耐壓值，按下耐壓計時按鈕，耐壓計時開始，時間到后調壓器自動降壓到零位，按停止按鈕，再按一下耐壓計時按鈕，關閉鑰匙開關，切斷所有電源，耐壓試驗結束； 5、在升壓過程或耐壓計時過程中，如試品擊穿、變壓器過載或變壓器過壓時，過壓過流保護動作，自動切斷主電源，調壓器降壓到零位，再按啟動按鈕，可繼續升壓，若不升壓就切斷所有電源，檢查試品；6、如需再次試驗，重復操作步驟2~4。7、如需做局放試驗時請參考局放儀使用說明書。注意事項1、本設備只能短時運行（額定容量下30分鐘）；2、此套設備為高壓設備，故每次使用前將設備外表面灰塵擦干凈，保持環境清潔；3、高壓危險，試驗時人員遠離試驗區域；4、所有設備及試品須接地牢靠；5、變壓器高壓尾須直接接地或經電流表、互感器接地；6、測量線圈有一端必須接地且嚴禁兩端子短路；7、定期檢查調壓器傳動部件和上、下限位開關是否正常；8、使用過程中如出現異常情況，即該停電檢查，若不能解決，請與我公司及時聯系處理。青島天正華意電氣設備有限公司

<永州>天正華意電氣設備有限公司

永州局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要?。∫缘?個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載?！按终{”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好?！癋H”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因為這樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因為試品的不同，整個試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

永州局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

<永州>天正華意電氣設備有限公司
數字式絕緣子超聲波探傷儀2023已更新(實力/廠家) <永州>天正華意電氣設備有限公司

永州局部放電檢測儀放電類型和放電源的辨認先介紹一下示波屏上的橢圓軌跡，它是順時針方向旋轉，正零標脈沖表示試驗電壓開始由負變向正極性；負零標脈沖則與之相反，兩零標間的中點為試驗電壓的正、負峰值部位。從橢圓上的放電圖形辯認放電類型以及識別各種干擾是一門技術性很強并需有豐富實踐經驗的學問（再結合其他方法予以確認）。CIGRE（國際大電網會議）也為須此專門編了放電圖形識譜的小冊子，它是根據放電圖形中放電位置、移動與否，正負半周的放電幅值一致程度以及放電幅值隨試驗電壓及加壓時間的變化特征來判斷的，這里只能粗略加以介紹。一般來說來，視為真正的內部氣泡形成的局部放電，其主要特征是放電大多產生在靠近試驗電壓峰值前上升部位的兩半周內。（1）典型的內部氣泡局部放電（見圖五），波形特征：a放電主要顯示在試驗電壓由零升到峰值的兩個橢圓相限內。b在起始電壓 Ui時放電通常發生在峰值附近，試驗電壓超過 Ui時，放電向零位延伸。c兩個相反半周上放電次數和幅值大致相同（相差至3：1）。d放電波形可分辨。這里又有幾種情況：1）如果放電幅值隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電；2）如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。圖 五（2）金屬與介質間氣泡的放電（見圖六 a），波形特征：正半周有很多幅值小的放電，負半周有少數幅值大的放電，幅值相差可達10：1。其它同上，典型例子是絕緣與導體粘附不佳的聚乙烯電纜放電。如果隨試驗電壓升高，放電幅值也增大，而且放電波形變得模糊，則往往中含有不同大小多個氣泡，或者是外露的金屬與介質表面之間出現的放電

永州局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事項6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小。6.1.3、試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路6.2.1、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的“5.1、常用試驗回路”選擇。通常情況下選擇“并聯法”測試回路。、選擇合適的檢測阻抗（輸入單元），見附錄一：“檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電6.3、設備操作設備驅動程序安裝本系統在WINDOWS XP 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法。6.3.1.1采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤（win2000xp路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。

<永州>天正華意電氣設備有限公司

永州局部放電檢測儀常用試驗回路和試驗形式5.1、常用試驗回路（試品接入輸入單元的方法）5.1.1標準接法電路-并聯法：試品電容Cx與輸入單元并聯，它適合于必須接地的試品，這個電路的缺點是試驗變的雜散電容和試品電容Cx并聯，這雜散電容對于大容量試品來說固然可以忽略，而對于小電容試品來說容易引起誤差，當然，采用正確的獨立小方波直接校正法可以避免這種誤差。圖二：并聯法5.1.2、串聯法：它實際上是將Cx與Ck互換一下，讓試品電容Cx與輸入單元串聯，這種電路要求試品低壓端對地懸浮，其好處是變壓器對地雜散電容與耦合電容并聯。在試品電容小于對地雜散電容時可以不接耦合電容器，讓對地雜散電容來代替Ck，可給試驗帶來簡便。本電路的主要缺點是試品高壓擊穿時可能損壞輸入單元。圖三：串聯法5.1.3、平衡法：它要求兩個試品相似，至少電容是同一數量級，為了使測量結果好，兩試品的介質損耗角正切，尤其是它們的頻率關系相同。本電路的優點是可以部分抑制外來干擾，并可變壓器對地雜散電容的影響，也可比不平衡電路的試驗電壓取得高。它的缺點是，除了需要相似的兩個試品外，當產生放電時，必須辨別是哪個試品放電。圖四：平衡法5.1.4、橋式法：這種電路的主要優點是對外來干擾有額外的抑制作用，因為通過電橋的平衡來抑制掉外干擾的影響，抑制比很高。其缺點是試驗電路復雜，限制條件多，對試驗人員技術水平有較高要求。圖五：橋式法5.2、常用試驗形式5.2.1、工頻試驗5.2.2、中頻試驗5.2.3、工頻串聯諧振試驗圖六：局部放電試驗標準接法電路（直接法的并聯法）圖中：A－輸入單元的初級始端；B－輸入單元的初級末端，C－輸入單元的初級中心抽頭，E－輸入單元地。

<永州>天正華意電氣設備有限公司

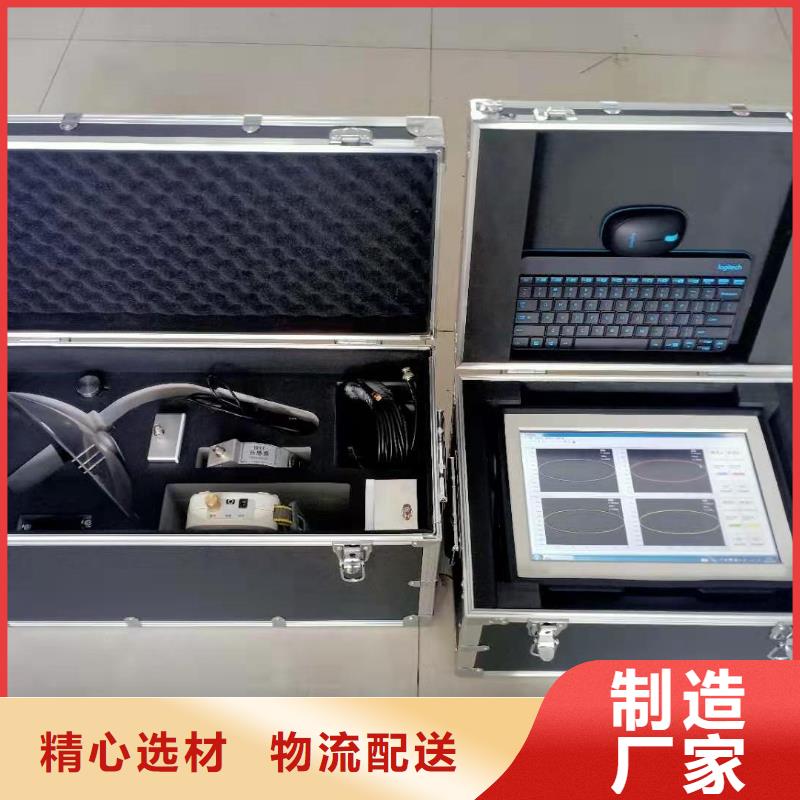

永州局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀?。槐狙b置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠對每一個所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

數字式絕緣子超聲波探傷儀2023已更新(實力/廠家) <永州>天正華意電氣設備有限公司

永州局部放電檢測儀儀器主要功能特點1.便攜式設計、堅固耐用，使用方便檢測主機為便攜式設計，防塵、防震、防干擾，外殼選用合金材料，使用數控機床加工而成，殼體堅固可靠且重量輕，采用觸摸屏設計，只需點擊屏幕就可以完成相關操作，便于在不方便連接外置鼠標的現場環境中使用.選用6.5寸高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。2.多種檢測方法，抗干擾能力強系統能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場檢測、超聲波檢測、高頻磁場檢測等多方法。3.操作簡單，實現在線、非接觸式測量系統操作簡單方便，檢測時傳感器與測試品無任何接線，被試設備無需停電，可通過非接觸方式檢測電纜局放信號。4.人性化軟件設計，使用簡單方便裝置顯示界面人機友好，可在不同的環境下清晰顯示畫面，便于現場測試人員快速讀??；本裝置軟件采用傳統Windows軟件界面，軟件界面為全中文顯示，波形顯示界面、趨勢圖顯示界面、參數設置界面等功能模塊采用人性化設計，操作簡單實用方便。5.檢測軟件設置簡單，容易上手本軟件采用集成化、模塊化、智能化設計，將復雜的現場檢測參數配置集成到軟件內部，使用者只需對軟件進行簡單的參數設置就可以開始現場檢測。軟件將這些參數設置集中在一個界面，可通過主界面的設置按鈕直接訪問，各功能說明清晰明了，通過鼠標點擊就可以輕松更改相應設置操作簡單使用方便。6.軟件檢測功能強大系統可以提供局放信號的相位信息，幅值信息，及放電脈沖間的間隔時間，有助于判斷放電類型及嚴重程度。能夠控制硬件的觸發，且正、負極性放電脈沖的觸發閾值可獨立設定。能夠保存局部放電信號的PRPD相位譜圖文件，能夠保存局部放電信號的波形文件，保存測試時的相應硬件參數配置。能夠對每一個所保存的信號點的波形進行分析，測試圖形可進行復制以及任意疊加比較，相減比較等。7.裝置內置大容量鋰電池，可長時間續航本裝置采用大容量鋰電池供電，可以方便的對大范圍內的高壓電纜進行檢測，電池的持續工作時間可達2~4小時；如需長時間連續使用只需提供一個配套的外部電源即可。

永州局部放電檢測儀系統測量步驟：局放試驗通電的前提條件：良好正確的聯接好了試驗電路，試驗高壓區內沒有任何人員，校正脈沖發生器已經拿開。步驟1、在軟件界面右側功能區內，點擊“連續”鍵，儀器進入連續測量狀態。步驟2、啟動升壓裝置，升壓，并跟蹤觀察放電趨勢步驟3、使用屏幕放大和時間窗工具獲取局放信號步驟4、可以使用直線方式、橢圓方式、正弦方式來觀察局放出現的相位步驟5、使用單次測量方法終讀取數據步驟6、可生成試驗報告步驟7、結束試驗，降壓到零，并切斷試驗區電源。系統常規的參數設置：FH:200 FL:20增益粗調：3增益細調：盡量選小數值，以不過載為準。觸發方式：內觸發觸發同步方式：分內、外觸發方式，內觸發為儀器電源同步觸發，頻率50Hz，外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。外觸發同步信號輸入電壓：5~100V，輸入功率＜1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理，隔離器件可以是電壓互感器或者變壓器。如，變壓器感應局放試驗時，常規使用200Hz的中頻發動機電源，一般發動機輸出0~800V可使用1000V:100V的電壓互感器隔離。隔離后的0~80V的電壓信號作為觸發信號接入局放儀觸發信號輸入端。

<永州>天正華意電氣設備有限公司

永州局部放電檢測儀測量US試驗有4種顯示圖：波形圖，幅值模式和脈沖模式，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區顯示正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行US試驗相關參數設置。?數據區顯示當前測量過程中的有效值、背景值、50Hz、100Hz和當前值。?圖表區波形圖—波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。連續模式—連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法?？裳杆贆z測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。 脈沖模式—GIS 等設備中顆粒在電場的作用下會升起而跳動。顆粒運動時會產生聲音。脈沖圖譜檢測用于測量顆粒的飛行時間。系統測量脈沖信號之間的間隔，并根據幅值及時間間隔，用圖譜中的一個點表示出來，終進行脈沖分布統計。

永州局部放電檢測儀局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。四、局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。

<永州>天正華意電氣設備有限公司

永州局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

<永州>天正華意電氣設備有限公司 數字式絕緣子超聲波探傷儀2023已更新(實力/廠家)
<永州>天正華意電氣設備有限公司

永州局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事項6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小。6.1.3、試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路6.2.1、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的“5.1、常用試驗回路”選擇。通常情況下選擇“并聯法”測試回路。、選擇合適的檢測阻抗（輸入單元），見附錄一：“檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電6.3、設備操作設備驅動程序安裝本系統在WINDOWS XP 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法。6.3.1.1采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤（win2000xp路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。

數字式絕緣子超聲波探傷儀2023已更新(實力/廠家)

永州局部放電檢測儀局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。四、局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。
