以下是:全自動變比測試儀全國走貨的產品參數
產品參數
產品價格666/臺
發貨期限1
供貨總量1000
運費說明含稅
小起訂1
質量等級0.02
是否廠家
產品材質鋁合金
產品品牌青島天正華意電氣
產品規格158
發貨城市青島
產品產地青島
加工定制
產品型號TH-
可售賣地全國
產品重量5
產品顏色
質保時間三年
外形尺寸158
適用領域電氣
質量認證9000
產品功率5
工作溫度45
以下是:全自動變比測試儀全國走貨的圖文視頻
全自動變比測試儀全國走貨
  • 全自動變比測試儀全國走貨
  • 全自動變比測試儀全國走貨
  • 全自動變比測試儀全國走貨
  • 全自動變比測試儀全國走貨
  • 全自動變比測試儀全國走貨

【導語】:您是想要在湖南省永州市采購高質量的全自動變比測試儀全國走貨產品嗎?天正華意電氣設備(永州市分公司)是您的不二之選!我們致力于提供品質保證、價格優惠的全自動變比測試儀全國走貨產品,品種齊全,不斷創新,致力于滿足廣大客戶的多種需求,聯系人:楊經理-18762195566,QQ:805146545,地址:《平度市平安路2號》。 湖南省,永州市 西漢元朔五年(前124年),始置泉陵侯國以來,永州已有2100多年的建制史,是國務院批復確定的歷史文化名城,首批“全國禁毒示范城市”名單城市、森林城市,境內通過湘江北上可抵長江,南下經靈渠可通珠江水系,自古代便是重要的交通要塞,是湖南通往廣西、海南、粵西及西南各地的門戶;此外,還是懷素、黃蓋、周敦頤、李達、陶鑄等歷史名人的故鄉,有九嶷山、浯溪碑林、陽明山森林公園等4A景點。2021年1月29日,入選湖南省真抓實干成效明顯的地區名單。

永州全自動變比測試儀全國走貨

永州直流電阻測試儀按“左右”鍵選擇“縮放”或“標尺”選項,按“上下”鍵修改所選參數,其中“縮放”指波形的縮放比例,如1:1指波形按1:1進行顯示,如1:2指波形被縮小2倍進行顯示,依此類推(儀器在“波形顯示”屏時總是自動縮放到儀器液晶屏全屏顯示的比例),用戶可根據需要調節縮放比例,其中波形越被放大,波形分析時光標移動分辨率越高,分析結果精度越高,波形越被縮小,波形分析時光標移動分辨率越低,但波形壓縮成整屏顯示時,顯示更直觀;“標尺”t1指左面的豎線光標,t2指右面的豎線光標,當相應標尺被選擇后顯示實線,未被選擇時顯示虛線,轉動“飛梭”來移動所選的標尺,當需要光標慢速移動時緩慢轉動“飛梭”,當需要光標快速移動時可快速轉動“飛梭”,兩標尺在移動過程中不能相互穿越只能重合,任何時候按下“飛梭”,波形恢復到初始顯示狀態。上面的電阻值為標尺之間的平均電阻值(兩標尺重合后為標尺所在位置的瞬時電阻值),左下面的ΔT為兩標尺之間的時間,下面的電阻值為t2標尺所在位置所指示的瞬時電阻值。儀器可打印出兩標尺間的平均電阻值(在“分析數據打印”屏稱為過渡電阻值),對于A相波形,調整兩標尺,使之位于在波形中電流通過限流電阻的那一段(通常為 點位置的平滑處),這時上方顯示的電阻值即為兩標尺之間的平均電阻值,這時按“確認”鍵進入“分析數據打印”項打印A相的過渡電阻值, B相、C相和A相的測量、打印設置原理相同。儀器可打印出t2標尺所在位置的瞬時電阻值,基本原則是:要看哪一點的電阻值,就把t2標尺移動到那一點,如想測量、打印A相瞬時電阻值,可將t2標尺移動到想要測量的位置,這時下方顯示的電阻值即為t2標尺所在位置的瞬時電阻值,這時按“確認”鍵進入“分析數據打印”項打印A相的瞬時電阻值,B相、C相和A相的測量、打印原理相同。注意:當波形有抖動時,應盡可能找比較平滑段。波形分析時還應注意,M型有一些是并聯雙斷口結構,這時測試的電阻值是銘牌標定值的1/2。如用1A檔測量時,當波形出現過零點且持續2ms以上時,可換成0.5A檔測。如果用0.5A檔測,阻值也超過儀器測量范圍,很可能存在接觸不良或有松動處,此時應慎重對待多測幾次。 調節兩標尺的位置,將t1標尺移至A相波形的起點(即波形開始下降的點),t2標尺移至A相波形的終點(即波形 向上升起的拐點),此時顯示屏左下方的Δt數值即為A相波形的過渡時間,此時按“確認”鍵進入“分析數據打印”項打印A相的過渡時間,同理,根據B、C相波形的起點、終點調整兩標尺的位置,再分別打印出B、C相波形的過渡時間。確定過渡時間的基本原則是:起始時間從曲線向下的拐點開始;結束時間從曲線 一個向上的拐點終止

<永州>天正華意電氣設備有限公司

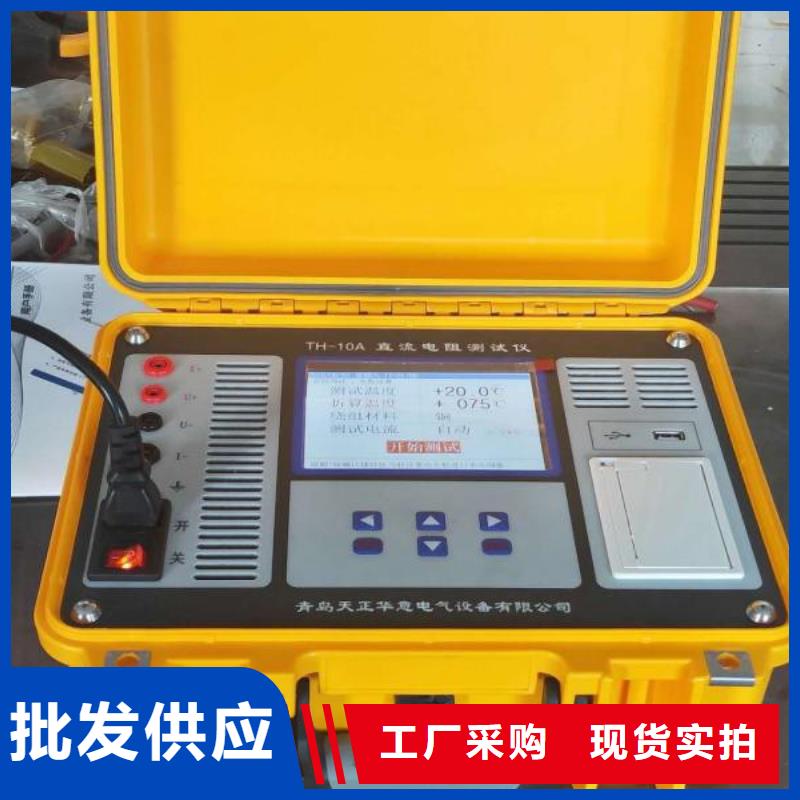

永州直流電阻測試儀繞組的直流電阻測量是變壓器的例行試驗之一,其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等,以保證變壓器的運行。本公司開發生產的系列變壓器直流電阻測試儀采用32位ARM內核作為處理的核心,對整機進行控制,自動完成自校、穩流判斷、數據處理、阻值顯示等功能,可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、測試完畢后先關閉電源,再拆除測試線。7、測量無載調壓變壓器,一定要等放電指示停止后,切換檔位。8、在測試過程中,禁止移動測試夾和供電線路。三、性能特點及技術指標1.輸出電流及量程:輸出電流:0-40A量程0.1m-20K。電流 量程 電流 量程40A 0.1m-0.5 2A 500m-1020A 0.5m-1 0.5A 5-4010A 1m-2 20mA 20-1K注:超出以上量程請用自動測試功能。2.測試精度: 0.2% 分辨度: 0.1。3.儀器采用65K真彩色液晶顯示,中文菜單提示,操作方便。4.具有大容量存儲功能,可存儲2000條測試記錄,5.工作電源: AC220V±10﹪ 6.工作溫度:﹣10℃~40℃。  7.工作濕度:環境濕度<80%RH 。   8.儀器重量:6㎏。四、系統介紹1.AC220 電源插座,自帶開關及保險倉  2.接地柱: 地線接線端子3.I+ I-:輸出電流端子4.V+  V-:采樣電壓端子5.“▲”、“▼”、“”、“”選擇按鍵,“”復用“保存”功能。 6.確認鍵:確認當前選擇,在測試狀態下,按確認鍵打印數據。7.取消鍵:按下此鍵,菜單返回上一級。8.復位鍵:測試完畢或中斷工作,按下此鍵儀器回到初始狀態。五、測試與操作方法1.將隨機配備的專用測試線取出,其中紅、黑兩把測試鉗分別夾到被測試品的兩個采樣端,并用力摩擦接觸點,測試線的另一端與儀器的接線端子對應接好。(注意紅、黑顏色對應,且粗線接電流端子,細線接電壓端子)


永州全自動變比測試儀全國走貨

永州直流電阻測試儀存儲查詢在“主菜單”屏下選中“存儲查詢”選項,按“確認”鍵進入“目錄索引”屏(見圖十九)。如果沒有存儲數據,會提示“無存儲記錄!!”圖十九屏幕中部顯示存儲的目錄,每一行代表一條存儲記錄,試品編號欄顯示該條記錄所測試品編號,內容摘要欄顯示該條記錄的簡要信息,包括測試繞組及測試時間。屏幕底部顯示存儲的目錄索引信息。(001/002)頁:001表示當前顯示的存儲目錄的第1頁, 002表示共有2頁目錄信息。按“左右”鍵可對存儲,目錄進行翻頁操作,按“上下”鍵可移動“查看”按鈕的光標,按“確認”可閱讀光標所在行的測試記錄詳細內容(見圖二十)。按“取消”鍵返回上一屏。圖二十“左右”鍵選擇菜單項,“確認”鍵執行當前選項,取消鍵返回上一屏。?存儲打印:將當前查詢的存儲數據進行打印。?轉存優盤:將當前查詢的存儲數據轉存到外接優盤。5.3.5時鐘設置在“主菜單”屏下選中“時鐘設置”選項,按“確認”鍵進入“時鐘設置”屏(見圖二十一)。圖二十一在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇,按“上下”鍵修改所選項,按“確認”鍵保存當前設置并返回“主菜單”屏,按“取消”鍵放棄當前設置并返回“主菜單”屏。(注:本時鐘設置功能可根據閏年自動計算二月份的天數,并能根據所設置日期自動計算出星期幾。)5.3.6廠家設置此項為廠家設置項,需要密碼,用戶不能設置。6 注意事項6. 1在無載調壓繞組,不允許在測試過程中或未放完電時切換無載分接開關。6. 2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6. 3在高壓端子測試過程中,變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單,訂購產品交貨時,請當場檢驗并填好保修單。7.2 自購機之日起,憑保修單保修兩年,終身維護。在保修期內,維修不收維修費;保修期外,維修調試收取適當費用。7.3 屬下列情況之一者不予保修:7.3.1 用戶對產品有自行拆卸或對產品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重損壞。7.3.3 屬于用戶其它原因造成的損壞。


<永州>天正華意電氣設備有限公司

永州直流電阻測試儀當三相阻值測試完畢后,儀器自動計算出三相不平衡率(見圖二十五)。測試該相繞組時溫度值圖二十五?繼續測試:儀器將刪除數據,重新進行測量。?結果打印:將測試結果進行打印。?結果存儲:將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項,“確認”鍵執行當前選項。按“取消”鍵,返回上一屏。5.5.5無線測溫模塊將溫度探頭和膠棒天線與無線測溫模塊連接好,按下無線測溫模塊開關機鍵,2秒鐘模塊開機(運行燈閃爍提示已開機)。將溫度探頭插入試品內部,無線測溫模塊即可將實時采集到的溫度上傳至主機。如電源燈閃爍,指示電源欠電,請及時充電。不用時長按開關機鍵2秒鐘,運行燈熄滅,提示已關機。5.6 存儲查詢在“主菜單”屏下選中“存儲查詢”選項,按“確認”鍵進入“存儲查詢選擇”屏(見圖二十六)。圖二十六5.6.1有載存儲查詢在“存儲查詢選擇”屏下選中“有載存儲查詢”選項,按“確認”鍵進入“有載存儲查詢”屏(見圖二十七)。如果沒有存儲數據,會提示“無存儲記錄!!”圖二十七屏幕上部和中部顯示存儲的數據信息,屏幕底部顯示存儲的查詢索引:存儲001/020:001表示當前查詢的存儲數據的位置,即第幾條存儲記錄,其中001表示 的存儲記錄。020表示共存儲了多少條測試記錄。在此界面按“確認”鍵進入該條記錄的“波形數據”屏,見圖二十八。圖二十八?波形分析:參見4.5.2.1.2 波形分析。?轉存優盤:將當前查詢的存儲數據轉存到外接優盤,BMP圖形格式。?波形打印:將當前查詢的存儲數據進行打印。5.6.2直阻存儲查詢在“存儲查詢選擇”屏下選中“直阻測試查詢”選項,按“確認”鍵進入“直阻測試查詢”屏(見圖二十九)。如果沒有存儲數據,會提示“無存儲記錄!!”圖二十九屏幕上部和中部顯示存儲的數據信息,屏幕底部顯示存儲的查詢索引:存儲001/020:001表示當前查詢的存儲數據的位置,即第幾條存儲記錄,其中001表示 的存儲記錄。020表示共存儲了多少條測試記錄。在有存儲數據的情況下,在“存儲查詢”屏下按“左右”鍵進行不同存儲信息的查詢,按“確認”鍵彈出功能菜單,可進行“存儲打印”、“轉存優盤”操作。?存儲打印:將當前查詢的存儲數據進行打印。?


永州直流電阻測試儀 變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路,可以檢測電壓分接開關的各個位置接觸是否良好引出線是否有斷裂,多股導線并繞是否有斷股等情況。該儀器采用全新電源技術,具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制,自動化程度高,具有自動放電和放電報警功能,可靠。儀器測試精度高,操作簡便,可實現變壓器直流電阻的快速測量。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用,但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。5、測試完畢后一定要先按復位鍵,等放電報警聲響結束后方可關閉電源,再拆除測試線。6、測試過程中,禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制,自動化程度高,操作簡便。2、交/直流兩種工作方式,現場有無市電均可使用。3、采用全新電源技術,電流檔位多,測量范圍寬,可根據負載自動選擇測試電流。4、保護功能完善,性能更可靠。 5、具有放電聲響報警,放電指示清晰,減少誤操作。6、響應速度快,測量數據穩定,測試過程中自動刷新數據。7、智能化功率管理技術,有效減輕儀器內部發熱,節約能源。8、不掉電時鐘及不掉電存儲器,可 保存數據。9、熱敏打印機,高速、靜音。四、技術指標1、輸出電流:自動、10A、 5A、1A、200mA、40mA、<5mA2、分辨率:0.1μΩ3、量程:100Ω~100KΩ (<5mA檔)1Ω~250Ω (40mA檔)100mΩ~50Ω (200mA檔)5mΩ~10Ω (1A檔)1mΩ~2Ω (5A檔)0~1Ω (10A檔)0~100KΩ (自動檔)4、準確度: 0.2%5、工作溫度:-10~40℃6、工作濕度:<80%RH,不結露

<永州>天正華意電氣設備有限公司 永州全自動變比測試儀全國走貨

永州直流電阻測試儀技術指標3.1量程:單相: 20 A 0.500mΩ~1.000Ω 10A 1.000mΩ~2.000Ω 5 A 10.00mΩ~4.000Ω 1 A 100.0mΩ~20.00Ω0.1A 1.000 Ω~200.0Ω三相: 10A + 10A 1.000mΩ~0.800Ω 5 A + 5 A 10.00mΩ~1.600Ω1 A + 1 A 100.0mΩ~8.000Ω 3.2準確度:±(讀數×0.2%+2字)3.3 分辨率:0.1uΩ3.4 工作電源:AC220V±10% 50/60Hz3.5 使用溫度:-10℃~50℃ 3.6相對濕度:<90%,不結露3.7儀器體積:410×290×220mm3.8儀器重量:8.7Kg(不包括測試線)4 面板及接線端子介紹圖一4.1 測試接線區: 黃、綠、紅、黑4色接線座,分別對應A、B、C三相與中性點O,和測試線(黃、綠、紅、黑)棒彈側對應連接,測試線另一端有黃、綠、紅、黑4色測試鉗,可接變壓器高、中、低壓任一繞組(如無中性點O套管,將黑色測試鉗懸空即可)。4.2 顯示屏: 320×240點陣液晶,帶LED背光,顯示操作菜單和測試結果。4.3 按鍵: 操作儀器用。 “↑↓”為“上下”鍵,選擇移動或修改數據;“←→”為“左右”鍵,選擇移動或修改數據;“確認”鍵,確認當前操作;“取消”鍵,放棄當前操作。4.4 優盤接口: 外接優盤用,用來存儲測試數據,請使用FAT或FAT32格式的U盤。在存儲過程中,嚴禁撥出優盤。4.5 打印機: 打印測試結果。4.6 接地端子: 儀器必須可靠接地。現場接地點可能有油漆或銹蝕,必須干凈。4.7 電源開關: 整機電源開關和電源插座,保險管座與電源插座一體,保險管規格為250V/5A,尺寸φ5mm×20mm,應使用相同規格的保險管。5 操作使用說明 5.1 測試接線測試線的黃、綠、紅、黑測試鉗接被測試品高壓(中壓或低壓)端的A、B、C、O套管(如無中性點O套管,將黑色測試鉗懸空即可)。5.2 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后,正常時指示燈為常亮,缺紙時指示燈閃爍。按一次按鍵,打印機走紙。 打印機自檢:按住按鍵不放,同時給打印機上電,即打印出自檢條。打印機換紙:扣出旋轉扳手,打開紙倉蓋;把打印紙裝入,并拉出一截(超出一點撕紙牙齒),注意把紙放整齊,紙的方向為有藥液一面(光滑面)向上;合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭,并把旋轉扳手推入復位。

<永州>天正華意電氣設備有限公司

永州直流電阻測試儀測量過程如下:圖二十三相測量將先測量出單相AO阻值,如選擇“自動模式”待阻值穩定后裝置將自動切換到三相充電計算三相電阻值;如選擇“手動模式”,則需人為判斷阻值穩定,手動確認。單相AO阻值測試完成后,儀器自動單相放電,放電完成后自動進行三相充電并計算三相電阻值(見圖二十一、二十二)。圖二十一22℃測量值 75℃折算值不平衡率圖二十二在此界面,按“確認”鍵,鎖定屏幕數據,可進行打印、存儲等數據操作(見圖二十三);按“取消”鍵,停止測試,并開始放電,放電完成后,儀器自動返回直阻參數設置屏。圖二十三在“實時測量”狀態可對變壓器的有載分接開關進行調檔操作,儀器將自動跟蹤測試調檔后的電阻值,上、下鍵可修改分接位。?繼續測試:解除數據鎖定,測試數據實時刷新。?結果打印:將測試結果進行打印。?結果存儲:將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項,“確認”鍵執行當前選項。按“取消”鍵,停止測試,并開始放電,放電完成后,儀器自動返回直阻參數設置屏。三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后,可進行Y型和△型繞組的三相自動測量。兩種繞組,測試過程相同,現以Y型繞組舉例說明,如圖二十四圖二十四在此界面,用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下,儀器自動判斷阻值穩定,停止放電,進行下一相測試;在手動模式下,需用戶自己判斷阻值穩定,選擇測試下一相。



永州直流電阻測試儀溫度設置:按循環鍵,將光標移至選擇設置,如下圖 此時按選擇鍵,滾動顯示不同的待選項(溫度、時間、參數、導出)。選定溫度后,按確認鍵,進入溫度設置界面,如下圖:通過循環鍵,將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵(上調)和選擇鍵(下調)來改變當前值。根據需要設置當前溫度和折算溫度,選擇好材質,通過循環鍵將光標移動到存儲,按確認鍵保存設置,并返回至初始界面。4、時間設置在開機界面中,按循環鍵將光標移動到選擇設置,如下圖:此時,按選擇鍵,將當前選項切換至時間,按確認鍵可進入時鐘修改界面,如下圖:在上圖中,按循環鍵可將光標在各個日期數據之間移動,按選擇鍵減小數據,按確認鍵增加數據。修改后按復位保存并退出至初始界面。5、數據查詢開機狀態下,按循環鍵將光標移動到查詢數據菜單,然后按確認鍵進入數據查詢。此時,按循環鍵上翻記錄,按確認鍵下翻記錄,按選擇鍵打印當前數據,按復位退出查詢界面。七、注意事項1、連接測試夾與連接接地線時,要注意接觸端長期裸露在空氣中,表面覆蓋了一層氧化膜,該氧化膜可能造成測量結果不穩定或不準確,所以在接線時要注意清理氧化膜,或者測試夾與引出端連接好后,用力的扭動幾下測試夾以劃破氧化膜保證連接良好

<永州>天正華意電氣設備有限公司 永州全自動變比測試儀全國走貨

永州直流電阻測試儀上圖中,圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。2、開機、測試、打印開機后屏幕顯示初始界面,如下圖:◆選擇電流:按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后,按選擇鍵可滾動顯示不同的待選測試電流值(自動、10A、5A、1A、200mA、40mA、<5mA)。◆測試:選定測試電流后,按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后,就會顯示所測阻值,如下圖。其中,R為實測電阻,Rt為折算電阻。測試結果穩定后,儀器自動保存測試數據。(折算溫度請參考本說明書:六、3 溫度設置,如果不進行溫度設置,則默認為上一次設定值)。當選擇自動測試時,儀器會根據試品情況自動選擇合適的電流進行測試。◆打印:顯示測試結果后,長按選擇鍵可打印測試結果。◆結束測試:測試完畢后,按復位鍵,儀器停止輸出電流,屏幕恢復初始狀態,放電報警聲響起。等放電報警聲結束后,方可重新接線進行下次測量,或關斷電源后拆下測試線與電源線結束測量。(注意:應先按復位鍵,等待放電報警聲音結束以后,再斷電拆線,否則將有可能導致人員觸電。)3、溫度設置:按循環鍵,將光標移至選擇設置,如下圖:此時按選擇鍵,滾動顯示不同的待選項(溫度、時間、參數、導出)。選定溫度后,按確認鍵,進入溫度設置界面,如下圖:通過循環鍵,將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵(上調)和選擇鍵(下調)來改變當前值。根據需要設置當前溫度和折算溫度,選擇好材質,通過循環鍵將光標移動到存儲,按確認鍵保存設置,并返回至初始界面。4、時間設置在開機界面中,按循環鍵將光標移動到選擇設置,如下圖:此時,按選擇鍵,將當前選項切換至時間,按確認鍵可進入時鐘修改界面,如下圖:在上圖中,按循環鍵可將光標在各個日期數據之間移動,按選擇鍵減小數據,按確認鍵增加數據,按復位鍵保存并退出至初始界面。5、數據查詢在開機狀態下,按循環鍵將光標移動到查詢數據菜單,然后按確認鍵進入數據查詢數據界面。此時,按循環鍵上翻記錄,按確認鍵下翻記錄,按選擇鍵打印當前數據,按復位退出查詢界面。6、數據導出插上U盤,按循環鍵將光標移動到選擇設置,按選擇鍵,將當前選項切換至導出。按確認鍵,儀器中存儲的測試結果將導出至U盤。U盤中會出現一個“直阻.TXT”的文件,在電腦上打開該文件,顯示內容如下:七、儀器自檢如果用戶使用過程中,懷疑儀器故障,或懷疑測試結果不準確,可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖:將標準電阻接至儀器的接線柱上,如下圖:按照正常測試步驟測試標準電阻的阻值,測試結果若與標準電阻上標明的阻值相符,說明儀器狀態正常,可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后,都會造成電量不足,需要對儀器電池進行充電。充電時插上配套充電器,此時充電器上指示燈變為紅燈,開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成,這時可以拔掉充電器。


永州直流電阻測試儀 儀器開關。2、按鍵F0:復位按鍵,執行儀器復位動作,使儀器回到待機狀態。F1:OK,確認按鍵。F2~F5:方向鍵。F6:返回上一級界面。F7:測試,執行測試操作。F8:打印按鍵,用來執行打印測試結果(打印機為選配件)。F9:查詢記錄。(F0~F9也為功能按鍵,根據屏幕提示對應當前屏幕界面的相應功能。)3、串口RS232(選配):通訊接口,用于數據通訊。4、打印接口(打印機為選配件):用于連接微型打印機,打印輸出測試數據。5、液晶觸屏:顯示交互信息并可觸摸操作。6、I+、 I- : I+為輸出電流正,I-為輸出電流負。7、V+、V- : V+為電壓線正端,V-為電壓線負端。9、充電接口:當儀器顯示電池電量低或長時間不使用時,應通過充電接口給儀器電池充電(用戶應每月至少為儀器充電一次)。六、測試與操作方法 儀器接線見下圖:將紅色測試線粗線接到I+上, 細線接到V+上,測試鉗夾到試品一端,將黑色測試線粗線接到I-上,細線接到V-上,測試鉗接到試品另一端。1、開機開機后屏幕會顯示儀器初始化狀態,稍后進入主頁面,如下圖:2、測試、打印、存儲儀器界面可直接進行觸摸操作。也可按【←】或【→】鍵,高亮光標會在“選擇電流”、“相別分接”、“開始測試”、“測試設置”、“數據查詢”、“系統設置”六個圖標間移動,表示相應功能已被選中。①.選擇測試電流:觸屏:接觸摸圖標上的“+”號或“-”號改變電流。按鍵:按【←】或【→】鍵選中“選擇電流”圖標,然后按【↑】或【↓】鍵增大或減小電流。②.編輯測試相別和分接:觸屏:直接觸摸圖標上的“+”號或“-”號修改相別或分接。按鍵:按【←】或【→】鍵選中“相別分接”圖標,然后按【↑】或【↓】鍵進入編輯狀態,待編輯的內容下方會出現下劃線,此時按【←】或【→】鍵在相別和分接間切換,按【↑】或【↓】鍵修改相別或分接。編輯完畢后連按兩次【←】或【→】鍵返回。③.開始測試:觸屏:直接觸摸“開始測試”圖標。按鍵:按【測試】鍵開始測試,或按【←】或【→】選中“開始測試”圖標,按【確定】開始測試。開始測試后,儀器進入測試頁面,屏幕左下角的狀態欄顯示“充電中”,即時數據的“測試電流”顯示通過試品的電流值。如下圖:稍候顯示“測試中”,說明充電完畢,進入測試狀態。
