永州模擬斷路器五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。

永州模擬斷路器使用說明1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮，“手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮，“手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60mS斷開(手動跳閘指示燈指示手動跳閘接點的狀態，綠燈亮時接點閉合)?！笆痔狱c”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗。3、保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。4、合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。

永州模擬斷路器 模擬斷路器與保護測試儀配合進行保護裝置整組傳動試驗系統接線圖模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，別一路不接。在保護裝置的測試過程中，模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。圖4 接入實際二次回示意圖在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。

永州模擬斷路器 注意：1. 分、合閘輸入回路是獨立分開的。2. 分位、合位 1、合位 2 輸出繼電器信號接入設備時，輸入必須為有源輸入且“﹢”極接高電位，“-”極接低電位，禁止極性錯誤。接線方式如下圖所示：分位輸出接線圖2.分/合閘時間設置根據一次設備斷路器的分、合閘時間參數設置分閘時間（10ms～90ms)、合閘時間（20ms～180ms）。3.接入供電電源打開電源開關后合閘指示燈亮，表示設備電源接通。同時，合閘繼電器導通，同時指示燈點亮表示合閘繼電器接點的初始狀態為常閉狀態，分閘指示燈處于不亮狀態，表示分閘繼電器接點處于常開狀態。4.測試開關合閘處于通電狀態下，當檢測到分閘輸入電壓后，自動讀取用戶設定的分閘延時設定時間，進入分閘操作，延時設定時間之后進行繼電器狀態切換試驗，分閘指示燈點亮；當檢測到合閘閘輸入電壓后自動讀取用戶設定的合閘延時設定時間，進入合閘操作，延時設定時間之后進行繼電器狀態切換試驗，合閘指示燈點亮。當同時檢測到分閘及合閘輸入之后，分、合閘指示燈閃爍，提示錯誤。 按手動合閘按鍵，模擬開關合閘，立即進入合位，分位繼電器接點斷開，分閘指示燈滅，合閘對應合位繼電器接點閉合，合閘指示燈亮。按手動分閘按鍵，模擬開關分閘，立即進入分位，分閘繼電器接點閉合，分閘指示燈亮，合閘輸出對應合位繼電器接點斷開，對應接點紅燈滅。使用注意事項1.使用前請認真閱讀本說明書。2.開機前請按照本說明書相關要求進行接線操作；3.禁止在試驗進行過程中做手動跳/合閘按鍵操作。4.禁止私自拆開設備。設備配套：名稱單位數量電源適配器1試驗線

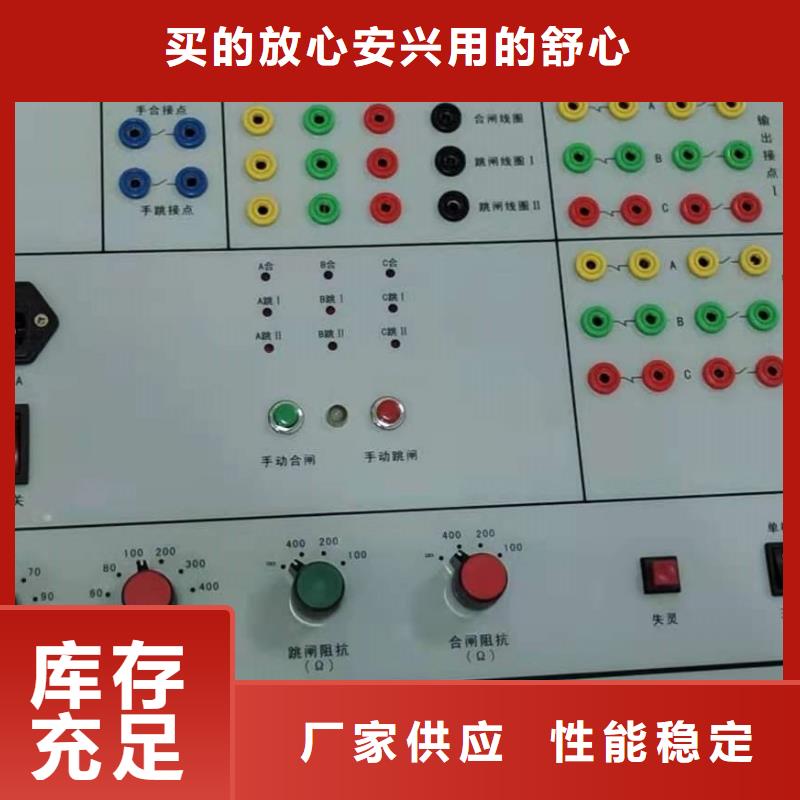

永州模擬斷路器操作面板1．電源開關2、跳合閘線圈 3．手跳接點4．手合接點5、斷路器輔助接點輸出I(對應于跳閘I)6．斷路器輔助接點輸出II(對應于跳閘II) 7．合閘電流調整開關8．合閘時間調整開關9．跳閘時間調整開關10．跳閘電流調整開關11．動作選擇（三跳/單跳）12．手動跳合閘指示燈13．手動跳閘按鈕14．手動合閘按鈕15．斷路器失靈按鈕及指示燈16．跳合閘位置指示燈17．接地端子18．電源輸入插座2． 合閘電流調整開關3． 手動合閘按鈕4． 手合接點5． 手跳接點6． 合閘線圈端子7． 跳閘線圈I端子8． 斷路器輔助接點輸出I(對應于跳閘I) 9． 斷路器輔助接點輸出II(對應于跳閘II) 10．跳閘線圈II端子11．動作選擇（三跳/單跳）12．斷路器失靈按鈕及指示燈13．手動跳閘按鈕14．手動跳合閘指示燈 15. 跳閘電流調整開關16．跳閘時間調整開關17．電源開關 1．電源開關2、跳合閘線圈 3．手跳接點4．手合接點5、斷路器輔助接點輸出I(對應于跳閘I)6．斷路器輔助接點輸出II(對應于跳閘II) 7．合閘電流調整開關8．合閘時間調整開關9．跳閘時間調整開關10．跳閘電流調整開關11．動作選擇（三跳/單跳）12．手動跳合閘指示燈13．手動跳閘按鈕14．手動合閘按鈕15．斷路器失靈按鈕及指示燈16．跳合閘位置指示燈17．接地端子18．電源輸入插座19．直流電壓輸出端子20．直流電壓輸出控制開關四、使用說明1. 裝置通電接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮并有告警音響。2．手動合閘及跳閘手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮， “手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮， “手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60ms斷開?！笆痔狱c”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗

永州模擬斷路器模擬斷路器與保護測試儀配合進行保護裝置整組傳動試驗系統接線圖模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，別一路不接。在保護裝置的測試過程中，模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。圖4 接入實際二次回示意圖在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。

永州模擬斷路器配電開關模擬試驗盒是我公司根據市場需求，結合現場試驗經驗研制開發出體積小、重量輕。鋰電池供電、便攜式的新型FTU、DTU、TTU等試驗用的配電開關試驗盒。本裝置可以模擬3路跳閘開關和3路合閘開關。可模擬在配網 FA 測試中現場開關作用，通過將原開關端子的遙信、遙控接點拆下接入模擬開關盒，保證在不停電的情況下順利完成 FA 測試實驗。本產品具有多種供電方式1、交流供電：AC165V～250V。2.直流供電：DC10V～60V。3.也可以通過內部大容量鋰電池供電。一次充電可以連續使用半個月。極大的方便了用戶的使用。本產品包含 1 組遙控合閘輸入端子、1 組遙控分閘輸入端子、3組分位遙信接點、3組合位遙信接點，均為固態繼電器接點，可以通過 設置開關設置合閘和分閘動作延時。另外，本產品還可以通過合閘和分閘按鍵實現手動合閘和手動分閘操作，從而來模擬實現斷路器的的跳/合閘動作。主要技術指標供電電壓輸入：AC165V～250V 或 DC10V～60V或內部鋰電池供電跳合閘輸入電壓：DC 24V≤ Vin ≤240V合閘時間選擇：0ms～500ms 步長1ms延遲時間精度：≤2ms跳閘時間選擇：0 ms -500ms步進1ms延遲時間精度：≤2ms常開/常閉輸出接點容量：DC12～220V /5A工作環境:溫度-10℃～ ＋45℃，濕度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接線用配電開關模擬試驗盒做測試時，在電源開關關斷的情況下將輸入電源接至試驗盒面板的電源輸入端子，遙合輸入和遙分輸入接入開關試驗盒面板上對應的分閘輸入/合閘輸入端子。輸出端繼電器信號接入測試設備對應的合位及分位信號輸入。
