永州異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<永州>天正華意電氣設備有限公司

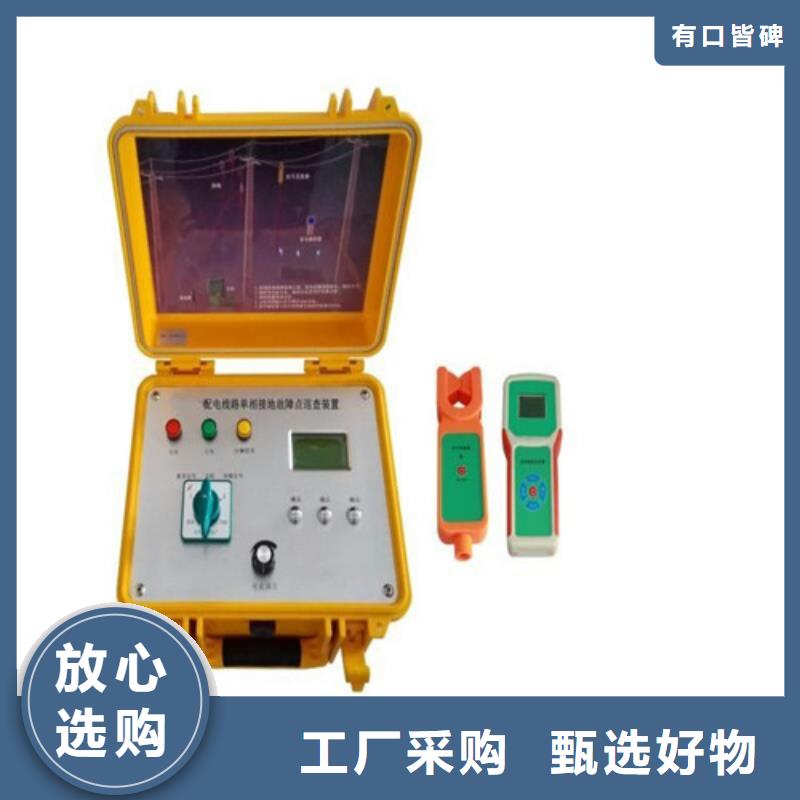

永州異頻線路參數測試儀可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）第二步：用信號源（信號發生裝置）向故障線路注入檢測信號第三步：用信號采集器和信號接收定位器根據二分法檢測信號第四步：確定故障點三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量： 360g

永州異頻線路參數測試儀輸電線路故障定位儀使 用 說 明一、儀器的用途隨著我國電力事業的迅速發展及農村電網改造工程的深入進行，目前農電中大量使用110KV、35KV以及10KV的高壓輸電線網絡。然而，由于鐵塔上絕緣瓷瓶的質量問題及雷電等自然災害，常常使一些輸電線路上發生絕緣故障，引發停電事故。通過大量實踐及現場分析發現，大多數故障都是由于絕緣瓷瓶被擊穿所致。具體表現為送電時瓷瓶有電閃絡現象引起跳閘；有的呈性擊穿，形成高阻泄漏性接地或低阻短路性接地。當然，有時也會發生斷線及相間短路故障現象對于數十公里長的輸電線路，沿線有數十至數百個鐵塔。發生絕緣故障時要迅速排除故障十分困難。常常要派出大量人力沿線爬桿（鐵塔），一組一組地檢查各塔上瓷瓶狀況，或是用紅外熱成像儀一個瓷瓶一個瓷瓶地探測。效率非常之低，耗費大量人力及時間，所造成的經濟損失有時難以估計。為了在線路發生故障時能快速確定故障發生區段及快速定位，有必要利用高科技手段及一些現成的科技成果來處理這樣的停電事故。本定位儀利用雷達測距原理，在線路出現高阻泄漏故障及閃絡性故障時能較地根據波形測試出故障點距測試端的距離，其誤差不超過一根鐵塔。此時如果外加足夠高的沖擊高壓，將會在故障瓷瓶上看到放電火花，并聽到“叭、叭”放電聲。省去了逐塔檢測之苦。對于短路或開路故障，也可從波形直接分析確定故障距離。得出結論也就是在數分鐘內。真正作到了排除故障快、準、省。

<永州>天正華意電氣設備有限公司
銷售1000A直流斷路器安秒特性測試儀_精選廠家 <永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。

永州異頻線路參數測試儀同時，也證明了電橋法因無法克服線路上的工頻感應電壓的干擾而不可能在輸電線路上予以應用。以下實測時數據和波形的的具體分析：2006年9月29日1、線路全長A相與地全長B相與地全長A相與B相全長2、線路斷線/斷路故障（1組）A相斷線B相短路A相B斷線B相斷線（2組）B相短路A相斷線（3組）測其中一項對地（A相B相短接）A相對地短路B相對地短路（4組）A相對草B對草地（5組）B相對地接800歐電阻B相接樹A相1、A相2到樹A相對地閃絡性故障2007年11月9日～10日在福建電力試驗研究院模擬故障試驗波形集11月9日在蘭高線上的測試波形：（線路全長16894m，在第107﹟桿塔處進行斷線、短路模擬試驗項目）①15:04 B相斷線（開路）測得開路全長距離為16894m。（游標卡在發射脈沖和回波脈沖前沿拐點上的有效讀數范圍16877～16925m，即是說在這個讀數范圍內都可視同為正確的，有148m讀數誤差范圍）②15:08 A相對鐵塔（地）短路 測得短路全長為16894m。有效讀數范圍16877～16925m。③15:33 B相對地短路 測得短路全長為16894m。有效讀數范圍16877～16925m。在99﹟桿塔處進行斷線、短路模擬試驗④16:42 B相對地短路 測得短路距離為15527m。有效讀數范圍15470～15550m。有80m讀數誤差范圍。

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀在線路年檢或定期維護時，可以把每條輸電線路的實際電波傳播速度預先測試出來，保存在本機電腦內“附件”中的“寫字板”內，重新建立一個專用文檔備案待用。當某條線路發生故障時，即可在測試時，在儀器測試界面上點擊“波速選擇”模擬鍵，選擇“自定義波速”，輸入先前所測得的該線路的電波傳播速度（從專用文檔備案材料中獲取）即可進行測試。這樣就把測試精度大大提高了，減少了測試誤差。點擊“波速選擇”、“采樣”模擬鍵后，的界面如圖二十六所示。九、儀器使用注意事項：1．在進行線路故障測試前應仔細閱讀儀器使用說明書，掌握好操作步驟和儀器的接線。2．本線路故障定位儀的主要特點之一是可無外接電源，設備全部由機內內置電池提供。這給儀器的使用帶來很大的方便，提高了因素。機內電源電池的狀態由熒屏右上方電池電量顯示百分比。電壓不足時會有聲音提示。在每次到現場測試線路故障時，必須將機的電池電壓充足。外接電源充電時，“測試電源”開關上的指示燈亮，表示正在進行充電。一般充電四個小時即可。電池電壓充足以后可以保證正常工作1小時以上。儀器在使用時可接交流電源進行浮充使用。但是在進行高壓閃絡測試時，必須與外部交流市電完全斷開。3．為節約內置電源，在作波形分析而不進行數據采集時，可以按起“測試電源”開關，斷開A/D采樣器的電源。但進行數據采集時必須按下“測試電源”開關。否則，將無法進行采樣，屏幕右上方將提示“沒有聯接儀器”。

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀小電流接地系統單相接地時故障電流的暫態分量比穩態故障電流大幾倍甚至更大，而且暫態量的頻率比較高，消弧線圈接近開路，補償感性電流對暫態分量的影響比較小。小波變換從暫態故障電流中提取故障特征，克服了傅里葉變換不能對信號同時進行時頻局部化分析的缺點，可以對信號進行分析，特別是對暫態突變信號或微弱信號的變化敏感，能可靠地提取出故障特征，顯著地提高了故障選線的精度和可靠性。小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。小波分析法提取某一頻率段的諧波分量后，各支路的零序電流分布也滿足上述結論。而且，突出的優點是，這種分析法能克服消弧線圈和CT不平衡的影響，這是因為，消弧線圈在暫態過程中還未起作用，而CT不平衡電流分量已被濾去（選擇頻段時去掉基波分量）。但小波分析法在穩態時要同諧波法和能量法相結合。整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障累計時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。4裝置硬件組成4.1裝置技術說明TH-ZJD型裝置的基本組成：由一片DSP統一管理各部分，如圖4.1所示。圖4.1 裝置主要組成部分結構圖4.1.1主要組成部分簡介各部分及功能簡要說明如下：

銷售1000A直流斷路器安秒特性測試儀_精選廠家 <永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

永州異頻線路參數測試儀阻抗測量： 試驗儀器：儀器名稱型號編號生產廠家技術參數試驗環境：環溫:濕度:正序阻抗測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序電抗（Ω）正序電感（H）全長測量值每KM換算值零序阻抗測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序電抗（Ω）零序電感（H）全長測量值每KM換算值正序電容測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序容抗（Ω）正序電容（H）全長測量值每KM換算值零序電容測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序容抗（Ω）零序電容（H）全長測量值每KM換算值（五）試驗結論及分析批準: 復審:初審: 試驗:附錄B：隨機配件序號名 稱數量1主機1臺2電源箱1臺3主機底座1個4附件箱1個5主機與電源箱防誤插連接線（紅色）2根6測試輸出線/電壓輸入線（帶附套）3組7地線（0.5M/連接主機與電源箱）1根8地線（4M）1根9AC220V電源線1根10使用說明書1份11出廠合格證1份12打印紙1卷13U盤1個14保險管備用備用注意：具體隨機配件視出貨型號的差異可能有所不同。

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

永州異頻線路參數測試儀選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。附錄A ___工頻參數測量試驗報告試驗日期: 報告日期:）銘牌參數位置線路型號地線型號長度(km)（二）線路參數理論計算值 （架空線路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）現場干擾測量感應電壓測量結果（相對地感應電壓）

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀電源部分電源部分輸出電源為：＋5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示；b) 液晶顯示功能：漢字顯示；c) 打印功能：可自動打印接地選線故障信息。d) 存儲功能：存儲裝置定值參數，存儲檢測出的接地、諧振故障信息；e）鍵盤功能：觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能；b) 檢測諧振及消諧功能；c) 檢測斷線功能；d) 通迅功能：RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置，結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明：①液晶顯示屏：顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈（綠光）：裝置處于運行狀態時，此燈閃爍。2)接地信號燈（紅光）：檢測到系統發生接地故障時，此燈亮，接地消失后 燈滅。3)故障信號燈（紅光）：檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時，此燈亮，故障解除后燈滅。4)跳閘信號燈（紅光）：裝置發出跳閘信號時，此燈亮，按“復歸”鍵燈滅。③ 緊湊型鍵盤：共有六個鍵，“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單；“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前，檢查電源電壓是否正常，接線是否正確，裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電，觀察板上的運行指示燈和液晶顯示屏。正常情況為：運行燈閃爍，液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時，液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作，按“確認”鍵進入主菜單。正常運行界面

<永州>天正華意電氣設備有限公司 銷售1000A直流斷路器安秒特性測試儀_精選廠家
<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

銷售1000A直流斷路器安秒特性測試儀_精選廠家

永州異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。
