永州異頻線路參數測試儀能存儲20次諧振故障信息，并可打印記錄；p）具有判斷線功能，可檢測出電壓互感器斷線故障，并有相應的聲光報警輸出；q) 完善的自檢、自復位功能，抗干擾能力強。2.2裝置技術參數a) 電壓等級：多4種電壓等級；b) 母線段數：4段；c) 出線數：每段母線并聯運行出線數不限，可以任意組合；d) 接地方式：適用于中性點不接地、消弧線圈接地或電阻接地系統；e) 出線方式：電纜或架空線；f)報警輸出觸點容量：AC 250V 2A； DC 30V 2A；g)遠動輸出觸點容量：AC 250V 2A； DC 30V 2A；h)跳閘輸出觸點容量：AC 250V 5A； DC 220V 5A；i)額定工作電壓：交流220V10％；j)額定工作頻率：50Hz；k)環境溫度：-10 ℃ ~ ＋50℃；l)相對濕度：＜90％。2.3裝置型號及定義表2.1 各型號裝置的配置序號型?? 號說明1TH-ZJD-1212路選線　2TH-ZJD-12Y12路選線＋遠動3TH-ZJD-12T12路選線＋跳閘4TH-ZJD-12YT12路選線＋遠動＋跳閘5TH-ZJD-2424路選線　6TH-ZJD-24Y24路選線＋遠動7TH-ZJD-24T24路選線＋跳閘8TH-ZJD-24YT24路選線＋遠動＋跳閘9TH-ZJD-3636路選線　10TH-ZJD-36Y36路選線＋遠動11TH-ZJD-36T36路選線＋跳閘12TH-ZJD-36TY36路選線＋遠動＋跳閘電源方式：訂貨時要注明電源參數，標準配置為AC 220V 50Hz。3裝置原理裝置運行的基本流程圖如圖3.1所示：圖3.1 微機選線裝置原理框圖在小電流接地系統中，若其中一條出線發生單相接地故障，全系統都會出現零序電壓，在這個電壓的作用下，系統中會出現零序電流。對于非故障線路而言，零序電流就是該線路的電容電流，方向從母線流向線路；對于故障線路而言，中性點不接地系統中故障線路中的零序電流為非故障線路零序電流之和，方向從線路流向母線。

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀本次測試完畢后，要將“測試電源”彈起來（關閉儀器內部數據處理器的電源），否則會將內部電池放光，下次無法啟動儀器。4．由于儀器在沖擊閃絡狀態工作時，地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，一定要將儀器地線單獨用地線接到系統地上，而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。5．由于10KV配電線路的分支較多，波形較亂，且信號衰減較大，故障波形判讀較為困難，。所以在測試10KV線路時，盡可能斷開分支節點，單獨測試故障分支的故障距離就可以了。6．一般情況下機內電腦和數據采集器不會有問題。如果有問題，多數情況是連接電纜接觸不良。可用替換法從儀器的提示信息予以排除。7．儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題，請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞，將使你失去儀器保修的權利。附件：測試分析報告及主要實驗、測試的記錄報告為了搞清楚35KV輸電線路上電波的傳播特性和利用行波法測試線路的各種類型故障的波形特征，論證設計方案所提出的幾種測試方法的可行性以及摸清楚實際線路上各種環境因素對測試精度的影響程度。福建電力試驗研究院根據技術合作合同的要求，在2006年9月29日和2007年11月9～10日，利用共同研制的試驗樣機分別在兩條輸電線路上兩次組織了模擬現場故障測試試驗。取得了大量試驗數據和測試波形。兩次試驗結果證明：利用特別研制的輸電線路故障定位儀的低壓脈沖法和沖擊高壓閃絡法，完全可以實現3對5KV輸電線路上所出現的斷路故障、低阻接地故障、高阻泄漏性故障和高阻閃絡性故障的定位檢測。而且測試精度也能達到合同要求。

H-PCM+可燃氣泄漏儀 永州
<永州>天正華意電氣設備有限公司

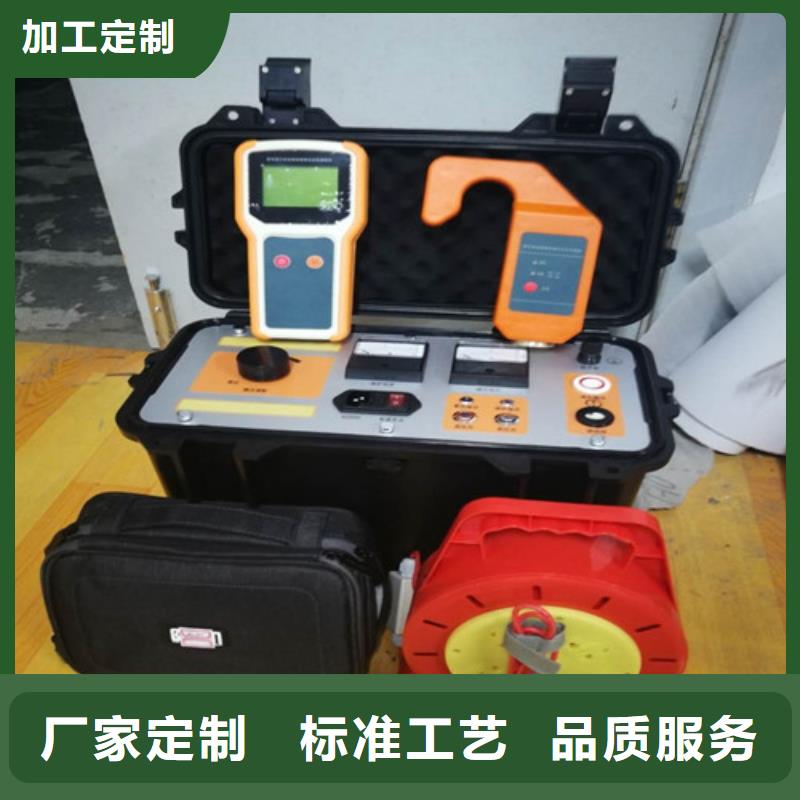

永州異頻線路參數測試儀當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或“本機欠壓”。1.3.4 參數設置相關說明：（1）、箭頭在“檢測異頻電流”狀態時，按“取消”鍵顯示“參數校正密碼”（包括本機和鉗表版本）。（2）、通過上下按鍵修改密碼000為001，進入“參數設置”。（3）、通過上、下、確認和取消按鍵等修改本機地址、背光顯示和異頻門限等參數。2 單線接地故障點巡查使用前確保巡查裝置各儀器電量足夠2.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態）。此功能也可以檢測正常運行線路的負荷電流。2.2 單線接地故障點定位（1）、在信號發生裝置關機狀態下，將掛鉤拉閘桿接入故障線路（同時接入三相），打開裝置電源，選擇進入“輸出異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間。（2）、建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。 （3）、檢測完成，關閉所有設備電源，對信號發生裝置進行充電。

H-PCM+可燃氣泄漏儀 永州 <永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀電源部分電源部分輸出電源為：＋5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示；b) 液晶顯示功能：漢字顯示；c) 打印功能：可自動打印接地選線故障信息。d) 存儲功能：存儲裝置定值參數，存儲檢測出的接地、諧振故障信息；e）鍵盤功能：觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能；b) 檢測諧振及消諧功能；c) 檢測斷線功能；d) 通迅功能：RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置，結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明：①液晶顯示屏：顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈（綠光）：裝置處于運行狀態時，此燈閃爍。2)接地信號燈（紅光）：檢測到系統發生接地故障時，此燈亮，接地消失后 燈滅。3)故障信號燈（紅光）：檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時，此燈亮，故障解除后燈滅。4)跳閘信號燈（紅光）：裝置發出跳閘信號時，此燈亮，按“復歸”鍵燈滅。③ 緊湊型鍵盤：共有六個鍵，“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單；“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前，檢查電源電壓是否正常，接線是否正確，裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電，觀察板上的運行指示燈和液晶顯示屏。正常情況為：運行燈閃爍，液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時，液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作，按“確認”鍵進入主菜單。正常運行界面

<永州>天正華意電氣設備有限公司 H-PCM+可燃氣泄漏儀 永州

永州異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

永州異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?一體化結構，體積小、重量輕儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?

<永州>天正華意電氣設備有限公司 H-PCM+可燃氣泄漏儀 永州

永州異頻線路參數測試儀在線路年檢或定期維護時，可以把每條輸電線路的實際電波傳播速度預先測試出來，保存在本機電腦內“附件”中的“寫字板”內，重新建立一個專用文檔備案待用。當某條線路發生故障時，即可在測試時，在儀器測試界面上點擊“波速選擇”模擬鍵，選擇“自定義波速”，輸入先前所測得的該線路的電波傳播速度（從專用文檔備案材料中獲取）即可進行測試。這樣就把測試精度大大提高了，減少了測試誤差。點擊“波速選擇”、“采樣”模擬鍵后，的界面如圖二十六所示。九、儀器使用注意事項：1．在進行線路故障測試前應仔細閱讀儀器使用說明書，掌握好操作步驟和儀器的接線。2．本線路故障定位儀的主要特點之一是可無外接電源，設備全部由機內內置電池提供。這給儀器的使用帶來很大的方便，提高了因素。機內電源電池的狀態由熒屏右上方電池電量顯示百分比。電壓不足時會有聲音提示。在每次到現場測試線路故障時，必須將機的電池電壓充足。外接電源充電時，“測試電源”開關上的指示燈亮，表示正在進行充電。一般充電四個小時即可。電池電壓充足以后可以保證正常工作1小時以上。儀器在使用時可接交流電源進行浮充使用。但是在進行高壓閃絡測試時，必須與外部交流市電完全斷開。3．為節約內置電源，在作波形分析而不進行數據采集時，可以按起“測試電源”開關，斷開A/D采樣器的電源。但進行數據采集時必須按下“測試電源”開關。否則，將無法進行采樣，屏幕右上方將提示“沒有聯接儀器”。

<永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀但是如果考慮到線路較長，由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度，利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度，并以此速度測試該線路故障距離，以減小測試誤差。1．儀器在波速測量時的接線方式：見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時，儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相，黑夾子夾在線路的接地線或另外一相上。2．“波速測量”：“波速測量”方法如下：將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態，選取適當?shù)摹伴L度選擇”，點擊“波速測量”，屏幕將彈出 “請選擇計算方式”提示菜單（如圖二十所示）。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后，儀器開始輸出測試脈沖，并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展，并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間（如圖二十一所示）。此時，用觸摸筆點擊“計算速度”模擬鍵，儀器界面又彈出提示“請輸入兩游標間的距離”（線路的地面長度）的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后，點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵，屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵，儀器將進入傳播速度輸入界面。點擊“確定”鍵，儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。

<永州>天正華意電氣設備有限公司 H-PCM+可燃氣泄漏儀 永州

永州異頻線路參數測試儀如果此時將打印機與儀器面板上的“USB”接口相連。只要打印機的驅動程序與本儀器的驅動程序相同，點擊界面中的模擬“打印”鍵，打印機立即打印出如圖十六所示的文檔。文檔中的“檢測地點”和“操作人員”欄可以人工填寫。也可以在連接打印機之前，在“USB”口連接一個標準鍵盤，點擊圖十六中的“參數修改”模擬鍵，將彈出如圖十七的參數修改界面。用觸摸筆選中要填入的信息，即可利用鍵盤和漢字輸入法在“測試地點”、“操作人員”、“備注”欄中填寫相關內容。并且在點擊“頁面設置”鍵后，彈出“頁面設置”菜單，如圖十八所示。可在此菜單中選擇“紙張”、打印“方向”和“頁邊距”。上述參數設置完后點擊“確認”鍵回到圖十六界面。連上打印機，點擊“打印：鍵，即可打印出一張完整的簡明測試報告了。如果沒有和本儀器驅動程序相匹配的打印機，也可利用標準鍵盤的屏幕拷貝功能（點擊鍵盤上的“print screen sysrq”），將完成參數修改的打印界面拷貝在儀器中的寫字板，形成一個專用文件，放在桌面上。用U盤拷貝出來，用辦公室的打印機打印出來也是可以的。11.“退出”測試工作全部完成后，儀器即可關閉。但關閉的步驟應符合電腦的關閉程序，切不可強行關機直接關機。關機的順序如下：用觸摸筆點擊屏幕右下方的“退出”按鍵兩次，儀器便回到初始界面。再點擊屏幕左下方的“關閉計算機”，按提示菜單再點擊“關機”后，儀器就自動關機了。12.測試界面的再進入如果儀器在點擊“退出”鍵后回到初始界面，需要再進入測試界面，只需用觸摸筆點擊桌面上的電纜儀圖標，就可進入線路故障定位儀的測試界面，重新開始新一輪的測試工作。八、線路的波速測量：一般情況下，儀器的測試精度能滿足現場測試要求。

<永州>天正華意電氣設備有限公司 H-PCM+可燃氣泄漏儀 永州

永州異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}內并留少許部分在外面，合上打印機蓋板

<永州>天正華意電氣設備有限公司 H-PCM+可燃氣泄漏儀 永州 <永州>天正華意電氣設備有限公司

永州異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，
