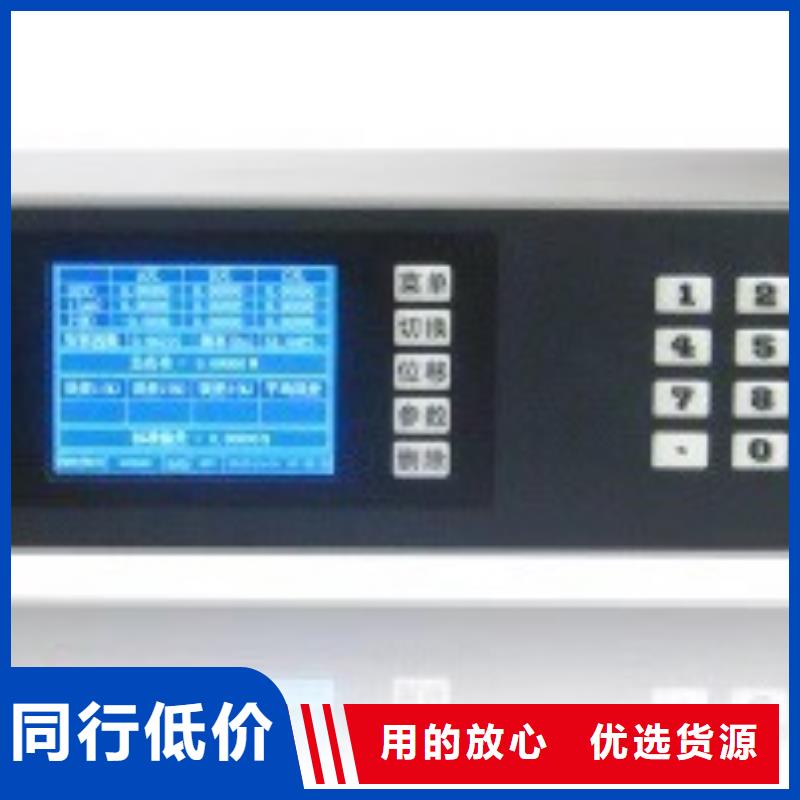

永州交流采樣現場校驗儀 交流電壓表1、將被校表與本裝置的電壓輸出端任意相連接，看主菜單顯示選擇交流電壓表，按數字鍵【5】（同上例）2、根據子菜單選擇電壓檔位100V后，按【變比】鍵光標移至PT欄，按數字鍵置入變比【2】【2】【0】【0】【變比】鍵確認；3、按【分格】鍵，光標移至總分格數，按數字鍵【4】按分格確認，光標移至分格欄，可繼續按【分格】鍵默認分格數為1；4、置入被校表參數，按【參數】鍵，光標移至交流電壓欄，按數字鍵【2】【2】【0】【參數】確認5、按【校驗】鍵，看子菜單選擇（1、自動校驗，2、單點校驗）按【2】鍵進入單點校驗，根據子菜單提示，按【電壓】鍵【1】—【8】個數字鍵。對準被校表分格時按【計算】鍵，根據子菜單提示完成被校表的校驗。例4、校一塊45Hz—60Hz的頻率表1、根據主菜單提示，按數字鍵【0】如右圖所示2、移動光標至電壓欄，按數字鍵【0】升電壓；　3、按頻率鍵時操作【1】—【8】上升或下降，即可校驗例5、校一塊電壓為350KV/100V，電流為600/5A，30Mvar，3分格，雙向二元件無功表1、將被校表與電壓輸出端A相、B相及C相連接，電流輸出端與IA、IC連接；2、看主菜單，按數字鍵【3】選擇二元件無功表，根據被校表選擇電流量程，按數字鍵【6】，按【↑】鍵移動光標至額定電壓欄，按數字鍵【3】選擇100V電壓量程；

<永州>天正華意電氣設備有限公司

永州交流采樣現場校驗儀 注意事項：1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2、本儀器輸出電壓達1000V，操作時應注意人身。3、本儀器不宜在相對濕度大于80％的環境中工作，供電電源質量將影響輸出穩定度。4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。5、關機前，請切斷所有輸出。1、概述TH30系列多功能鉗形表校準儀是一種LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.1級，交流0.2級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(0Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用“按位”調節，也可采用“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。2、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。

永州交流采樣現場校驗儀諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“U幅度”、“U角度”、“I幅度”、“I角度”間移動，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過20％。）5. 3. 1. 2送數操作在圖4所示界面按屏幕下邊六個按鍵中的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變成“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下邊六個按鍵中的“步進”鍵即可。若在“手動送數”框里輸入錯了所需數值時，也可按一下“步進”鍵返回到步進狀態，再重新進入“送數狀態”，比按鍵移位重新輸入要快捷。輸出檢測交流電量送數手動送數C圖6在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”鍵，或“電流”鍵，或“因數”鍵，或“頻率”鍵，或“角度”鍵，即一步到位地輸出“相別”欄中所顯示相別狀態的上述各量（電壓、電流以當前量程的百分數輸入；因數、角度、頻率以實際值輸入；相別切換只針對電壓、電流、因數、角度有效。）。若輸入數值超出規定范圍，則以規定范圍值輸入。

<永州>天正華意電氣設備有限公司
電壓監測儀自動校驗裝置2023(今天/資訊)

永州交流采樣現場校驗儀 交流電壓表1、將被校表與本裝置的電壓輸出端任意相連接，看主菜單顯示選擇交流電壓表，按數字鍵【5】（同上例）2、根據子菜單選擇電壓檔位100V后，按【變比】鍵光標移至PT欄，按數字鍵置入變比【2】【2】【0】【0】【變比】鍵確認；3、按【分格】鍵，光標移至總分格數，按數字鍵【4】按分格確認，光標移至分格欄，可繼續按【分格】鍵默認分格數為1；4、置入被校表參數，按【參數】鍵，光標移至交流電壓欄，按數字鍵【2】【2】【0】【參數】確認5、按【校驗】鍵，看子菜單選擇（1、自動校驗，2、單點校驗）按【2】鍵進入單點校驗，根據子菜單提示，按【電壓】鍵【1】—【8】個數字鍵。對準被校表分格時按【計算】鍵，根據子菜單提示完成被校表的校驗。例4、校一塊45Hz—60Hz的頻率表1、根據主菜單提示，按數字鍵【0】如右圖所示2、移動光標至電壓欄，按數字鍵【0】升電壓；　3、按頻率鍵時操作【1】—【8】上升或下降，即可校驗例5、校一塊電壓為350KV/100V，電流為600/5A，30Mvar，3分格，雙向二元件無功表1、將被校表與電壓輸出端A相、B相及C相連接，電流輸出端與IA、IC連接；2、看主菜單，按數字鍵【3】選擇二元件無功表，根據被校表選擇電流量程，按數字鍵【6】，按【↑】鍵移動光標至額定電壓欄，按數字鍵【3】選擇100V電壓量程；

電壓監測儀自動校驗裝置2023(今天/資訊) <永州>天正華意電氣設備有限公司

永州交流采樣現場校驗儀 使用方法:5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本儀器的電源電壓為220V±10％，頻率為50Hz±1Hz。電源插座上地線應良好接地。5.2 電壓、電流輸出端開路（不接負載），所有電位器逆時針旋轉到底，再接通電源開關，預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些），然后根據被檢儀表的性能和量程，選擇相應的檔位和開關位置。5.3電流輸出端開路或電壓輸出端短路時，將會出現“超載”顯示（OFLO），在恢復正常工作狀態后，請按復位鍵復位。5.4幅值調節可采用按鍵或電位器調節，通過鍵盤上的轉換開關選擇。5.5控制鍵盤說明：Ｖ　Ｉ　Ｆ　Φ　為電壓、電流、頻率、相位功能鍵。10　１　0.1　0.01　分別為上升調節鍵。10　１　0.1　0.01　分別為下降調節鍵。上述上升、下降鍵對于電壓、電流（步進）代表10％、1％、0.1％、0.01％；（75V、150V、300V量程分別為1/15、1/150、1/1500、1/15000；600V量程分別為1/12、1/120、1/1200、1/12000）對于頻率代表10Hz、1Hz、0.1Hz、0.01Hz；對于相位代表10°、1°、0.1°、0.01°。100％　50％　０　為輸出狀態鍵。對于電壓、電流分別代表該量程的100％、50％、0(輸出回零)。對于相位代表相位檢查，60°，0°。對于頻率代表×，×，50Hz。相位校零鍵。 復位 過載復位鍵。確認 測試數據確認（在帶通訊接口時使用）。＋30° -30° ＋180° 為相位快調鍵.開機后的狀態為:功能鍵Ｖ步進狀態頻率為50Hz相位為0°此時可直接調節電壓輸出的大小。

永州交流采樣現場校驗儀表源一體化結構、全數字閉環標準源技術，使用嵌入式系統、7寸TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室。電廠和其他相關部門，便于攜帶到現場使用。它具有以下特點：? 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。? 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。? 具有多種保護功能：限流保護、功放保護、電壓短路保護、 電流開路保護、功放熱保護等功能。? 三相電壓、電流回路獨立控制，每一相的電壓、電流輸出參量可分別調節。? 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。 ? 電壓、電流、相位試驗點豐富，便于操作。? 帶RS232串口，開放通訊規約，便于計算機控制及升級軟件。

電壓監測儀自動校驗裝置2023(今天/資訊)

永州交流采樣現場校驗儀 如需進行其它檔位、其它相別的源校準時，只要按“7”鍵切換到所需校的檔位，再按數字鍵“8”選擇其它相，選好后按本節A．2校準方法校準。檔　位 交流電壓檔位表校準在圖29界面中，按“9”鍵進入“交流電壓檔位表校準”界面如圖31。同樣通過數字鍵“7”選擇檔位；數字鍵“8”切換相別；數字鍵“9”可切換到交流電壓檔位“源校準”。其校準方法與源校準一樣。C 存儲每完成一檔的各相電壓檔位源、表校準后，先按“存儲”鍵再按“OK”鍵以確認新的校準系數。D 復位完成全部交流電壓和交流電流校準工作后，按“復位”鍵裝置進入開機初始狀態。只有按了“復位”鍵以后新的校準系數才起作用。如果未按“復位”鍵而按“返回鍵”退出檔位校準回到主菜單，又由主菜單進入源操作界面或校表界面，裝置將執行校準前的數據而不是校準后的數據。5．7. 2. 1. 2 交流電流校準在任意檔位校準界面中，按屏幕下方的“交流I”鍵即可進入“交流電流檔位源（表）校準”界面。交流電流校準也分為交流電流檔位“源校準”和交流電流檔位“表校準”。其校準操作與交流電壓校準方法一樣。5．7. 2. 1. 3 直流電壓校準直流電壓校準分為直流電壓檔位源零點校準、直流電壓檔位源滿度校準、直流電壓檔位表零點校準、直流電壓檔位表滿度校準。其中“直流電壓檔位表零點校準”、“直流電壓檔位表滿度校準”用于測量變送器輸出的內置標準表的校準。A 直流電壓檔位源零點校準A．1 在任意檔位校準界面中按“直流U”鍵，即可進入“直流電壓檔位源零點（表零點、源滿度、表滿度）校準”界面。可通過數字鍵“9”、“0”選擇“直流電壓源零點校準”界面如圖32。“8”鍵在此無效，因為直流只有一相輸出。

永州交流采樣現場校驗儀 多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。

<永州>天正華意電氣設備有限公司 電壓監測儀自動校驗裝置2023(今天/資訊)

永州交流采樣現場校驗儀進入半自動測試誤差程序后，顯示如圖12所示。“上升/下降標準值”是指內置標準測得的一次電壓實際值（無變比時，顯示為二次電壓實際值），“誤差”是指引用誤差，以百分數表示。裝置自動將電壓（A相）升到個均勻校驗點附近，同時顯示出“上”和“上升誤差值”，然后（上升）輸出電壓使被檢電壓表的指針或顯示值對準個均勻校驗點（當“誤差值”、“變差值”沒超過等級時，屏幕中“誤差值變差值”顏色顯示成粉紅色。超過時，“誤差值”、“變差值”顏色會顯示成紅色），按“OK”鍵完成此點校驗；然后裝置自動將電壓升到第二個均勻校驗點附近，進行第二個均勻校驗點校驗。依此類推，完成全部均勻校驗點（或全部均勻校驗點和上限值校驗點）的上升校驗 若選擇“做變差”項目，則完成所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升校驗后，裝置自動將電壓升至超出一個均勻（或上限值）校驗點少許，同時顯示出一個均勻（或上限值）校驗點的下降值、下降誤差及變差和自動將輸出電壓調節處于步進下降狀態。同樣操作員用”、“0.01％”、“0.005％”鍵調節（下降）輸出電壓使被檢電壓表的指針或顯示值對準一個均勻（或上限值）校驗點，按“OK”鍵完成此點檢測；然后裝置自動將電壓降至超出倒數第二個校驗點少許，進行倒數第二個校驗點校驗，依此類推。完成全部均勻校驗點上升、下降試驗后，可通過鍵查看各均勻校驗點（或各均勻校驗點和上限值校驗點）的誤差和變差。

永州交流采樣現場校驗儀三相多功能標準表產品概述三相多功能標準表其核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。顯示器采用6.5寸TFT彩色液晶屏，圖表字符顯示清晰。裝置具有量程寬、精度高、工作穩定可靠、操作簡單的特點。主要功能及特點1． 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2． 可測量電壓、電流諧波含量和波形失真度；3． 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHz；4． 可測量校驗裝置的電壓、電流、功率穩定度；5． 可測量校驗裝置的標準偏差估計值；6． 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；7． 可測量校驗裝置安放被檢表位置的磁感應強度；8. 可測量直流電壓和直流電流（選項）；9． 變送器測量（選項）；10．設有RS-232接口，可由PC進行控制操作；11. 與交直流電表·變送器校驗臺配合，可組成一套高精度、高穩定度的0.05級三相交流電表測試系統。主要技術指標交流測量·電壓量程(V): 6.25、12.5、25、50、100、200、400、800，全自動切換，1000V； ·電流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自動切換；·電壓、電流、功率測量準確度 ±(0.03％RD＋0.02％RG)； ·電能測量準確度 ±0.05％；·標準脈沖輸出 ≤2MHz；·頻率測量范圍 45～65Hz；·頻率測量準確度 5×10-5；·相位測量誤差±0.02°；·功率因數測量誤差 ±0.0001；·諧波及失真度測量 諧波次數31次；諧波誤差

電壓監測儀自動校驗裝置2023(今天/資訊)

永州交流采樣現場校驗儀須知！ 警告 切勿在電流輸出端開路狀態下進行電流輸出操作。切勿在電壓輸出端短路狀態下進行電壓輸出操作。 在接通電源前請確認供電電壓為220V。 切勿在爆炸物、蒸汽、可燃氣體或灰塵附近使用本裝置。 裝置供電系統應可靠接地。切勿讓裝置內部進水。 非專業人員請勿私拆本裝置。2. 技術要求2.1 基本要求 本儀器符合標準GB8587-86《測量儀器環境試驗總綱》中Ⅰ組儀器的規定:額定工作溫度18℃～22℃，濕度≤86％RH，允許工作在5℃～45℃。2.2 供電電源 額定電壓：220V±5％ 額定頻率：50HZ±5％2.3 消耗功率 約15W2.4 預熱時間 在額定工作環境下，計量需30分鐘 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指標3.1 電 壓3.1.1 測量范圍： 60V～400V3.1.2 額定電壓量程： 60V、100V、200V、400V3.1.3 準確度：3.0V～600V 誤差≤±0.03％（讀數）±0.02％（滿度）0.05級；3.1.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.1.5 輸入阻抗：R≥2MΩ3.1.6 溫度系數：5℃～45℃內優于 10PPm/℃3.2 電 流3.2.1 測量范圍： 1A～12A3.2.2 額定電流量程： 1A、5A、10A、CT(10A鉗形互感器)3.2.3 不確定度：1A～10A誤差≤±0.03％（讀數）±0.02％（滿度）0.05級CT誤差≤±0.12％（讀數）±0.08％（滿度）0.2級3.2.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.2.5 輸入負荷： 0.1VA3.2.6 溫度系數：5℃～45℃內優于 10PPm/℃3.3 功 率3.3.1 測量范圍：0.3W～4000W

永州交流采樣現場校驗儀 4、按【校驗】鍵，看子菜單選擇（1、自動校驗，2、單點校驗）按數字鍵【1】，本裝置顯示被校表的被檢各點；5、按【電流】鍵，對準被上升電流值為準被校表分格，（因本裝置的上升鍵由“1、2、3、4代）按【1】鍵可上升電流10％，【2】鍵為1％，【3】鍵為0.1％，【4】鍵為0.01％，下降的四鍵由【5】、【6】、【7】、【8】代替，操作這八個鍵，對準各分檢點按下計算鍵，裝置將自動顯示每一個點的誤差及變差；例2、校一塊220V，5分格交流直讀表1、將被校表與交流輸出端的任意一相連接，根據主菜單按數字鍵【5】；選擇交流電壓表（如右圖所示）2、裝置翻頁到子菜單，電壓檔位選擇200V按數字鍵【4】；3、按【分格】鍵，光標移至總分格數，這時按數字鍵【2】【2】【分格】鍵確認，光標移至分格欄，按數字鍵【5】【分格】完成分格置入，4、按【參數】鍵，光標移至交流電壓表欄，按數字參數置入，【2】【2】【0】【參數】鍵確認，完成被校表參數置入；5、按【校驗】鍵，選擇【1】自動校驗，開始校表；6、按【電壓】鍵操作【1】【8】，八個鍵，上升或下降電壓幅值。

永州交流采樣現場校驗儀交流電壓校準交流電壓校準分為交流電壓檔位源（輸出）滿度校準和交流電壓檔位表（裝置內部標準表）滿度校準。調試員一般只需對各相超差的交流電壓檔位進行“表校準”。也可源、表同時校準。A 交流電壓檔位源校準A．1 “交流電壓檔位源校準”界面如圖29。在這里，可通過數字鍵“7”選擇所校的檔位；數字鍵“8”選擇所校交流電壓的相別；按數字鍵“9”可切換到交流電壓檔位“表校準”。A．2 校準方法A．2．1 選擇好所校的檔位、相別后，按 “1”至“5”鍵步進，配合“6”（升/降）鍵調節輸出電壓，使外接更高等級的標準表讀數為該檔位的滿度，誤差在±0.02％之內，再按“OK”鍵進行確認源已調好（此時界面中“新系數”一欄中將顯示新的系數）。此時若要進行該相、該檔的表校準時，可按數字鍵“9”切換到交流電壓檔位“表校準”后，直接按“OK”鍵進行確認表已調好。A．2．2 如需校該檔位其它相的源時，按數字鍵“8”切換到所需校的相。按本節A．2．1步驟進行校準。A．2．3 在完成該檔位各相校準后，按“存儲”鍵，界面顯示“序號輸入：”，如圖30。不必輸入數字，直接按“OK”鍵（此時界面中“原系數”一欄的系數將與“新系數”一欄中的系數一樣）完成存儲工作，也可輸入數字后按“OK”鍵完成存儲工作并方便以后查詢
