永州雷電沖擊發生器 系統參數設置:設置控制系統的組成,個功能模塊的動作方式,以及系統硬件參數設置,一旦設備調試好,嚴禁隨意改動系統參數。進入方式:在參數設置頁面點擊【系統參數】切換到密碼輸入界面(圖7-4)。由于系統調試涉及重要的參數調整,必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面(圖7-5)圖7-5 系統參數設置5.3.4.充電回路參數:也就是設置主回路的參數。?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【直流分壓比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】&【英文】:切換系統語言,紅色為當前系統模式。?本體球隙、陡波球隙參數設置:球隙的自動調整與設置的充電電壓對應表;?完成設置:點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離:下圖,根據在實際測試中的結果,記錄下充電電壓從小到大,所對應的球隙距離。輸入完畢后,點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

永州雷電沖擊發生器 連接方法(1)單獨使用I號升壓器(試驗電壓≤30KV)連接方法圖3 (連線圖)連線說明:用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。(2)I號升壓器和II號升壓器串聯使用(試驗電壓≤80KV)連線方法圖4 (連線圖)連線說明:用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電,升壓過程中需要停機時請先按停機鍵,再用電源開關)開機前請將升壓器上的排氣孔旋松,升壓過程可能會有少量油溢出,是正常現象。按上述方法連好所有線路之后,就可以將電源開關打開。儀器在微機上電復位下,自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時,應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示,應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5(設定界面)在圖5所示的設限界面上,可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定,按確定鍵選擇。


永州雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統:電容器的高壓端各有一套自動接地裝置,當停止充電或按下緊急停止按鈕時自動接地系統啟動,發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式,充電電壓為100kV。手動、自動控制調壓,從零至100KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化充電裝置,外形簡潔、美觀。
<永州>天正華意電氣設備有限公司 可定制永州工廠直銷永州雷電沖擊發生器 輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面3.2.73.2.7.1充電回路參數:也就是設置主回路的參數,?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【充電電壓變比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整,里面的時間和增量都可以進行微調,調整數據不宜過大。?完成設置:點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕,用接地棒對電容進行放電,確認電容沒有電。?取下高壓端線和低壓端線,再取下試品。?如果試驗中,試品燒壞,清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10%:?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;?檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;4.2急停按下,請旋開按鈕:?該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象,各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時,應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。

永州雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數400kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為2000,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為:2000:1 刻度因數不確定度 Kε≤1%過沖:β≤20%部分響應時間:≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只,電流測量10KA;滿足上述測量的電流的要求,響應時間滿足國際規定的要求,配齊測量電纜一根;7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套;調波電感一套;調波電阻一套。1、配置調波是本體串聯并所需的連接件;2、調波電感、電阻、均采用固定的繞線方便替換,調波器件具有足夠發熱容量,電動力和良好的絕緣性能,結構緊湊和穩定的性能;
<永州>天正華意電氣設備有限公司 可定制永州工廠直銷
永州雷電沖擊發生器 技術參數1、輸出額定電壓:參見表12、輸出頻率:0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力:參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度:±(3%滿量程+0.5KV)5、電壓波形失真度:≤5%6、使用條件:戶內、戶外;溫度:-10℃∽+40℃;濕度:≤85%RH7、電源:交流50 Hz,220V ±5%,配20KVA變頻電源(輸入電壓127V,輸出電壓220V)8、電源保險管:參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明:(1)“地”:接地端子,使用時與大地相連。(2)“控制輸出”:輸出多芯插座,使用時與升壓體的輸入多芯插座相連。(3)“對比度”:對比度調節旋扭,用于調節液晶顯示器的對比度。(4)“功能鍵”:其功能由顯示器提示欄對應位置提示。(5)“AC220V”:電源輸入插座,內藏保險管。(6)“開關”:電源開關。內藏指示燈,開時亮,關時熄。(7)“打印機”:打印測試報告。(8)“液晶顯示器”:顯示測試數據。
<永州>天正華意電氣設備有限公司 可定制永州工廠直銷
永州雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度:1000m環境溫度:-5℃~+40℃相對濕度:90%日溫差:25℃使用環境:戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85%(空載300PF時大于90%);沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10%標稱電壓8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。

永州雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時,均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗,對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下,由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降,因而使端部的線棒絕緣上承受的電壓減小;而在超低頻情況下,此電容電流大大減小了,半導體防暈層上的壓降也大為減小,故端部絕緣上電壓較高,便于發現缺陷。2、連線方法:試驗時應分相進行,被試相加壓,非被試相短接接地。如圖10所示3、按照有關規程的要求,試驗電壓峰值可按如下公式確定:Umax=√2βKUo其中Umax :為0.1Hz試驗電壓的峰值(kV)β:0.1Hz與50Hz電壓的等效系數,按我國規程的要求取1.2K:通常取1.3∽1.5 一般取1.5Uo :發電機定子繞組額定電壓(kV)例如:額定電壓為13.8 kV的發電機,超低頻的試驗電壓峰值計算方法為: Umax=×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中,若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象,可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況,應盡可能監視絕緣的表面狀態,特別是空冷機組。經驗指出,外觀監視能發現儀表所不能反映的發電機絕緣不正常現象,如表面電暈、放電等。
<永州>天正華意電氣設備有限公司 可定制永州工廠直銷

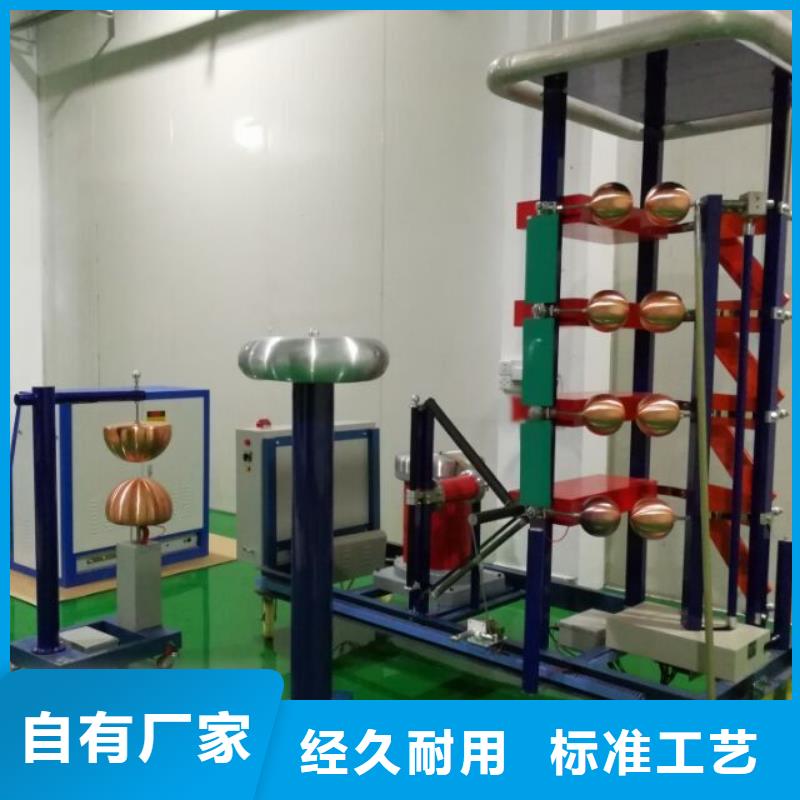

永州雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體(Haefely結構)1、結構特點(含直流充電裝置) 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式,由單只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成一級。本體設備為18級,組成組合塔式結構,各級逐級疊接,拆裝檢修方便,整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統:電容器的高壓端各有一套自動接地裝置(德國Highvolt公司技術),當停止充電或按下緊急按鈕時自動接地系啟動,發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式,充電電壓為100kV。手動、自動控制調壓,從零至150KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化裝置,外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。

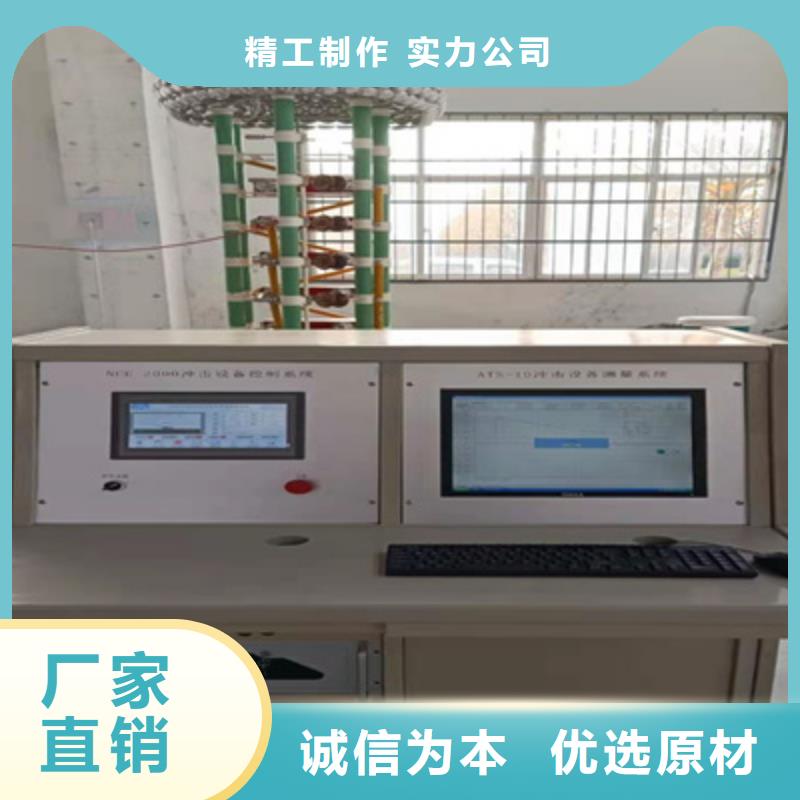

永州雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數200kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為1500,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1.概述3.控制系統的主要功能:手動控制及自算機控制。手動充電方式:手動調節電 ?同步球隙整定的充電電壓,手動調整球隙距離,并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇,用戶可根據試驗需要,分2檔選擇充電速度。?標準化的波形編輯系統,對波形的測量可以通過鼠標拖拉完成,也可方便地縮放波形;?過壓、過流保護,自動接地;?自動點火: 手動控制?緊急分閘,不同于手動分閘,緊急分閘直接通過按鈕切斷主回路電源,用于異常狀況,如控制室停電等。?4.系統結構系統結構示意圖如圖2:圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連,所有底層操作如繼電器開合由下位機控制,上位機通過光纖與下位機相連,通過向下位機發送指令來驅動本體、電源及截波裝置,下位機不斷地采集數據,獲取當前狀態,同時不間斷地向上位機發送采集的數據,分壓器電壓電流信號通過采集模塊連接到上位機。
<永州>天正華意電氣設備有限公司 可定制永州工廠直銷
永州雷電沖擊發生器 系統參數設置:設置控制系統的組成,個功能模塊的動作方式,以及系統硬件參數設置,一旦設備調試好,嚴禁隨意改動系統參數。進入方式:在參數設置頁面點擊【系統參數】切換到密碼輸入界面(圖7-4)。由于系統調試涉及重要的參數調整,必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面(圖7-5)圖7-5 系統參數設置5.3.4.充電回路參數:也就是設置主回路的參數。?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【直流分壓比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】&【英文】:切換系統語言,紅色為當前系統模式。?本體球隙、陡波球隙參數設置:球隙的自動調整與設置的充電電壓對應表;?完成設置:點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離:下圖,根據在實際測試中的結果,記錄下充電電壓從小到大,所對應的球隙距離。輸入完畢后,點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。
<永州>天正華意電氣設備有限公司
永州雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數200kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為1500,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1.概述3.控制系統的主要功能:手動控制及自算機控制。手動充電方式:手動調節電 ?同步球隙整定的充電電壓,手動調整球隙距離,并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇,用戶可根據試驗需要,分2檔選擇充電速度。?標準化的波形編輯系統,對波形的測量可以通過鼠標拖拉完成,也可方便地縮放波形;?過壓、過流保護,自動接地;?自動點火: 手動控制?緊急分閘,不同于手動分閘,緊急分閘直接通過按鈕切斷主回路電源,用于異常狀況,如控制室停電等。?4.系統結構系統結構示意圖如圖2:圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連,所有底層操作如繼電器開合由下位機控制,上位機通過光纖與下位機相連,通過向下位機發送指令來驅動本體、電源及截波裝置,下位機不斷地采集數據,獲取當前狀態,同時不間斷地向上位機發送采集的數據,分壓器電壓電流信號通過采集模塊連接到上位機。

永州雷電沖擊發生器動作控制能夠手動或自動控制放電球距跟蹤充電電壓,并顯示放電球距值;控制本體自動接地;沖擊次數預置、極性自動換接等功能;控制并顯示截波球距。(2)充電控制充電電壓充電速度充電極性直接由界面輸入設定;系統自動跟蹤設定電壓下的球隙跟蹤。充電方式采用可控硅調壓方式恒流充電。能夠自動控制沖擊電壓發生器的充電過程,可以根據試驗要求,調節充電電壓和充電時間,并顯示充電電壓值;可控硅調壓方式較之傳統的調壓器調壓方式,具有體積小,響應速度快,控制精度高。充電穩定度0.3%,充電速度可調。采用自控方式充電時能使充電電壓按所需的充電曲線上升,自動穩定在預先整定的充電電壓值上,從而保證了充電的均勻性、重復性和試驗結果的準確性。(3)觸發控制采用高性能的點火脈沖放大器,能夠產生大于15kV/100nS的脈沖電壓,確保沖擊設備點火可靠,同步放電穩定。截波延時方式采用LC延時回路,可方便地獲得2~6μS的截波觸發延時,穩定性好,精度高,截斷分散性小于0.1μS,點火脈沖延時可調范圍:0~9.9μS。(4)聯鎖控制整個系統具有完善的警燈、警鈴等試驗區的報警功能和控制接口;具有自動接地和接地與系統聯鎖,過流和過壓保護功能;緊急停止功能。(5)擴展功能能與其它計算機通過串口進行通訊和數據交換;
