永州三相電能表校驗裝置功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下,在線實負荷檢測計量設備的綜合誤差。3、測量電壓,電流,有功功率,無功功率,相角,功率因數,頻率等多種電參量,從而計算出測試設備回路的測量誤差。4、可顯示被測電壓和電流的矢量圖,用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時,在三相三線接線方式時,可自動判斷48種接線方式;追補電量自動計算功能,方便使用人員對接線有問題的用戶計算追補電量。5、電流回路可使用鉗形互感器進行測量,操作人員無須斷開電流回路,就可以方便、的進行測量。6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。可同時檢測主副表的誤差。7、可采用光電、手動、脈沖等方式進行電能表校驗。8、測量分析公用電網供到用戶端的交流電能質量,其測量分析:頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。9、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。10、負荷波動監視:測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。11、 電力設備調整及運行過程動態監視,幫助用戶解決電力設備調整及投運過程中出現的問題。12、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價13、可選配條碼掃描器,對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測,并能完成現場校驗多功能(智能)電能表的工作需求,可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能,實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果,并通過串口上傳至計算機,通過后臺管理軟件(選配件)實現數據微機化管理。16、采用大屏幕進口彩色液晶作為顯示器,中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好17、體積小、重量輕,便于攜帶,既可用于現場測量使用,也可用做實驗室的標準計量設備。

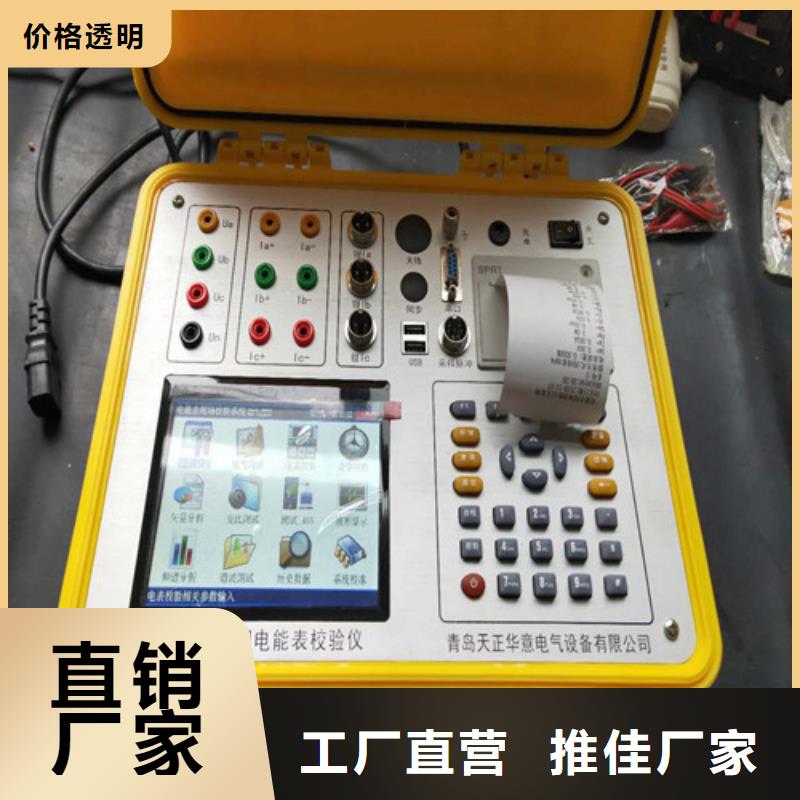

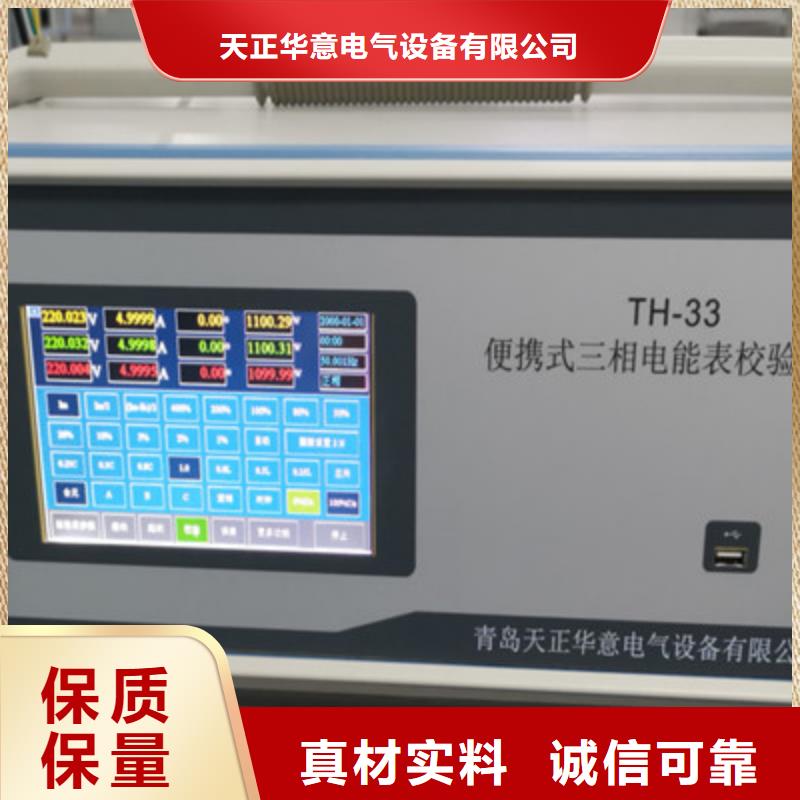

永州三相電能表校驗裝置多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器,使儀器對各種參量的測量精度很高,同時配有鉗形電流互感器,使得現場接線簡便,無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器,全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好,向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式,操作手感好,簡便易學。儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來,多可存儲1000組現場校驗結果,可提供后臺微機管理軟件,將結果上傳至計算機,實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼,儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用,亦可手持操作使用。為方便手持操作,本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側,保證了手持操作的方便靈活。一


永州三相電能表校驗裝置 主要特點1、采用數字真無功測量技術,測量不受電壓電流不平衡、相角不對稱、頻率變化等影響,準確度達千分之一;2、采用高速高精度數字乘法器,同時測量有(無)功功率、電壓、電流、頻率、相位等全部參數,并對全部參數進行軟件修正;3、高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶顯示,T9漢字輸入法;4、寬工作電源AC 57.7~480V,在 -20℃~+40℃ 的溫度范圍內保證電能的準確性;5、無電位器,提高了系統的穩定性和可靠性,徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變;6、電壓自動換檔 30~480V、電流直接輸入 5A;7、帶 0.2 級 5A 鉗表,已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等;8、高精度塑膠模具機箱設計,輕巧美觀,方便各類現場校驗。2.3 操作使用注意事項警告:本儀器屬于帶電工作設備,為了您的,請遵守生產的相關規定,嚴格按電力計量裝置現場校驗操作規程操作。?不能將脈沖線的夾子夾到電能表的電壓端子,否則會損壞儀器;?不能將電壓端子線插到電流端子口上,否則會損壞儀器;?不能將電流端子線插到電壓端子口上,否則會損壞儀器;?正確選擇工作電源(注意:電源范圍為 AC57.7V~480V);?正確選擇電流量程,電流量程一般不要超過額定值的 220%;?三相三線測量時 B 相電壓必須接到電壓端子的公共端COM;?每只鉗表分正負端:“+”端表示電流進、“-”端表示電流出,不得接錯;?鉗表顏色代表相別:黃-A 相、綠-B 相、紅-C 相;?不同相的鉗表不要互換使用,否則會影響測量精度;?三相三線測量時,B相電壓線、電流不要接到儀器上,以免影響測量準確性;?由于內置儀器電源,能從電壓端子上供電,校驗臺上使用儀器,請選擇儀器的電池或外接電源供電,以免影響校驗臺電壓輸出。
<永州>天正華意電氣設備有限公司 永州指示儀表校驗臺供應商永州三相電能表校驗裝置 諧波設定方法是:(1)先按“諧波值”鍵,顯示窗口Ua、Ub、Uc、Ia、Ib、Ic均顯示一個數字2,2代表個相所含波形數,電源中已經預置一種諧波輸出方式,即每相均含有基波和三次諧波兩種波形,三次諧波相對基波幅度為10%,相位為零。(2)再按“諧波值”鍵,顯示器表達兩個意思,一是本次諧波參數共3項由P、S、Φ顯示,可輸入?yún)?shù)的項,其代碼在閃動。二是指定輸出本次諧波的相序,顯示于6個窗口的相序符號,表示該相內含有本次諧波,按下相應的起停鍵(Ua…Ic等)可使該相退出或參加.(3)諧波有三個參數是:諧波次數(n)諧波幅度(A)諧波相位(P)定義是:n:兩位數值1-21次任選.A:三位數表示以基波幅度為本次諧波相對基波的百分值0-按整數設定。P:三位數表示諧波的相位0-360°按整數設定.輸完一個諧波參數后再輸下一個參數,可按依次“諧波”鍵下一個代碼會閃動表示可以輸入。(4)某次諧波設定完后,要確認,確認的方法是先按“↑”鍵再按”0”鍵.(5)當某一相輸出含有多個諧波成分,可以多次輸入并每次都確認一下.(6)從”諧值”狀態退出可按任一個功能鍵.使用諧波輸出要

永州三相電能表校驗裝置鍵盤操作鍵盤共有30個鍵,分別為:存儲、查詢、設置、切換 、退出、自檢、幫助、數字1、數字2(ABC)、數字3(DEF)、數字4(GHI)、數字5(JKL)、數字6(MNO)、數字7(PQRS)、數字8(TUV)、數字9(WXYZ)、數字0、小數點、#、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下:↑、↓、←、→鍵:光標移動鍵;在主菜單中用來移動光標,使其指向某個功能菜單,按確認鍵即可進入相應的功能;在參數設置功能屏下上下鍵用來切換當前選項,左右鍵改變數值。鍵:確認鍵;在主菜單下,按此鍵即進入被選中的功能,另外,在輸入某些參數時,開始輸入和結束輸入。退出鍵:返回鍵,非參數輸入狀態時,按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵:用來將測試結果存儲為記錄的形式。查詢鍵:用來瀏覽已存儲的記錄內容。設置鍵:在主菜單按下此鍵,直接進入?yún)?shù)設置屏。切換鍵:出廠調試時生產廠家使用,用戶不需用到此鍵。自檢鍵:保留功能,暫不用。幫助鍵:用來顯示幫助信息。數字(字符)鍵:用來進行參數設置的輸入(可輸入數字或字符),與手機的輸入模式相似,連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵:用來在設置參數時輸入小數點。#鍵:保留功能,暫不用。F1、F2、F3、F4、F5:輔助功能鍵(快捷鍵)。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。在有些功能界面(如:電氣測試、矢量分析、波形顯示等界面)F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏,包括主菜單(開機即進入)、十二個功能界面,顯示內容豐富。
<永州>天正華意電氣設備有限公司 永州指示儀表校驗臺供應商
永州三相電能表校驗裝置 使用入門2.1 主要功能介紹1、校驗所有電能表電能誤差,校核各種電能表常數;2、同時校驗同一回路中的主副表或同一回路中的有功、無功表;3、校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器;4、測量現場各相電參數指標(U、I、P、Q、Φ、F),同時測量并顯示三個電壓/電流的波形;5、自動檢測鉗表誤差變化,各相之間互相自檢,保證鉗表和儀器的長期精度穩定性;6、測量TA變比,測量 PT、CT 二次負荷;7、選配 100A、500A、1000A 鉗,直接測量低壓計量綜合誤差;8、測量三相電壓、電流的 2~51 次諧波,并可存儲全部諧波數據;9、在四個相限識別任意種電能表錯誤接線,顯示任意接線的六角圖,能識別IB接入與TV、TA極性接反的情況,還可作為六角圖查線培訓使用;10、配各類條碼掃描槍,將電能表?xiàng)l碼掃描并存儲到儀器中;11、直接讀取多功能電能表數據、測量各種電能表走字誤差;12、電池供電、在線取電、外接電源等多種供電方式選擇;13、支持小于5mA小電流測試,方便首檢無負荷時接線識別;14、可通過U盤、串口、藍牙等升級軟件下載校驗數據,可與 PC 機進行通訊;15、配專用電能表管理系統軟件,實現無紙化辦公;16、存儲全部測量數據,包括工作參數,方便事后分析。
<永州>天正華意電氣設備有限公司 永州指示儀表校驗臺供應商
永州三相電能表校驗裝置單相電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器,使儀器對各種參量的測量精度很高,同時配有鉗形電流互感器,使得現場接線簡便,無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器,全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好,向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式,操作手感好,簡便易學。儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來,多可存儲500組現場校驗結果,可提供后臺微機管理軟件,將結果上傳至計算機,實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼,儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用,亦可手持操作使用。為方便手持操作,本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側,保證了手持操作的方便靈活。

永州三相電能表校驗裝置 諧波設定方法是:(1)先按“諧波值”鍵,顯示窗口Ua、Ub、Uc、Ia、Ib、Ic均顯示一個數字2,2代表個相所含波形數,電源中已經預置一種諧波輸出方式,即每相均含有基波和三次諧波兩種波形,三次諧波相對基波幅度為10%,相位為零。(2)再按“諧波值”鍵,顯示器表達兩個意思,一是本次諧波參數共3項由P、S、Φ顯示,可輸入?yún)?shù)的項,其代碼在閃動。二是指定輸出本次諧波的相序,顯示于6個窗口的相序符號,表示該相內含有本次諧波,按下相應的起停鍵(Ua…Ic等)可使該相退出或參加.(3)諧波有三個參數是:諧波次數(n)諧波幅度(A)諧波相位(P)定義是:n:兩位數值1-21次任選.A:三位數表示以基波幅度為本次諧波相對基波的百分值0-按整數設定。P:三位數表示諧波的相位0-360°按整數設定.輸完一個諧波參數后再輸下一個參數,可按依次“諧波”鍵下一個代碼會閃動表示可以輸入。(4)某次諧波設定完后,要確認,確認的方法是先按“↑”鍵再按”0”鍵.(5)當某一相輸出含有多個諧波成分,可以多次輸入并每次都確認一下.(6)從”諧值”狀態退出可按任一個功能鍵.使用諧波輸出要
<永州>天正華意電氣設備有限公司 永州指示儀表校驗臺供應商
永州三相電能表校驗裝置鍵盤操作鍵盤共有30個鍵,分別為:存儲、查詢、設置、切換 、退出、自檢、幫助、數字1、數字2(ABC)、數字3(DEF)、數字4(GHI)、數字5(JKL)、數字6(MNO)、數字7(PQRS)、數字8(TUV)、數字9(WXYZ)、數字0、小數點、#、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下:↑、↓、←、→鍵:光標移動鍵;在主菜單中用來移動光標,使其指向某個功能菜單,按確認鍵即可進入相應的功能;在參數設置功能屏下上下鍵用來切換當前選項,左右鍵改變數值。鍵:確認鍵;在主菜單下,按此鍵即進入被選中的功能,另外,在輸入某些參數時,開始輸入和結束輸入。退出鍵:返回鍵,非參數輸入狀態時,按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵:用來將測試結果存儲為記錄的形式。查詢鍵:用來瀏覽已存儲的記錄內容。設置鍵:在主菜單按下此鍵,直接進入?yún)?shù)設置屏。切換鍵:出廠調試時生產廠家使用,用戶不需用到此鍵。自檢鍵:保留功能,暫不用。幫助鍵:用來顯示幫助信息。數字(字符)鍵:用來進行參數設置的輸入(可輸入數字或字符),與手機的輸入模式相似,連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵:用來在設置參數時輸入小數點。#鍵:保留功能,暫不用。F1、F2、F3、F4、F5:輔助功能鍵(快捷鍵)。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。在有些功能界面(如:電氣測試、矢量分析、波形顯示等界面)F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏,包括主菜單(開機即進入)、十二個功能界面,顯示內容豐富。

永州三相電能表校驗裝置 使用注意事項1、報警復位輸出電壓短路或開路時,裝置會停止輸出報警,報警時,P顯示E,相對應U與I窗口,顯示出故障報警可通過按一次“復位”鍵復位,偶然干擾起報警,復位后可以重新啟動輸出。在故障未排除之前啟動輸出,會重新報警,裝置電源中主放大器的某些故障可能按“復位”鍵也無法恢復,這時應當停機,與廠方聯系。當發生可復位故障報警時,檢查故障的順序一般是(1)是否被樣表電流開路或電壓短路;(2)電流輸出負載開關是否應置“重載”;(3)標準表電流回路是否開路;(4)供電電源是否異常;(5)其它原因。2、程序干擾復位供電源中突發性過強干擾,如電源插頭接觸不良,可能使裝置中微機程序無法執行,這時一般表現為面板上鍵燈亂亮,按健不起作用,這時可按下鍵盤上紅色復位按健,重新起動即可。3、改變輸出頻率改變輸出頻率時,由于數字調頻電路的過度過程,會暫影響輸出穩定性。4、裝置關機應當停止三相電壓,電流輸出,在按停止紅按扭關機。5、標準表送檢標準表取下送檢時,內附CT次級開路,此時禁止裝置加電。6、裝置接地TH-12的機架與電壓輸出U0相連同時連接 TH-12內部電氣地該接地端子還引到 TH-12背板接地端子上注意 TH-12架與殼之間是絕緣的.(1)BDJ-3AC脈沖穩定該接地端子與 TH-12接地端子用導線S1連接.(2)裝置臺殼于-220V插頭中地線(火線、零線、地線、三線方式)相連,同時用導線S2連接到 TH-12的接地端,在進行臺體耐壓實驗時應當此S2聯機斷開。(3)裝置接地標致應與大地可靠連接,以保證裝置誤差讀數穩定和操作。7、搬運臺體搬運臺體切勿抬臺面,應當抬裝置鐵外殼底部。
<永州>天正華意電氣設備有限公司 永州指示儀表校驗臺供應商

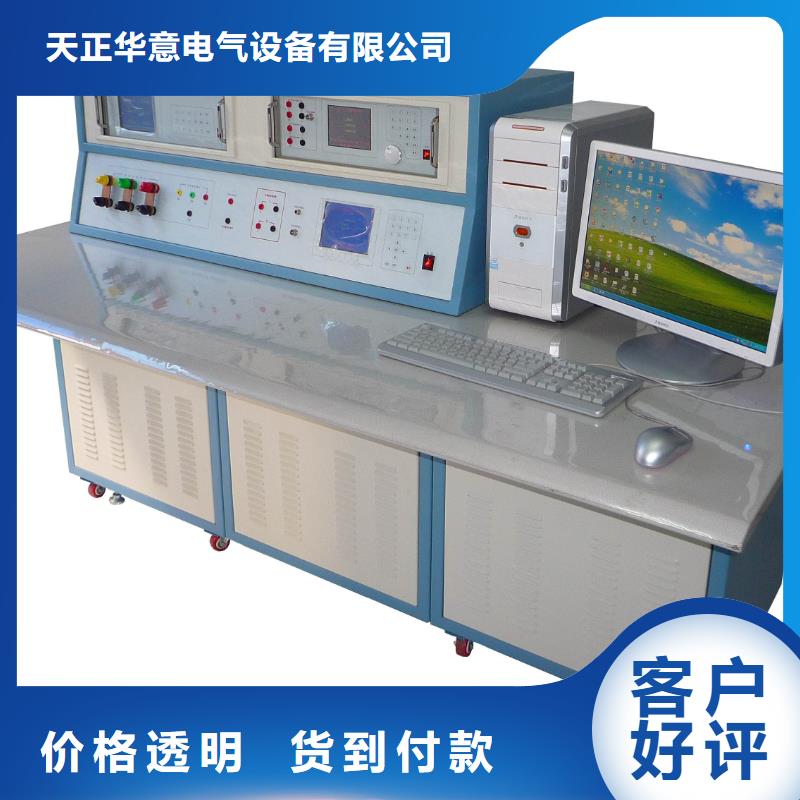

永州三相電能表校驗裝置概述三相多功能電能表檢定裝置,是根據有關標準規程和要求設計的新型全自動檢定裝置,它由內附互感器的程控電源和標準電能表組成,配置如表1所示,具有精度高、穩定性好、功能強、使用方便等特點,可供生產廠、供電部門、計量部門對電子式或感應式三相三線、三相四線、單相有功及無功電能表進行校驗和檢定。配備時間校驗儀時還可以對多功能電能表的計時誤差,需量指示誤差等進行檢定。本使用手冊主要說明在使用專用鍵盤時的操作方法。二、電能部分技術指標1、裝置準確度等級:0.03/0.05/0.1/0.22、裝置標準配置:TH-3AC(準確度等級0.1)或RM10(準確度等級0.05) 3、裝置輸出量程輸出電壓:3×57.7V/100V/220V/380V 自動量程切換輸出電流:3×0-100A 自動量程切換4、裝置每相輸出容量電壓:50VA(根據校表數量增加)電流:80VA (根據校表數量增加)5、裝置調節范圍:電壓:0-120%,調節細度:0.01%滿度電流:0-120%,調節細度:0.01%(滿度)相位:(電壓/電流):0-359.99,調節細度:0.01°頻率:45-65Hz 調節細度:0.01Hz6、裝置輸出穩定度電壓:< 0.02% (3分鐘)電流:< 0.02% (3分鐘)功率:< 0.05% (PH=1,3分鐘)7、輸出波形畸變系數電壓、電流< 0.5%(額定負荷)8、諧波輸出2-21次諧波 任意設置9、起動電流輸出:額定電流的千分之一10、裝置輸入電源:220±10%,50Hz
<永州>天正華意電氣設備有限公司
永州三相電能表校驗裝置?電能表誤差校驗在確保電壓、電流通道接線正確,脈沖采集接線正確的情況下,在“綜合界面-校表設置”界面單擊“誤差測試”觸摸按鍵,進入“綜合界面-誤差測試”界面,如圖2.6.1-1所示,開始對被校電能表進行誤差校驗。開始檢驗后,設定的圈數將會遞減,減至0的時候,會計算電能誤差,并且重新恢復設定的圈數,重新進行圈數遞減。一直到再次減至0,重新計算電能誤差。圖2.6.1-1 綜合測試-誤差測試界面?保存校驗結果當被校驗電能表的誤差穩定,并確認正確的反應了被校表的實際情況,需要保存測試數據時,單擊界面的“保存數據”觸摸按鍵,進行數據保存。保存的數據主要有該電能表的校表參數、當前電壓、電流、功率等電測參數,向量圖及接線判別結果、5次電能表誤差、當前六路諧波、當前時間等數據。每條記錄是以電表編號為基準的,所以為了防止記錄的覆蓋,保存不同的記錄,請修改電能表編號。?拆除測試線、關閉工作電源當采用市電供電時,先拆除電壓、電流、脈沖等測試線。然后關閉電源,拆除電源線。如果采用測試電網的電壓通道供電,則先關閉電源開關,在拆除電壓、電流、脈沖等測試線。

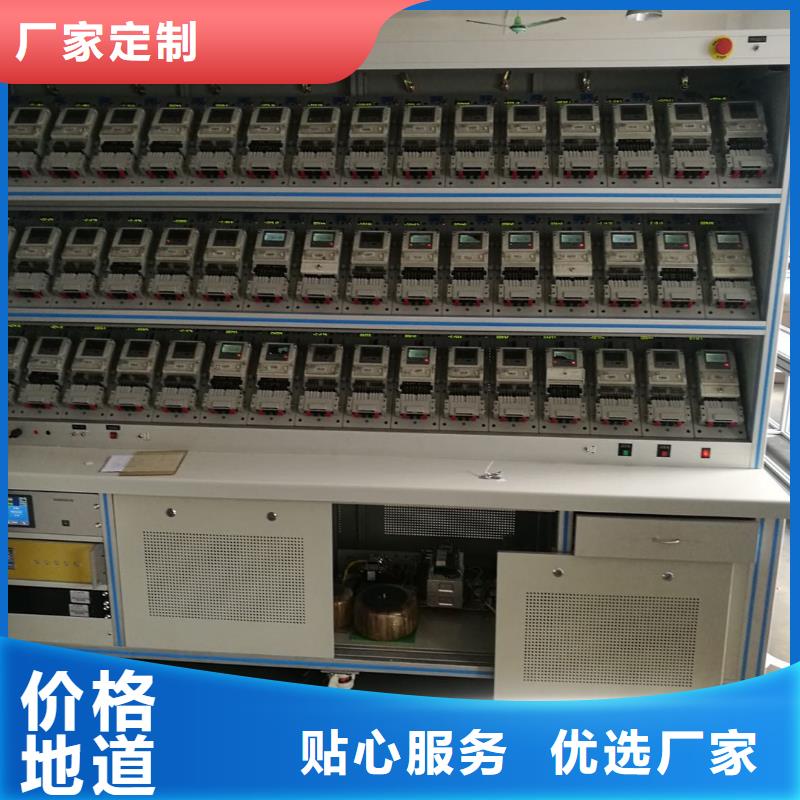

永州三相電能表校驗裝置[警告]在未接好電源線并關上后門之前,請勿將電源線插頭插入供電插座,裝置臺體內裸露的接線端子可能會引致觸電,危及生命。在裝置通電前應注意釋放裝置的急停開關(如果曾按下),并確定試驗室的供電插座是否有電,電網相電壓是否220V/380V(線),一般正負誤差不應超過10%,電壓過低或過高,可能造成本裝置功放的供電回路不能可靠工作。在裝置內部安裝的電源插座,通常受裝置電源總開關的控制,裝置未開機前是無電的,插座用于給裝置內配置的標準表等內部?jī)x器供電。在裝置外部安裝的電源插座,不受裝置電源總開關的控制,直接連接在裝置電源的進線端,只要連接上裝置的電源線,這個插座就始終是有電的。按下【電源】開關后,裝置的標準表、誤差計等首先供電(一般裝置內標準表的電源開關應始終開啟),再按下裝置【功放】開關。功放電路由于“延時供電電路”的作用,不會立刻接通電源,約經過幾秒鐘的延時,專伺功放電源接通的交流繼電器吸合,功放電源接通。如果裝置發生漏電或電源短路等故障,過載指示燈將點亮并發出蜂鳴聲報警。更多表位的裝置,掛表架上的誤差顯示系統可能采用獨立結構的開關電源供電,它輸出5V直流電壓給分布式誤差計及顯示器。● 被校表的裝卸被校表的安裝方式一般采用帶有多功能端子的快速自動壓接表架,被校表所有端子一次壓接完成,不用再打螺絲,大大減輕了校驗操作人員的勞動強度。電流輸出在掛表架上各表位的連接和走向是從左到右,從上到下。
