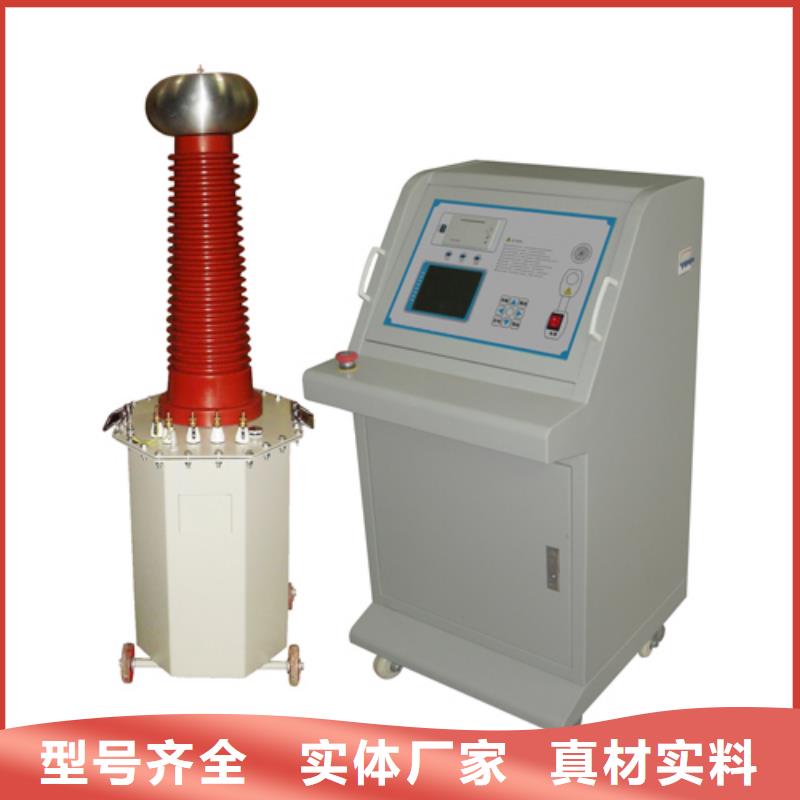

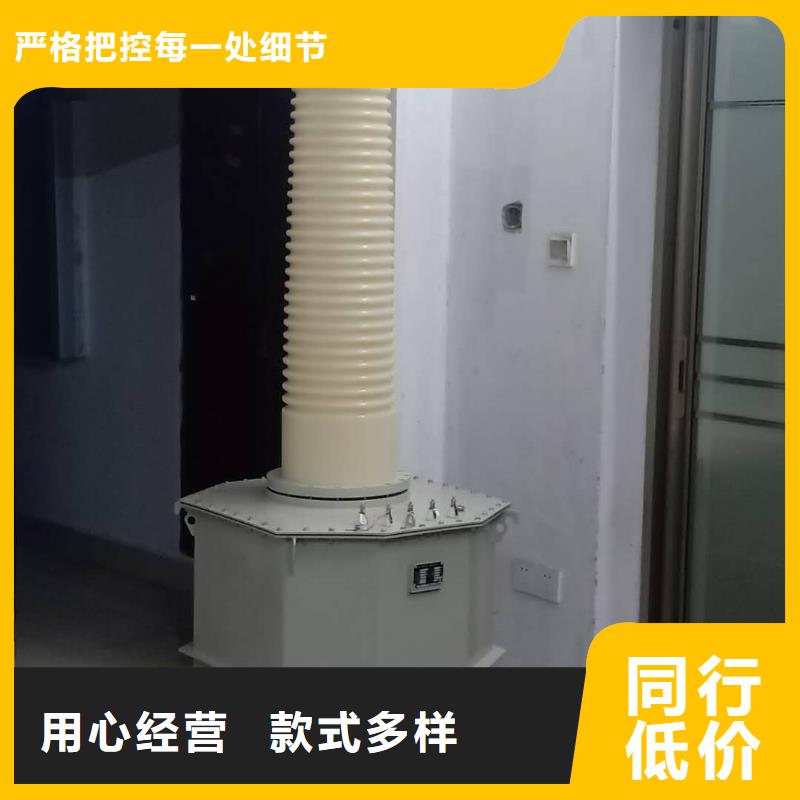

試驗變壓器控制線路圖：5－1：普通操作臺線路圖：如下六、試驗現場布串激組合試驗接圖１、串級接線3UZC(C)—Ⅲ輸入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作臺ZC（Ｃ）—Ⅰ—組試變ZC（Ｃ）—Ⅱ—第二組試變ZC（Ｃ）—Ⅲ—第三組試變△—絕緣支架２、概述為了方便電力系統的現場等級的試驗，我們專們?cè)O(shè)計和生產用多臺輕型試驗變壓器串激組合THYDQ系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。３、工作原理TH系列高壓試驗裝置，除電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。七、操作試驗方法：１、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥ ０.22MPA）２、做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出 短路桿。３、限流電阻配置：工頻耐壓每伏0.3～１歐：直流每伏５～１０歐，一般試驗可不用。 ４、拆除被試品線引線，套管及器身臟污，必要時采用屏蔽措施。５、準備工作和措施就緒，空試一次設備。６、接上被試品，直流試驗應用屏蔽線，以雜散泄漏。７、合上電源，控制箱（柜）電源批示綠燈亮。８、按下起動按鈕，起動指示燈亮。９、對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。１０、持續規定耐壓時間并注視電流表指示。１１、耐壓時間到，注視ＫＶ表，迅速均勻降零。１２、做圖２實驗后用放電棒經電阻放電，然后直接接地放電。１３、高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。八、注意事項１、試驗設備的布置，對人身周圍要有足夠的距離。盡量避免在人員過道上布置設備及施高壓引線。２、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。３、試驗中高壓引線要有支撐或牽引絕緣物。要有監護員，防止有人靠近和從底下穿過。４、直流高壓試驗中微安表在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。５、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。６、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。７、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。８、試驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。９、高壓測試工作要嚴格執行能源部頒發的工作規程有關規定。
