宜賓相位伏安表通過數字鍵直接輸入。多都是5位。接線方式：三元件Ｙ型表示現場接線為星形接法，兩元件V型表示現場接線為V 形接法。通過“←”“→”鍵來選擇。額定電壓：現場被測試系統的電壓，必須輸入正確，否則影響參數計算的精度。分57.7V、100V、220V、380V。通過“←”“→”鍵來選擇。電流量程：多個檔位，10A、50A、500A 和1500A。通過“←”“→”鍵來選擇。ＰＴ、ＣＴ變比：為１表示現場測量ＰＴ、ＣＴ二次電壓、電流和功率等參量，要反算ＰＴ、ＣＴ一次電壓、電流和功率等參量，必須設定現場實際的變比。是否存儲：用來設定是否存儲。通過“←”“→”鍵來選擇“是”或“否”。記錄間隔：用來設定存儲的間隔。有“幀/5秒”、“幀/15秒”、“幀/30秒”、“幀/1分”、“幀/2分”、“幀/5分”、“幀/15分”、“幀/30分”等間隔段。通過“←”“→”鍵來選擇。測試員：測試員編號。數字鍵直接輸入。圖３ 參數設置單擊“確定”鍵退出該界面。6.5 基本電參量在主菜單，單擊“2”鍵，進入“伏安測試”界面。主要測量現場的三相電壓、電流、功率、功率因數和頻率等電參量。按“確定”鍵退出此畫面。圖4 基本電參量6.6 閃變測量在主菜單下，單擊“3”鍵，進入“閃變測量”界面。閃變是由于電源電壓變化而產生，以波動量化表示，數值越大，波動越大。電壓變動與電壓變化的持續時間和幅度有關。短時閃變?cè)?0 分鐘內測得，而長時閃變?cè)? 小時內測得。按“確定”鍵退出此畫面。圖5 閃變測量6.7 不平衡及偏差在主菜單下，單擊“4”鍵，進入“不平衡度及誤差”界面。不平衡度指三相電力系統中三相不平衡的程度用電壓和電流負序分量與正序分量得方均根百分比表示，分為電壓不平衡和電流不平衡。

宜賓相位伏安表通過數字鍵直接輸入。多都是5位。接線方式：三元件Ｙ型表示現場接線為星形接法，兩元件V型表示現場接線為V 形接法。通過“←”“→”鍵來選擇。額定電壓：現場被測試系統的電壓，必須輸入正確，否則影響參數計算的精度。分57.7V、100V、220V、380V。通過“←”“→”鍵來選擇。電流量程：多個檔位，10A、50A、500A 和1500A。通過“←”“→”鍵來選擇。ＰＴ、ＣＴ變比：為１表示現場測量ＰＴ、ＣＴ二次電壓、電流和功率等參量，要反算ＰＴ、ＣＴ一次電壓、電流和功率等參量，必須設定現場實際的變比。是否存儲：用來設定是否存儲。通過“←”“→”鍵來選擇“是”或“否”。記錄間隔：用來設定存儲的間隔。有“幀/5秒”、“幀/15秒”、“幀/30秒”、“幀/1分”、“幀/2分”、“幀/5分”、“幀/15分”、“幀/30分”等間隔段。通過“←”“→”鍵來選擇。測試員：測試員編號。數字鍵直接輸入。圖３ 參數設置單擊“確定”鍵退出該界面。6.5 基本電參量在主菜單，單擊“2”鍵，進入“伏安測試”界面。主要測量現場的三相電壓、電流、功率、功率因數和頻率等電參量。按“確定”鍵退出此畫面。圖4 基本電參量6.6 閃變測量在主菜單下，單擊“3”鍵，進入“閃變測量”界面。閃變是由于電源電壓變化而產生，以波動量化表示，數值越大，波動越大。電壓變動與電壓變化的持續時間和幅度有關。短時閃變?cè)?0 分鐘內測得，而長時閃變?cè)? 小時內測得。按“確定”鍵退出此畫面。圖5 閃變測量6.7 不平衡及偏差在主菜單下，單擊“4”鍵，進入“不平衡度及誤差”界面。不平衡度指三相電力系統中三相不平衡的程度用電壓和電流負序分量與正序分量得方均根百分比表示，分為電壓不平衡和電流不平衡。

宜賓相位伏安表儀表質量主機：350g(帶電池)電流鉗：170g×3總質量：約1.35kg測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與護套外殼之間≥100MΩ結 構雙重絕緣，帶絕緣防振護套適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三. 結構四. 操作1．基本操作按POWER鍵開關機，開機后LCD顯示，15分鐘后儀表關機，此時按POWER鍵繼續工作。開機后進入功能選擇界面，分別為：數據測量，數據查詢和數據刪除。按上下箭頭可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入數據測量界面，按左右箭頭鍵可切換顯示的測量數據。默認開始顯示電壓、電流、相位和向量圖（圖A）；按左箭頭切換顯示電壓頻率、電流頻率、電流矢量和、電壓相序和電流相序（圖B）；再按左箭頭切換顯示有功功率、無功功率、視在功率和功率因數（圖C），按右箭頭則往回切換顯示。按HOLD鍵鎖定并自動編號存儲數據，鎖定數據時“HD“符號指示，儀表可以存儲99組數據。按上下箭頭鍵可以調節LCD背光亮度。進入數據查詢界面，查閱數據時“RD“符號指示。按左右箭頭鍵選擇數據組遞增或遞減的步進值（"SP"符號指示），步進范圍

宜賓相位伏安表按上下箭頭鍵選擇數據組并查閱所存數據。進入數據刪除界面，按左右箭頭選擇，按ENTER鍵確認。選擇“是”刪除存儲的所有數據，選擇“否”則退出當前界面。注意：數據刪除后將不能恢復，請謹慎操作。．測試注意有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過30A的線路，可能損壞設備。測試前，先將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試U1、U2、U3電壓插孔和對應電流鉗上I1、I2、I3標記面為同名端。必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。相位測試時電流按照鉗夾上的箭頭指示方向輸入。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：?jiǎn)蜗鄿y(cè)試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路；也可以連接U2綠、COM黑、I2；或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。

宜賓相位伏安表提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）、A相電流（用黃色來顯示）、B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。

宜賓相位伏安表不能用于測試高于600V的電壓，不能測試超過30A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁場環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用儀表，請定期給電池充電或取出電池。?更換電池，注意極性，若無法更換，請聯系廠家。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介T(mén)H-230B三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，

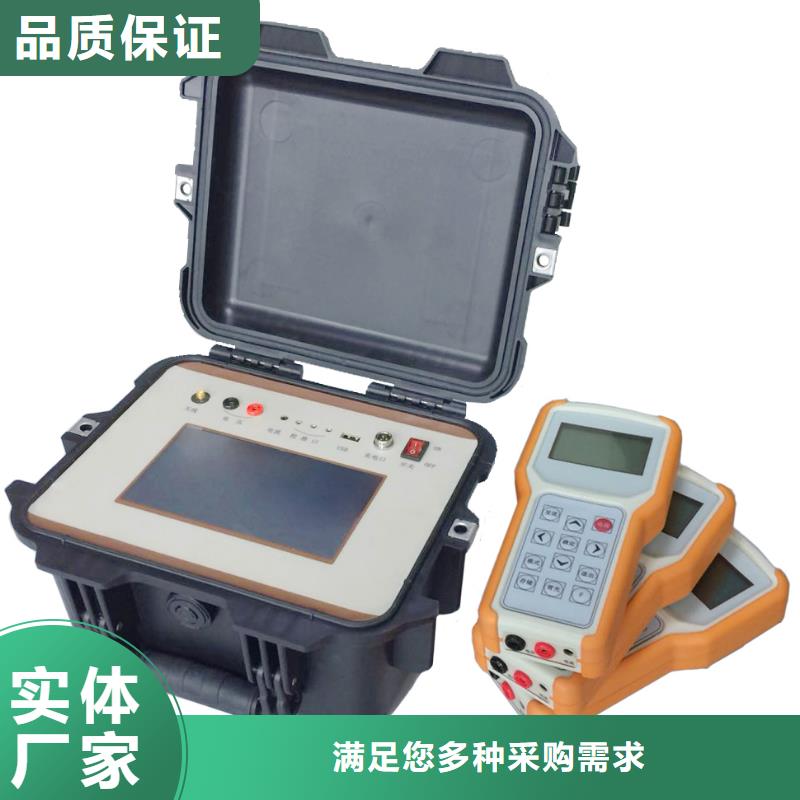

宜賓相位伏安表主機對時校準顯示菜單顯示屏幕左上角有“返回主頁”鍵、“數據存儲”鍵、“數據”鍵、“相位圖表”鍵，選擇對應功能操作（圖3）。圖6分機對時校準顯示菜單7.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單分機操作：待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。

宜賓相位伏安表在儀器側面，圓孔為充電插座；方孔為USB通訊插座。6．操作方法6.1 工作電源本儀器采用電池供電，無需外部電源，儀器就可以工作。6.2 工作接線（關鍵操作）6.2.1 電壓接線（1）三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和Uo接線端子分別接到現場A、B、C、N三相電壓和零線上。（2）兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的Uo接現場B相電壓。6.2.2 鉗表接線三只鉗表（10A）對應插入電流輸入插座中，并鎖緊，以保證良好接觸。6.3 開機進入主菜單按照說明書中說明的接線方法進行接線，確認無誤后方可接通電源。打開電源進入主菜單畫面（如圖2）： 2 主菜單用1-8鍵來進入對應的子菜單。如：進入“參數設置”界面，單擊“1”鍵即可。6.4 參數設置進入主菜單，單擊“1”鍵，進入?yún)?shù)設置菜單。“↑”，“↓”為光標移動鍵。序號：為當前儀器數據組的編號，按數字鍵輸入相應數字編號，多為6位。臺站、線路：所要測試的電網臺站、線路編號。

宜賓相位伏安表測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）A相電流（用黃色來顯示）B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。系統校準界面，圖十五、系統校準，此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法測試儀配有一條4芯的電壓測試線和三只電流測試鉗。電壓測試線用來接入被測電壓信號，其中用黃色導線接電壓的A相、綠色導線接電壓的B相、紅色導線接電壓的C相；每只鉗子分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。在測試過程中要注意的問題：1、要在測試前插好電流測試鉗，嚴禁先夾測試線后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入與之對應的插座。交換不同輸入，會降低了測試精度，但一般測試精度在±2％以內。3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）

宜賓相位伏安表測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）A相電流（用黃色來顯示）B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。系統校準界面，圖十五、系統校準，此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法測試儀配有一條4芯的電壓測試線和三只電流測試鉗。電壓測試線用來接入被測電壓信號，其中用黃色導線接電壓的A相、綠色導線接電壓的B相、紅色導線接電壓的C相；每只鉗子分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。在測試過程中要注意的問題：1、要在測試前插好電流測試鉗，嚴禁先夾測試線后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入與之對應的插座。交換不同輸入，會降低了測試精度，但一般測試精度在±2％以內。3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）
