電動機保護測試儀品質過關

宜賓熱繼電器測試儀如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以存儲和打印測試結果。點擊“退出”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“壓力值修正系數”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖６在系統主界面旋轉飛梭使光標選擇“歷史數據查閱”，如圖７所示，可以瀏覽原來的測試結果。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖７點擊“確定”后進入的界面如圖８所示。密度繼電器校驗數據退出圖８點擊“密度繼電器校驗數據”后可以看到歷史數據，如圖９所示。＊＊年＊＊月＊＊日報警回復值報警值翻頁 打印外存 退出點擊外存后顯示如圖11上傳 U盤 返回如需上傳測試數據請用SUB接口線連接好計算器（已安裝上傳軟件的計算機且已打開上傳界面），點擊上傳后與計算器找到相應的通訊口即可上傳數據，具體操作詳見“配套工具軟件使用說明”如需用U盤拷貝數據，請將U盤插上儀器面板上拷貝U口同時點擊U入盤即可拷貝數據到所插U盤上，存儲的文件名默認為“SF6”加“存儲數據的序號”（例如，組數據存儲到U盤的文件名為SF61）如圖12上傳 U盤 返回在上圖中點擊確認，儀器顯示如下界面：如果數據成功保存到U盤，界面顯示如下：如果數據未成功保存到U盤，界面顯示如下：在主截面上點擊“系統時鐘修正”，如圖10所示，可以進入系統時鐘修正界面，如圖13所示。

宜賓熱繼電器測試儀使用方便可靠，是SF6密度繼電器校驗的必備設備。15. 正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH ）16.校準壓力范圍大: 0～1.2MPa（超大量程設計）技 術 指 標 ?工作電壓：正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH），接入AC220V電源時儀器自動切斷鋰電池供電，以保護鋰電池延長其使用時間。?電量顯示：可顯示鋰電池電量百分比（當電量不足時提醒及時充電或應急用220V交流電源）?儀器功率：72W?儀器精度：0.2級?壓力顯示分辨率：0.001MPa?壓力校驗范圍：0～1.2MPa（超大量程設計）?環境溫度顯示分辨率：0.1C?環境溫度測量范圍：-50℃～150℃?工作濕度：90％RH?校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖?顯示方式：320X240圖形點陣單色液晶屏?操作方式：一鍵飛梭操作?通訊方式：USB接口（能上傳試驗數據到計算機，并自動生成報告）USB拷貝接口（可用U盤拷貝試驗數據）?打印機型：高速微型熱敏打印機?打印方式：漢字報表式打印?存儲容量：可同時存儲100次試驗結果?外形尺寸：375X270X240(mm)?SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。?儀器重量：6Kg?面板示意圖：

<宜賓>天正華意電氣設備有限公司

宜賓熱繼電器測試儀功能及特點該校驗儀主要具有如下功能：1、對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。2、對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。3、如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。該校驗儀吸收國內同類產品先進經驗，運用了先進的的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：?采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。?

<宜賓>天正華意電氣設備有限公司 電動機保護測試儀品質過關

宜賓熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

<宜賓>天正華意電氣設備有限公司 電動機保護測試儀品質過關

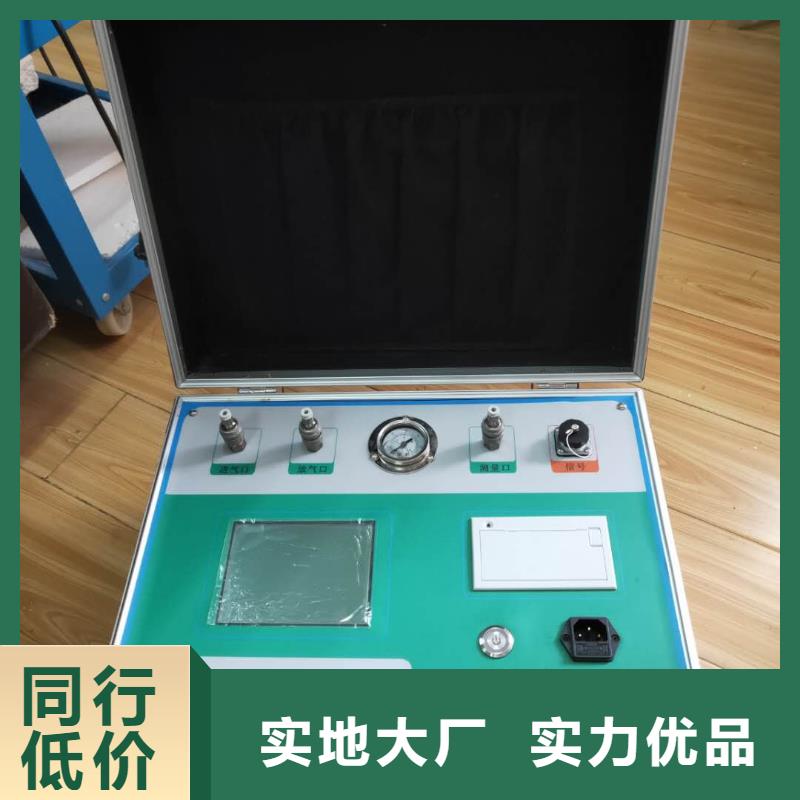

?宜賓熱繼電器測試儀智能型密度繼電器校驗儀功能特點：1．密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2．配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4．所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5．漢字報表式打印測試結果，并對試驗結果進行智能分析。6．USB通訊接口可上傳測試數據到計算機及USB拷貝接口可用U盤直接拷貝測試數據，同時能存儲100次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8． 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9． 校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。10．具有在線修改系統時鐘的功能。11．具有在線修改系統壓力功能，可以現場修正。12．核心元器件采用原裝進口元件，性能可靠。13．能同時測試一組報警信號、二組閉鎖信號。

<宜賓>天正華意電氣設備有限公司
電動機保護測試儀品質過關

宜賓熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意！⑥、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

宜賓熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意！⑥、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

<宜賓>天正華意電氣設備有限公司 電動機保護測試儀品質過關
