宜賓局部放電檢測儀放電類型和放電源的辨認先介紹一下示波屏上的橢圓軌跡，它是順時針方向旋轉，正零標脈沖表示試驗電壓開始由負變向正極性；負零標脈沖則與之相反，兩零標間的中點為試驗電壓的正、負峰值部位。從橢圓上的放電圖形辯認放電類型以及識別各種干擾是一門技術性很強并需有豐富實踐經驗的學問（再結合其他方法予以確認）。CIGRE（國際大電網會議）也為須此專門編了放電圖形識譜的小冊子，它是根據放電圖形中放電位置、移動與否，正負半周的放電幅值一致程度以及放電幅值隨試驗電壓及加壓時間的變化特征來判斷的，這里只能粗略加以介紹。一般來說來，視為真正的內部氣泡形成的局部放電，其主要特征是放電大多產生在靠近試驗電壓峰值前上升部位的兩半周內。（1）典型的內部氣泡局部放電（見圖五），波形特征：a放電主要顯示在試驗電壓由零升到峰值的兩個橢圓相限內。b在起始電壓 Ui時放電通常發生在峰值附近，試驗電壓超過 Ui時，放電向零位延伸。c兩個相反半周上放電次數和幅值大致相同（相差至3：1）。d放電波形可分辨。這里又有幾種情況：1）如果放電幅值隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電；2）如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。圖 五（2）金屬與介質間氣泡的放電（見圖六 a），波形特征：正半周有很多幅值小的放電，負半周有少數幅值大的放電，幅值相差可達10：1。其它同上，典型例子是絕緣與導體粘附不佳的聚乙烯電纜放電。如果隨試驗電壓升高，放電幅值也增大，而且放電波形變得模糊，則往往中含有不同大小多個氣泡，或者是外露的金屬與介質表面之間出現的放電

<宜賓>天正華意電氣設備有限公司

宜賓局部放電檢測儀多通道局部放電測量使用說明多通道局部放電測量是為用戶同時進行多路局部放電試驗而設計的功能，如干變感應局放試驗需三路同時進行局放試驗、油變感應局放試驗需三路或者六路等。它提供給了需要進行多路試驗的用戶一個簡單實用的解決方案，用戶可以同時進行多路試驗而無須購買幾臺局放儀。它采用無源衰減的方法，頻率帶寬達100MHz以上，放電波形失真極小。試驗使用方法：按下圖連接試驗回路，首先以通道A作為增益基準進行校正，將“通道選擇”波段開關選擇在通道A，通道A高壓端注入校正脈沖。如50PC，調整局放儀增益粗調和增益“細調（A）”，使局放儀指示值顯示為50PC，通道A校正完畢（注意：局放儀增益細調保持不便）；通道B校正，將“通道選擇”波段開關選擇在通道B，在通道B高壓端注入校正脈沖50PC ，注意，不可調整局放儀增益細調（A），調整“細調（B）”增益旋鈕使局放儀指示值顯示為50PC，通道B校正完畢。以后通道應按照通道B的校正方法，選擇相應的通道檔位和相應細調進行校正。

局部放電成套裝置2023已更新(今日/熱搜)

宜賓局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上

<宜賓>天正華意電氣設備有限公司

宜賓局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的常用試驗回路”選擇。通常情況下選擇并聯法”測試回路。選擇合適的檢測阻抗（輸入單元），見附錄一檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電設備操作設備驅動程序安裝本系統在 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤p路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入系統。

宜賓局部放電檢測儀 高頻脈沖電流法高頻脈沖電流檢測技術，在足夠?qū)挼念l帶范圍內，通過安裝在被測設備接地線上的穿芯式電流傳感器或鉗型電流傳感器，檢測PD的脈沖信號，也稱為高頻電流互感器方法。如通過在XLPE電纜接地線上或電纜本體上安裝高頻電流傳感器（HFCT），以耦合高頻脈沖電流流經通路上所產生的電磁場信號。HFCT高頻電流傳感器實際上是一種寬頻帶羅戈夫斯基線圈型電流傳感器，檢測頻帶通常在幾百kHz到幾十MHz，能夠有效地獲取PD信號。該電流傳感器主要由磁芯、線圈、金屬屏蔽盒等組成。磁芯采用耐磨耐蝕、高頻高導磁率、損耗小、穩定性好的磁性材料，由兩個半環經金屬屏蔽盒的閉合結構而形成圓環。金屬屏蔽盒為兩半環結構，尺寸稍大于磁芯，安放和固定磁芯，該屏蔽盒可屏蔽現場空間的干擾，以減少甚至避免現場測量PD時的干擾。在電力電纜局放檢測時，導線和金屬屏蔽之間由絕緣材料隔開形成分布電容，該電容只有幾百皮法，對高頻信號為良導體。因此，高頻的局放信號由分布電容對接地引線構成回路傳輸，在電纜接頭屏蔽接地線上安裝寬頻帶電流互感器（HFCT）可檢測到放電脈沖信號，并能夠確定局部放電的量值。

<宜賓>天正華意電氣設備有限公司 局部放電成套裝置2023已更新(今日/熱搜)

宜賓局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電調節基準電壓調節電位器25，將基準電壓表23調至所需數值。按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于1．套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。1本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<宜賓>天正華意電氣設備有限公司

宜賓局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。

宜賓局部放電檢測儀歷史記錄查看點擊【歷史記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型同步方式設備名稱任務編號、時間、單位局放值背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。 外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在系統設置里，將觸發方式改成外同步，將無線同步發射器接到試驗電源上，點擊運行，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的表示進行接線。傳感器的使用?TEV傳感器TEV傳感器能夠感應出開關柜金屬柜體上的暫態電壓形成一定的高頻感應電流。使用時將TEV傳感器緊貼在金屬柜體上。TEV傳感器?非接觸式超聲傳感器使用非接觸式超聲傳感器是對發生局放時在空氣中傳播的超聲波進行檢測。要求放電源與傳感器之間必須有良好的空氣路徑，對于封閉良好，無氣孔及空氣間隙的開關柜將無法檢測。使用時將傳感器吸附在開關柜體上，防止超聲移動產生干擾信號，并將超聲探頭對準設備的縫隙處進行檢測。非接觸式超聲傳感器?接觸式超聲傳感器接觸式超聲傳感器使用時在超聲傳感器上涂抹耦合劑，將傳感器放到傳感器支架內，并用繃帶固定在GIS上的被測位置。

<宜賓>天正華意電氣設備有限公司 局部放電成套裝置2023已更新(今日/熱搜)

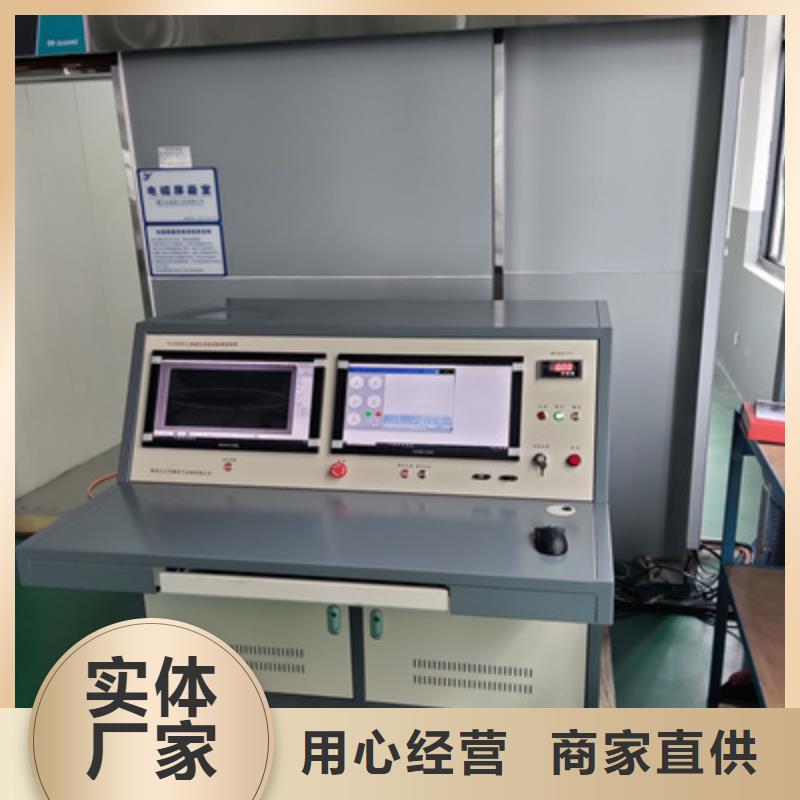

宜賓局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件：戶內海拔高度不超過1000米環境溫度：-25℃～＋40℃相對濕度：≤90％（20℃）時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V，額定輸入電流394A額定輸出電壓300kV，額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V，控制臺設有手動升壓，耐壓自動計時，耐壓計時結束后自動降壓至零位，另外本控制臺有調壓器零位啟動和過流、過壓保護，控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓單相380V額定輸入電流395A額定輸出電壓0～420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A，阻值5KΩ六、LBQ-150/0.38濾波器額定電流：395A，額定容量：150kVA

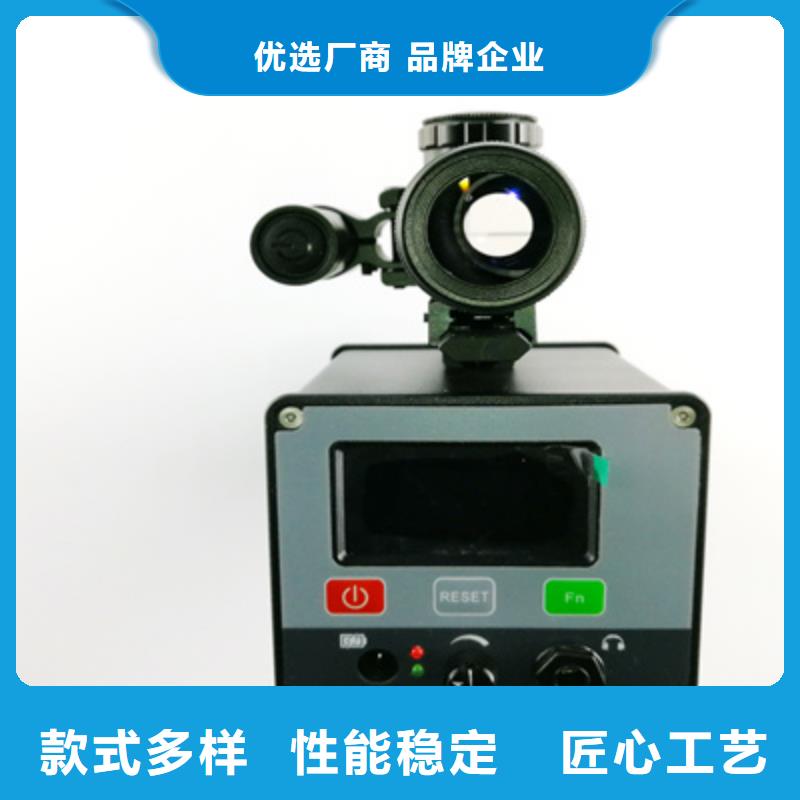

宜賓局部放電檢測儀產品概述 局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M一步擴大。我公司研制的局部放電巡檢儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。局部放電巡檢儀采用了全新的外觀設計，使用了目前較為流行的Android系統，更易于操作使用，另外集成了500萬攝像頭拍照功能方便進行巡檢記錄；RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。
