宜賓接地電阻測試儀維護指南6.1 維護和保養1、日常維護（1）本測試儀使用環境應通風良好，干燥、無粉塵、無強電磁干擾。（2）測試儀若長時間不使用，應定期通電。通常每月通電一次，通電時間不少于30分鐘。（3）測試儀長時間工作后（24小時）應關電10分鐘以上，以保持儀表良好的工作狀態。（4）測試夾和高壓棒長期使用后可能會出現接觸不良或斷路現象，應定期檢修。2、使用者的維護為了防止意外觸電的發生，請不要自行打開儀器的蓋子。如果儀器有異常情況發生，請青島天正華意電氣設備有限公司給予維護。所附的線路圖和方塊圖僅供參考之用。3、定期維護本多功能安規測試儀、輸入電源線、測試插座和相關附件等每年至少要仔細檢驗和校驗一次，以保證使用者的及測試儀的性。如果測試儀是用于生產現場或其它惡劣條件下，必須縮短檢驗周期。4、使用者的修改使用者不得自行更改儀器的線路或零件，如被更改，儀器的三包則自動失效且本公司不負責更改產生的責任。使用未經青島天正華意電氣設備有限公司認可的零件或附件也不予三包。如發現送回檢修的儀器被更改，青島天正華意電氣設備有限公司會將儀器的電路或零件修復為原來設計，并收取維修費用。6.2 簡單故障處理故 障 處 理 方 法開機液晶無顯示，按鍵無響應 檢查測試儀后面板上的保險絲是否熔斷。若熔斷，請更換F5A保險絲接地電阻為0 檢查外部連線是否出現非正常開路或短路現象儀器出現死機狀態 關機，等待半分鐘后重新開機儀器與計算機無法通訊 1、檢查選擇的串行口是否正確，是否用串口線正確連接計算機與安檢儀2、檢查是否正確安裝通訊軟件，并選擇正確的波特率和通訊地址。3、若為自編通訊軟件，則應檢查通訊協議是否一致6.3 注意事項1、本測試儀測試過程中有高壓、大電流輸出，操作人員務必嚴格按說明書操作，嚴禁身體觸及儀器帶電部位和被測負載殼體，以免觸電。2 、本機工作電源要接地（將電源插座上“E”端與大地良好連接）。3 、進行絕緣和耐壓測試時，被測負載應與大地各周圍物體保持良好的電氣隔離。4 、如果環境相對濕度大于60％RH，大于100MΩ的絕緣電阻測量精度會受較大影響。

宜賓接地電阻測試儀 產品概述接地導通電阻測試儀，具有恒流1A～32A輸出，可測2000mΩ范圍內的接地電阻。具有同類儀器的分辨率：0.1mΩ及2.0％的準確度。本儀器將優越的性能和簡便的操作結合在一起，既適用生產現場流水線測試檢測的需要，又能滿足實驗室高準確度測量的要求。儀器具有遙控接口和RS-232/485串行通訊接口，可實現儀器與計算機的通訊及自動化測試。本機所提供的測試線路符合“GB4706.1家用或類似用途電器的性能檢測原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低壓成套開關設備或控制設備的要求”。采用模塊化硬件板組設計，標準化板卡接口，能夠更好的控制質量，提高產品維護性能，從而提高產品的綜合質量。采用大功率輸出電源，使輸出負載能力進一步加強。用戶可設置多組數據，并使得用戶數據得以保存。第二章 安裝與儲運2.1 選擇測試儀安裝位置（1）遠離易燃、易爆、易腐蝕介質，如酒精、稀釋劑、硫酸等；（2）遠離熱源、避免日曬：必須避免溫度急劇變化，溫度急劇變化會使水汽凝結于機器內部；注意：當凝結水珠現象出現時禁止使用本測試儀。（3）遠離鍋爐、加濕器、水源、強電干擾源等；遠離明顯的震動和沖擊；（4）工作環境潔凈、無粉塵、通風良好。2.2 拆封和檢查本機使用一個內部用泡棉保護的紙箱包裝。如果收到時，包裝箱有破損，請檢查儀器的外觀是否有形變、刮傷、或板損壞等，如有損壞，請立即通知青島天正華意電氣設備有限公司，并保留包裝箱和泡棉，以便了解損壞發生的原因。我們的服務中心會為您修復或更換新機。在未通知青島天正華意電氣設備有限公司前，請不要立即退回產品。為了防止意外觸電發生，請不要自行打開機蓋。如果機器有異常發生，請尋求青島天正華意電氣設備有限公司予以維護。用戶收到測試儀后，請按照裝箱清單核對儀器型號、儀器附件及隨機文件等。若包裝箱中的物品與裝箱清單所列內容不符，請與青島天正華意電氣設備有限公司銷售經理聯系。2.3 檢查輸入電源和保險絲本機使用AC220V±10％，50/60HZ±5％的單相電源，同時必須使用正確規格的保險絲(F5A)。在更換保險絲前，必須關閉輸入電源，拔下電源線，以避免危險。在接上工作電源前，必須先確認所使用的電源插座是否帶有地線。本機是使用三芯電源線，當電源線插到具有地線的插座時，即已完成機殼接地。

<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購

宜賓接地電阻測試儀儀器內部結構和測試原理本儀器主要由提供測試電流的異頻電源、電流和電壓測量電路以及微電腦測控系統組成。儀器通過測量接地裝置的電位升高與流入接地裝置的電流之比來測量接地阻抗。儀器內部結構如圖1所示。異頻恒流電源可輸出頻率為45Hz或55Hz的正弦波測試電流，輸出頻率受微電腦系統控制。其輸出經過隔離后通過儀器面板上的E、C兩個端子輸出。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。濾波器用于濾除干擾信號，只允許45Hz和55Hz信號通過。A/D轉換器用于將電壓和電流信號轉換為數字信號以便微電腦系統進行分析處理。用戶啟動接地阻抗測量后，儀器首先開啟異頻電源使之輸出頻率為45Hz的電流，待電流穩定之后，微電腦系統通過A/D轉換器取得電壓和電流波形數據，進行數字濾波后計算出電壓V45和電流I45及其相位差再進一步計算出阻抗Z45、電阻分量R45和電抗分量X45。然后，切換異頻電源的輸出頻率為55Hz，經過同樣的步驟后可計算出阻抗Z55、電阻分量R55和電抗分量X55。取Z45 和Z55的平均值作為工頻接地阻抗Z50。，關閉異頻電源，通過液晶屏顯示測量結果。因此阻抗測量時，儀器測量的是兩電壓輸入端P1、P2之間的電壓與電源輸出電流之比。

<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購

宜賓接地電阻測試儀 操作人員規定1、人員資格：多功能安規測試儀在錯誤的操作時可能造成誤觸電，這足以造成人員的傷害，這種傷害甚至是有生命危險的，因此必須由訓練合格的人員使用操作。2、守則：操作人員必須隨時給予教育和培訓，使其了解各種操作規則的重要性，并依規則操作多功能安規測試儀。3、衣著規定：操作人員不可穿佩有金屬裝飾的衣服及帶金屬的手飾和手表等，以免造成意外觸電；在操作本儀器時必須佩帶絕緣手套。4、醫學規定：禁止有心臟病或配戴心率調整器、心臟起搏器的人員操作多功能安規測試儀。1.3.3 測試程序規定測試儀的電源接地線一定要按照規定接妥。拆接測試儀后面板上的接線時，請務必在切斷電源、斷開空氣開關后，再行操作！操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時應定位放置。1.3.4 要點(1)、非合格的操作人員和不相關的人員應遠離測試區。(2)、隨時保持測試區的和有序。(3)、在測試進行中禁止碰觸被測負載或任何與待測物有連接的物件，謹防觸電！(4)、拆接測試儀前面板上的接線時，請務必在切斷電源，再行操作！(5)、進行絕緣和耐壓測試時，被測負載與大地以及周圍物體應保持良好的電氣隔離。尤其注意：被測負載與生產流水線體應保持良好的電氣隔離。(6)、綜合測試儀電源必須接地(7)、萬一發生任何問題，請立即關閉電源。

宜賓多功能接地電阻測試儀實體大廠-放心選購 <宜賓>天正華意電氣設備有限公司

宜賓接地電阻測試儀 產品概述接地導通電阻測試儀，具有恒流1A～32A輸出，可測2000mΩ范圍內的接地電阻。具有同類儀器的分辨率：0.1mΩ及2.0％的準確度。本儀器將優越的性能和簡便的操作結合在一起，既適用生產現場流水線測試檢測的需要，又能滿足實驗室高準確度測量的要求。儀器具有遙控接口和RS-232/485串行通訊接口，可實現儀器與計算機的通訊及自動化測試。本機所提供的測試線路符合“GB4706.1家用或類似用途電器的性能檢測原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低壓成套開關設備或控制設備的要求”。采用模塊化硬件板組設計，標準化板卡接口，能夠更好的控制質量，提高產品維護性能，從而提高產品的綜合質量。采用大功率輸出電源，使輸出負載能力進一步加強。用戶可設置多組數據，并使得用戶數據得以保存。第二章 安裝與儲運2.1 選擇測試儀安裝位置（1）遠離易燃、易爆、易腐蝕介質，如酒精、稀釋劑、硫酸等；（2）遠離熱源、避免日曬：必須避免溫度急劇變化，溫度急劇變化會使水汽凝結于機器內部；注意：當凝結水珠現象出現時禁止使用本測試儀。（3）遠離鍋爐、加濕器、水源、強電干擾源等；遠離明顯的震動和沖擊；（4）工作環境潔凈、無粉塵、通風良好。2.2 拆封和檢查本機使用一個內部用泡棉保護的紙箱包裝。如果收到時，包裝箱有破損，請檢查儀器的外觀是否有形變、刮傷、或板損壞等，如有損壞，請立即通知青島天正華意電氣設備有限公司，并保留包裝箱和泡棉，以便了解損壞發生的原因。我們的服務中心會為您修復或更換新機。在未通知青島天正華意電氣設備有限公司前，請不要立即退回產品。為了防止意外觸電發生，請不要自行打開機蓋。如果機器有異常發生，請尋求青島天正華意電氣設備有限公司予以維護。用戶收到測試儀后，請按照裝箱清單核對儀器型號、儀器附件及隨機文件等。若包裝箱中的物品與裝箱清單所列內容不符，請與青島天正華意電氣設備有限公司銷售經理聯系。2.3 檢查輸入電源和保險絲本機使用AC220V±10％，50/60HZ±5％的單相電源，同時必須使用正確規格的保險絲(F5A)。在更換保險絲前，必須關閉輸入電源，拔下電源線，以避免危險。在接上工作電源前，必須先確認所使用的電源插座是否帶有地線。本機是使用三芯電源線，當電源線插到具有地線的插座時，即已完成機殼接地。

宜賓接地電阻測試儀 技術指標 使用條件環境溫度：0℃～＋45℃相對濕度：≤85％RH2、測量范圍及恒流值（有效值）電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)電壓：AC 0～20V3、測量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC（C1與C2之間）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1與P2之間）＜40KΩ 誤差≤±5％·允許地電壓（工頻有效值）≤5V 誤差≤±5％5、電源及功耗功率損耗≤2W直流：8×1.5V(AA，R6)電池交流：220V/50Hz6．體積與重量體積：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地電阻測量（如圖一）· 沿被測接地極E（C2、P2）和電位探針P1及電流探針C1，依直線彼此相距20米，使電位探針處于E、C中間位置，按要求將探針插入大地。· 用專用導線將地阻儀端子E（C2、P2）、P1、C1與探針所在位置對應聯接。· 開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量（如圖二）· 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：Ф＝2πRL 其中Ф—土壤電阻率（Ω·cm）L—探針與探針之間的距離(cm)R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。·測地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購

宜賓接地電阻測試儀 為此，請選購我公司的有限點接地系統解算程序軟件，用戶即可使用辦公電腦或手提電腦進行機解。從原理上來說，除了忽略互電阻以外，這種方法不存在忽略R0所帶來的測量誤差。但是，用戶需要注意的是：您的接地系統中，有幾個彼此相連接的接地體，就必須測量出同樣個數的測試值供程序解算，不能或多或少。而程序也是輸出同樣個數的接地電阻值。3．單點接地系統從測試原理來說，XRD系列鉗表只能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法，此方法可應用于傳統的電壓-電流法無法測試的場合。⑴．二點法見下圖，在被測接地體RA附近找一個獨立的接地較好的接地體RB（例如臨近的自來水管、建筑物等）。將RA和RB用一根測試線連接起來。由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。RT＝RA＋RB＋RL其中：RT為鉗表所測的阻值。RL為測試線的阻值。將測試線頭尾相連即可用鉗表測出其阻值RL。所以，如果鉗表的測量值小于接地電阻的允許值，那么這兩個接地體的接地電阻都是合格的。⑵．三點法如下圖，在被測接地體RA附近找二個獨立的接地體RB和RC。步，將RA和RB用一根測試線連接起來，見下圖。用鉗表讀得個數據R1。第二步，將RB和RC連接起來，見下圖。用鉗表讀得第二個數據R2。第三步，將RC和RA連接起來，見下圖。用鉗表讀得第三個數據R3。上面三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：由于： R1＝RA＋RB R2＝RB＋RC R3＝RC＋RA所以： RA＝（R1＋R3-R2）÷2這就是接地體RA的接地電阻值。為了便于記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等于鄰邊電阻相加減對邊電阻除2。

<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購
宜賓多功能接地電阻測試儀實體大廠-放心選購 <宜賓>天正華意電氣設備有限公司

宜賓接地電阻測試儀儀器內部結構和測試原理本儀器主要由提供測試電流的異頻電源、電流和電壓測量電路以及微電腦測控系統組成。儀器通過測量接地裝置的電位升高與流入接地裝置的電流之比來測量接地阻抗。儀器內部結構如圖1所示。異頻恒流電源可輸出頻率為45Hz或55Hz的正弦波測試電流，輸出頻率受微電腦系統控制。其輸出經過隔離后通過儀器面板上的E、C兩個端子輸出。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。濾波器用于濾除干擾信號，只允許45Hz和55Hz信號通過。A/D轉換器用于將電壓和電流信號轉換為數字信號以便微電腦系統進行分析處理。用戶啟動接地阻抗測量后，儀器首先開啟異頻電源使之輸出頻率為45Hz的電流，待電流穩定之后，微電腦系統通過A/D轉換器取得電壓和電流波形數據，進行數字濾波后計算出電壓V45和電流I45及其相位差再進一步計算出阻抗Z45、電阻分量R45和電抗分量X45。然后，切換異頻電源的輸出頻率為55Hz，經過同樣的步驟后可計算出阻抗Z55、電阻分量R55和電抗分量X55。取Z45 和Z55的平均值作為工頻接地阻抗Z50。，關閉異頻電源，通過液晶屏顯示測量結果。因此阻抗測量時，儀器測量的是兩電壓輸入端P1、P2之間的電壓與電源輸出電流之比。

<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購

宜賓接地電阻測試儀如果鉗表的測量值大于允許值，請按單點接地進行測量。3．建筑物防雷接地系統的應用建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。4．加油站接地系統的應用在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。序 號 檢測項目技術要求油罐接地電阻≤10Ω2 裝卸點接地電阻 ≤10Ω3 加油機接地電阻 ≤4Ω4 加油機輸油軟管連接電阻 ≤5ΩB型鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE082010。它可應用于相應的易燃易爆環境中。⑴．儲油罐、裝卸點接地電阻的測量如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。則可計算出：儲油罐接地電阻為： RA＝（R1＋R2-R3）÷2裝卸點接地電阻為： RC＝R2-RA輔助地極接地電阻為：RB＝R1-RA注：測R1時，BC、AC間不能有導線連接。測R2、R3時類推。

<宜賓>天正華意電氣設備有限公司

宜賓接地電阻測試儀感謝您購買了本公司的鉗形接地電阻儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊。——遵守本手冊所列出的操作注意事項。?任何情況下，使用本鉗表應特別注意。?注意本鉗表所規定的測量范圍及使用環境，禁止鉗測動力線。?注意本鉗表面板及背板的標貼文字。?開機前，扣壓扳機一兩次，確保鉗口閉合良好。?開機時，不要扣壓扳機，不能鉗任何導線。?正常開機，顯示“OL Ω”符號后，才能鉗測被測對象。?鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。?避免本鉗表受沖擊，尤其是鉗口接合面。?危險場合，強烈選用本公司的防爆型鉗形接地電阻儀。?防爆型產品，在危險場所內嚴禁拆卸和更換電池。?本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲，這是正常的，注意區別報警的“嘟--嘟--嘟--”聲。?測量導線電流不要超過本鉗表的上量限。?長時間不用本鉗表，請取出電池。?拆卸、校準、維修本鉗表，必須由有授權資格的人員操作。?由于本鉗表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?本用戶手冊中標有“＊”的內容僅限于C型。二．簡介系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善，對老款產品的徹底升級。其性能主要體現在：具有RS232接口功能，實現測試數據上傳電腦，軟件監控（選配）。突破開機長時間自檢等待，開機立即進入測試。突破繼電器自檢方式，采用先進的算法及數字集成處理技術。突破老款產品笨重的問題，更加符合手持儀表的特性。全新外觀設計，面板6鍵操作，性能直通。增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。測量范圍增加到0.01Ω-1200Ω。存儲數據99組，功耗更低，啟動、工作電流小于50mA。系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為XRD系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。

宜賓多功能接地電阻測試儀實體大廠-放心選購

宜賓接地電阻測試儀測試儀 電腦通訊：上位機通訊口5.遙控開關：遙控啟動停止，開關量接口 6.報警燈：報警燈接口，選配7.高壓端H.V：電壓輸出的高壓端4.3 外部接口本測試儀的后面板上配置有兩個9針D型端子座，遙控接口和電腦通信接口提供遠程控制信號和通信上傳功能。使用時為了能達到效果建議使用原裝配件，其引出線的長度以不超過10米為宜。4.3.1 遙控開關接口遙控接口提供兩組輸入信號和三組輸出信號。輸入為：啟動停止控制信號，1、8腳停止，4、8腳啟動（作用同腳踏開關信號，兩者為并聯結構）。輸出為：5、9測試中信號、2、6測試合格信號和3、7測試總不合格信號。4.3.2 RS232/485通訊口（電腦通訊口）測試儀帶有RS-232C和RS485兩種串行通訊接口供用戶選用，默認配置為RS232C接口。在本公司提供支持下，通過RS-232C或RS485接口與上位機發送數據并由上位機完成相應操作。接口定義如下圖所示：（1）RS-485通訊口2）RS-232通訊口第五章 操作說明

<宜賓>天正華意電氣設備有限公司
<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購

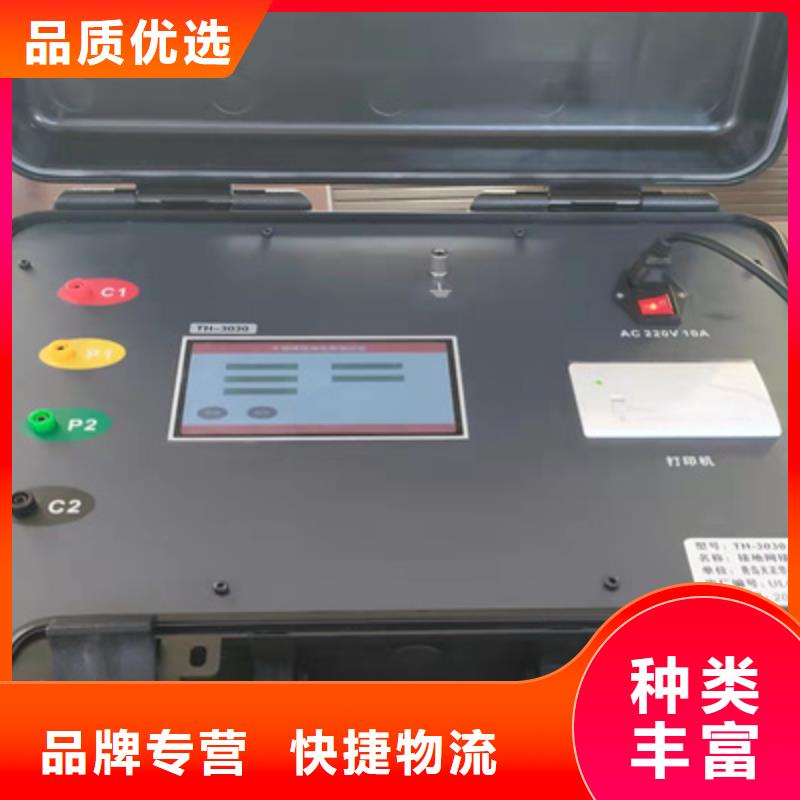

宜賓接地電阻測試儀 儀器用途本儀器適用于中小型變電站、風力發電系統的升壓站、光伏電站、電鐵牽引站、輸電線路桿塔等接地裝置的交接驗收試驗，已運行接地裝置的性（例行）試驗，與防雷有關的接地裝置試驗。儀器由于采用了獨特的變頻抗干擾技術，從而有效解決了接地網測試的關鍵技術難題測試時可選擇接近于工頻的異頻試驗電流（45Hz/45Hz或49Hz/51Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了外界干擾信號（包括工頻、諧波、高頻、以及直流分量等成分），從而大大提高了接地網阻抗的測試精度。儀器內部自帶大容量可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源保證輸出標準正弦波波形，將試驗電源加在測量回路中，利用的數字濾波器對采樣序列濾波、高頻測量，去掉工頻50Hz干擾信號以及工頻諧波信號，使儀器實現高精度、準確可靠的測量測量結果由大屏幕液晶顯示，自帶微型打印機可打印測試結果。引用文件(1) GB/ 50150－2016《電氣裝置安裝工程電氣設備交接試驗標準》(2) GB/T50065-2011交流電氣裝置的接地設計規范(3) GBT 50064-2014 交流電氣裝置的過電壓保護和絕緣配合》(4) GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》(5) DL/T 887-2004 《桿塔工頻接地電阻測量》(6) DL/T 475-2017《接地裝置特性參數測量導則》

宜賓接地電阻測試儀在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。在電阻測試模式下，按A鍵切換到電流測試模式。5．數據鎖定/解除/存儲在測試模式下，按HOLD鍵鎖定當前顯示值，顯示HOLD符號，同時，將此鎖定值作為一組數據依次自動編號并存儲，再按HOLD鍵取消鎖定，HOLD符號消失，可繼續測量。循環操作，能存儲99組數據。若存儲已滿，閃爍顯示MEM符號。如圖9，鎖定被測電阻0.016Ω，同時作為第01組數據存儲。如圖10，鎖定被測電流278mA，同時作為第99組數據存儲，此時內存已滿，MEM符號閃爍顯示。在數據查閱模式下，按MEM鍵退出數據查閱，才能進行數據鎖定、存儲操作。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，才能進行數據鎖定、存儲操作。關機后再開機，不會丟失所存數據。6．數據查閱按MEM鍵進入查閱存儲數據模式，且默認顯示所存的第01組數據，見圖11。再按向右箭頭鍵，向上翻閱所存數據，按向左箭頭鍵，向下翻閱所存數據。若無存儲數據，顯示見圖12。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，再按MEM鍵進入查閱存儲數據模式。

<宜賓>天正華意電氣設備有限公司 宜賓多功能接地電阻測試儀實體大廠-放心選購

宜賓接地電阻測試儀但是根據定義，工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明，產生偏差的原因是，接地裝置的接地阻抗是復數阻抗，不僅包含電阻性分量，還含有與頻率有關的電感性和電容性分量。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試頻率與工頻不能相差太遠，且測試電流的波形應為正弦波（其他波形如方波含有豐富的諧波頻率）。中國標準GB/T17949.1-2000要求測試電流頻率應該盡量接近工頻，行業標準DL/T475-2006規定了測試電流頻率宜在40～60Hz之間。本儀器采用多種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高。三、性能特點1、測量的工頻等效性好。測試電流波形為正弦波，使用兩種頻率進行測量。2、抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。15V工頻（50Hz）干擾電壓帶來的誤差僅為0.001Ω。3、精度高。可用來測量接地阻抗很小的大型地網。4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。5、具備斷線報警功能，避免了錯誤測量。6、操作簡單。全中文菜單式操作，直接顯示出測量結果且自帶微型打印機可現場打印測量結果。7、布線勞動量小，無需大電流線。8、本儀器體積小、重量輕，方便攜帶。
