<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

陽泉 滅磁過電壓測試儀交流耐壓測量確認在“試驗電壓”選擇頁面按“進入”鍵進入“交流測量確認頁面”，如圖17所示。按“退出”鍵退出測量，返回“交流測量”頁面。按“開始”鍵將輸出工頻高壓，開始“交流耐壓試驗”。注意：1、在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓。2、開始測量前，應確認接線正確，接地良好，以免發生電擊事故。3、10秒內無操作，儀器自動返回“交流測量”功能頁面。4.5.3“交流耐壓試驗”頁面在“交流測量確認”頁面，按“開始”鍵后即進入“交流耐壓”試驗頁面，開始輸出交流高壓，當輸出電壓達到設定電壓值時，計時器開始60秒計時。如圖18所示交流耐壓電壓29.97kV時間 07 秒打印退出圖18 交流耐壓試驗4.5.4“交流耐壓試驗結果”頁面如60秒交耐壓試驗通過，儀器會停止輸出并顯示圖19頁面，按“打印”鍵可打印試驗結果。按“退出”返回功能頁面。交流耐壓電壓29.96kV時間 60 秒打印退出圖19交流試驗通過如交流耐壓試驗未通過，會出現報錯頁面，如圖時間設定”功能當菜單項在“時間設定”項時，按“進入”鍵將進入“時間設定”功能，顯示頁面如圖21所示。 時間設定2015年1月1日00:00選擇 修改圖21 時間設定按“選擇”鍵可在時間的各參數項間切換；按“修改”鍵可修改被選中的時間項目的數字，修改完成后按“選擇”鍵保存當前設定時間并返回初頁面。時間具有掉電運行功能，無需每次開機都重新設定。5現場使用注意事項1.測試前應保證被試品與高壓斷開2.測試前將儀器可靠接地3.檢查試驗接線無誤后再開機4.測試時應注意：“高壓輸出”開關置于“OUT”方可輸出高壓，測試完畢應將“高壓輸出”置于“OFF”后，才能進行接換線操作。5.拆線時應先拆除試品端接線再拆除儀器端接線，接地線應 拆除。

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

陽泉滅磁過電壓測試儀2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值*電壓變比=輸出電壓值）2.3注意事項2.3.1其他注意事項?接地必須可靠，接地電阻小于0.5歐姆。?分壓器的黑色鱷魚夾不能碰到高壓線，否則會造成器件損壞。?禁止用鐵片卡住門限位，進行試驗。?試驗中，禁止打開試品門。?更換試品時必須先用接地棒對電容接地。?升壓時若電壓無法增加，必須停機檢查。?實驗設備運行時，需要有專人看護。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

陽泉滅磁過電壓測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。試驗二、滅磁過電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接，確保滅磁開關處于分開狀態拔出發電機碳刷、轉子接地保護裝置和轉子電壓表的保險拔出，功率柜直流輸出側刀閘保持在斷開位置，斷開軸電壓抑制回路。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。滅磁過電壓試驗接線圖如下所示：

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短
<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

陽泉滅磁過電壓測試儀售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電話：0532-88312771 滅磁過電壓保護測試儀 消諧電阻器參數測試儀 消諧電阻器測試儀 消諧測試儀 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 工頻放電電壓試驗裝置 工頻放電電壓試驗儀 過電壓保護器測試儀 過電壓保護器校驗儀 過壓保護器測試儀

陽泉滅磁過電壓測試儀工作原理TH-II滅磁過電壓測試裝置由電壓調壓電路、高壓升壓電路，漏電流設定及檢測電路，電壓、電流測量電路，保護電路及電壓波形的彩色圖形顯示等部分組成。其中，AC/DC高壓升壓電路能調整輸出電壓至需要的值，漏電流設定及檢測回路能設定擊穿電流，測試過程中通過LCD屏幕實時顯示電壓和漏電流值，當漏電流值達到或超過預定漏電流值時，測試裝置將立即自動復位，并亮起超漏報警燈，蜂鳴器開始鳴叫（通過儀器面板復位按鈕關閉報警燈和蜂鳴器）。測試裝置具有定時復位功能，樣品在要求的的試驗電壓作用下達到規定的時間時，測試裝置具有自動復位切斷試驗電壓功能。測試時若被測樣品發生擊穿，漏電流超過設定的擊穿（或保護）電流，測試裝置自動切斷輸出電壓，同時聲光電報警提示。原理圖如下所示：圖一、工作原理圖四、技術指標輸出電壓 AC:0---5000VDC:0----5000V輸出功率：2000W（變壓器功率可選）精度參數：電壓精度< 3 % 電流精度< 2 %漏電流范圍：AC:0-100 mA（5000V）AC:0-600 mA (3500V 過電壓使用)DC:0-30 mA（5000V）滅磁過電壓范圍：AC:0—3500V波形顯示：8吋彩色LCD顯示屏定時范圍：基本1—180秒，（也可任意時間定制）波形數據存儲：USB盤（存儲容量8GB）外形尺寸：380寬*320高*260深重 量：約 23kg供電電源：AC220V（±10%），50Hz 滅磁過電壓保護測試儀 消諧電阻器參數測試儀 消諧電阻器測試儀 消諧測試儀 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

陽泉滅磁過電壓測試儀尊敬的用戶：感謝您選購我公司的10kV電氣設備耐壓綜合試驗儀，本試驗儀滿足對10kV電壓級以下電力系統中，對開關柜、真空斷路器、電力變壓器、電抗器、電壓互感器、電流互感器、穿墻套管、支柱絕緣子的交流耐壓試驗。同時兼顧了氧化鋅避雷器和三相組合式過電壓保護器的試驗，全自動測試方式對三相組合式帶串聯間隙過壓保護器使用高壓工頻交流進行工頻放電電壓試驗，對氧化鋅避雷器或三相組合式無間隙過壓保護器使用高壓直流電源進行U1mA直流泄露試驗。完全可替代交流試驗變壓器和直流高壓發生器對電氣設備的交直流耐壓試驗，一機多用。如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。請您在使用本儀器之前仔細閱讀本說明書內容。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。 滅磁和轉子過電壓保護試驗 勵磁系統的滅磁及過電壓性能測試儀 滅磁及過電壓性能測試儀 勵磁系統的滅磁及過電壓測試儀 勵磁系統滅磁及過電壓測試儀 勵磁系統滅磁過電壓性能測試儀 勵磁系統滅磁及過電壓性能測試儀 發電機滅磁過壓保護裝置 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

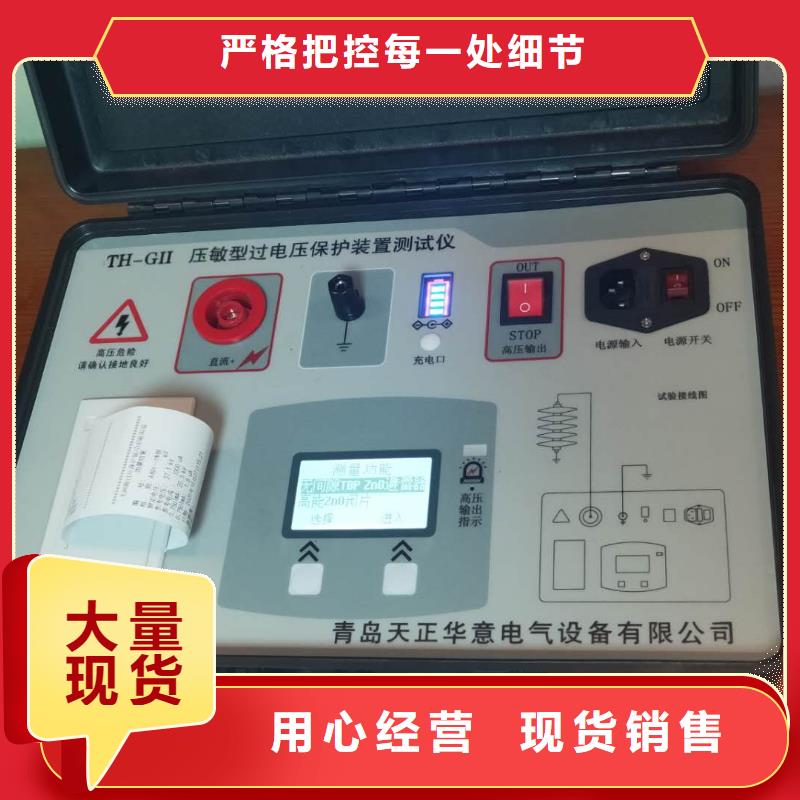

陽泉滅磁過電壓測試儀交流測量”頁面在“交流測量確認頁面”按“進入”鍵后進入“交流測量”頁面，儀器輸出交流高壓進行試驗，如圖9。測量輸出高壓時，儀器有聲光報警提示。測量過程中可以按“中止”鍵中止當前的測量。測量完畢，顯示測量結果，即三次的測量數據及平均值。動作電壓 交流19.1kV 19.3kV 測量A-N中止圖9交流測量4.3.3 “交流測量結果”頁面工頻放電電壓試驗儀器自動測試三次，每次間隔15秒，并取三次測試的平均值做為終測量結果顯示。如圖10所示。動作電壓 測量19.1kV 19.3kV 結果19.1kV A-N平均 19.1kV 退出圖10交流測量結果按左鍵可打印測量結果，頁面會自動按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相別順序循環顯示，用戶可根據此顯示進行接線，以便打印數據與相別正確對應。按右邊的“退出”鍵退出本次測試，并返回“交流測量功能”頁面。4.4 “無間隙TBP ZnO避雷器”頁面在功能選擇頁面按“選擇”鍵選擇“無間隙TBP ZnO避雷器”，即可進入該測量頁面，如圖11所示。按“退出”鍵可退出并返回功能選擇頁面；按“進入”鍵進入“直流測量確認”頁面。 直流測量無間隙TBP ZnO避雷器泄漏電流退出 進入圖11 直流測量功能4.4.1 “直流測量確認”頁面在“直流測量功能”頁面按“進入”鍵進入“直流測量確認”頁面，如圖12所示。確定加直流高壓？請確認接線正確退出 進入圖12直流測量確認按“退出”鍵退出測量，返回“測量功能選擇”頁面；按“進入”鍵將輸出直流高壓，開始“直流1mA參考電壓試驗”（簡稱“直流測量”）。注意：1、在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓。2、開始測量前，應確認接線正確，接地良好，以免發生電擊事故。3、10秒內無操作，儀器自動返回上一頁面“直流測量功能”頁面。

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短
<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短

陽泉滅磁過電壓測試儀尊敬的用戶：感謝您選購我公司的10kV電氣設備耐壓綜合試驗儀，本試驗儀滿足對10kV電壓級以下電力系統中，對開關柜、真空斷路器、電力變壓器、電抗器、電壓互感器、電流互感器、穿墻套管、支柱絕緣子的交流耐壓試驗。同時兼顧了氧化鋅避雷器和三相組合式過電壓保護器的試驗，全自動測試方式對三相組合式帶串聯間隙過壓保護器使用高壓工頻交流進行工頻放電電壓試驗，對氧化鋅避雷器或三相組合式無間隙過壓保護器使用高壓直流電源進行U1mA直流泄露試驗。完全可替代交流試驗變壓器和直流高壓發生器對電氣設備的交直流耐壓試驗，一機多用。如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。請您在使用本儀器之前仔細閱讀本說明書內容。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。 滅磁和轉子過電壓保護試驗 勵磁系統的滅磁及過電壓性能測試儀 滅磁及過電壓性能測試儀 勵磁系統的滅磁及過電壓測試儀 勵磁系統滅磁及過電壓測試儀 勵磁系統滅磁過電壓性能測試儀 勵磁系統滅磁及過電壓性能測試儀 發電機滅磁過壓保護裝置 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短 <陽泉>天正華意電氣設備有限公司

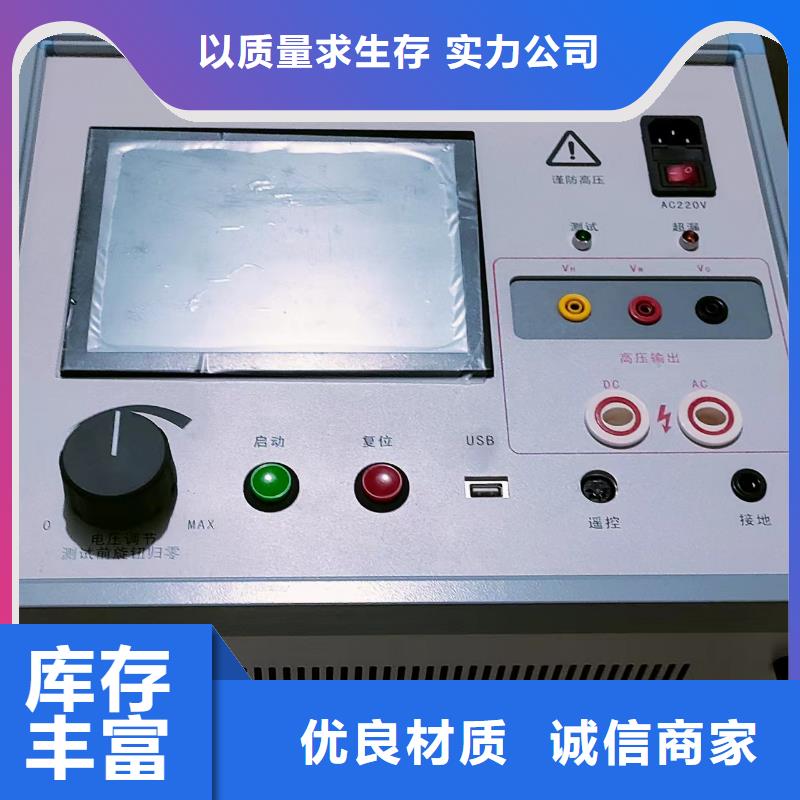

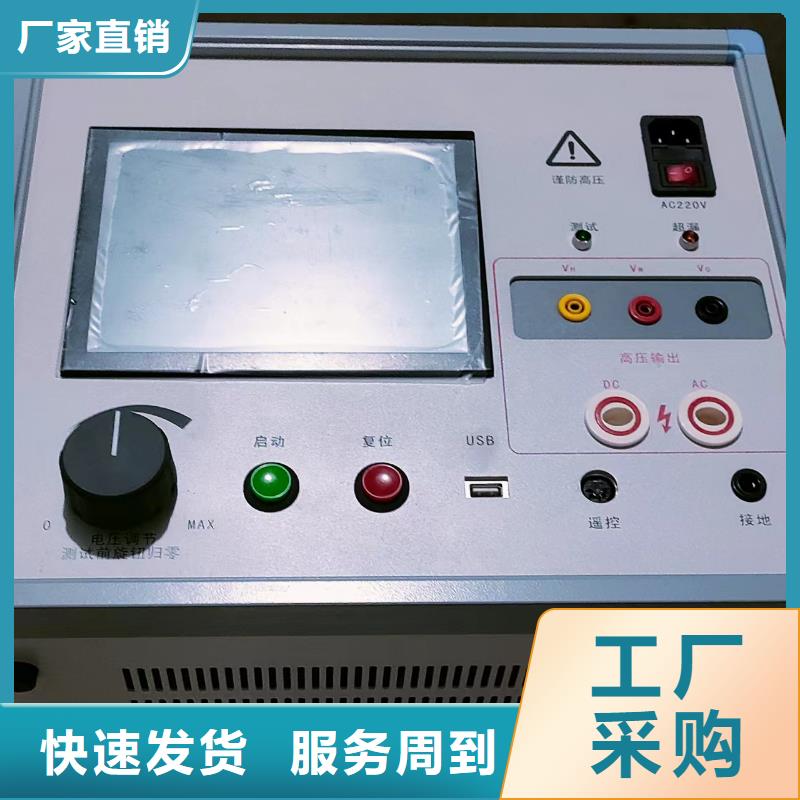

陽泉滅磁過電壓測試儀測試裝置器外觀測試裝置尺寸為：380mm×320mm×260mm 前面板換分為LCD顯示區域，測試、超漏和電源指示燈，AC220V輸入口，高壓輸出口，遙控高壓測試棒接口，USB存儲器端口，電壓調節旋鈕，啟動和復位按鈕。儀器背面板主要有一個散熱口(當功率較大時風扇自動開啟，功率降低后自動關閉)和四個地腳支架組成（儀器平放時，應打開地腳支架，用于機箱內部熱空氣導出）。圖二、測試裝置前面板圖六、操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。 工頻放電電壓試驗裝置 工頻放電電壓試驗儀 過電壓保護器測試儀 過電壓保護器校驗儀 過壓保護器測試儀 三相過電壓保護器測試儀 過電壓保護器三相測試儀 組合式過電壓保護器測試儀 過電壓保護裝置

陽泉滅磁過電壓測試儀過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個工程塑料箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。一、技術指標1.輸出電壓0-30KV（有效值）； 輸出電流0-25mA2.檢測放電方式: 波形檢測和付立葉變換方式3.準確度: 電壓: ±（讀數×2%+0.1） 電流: ±（讀數×2%+0.1）4.高壓切斷時間: 小于0.2秒5.電壓分辨率：0.001KV 電流分辨率：0.001mA 6. 輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電7.計算機接口： 標準RS232接口 8.打印機： 熱敏微型打印機9.環境溫度：-10℃～50℃ 相對濕度：<90%二、性能特點1.儀器采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即記錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。2.全觸摸液晶顯示屏超大全圖形操作界面每過程都非常清晰明了.操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。。3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預.4.一體化機型，內附高壓電源，便于現場測試，減少現場接線。5.高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。6.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。7.防誤操作：電壓、電流實時監示;接線端子高/低壓分明;緩速升壓迅速降壓聲音報警。8.抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。9.高壓電纜：為耐高壓絕緣導線，但為了測量，請懸空使用。

<陽泉>天正華意電氣設備有限公司 消諧器交流參數檢測儀廠家-交期短
