陽泉試驗變壓器泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的整流。如電壓硅堆的整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1＝60/0.1＝600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。泄露試驗的操作及注意事項(1) 試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。(2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的距離，被試品的外殼是否可靠接地，要按規程中所規定的內容進行試驗。(3) 對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。(4) 試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。(5) 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

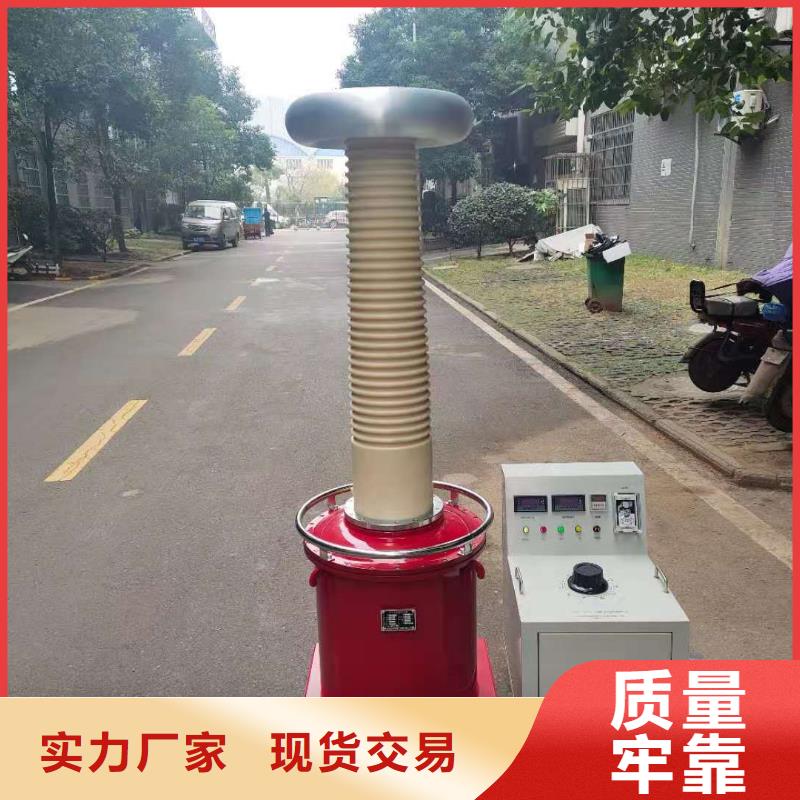

陽泉試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

陽泉試驗變壓器當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總?cè)萘客瑯訛榈贗臺容量，總電壓為三臺輸出電壓之和。注：無論兩級串、三級串，輸出電流嚴禁超出一級額定電流。說明：本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠距離。七、注意事項試驗設備的布置，對人身和周圍要有足夠的距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。直流高壓試驗微安表處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。高壓測試工作要嚴格執行電力部頒發的工作規程的有關規定。八、裝箱清單1、試驗變壓器 1臺2、產品說明書 1本3、試驗報告 1份

陽泉試驗變壓器主要技術參數● 額定容量：5kVA● 低壓電流： 0 ～ 22.7A● 低壓電壓： 0 ～ 220V● 高壓電流： 0 ～ 100mA● 高壓電壓： 0 ～ 50kV● 儀表電壓： 0 ～ 100V● 電壓測量精度： 0.5 ％FS ±3 字● 電流測量精度： 0.5 ％FS ±3 字● 計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)● 電源電壓： AC220V ±10％；50Hz±2 Hz● 使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85％RH 注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)鍵盤說明圖5-1 按鍵升壓按鈕，手動控制模式時，按↑，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓； 降壓按鈕，手動控制模式時，按↓，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓； 暫停按鈕，當按下此按鈕時，調壓器將停止升壓和降壓。此功能特別適合于自動控制模式，當電壓在自動上升時，按下此按鈕，設備將暫停升壓，再次按此按鈕時，電壓將繼續上升至設定電壓。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完美。手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動耐壓計時。圖5-2 操作鍵面板復位鍵： 用于程序清零。功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。移位鍵： 變更設定時 用于移動被設定位；用于切換電壓值的交、直流顯示方式（在測量狀態）。減少鍵： 變更設定時 用于減少被設定位的數值；用于切換顯示本次測量過程中電壓、電流的峰值（在測量狀態）。增加鍵： 變更設定時 用于增加被設定位的數值；用于峰值保持功能是否啟動（在測量狀態）。

陽泉試驗變壓器主要技術參數● 額定容量：5kVA● 低壓電流： 0 ～ 22.7A● 低壓電壓： 0 ～ 220V● 高壓電流： 0 ～ 100mA● 高壓電壓： 0 ～ 50kV● 儀表電壓： 0 ～ 100V● 電壓測量精度： 0.5 ％FS ±3 字● 電流測量精度： 0.5 ％FS ±3 字● 計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)● 電源電壓： AC220V ±10％；50Hz±2 Hz● 使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85％RH 注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)鍵盤說明圖5-1 按鍵升壓按鈕，手動控制模式時，按↑，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓； 降壓按鈕，手動控制模式時，按↓，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓； 暫停按鈕，當按下此按鈕時，調壓器將停止升壓和降壓。此功能特別適合于自動控制模式，當電壓在自動上升時，按下此按鈕，設備將暫停升壓，再次按此按鈕時，電壓將繼續上升至設定電壓。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完美。手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動耐壓計時。圖5-2 操作鍵面板復位鍵： 用于程序清零。功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。移位鍵： 變更設定時 用于移動被設定位；用于切換電壓值的交、直流顯示方式（在測量狀態）。減少鍵： 變更設定時 用于減少被設定位的數值；用于切換顯示本次測量過程中電壓、電流的峰值（在測量狀態）。增加鍵： 變更設定時 用于增加被設定位的數值；用于峰值保持功能是否啟動（在測量狀態）。
