延安雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

<延安>天正華意電氣設備有限公司

延安雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。

延安常年供應變壓器雷電沖擊電壓發生器成套裝置-價格優惠

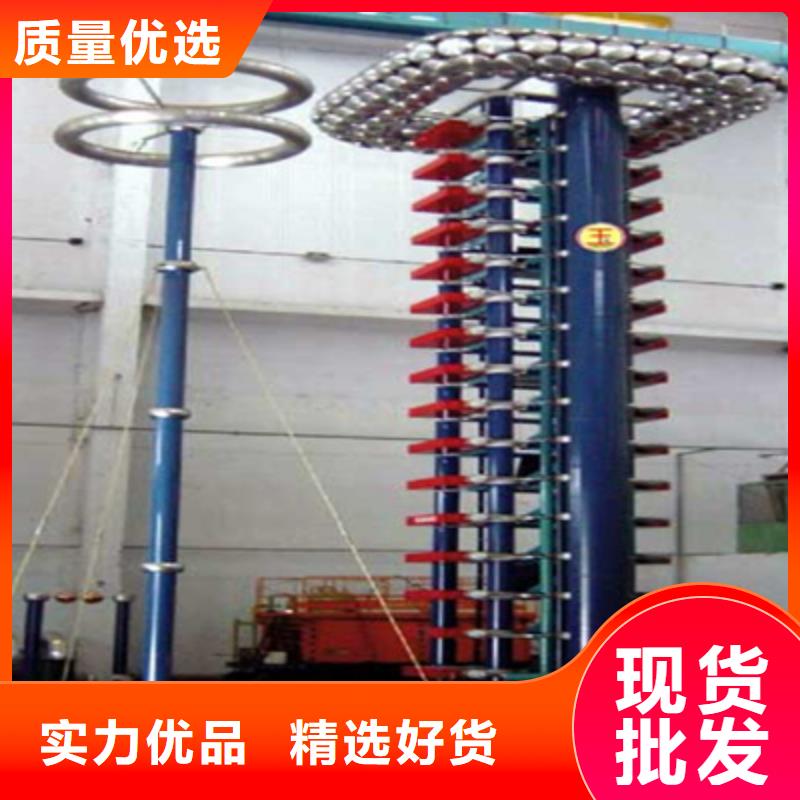

延安雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

延安雷電沖擊發生器沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于220KV以下空氣間隙、電力電纜及附件、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波、截波、陡波等沖擊電壓試驗。二、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋45℃相對濕度：≤90％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力：8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率10％Un4.4同步范圍不小于20％4.5同步放電失控率：＜2％4.6本體電感 55μH4.7點火范圍10％-Un4.8充電電壓不穩定度 ＜±1.0％4.9充電電壓與基準電壓的偏差 ＜±1.0％4.10電壓利用系數：負荷電容為1000PF以下時，標準雷電波的電壓利用系數≥90％，負荷電容為3000PF以下時，標準雷電波的電壓利用系數≥85％， 4.11用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，可連續運行。

<延安>天正華意電氣設備有限公司
<延安>天正華意電氣設備有限公司 延安常年供應變壓器雷電沖擊電壓發生器成套裝置-價格優惠

延安雷電沖擊發生器 設備技術參數及附件功能，布置系統圖、設備設計圖 總則本參數適用于本次詢價的設備，它提出了設備的功能設計結構性能、安裝和試驗等方面的技術說明本套設備滿足現行國際標準標準及有關行業標準。引用執行的標準GB311.1-2007 高壓輸變電設備的絕緣配合GB/T16927.1-2007 高電壓試驗技術 一般試驗要求GB/T16927.2-2007 高電壓試驗技術 測量系統GB/T16896.1-2007 高電壓沖擊試驗用數字記錄儀GB/T16896.1-2005 高電壓沖擊測量儀器和軟件ZB F24 001-90 沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表JB/T9641－1999 《試驗變壓器》GB1094-2003 《電力變壓器》GB/T509-1997 《電力變壓器試驗導則》DL/T596/1996 《電力設備性試驗規程》GB7449-2007 《電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則》JB/T501 《電力變壓器試驗導則》JB/T501-1991 《變壓器試驗技術》IEC60-1、IEC60-2 《高電壓試驗技術》GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》DL/T557-94《高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據》DL/T 846.1-2003 高電壓測試設備通用技術條件部分：高電壓分壓器測量系統DL/T 846.2-2004 高電壓測試設備通用技術條件第二部 沖擊電壓測量系統DL/T 848.5-2004 高壓試驗裝置通用技術條件 第 5 部分：沖擊電壓發生器采用 PLC-計算機控制與測量(光纖傳輸光電隔離測控技術)全自動試驗系統能滿足用戶對沖擊、工頻及局部放電、直流等高壓試驗控制和測量的所有要求。 使用條件本雷電沖擊電壓發生器試 驗系統裝 置主要適 用于 35kV 和 40.5kV 及以下的高中壓配電系統電氣產品電力設備 的雷電沖擊電 壓各種標準波 形的試驗及研 究。也用于其 它電力產品 (含電力變 壓器的雷電沖 擊試驗)的雷電沖 擊試驗研究。3.1 海拔高度不超過 2000m3.2 環境溫度：-15~＋50℃3.3 空氣相對濕度：≤90％3.4 安裝使用地點：戶內使用，可移動23.5 必須設有一個可靠接地點

<延安>天正華意電氣設備有限公司 延安常年供應變壓器雷電沖擊電壓發生器成套裝置-價格優惠

延安雷電沖擊發生器 控制區主界面總共有5個按鈕，分別為“準備 “試驗開始”、“手動觸發”、“故障復位” 試驗參數”，其功能分別為：?準備： 開始試驗前，先設置試驗參數，檢查硬件回路，確定無誤后，按下備妥按鈕，表示準備完成。?試驗開始：系統處于停止狀態時，顯示“開始試驗”，當試驗開始后，顯示為“停止試驗”，按下可以停止正在進行的試驗。?手動觸發：手動觸發點火脈沖。?試驗參數：設置試驗常用參數，包括實驗流程，測試位置，系統設置等。?故障復位：當系統出現故障時，點擊后可以復位系統故障。5.3.試驗參數設置：在測試主頁面點擊【試驗參數】按鈕，進入實驗參數設置界面（圖7-3），可根據試驗要求設置測試流程，由系統自動進行測試。圖7-3 試驗參數設置5.3.1.沖擊試驗設置：?設定充電電壓：設置電容器的預期充電電壓，單位為kV（千伏）。可設置的充電電壓為0.5kV，額定充電電壓為100kV，不得超過100kV，設置精度為一位小數點（即100V）。不同波形電壓不同。?設定放電間隔：設置每次沖擊的間隔時間，單位秒（S）。?設定沖擊次數：在當前的極性下，總共自動沖擊的次數。?極性切換：單擊正極性按鈕，系統會切換到正極性，負極性是一樣操作方式。?完成設置：點擊觸摸按鈕【確認】，系統自動設置相關動作，并進入預備測試模式，保存設置參數，下次啟動頁面顯示為本次設置的參數。

<延安>天正華意電氣設備有限公司 延安常年供應變壓器雷電沖擊電壓發生器成套裝置-價格優惠

延安雷電沖擊發生器電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似，連線方法如圖11所示。在確定試驗電壓和試驗時間時，應按照有關規程辦。 測量電容器的連線、注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理，以免發生意外。儀器有故障，應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。 檢測設備測試系統技術參數對照表序號 設備名稱 主要技術參數與特點 備注1 THDY-300全自動沖擊電壓檢測設備 主要技術參數?雷電沖擊電壓輸出1.2μs（±30％）50μs（±20％） 電壓：標稱電壓20～200kV（±1％）。2.其它技術特點與優勢：采用觸摸屏＋PLC控制系統，全自動控制試驗。?極性自動切換?觸摸屏與PLC采用多模式光纖通訊?示波器與電腦采用以太網通訊?設備整體H式結構?設備整體配有剛帶接地或電磁鐵接地系統 300kV/15kJ沖擊電壓發生器

<延安>天正華意電氣設備有限公司

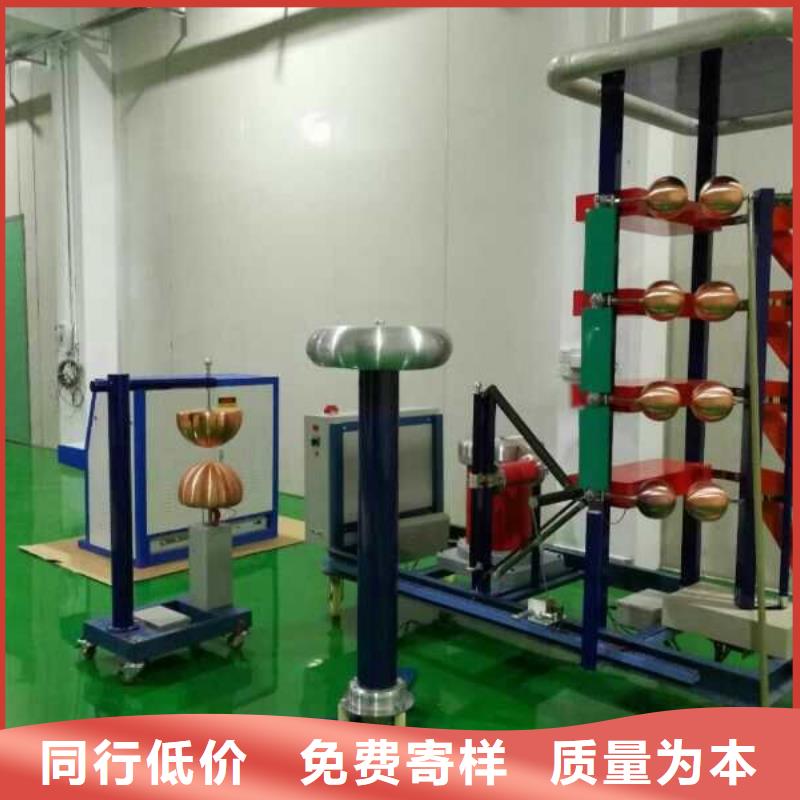

延安雷電沖擊發生器沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由一節組成，每節額定參數400kV/400 Pf額定電壓標準雷電波00kV高壓臂標稱電容量： 400pF部分響應時間　Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為、1000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。

<延安>天正華意電氣設備有限公司
延安常年供應變壓器雷電沖擊電壓發生器成套裝置-價格優惠

延安雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。
