延安絕緣油介電強度測試儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；

<延安>天正華意電氣設備有限公司

延安絕緣油介電強度測試儀本系列絕緣油介電強度測試儀是我公司全體科研技術人員，依據標準GB507-1986及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5kVA2. 升壓速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任選 誤 差 0.1kV/s3. 輸出電壓 0～100 kV4. 電源畸變率＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 長410 mm；寬390 mm； 高380 mm8. 儀器重量 26 kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度 ≤ 85％3. 工作電源 AC 220V ± 20％4. 電源頻率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印測試結果；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；

延安質量好的微電腦絕緣油介電強度測試儀實體廠家
<延安>天正華意電氣設備有限公司

延安絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇

延安質量好的微電腦絕緣油介電強度測試儀實體廠家 <延安>天正華意電氣設備有限公司

延安絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇

<延安>天正華意電氣設備有限公司 延安質量好的微電腦絕緣油介電強度測試儀實體廠家

延安絕緣油介電強度測試儀儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所使用；4. 油杯應該保持清潔。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮；5. 電極在連續使用達一個月后，應進行一次檢查，檢驗電極間隙有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，應用綢布擦拭電極表面，并重新調整電極間隙，使之符合要求；6. 儀器的維護維修和調試應由專業人員完成；7. 接通電源后操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！8. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！9. 本儀器在使用過程中，如發現異常應立即切斷電源。簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常不擊穿檢查設置是否限制了升壓速度；4. 擊穿后無顯示 檢查油杯是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。注：打印紙更換過程簡介如下（1）按下打印機前蓋板上的圓形按鈕；（2）把打印紙裝入，并拉出一截（超出一點撕紙牙齒），

延安絕緣油介電強度測試儀然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。

<延安>天正華意電氣設備有限公司 延安質量好的微電腦絕緣油介電強度測試儀實體廠家

延安絕緣油介電強度測試儀經反復征求意見，于2017 年 3 月正式發布，用于替代國網總部及省、市公司原有相關變電運檢管理規定，適用于公司系統各級單位。本細則是依據《電網公司變電檢測管理規定（試行）》編制的第 65 分冊《絕緣油顆粒數檢測細則》，適用于 35kV 及以上變電站的變壓器、電抗器等充油電氣設備。本細則由電網公司運維檢修部負責歸口管理和解釋。本細則起草單位：國網青海電力。本細則主要起草人：鄭勇、路自強、馮超、王志惠、趙德祥、田生祥、楊放南。絕緣油顆粒數檢測細則1 檢測條件1.1 環境要求除非另有規定，檢測均在當地大氣條件下進行，且檢測期間，大氣環境條件應相對穩定。a) 取樣應在良好的天氣下進行。b) 檢測溫度不宜低于 5℃。c) 檢測相對濕度不大于 80％。d) 儀器的校準和樣品的準備和測試都應在潔凈室或凈化工作臺完成。e) 試驗室環境空氣中，大于 0.5μm 的灰塵顆粒不得超過 35 萬個/ m3，大于 5μm 的灰塵顆粒不得超過 3000 個/m3。1.2 待測樣品要求a) 用潔凈的 250ml 專用顆粒污染度取樣瓶，從設備下部取樣口采樣 250ml。b) 油樣在運輸、保管過程中要注意樣品的防塵、防震、避光和干燥等。1.3 人員要求進行絕緣油顆粒數檢測的人員應具備如下條件:a) 熟悉絕緣油顆粒數檢測技術的基本原理和標準。b) 了解絕緣油顆粒數檢測儀的技術參數和性能。c) 掌握絕緣油顆粒數檢測操作方法和影響因素。d) 了解被測樣品取樣基本要求。e) 熟悉電力生產和化學相關管理規定。f) 經過上崗培訓并考試合格。1.4 要求a) 嚴格執行電網公司《電力工作規程（變電部分）》相關要求。b) 現場取樣至少由 2 人進行。c) 取樣過程中應有防漏油、噴油措施。d) 測試儀器確保良好接地。e) 按照化學藥品使用規定進行操作

<延安>天正華意電氣設備有限公司

延安絕緣油介電強度測試儀報警設置在設置主界面按動“”鍵到報警設置圖標，按動“”鍵進入報警設置界面。按動“”鍵切換標準、報警等級、報警信號、燈光報警；按動“”鍵對選中項進行設置。以GJB420B為例：按動“”鍵，選中標準項，按動“”鍵選中GJB420B。按動“”鍵選中報警等級，“＞”（表示污染度等級大于該級別時報警） 動“”鍵，開始進行測試如右圖，按動“”鍵結束當前測試。測試完成后，按動“”鍵對測試結果進行存儲，按動“”鍵查看數據詳情。測試完成界面按動“”鍵進入測試數據查看界面。按動“”鍵查看其他標準的測試數據；按動“”鍵查看測試數據；按動“”鍵返回到測試完成界面。七、測試7.1 測試前準備7.1.1 離線測試1. 接通儀器電源并預熱10分鐘。2. 將液樣置于超聲波清洗器槽內，沐震至少1min，使聚結成塊的粒子分散。3. 劇烈搖晃液樣1-5min。4. 將液樣再次置于超聲波清洗器槽內沐震，直至成層的氣泡上升至液樣表面。5. 將儀器進液口管路接入樣品瓶中，排液口接入廢液瓶中。6. 開始測試。7.1.2 在線測試1. 接通儀器電源并預熱10分鐘。2. 將儀器進、出液口管路接入到待測系統，調節壓力調節閥，使待測系統接口壓力符合儀器要求。3. 將待測系統接口閥門打開，使被測油液通過儀器，進行管路沖洗（沖洗體積應不小于100mL）。7.2 測試1.對測試體積、測試次數、測試流速、測試間隔、報警設置等參數進行設置（參見6.2設置）。2.參數設置完成后，返回測試主界面，切換需要測試的類型。

<延安>天正華意電氣設備有限公司 延安質量好的微電腦絕緣油介電強度測試儀實體廠家

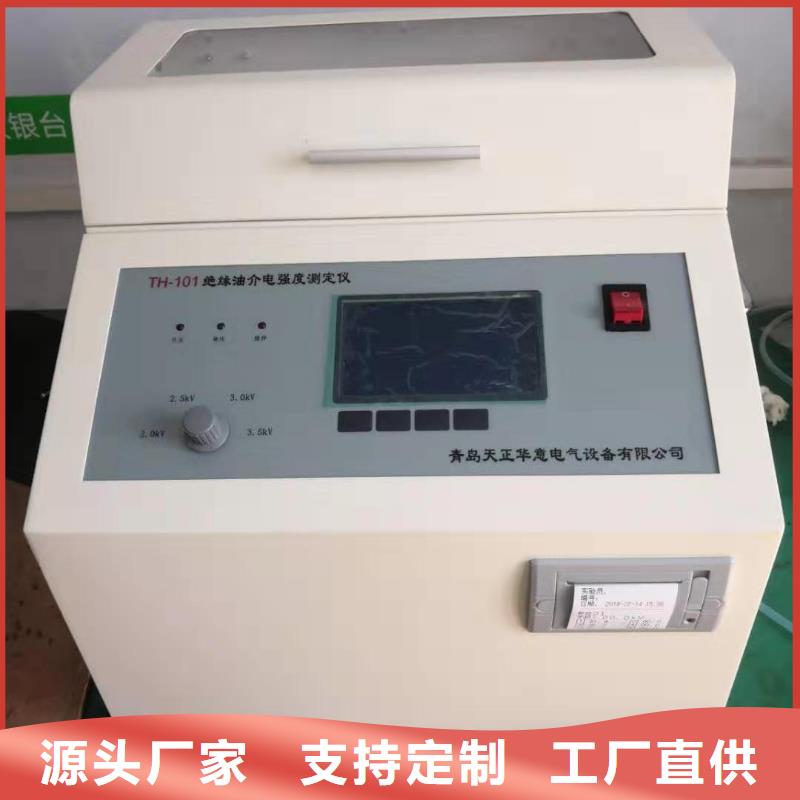

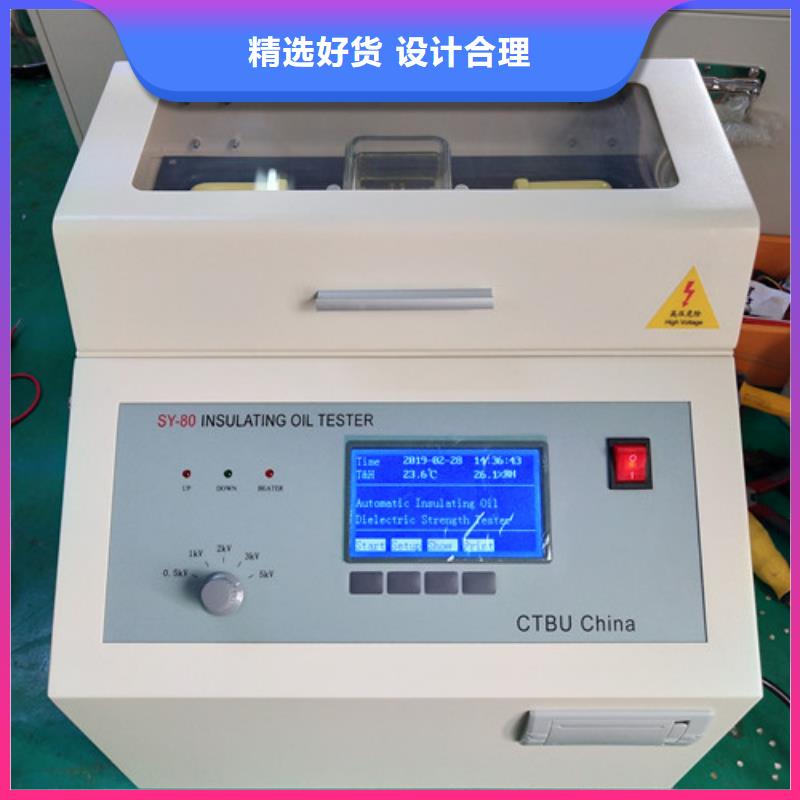

延安絕緣油介電強度測試儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座良好插接AC 220V 50Hz電源線；10. 電源開關控制儀器電源通斷；11. 高壓標志提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是60 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。

<延安>天正華意電氣設備有限公司 延安質量好的微電腦絕緣油介電強度測試儀實體廠家

延安絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-429.9-91DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓0～80 kV4. 電源畸變率 ＜1％5. 顯示方式大屏幕液晶漢字顯示6. 電極間隙標準2.5 mm7. 外形尺寸730 mm×410 mm×390 mm8. 儀器重量38 kg（ODST-1203）四、使用條件 1. 環境溫度0～40℃2. 相對濕度 ≤85％3. 工作電源AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、

<延安>天正華意電氣設備有限公司 延安質量好的微電腦絕緣油介電強度測試儀實體廠家 <延安>天正華意電氣設備有限公司

延安絕緣油介電強度測試儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座良好插接AC 220V 50Hz電源線；10. 電源開關控制儀器電源通斷；11. 高壓標志提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是60 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。
