西藏接地導通測試儀測試完畢后一定要先按復位鍵，方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。2、交/直流兩種工作方式，現場有無市電均可使用。3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。4、保護功能完善，性能更可靠。 5、響應速度快，測量數據穩定，測試過程中自動刷新數據。6、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。7、不掉電時鐘及不掉電存儲器，可保存數據。8、熱敏打印機，高速、靜音。四、技術指標1、輸出電流：自動、10A、5A、1A、200mA、40mA、＜5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （＜5mA檔）1Ω～250Ω （40mA檔）100mΩ～50Ω (200mA檔)5mΩ～10Ω (1A檔)1mΩ～2Ω (5A檔)0.5mΩ～1Ω (10A檔)0～100KΩ （自動檔）4、準確度： 0.2％5、工作溫度：-10～40℃6、工作濕度：＜80％RH，不結露五、系統介紹 儀器面板見圖一圖一1、交流開關：選擇交流工作方式，執行開機/關機操作。（打開交流開關時，請確保直流開關處于關閉狀態）。2、交流電源插座：儀器外接電源接口，需接入AC220V，50HZ電源。3、直流開關：選擇直流工作方式，執行開機/關機操作。（打開直流開關時，請確保交流開關處于關閉狀態）。4、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。5、I＋、 I- ：電流輸出端子，I＋為輸出電流正，I-為輸出電流負。6、V＋、V- ：電壓輸入端子，V＋為電壓線正，V-為電壓線負。7、接地柱：儀器接地，保護設備及人身。8、打印機：微型打印機，打印輸出測試數據。

2023品質過硬#西藏智能型接地引下線導通測試儀廠家#解決方案 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀能存儲500組數據，電阻測量范圍：0.0001Ω～30KΩ，直流電壓范圍：0.0～1000V，交流電壓范圍：0.0～750V。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。三.量程及精度測量功能量 程精度分辨力直流電阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流電壓0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流電壓0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技術規格功 能金屬構件之間等電位聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試等直流電阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 電阻分辨率0.0001Ω檢測方法四線法測試測試電流≤2A開路電壓≤7V功 率測量功率≤15W直流電壓量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流電壓分辨率0.1V交流電壓量程0.0V～750V AC 精度±1.5％rdg±3dgt交流電壓分辨率0.1V電 源DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上背 光可控灰白屏背光，適合昏暗場所使用

西藏接地導通測試儀須知感謝您購買了本公司的接地引下線導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表都應注意。出于您的考慮，請僅使用隨設備所附帶的導線和配套附件(符合IEC61010-031(2002) 標準)。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。測試前請先確保被測試品不帶電。測試過程中，嚴禁接觸被測試品及正在測試的回路。確認測試線與儀表及被測物之間已緊密連接。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。不能觸摸輸出插孔，以免觸電。注意本儀表面板及背板的標貼文字及符號。請勿將儀表長時間放置在高溫潮濕、日光直射的環境下。拆卸、維修以及使用本儀表，都必須由有授權資格的人員操作。請勿在易燃性場所測試，火花可能引起爆炸。儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。儀表長時間放置不使用，請每2個月給電池充電一次。僅使用生產商所提供的電源適配器或電池組，它們具有特定等級。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊上的符號“ ”是危險標志，使用者必須依照指示進行操作。儀表及手冊中的符號“ ”是極其危險標志，使用者必須嚴格依照指示進行操作。

<西藏>天正華意電氣設備有限公司 2023品質過硬#西藏智能型接地引下線導通測試儀廠家#解決方案 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀測試與操作方法1、接線測量接線，見下圖：將紅色測試線的粗線接到I＋上， 細線接到V＋上， 將黑色測試線的粗線接到I-上，細線接到V-上，紅、黑兩把測試鉗分別夾到接大地網的兩根接地引下線上，并用力摩擦接觸點，確保接觸良好 2、開機、測試、打印接好線后，確認接線正確牢固。開機（開關上I為開，O為關），屏幕顯示如下圖：電流選擇：這時可通過選擇/打印鍵對測試電流進行選擇，每按一下該按鍵，顯示屏會滾動顯示以下幾個界面（界面顯示為可選擇的測試電流，及該電流對應的量程）：測試：選擇好所需測試電流后，按下確認鍵，開始測試，顯示屏顯示“正在充電”。同時電流表指示當前輸出電流值。過幾秒鐘之后，顯示“正在測試”：這時說明已充電完畢，進入測試狀態。幾秒后，就會顯示測試結果，如下圖。注意：此時儀器仍有輸出電流，測試結果也在隨時刷新（此時不可拆線）。打印測試結果：顯示測試結果后，可按住選擇/打印鍵1-2秒，打印機則會輸出打印結果（如不打印，請檢查打印紙是否用完，或打印紙是否安裝正確）。復位：測試完畢后，按復位鍵，儀器電源停止輸出電流，電流表回到零位，這時顯示屏回到初始界面。結束測量：復位之后，關斷電源后拆下測試線與電源線結束測量。七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。

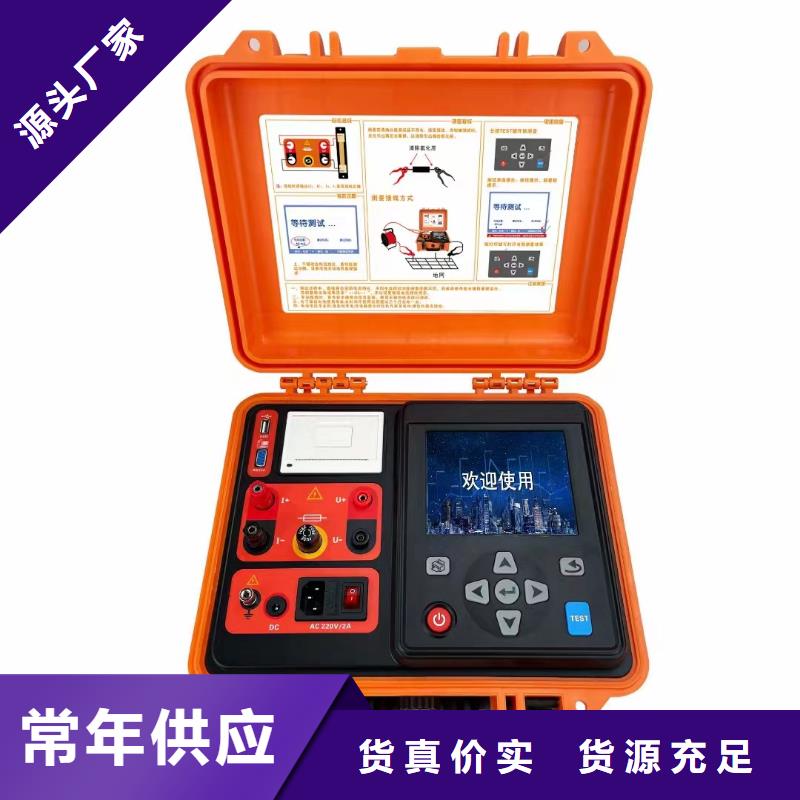

西藏接地導通測試儀技術規格功能接地引下線導通電阻測試儀、地網導通電阻測試儀、導通電阻測試儀、等電位連接電阻測試、微歐計、變壓器繞線電阻測試電源內置：22.2V 5.2Ah可充鋰電池；外接：AC 220V/2A 50Hz/60Hz測試方式四線法充電器25.2V/3A充電器顯示模式5.6寸LCD彩屏，640dots×480dots，顯示域116mm×88mm測試接口I＋（電流正）、I-（電流負）、U＋（電壓正）、U-（電壓負）輸出電流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A檔 ）1mΩ~4Ω （恒流 5A檔）5mΩ~20Ω （恒流 1A檔）0.1Ω~50Ω （恒流 400mA檔）0.2Ω~100Ω （恒流 200mA檔）1Ω~500Ω （恒流 40mA檔）1Ω~1MΩ（恒壓，＜5mA）分辨率0.1μΩ測試精度恒流檔：0.2％±5dgt恒壓檔：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放電提示測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響打印 機儀器面板嵌有打印機，按打印鍵打印測試結果數據存儲測試完成后數據自動保存，循環保存，多可存9999組數據儀表尺寸約320mm×275mm×145mm外包裝尺寸約632mm×397mm×373mm質 量儀表：約5.5kg 總質量：約21.8kg（含測試線及包裝）工具箱拉桿鋁箱，帶滾輪，尺寸：320mm×275mm×145mm測試線50米紅色帶線盤測試線7.2kg，10米黑色測試線檔位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒壓：＜5mA同時具有Auto自動換檔輸出功率150W數據刪除在數據查閱欄可選刪除當前數據或者刪除全部數據數據查閱數據查閱欄按上下鍵翻閱所存數據固件升級用戶可通過U盤對儀表固件進行升級自動關機在使用電池供電時，開機無操作約十分鐘后自動關機電池電壓儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機

2023品質過硬#西藏智能型接地引下線導通測試儀廠家#解決方案 <西藏>天正華意電氣設備有限公司

西藏接地導通測試儀按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程。10、輝度調節：可通過其進行顯示屏輝度調節。11、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法 1、接線儀器接線見下圖（線軸為選配件）：將紅色測試線的插片接到I＋上，插桿接到V＋上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。接線時應清理導體接觸面氧化層或用力扭動幾下接線鉗，以保證導體接觸面接觸良好。2、開機、測試、打印開機后屏幕顯示如下圖：◆選擇電流：按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。在上圖界面中光標不論在任何位置，按確認鍵均可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

西藏接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

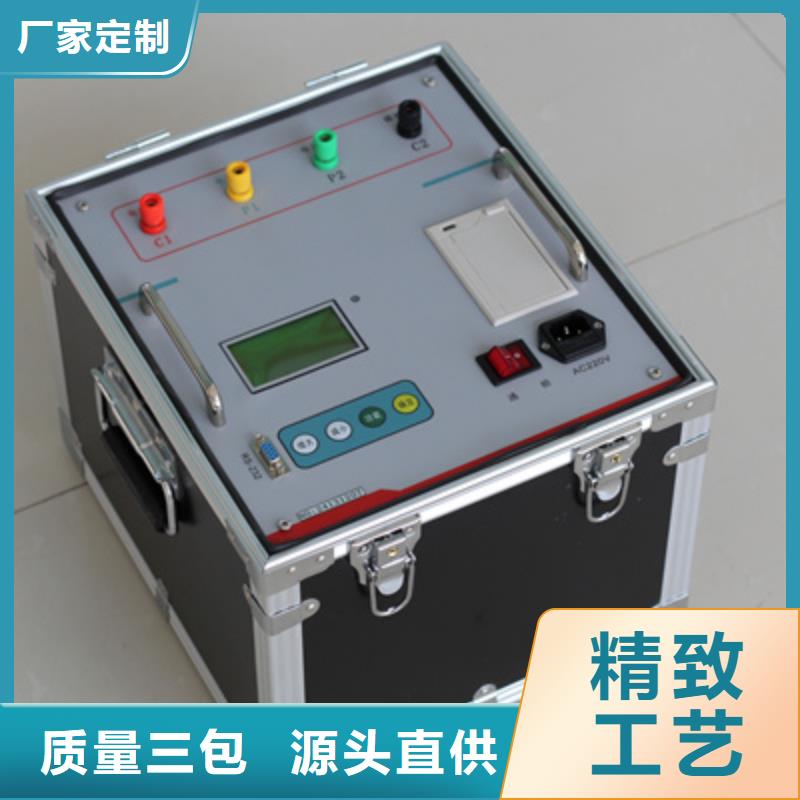

西藏接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

<西藏>天正華意電氣設備有限公司 2023品質過硬#西藏智能型接地引下線導通測試儀廠家#解決方案

西藏接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。
