我們的現場實拍視頻將帶您走進直流系統接地故障定位儀-配電終端運維測試儀工程施工案例產品的世界，讓您親眼見證其優點和特點，為您的購買決策提供有力支持。
以下是:西藏直流系統接地故障定位儀-配電終端運維測試儀工程施工案例的圖文介紹
西藏直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。
天正華意電氣設備(西藏分公司)是專業銷售、生產(西藏) 本地 互感器伏安特性測試儀于一體的綜合性企業。公司秉承“誠信為本、客戶至上”和“專人、專業、專心，做精、做細、做透”的經營理念，以金屬流通為主業，以“優質、快捷、”為標準，服務客戶，奉獻社會，規模實力不斷增強，品牌信譽日益。
西藏直流系統接地故障定位儀本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。2、可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。6、直流系統不斷電查找接地點，不影響系統正常工作。7、抗干擾能力強，克服了系統分布電容的影響。8、智能化充電管理，減少充電時間，延長電池壽命。二、工作原理TH-3000用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、可靠等。波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。
西藏直流系統接地故障定位儀直流互竄檢測原理圖如下：2.2.3 交流竄電查找原理系統分析儀與被測直流母線相連，分析儀實時檢測直流系統中的交流電壓分量，如果檢測到直流系統中的交流電壓分量超過整定值，則判斷直流系統中存在交流竄電故障。交流竄電故障點的查找過程與絕緣故障點的查找過程一樣。三、功能特點3.1主要功能介紹（1）．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍0—999.9KΩ；（3）．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中竄入的交流電壓值，交流電壓測量范圍為0—280V；（4）．系統分布電容測量功能，儀器可測量系統的分布電容并實時顯示；（5）．環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；（6）．裝置具有調幅、復位、電流波形選擇和工作模式選擇功能，可實現高阻環網故障的查找定位。（7）．支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；（8）．故障電流頻譜分析功能，裝置通過快速FFT變換實現電流變化的頻譜分析功能，有效提取被測電流頻點的信號幅值，提高檢測精度；（9）．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（10）．波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找,有環網故障及接地故障時顯示故障點方向]

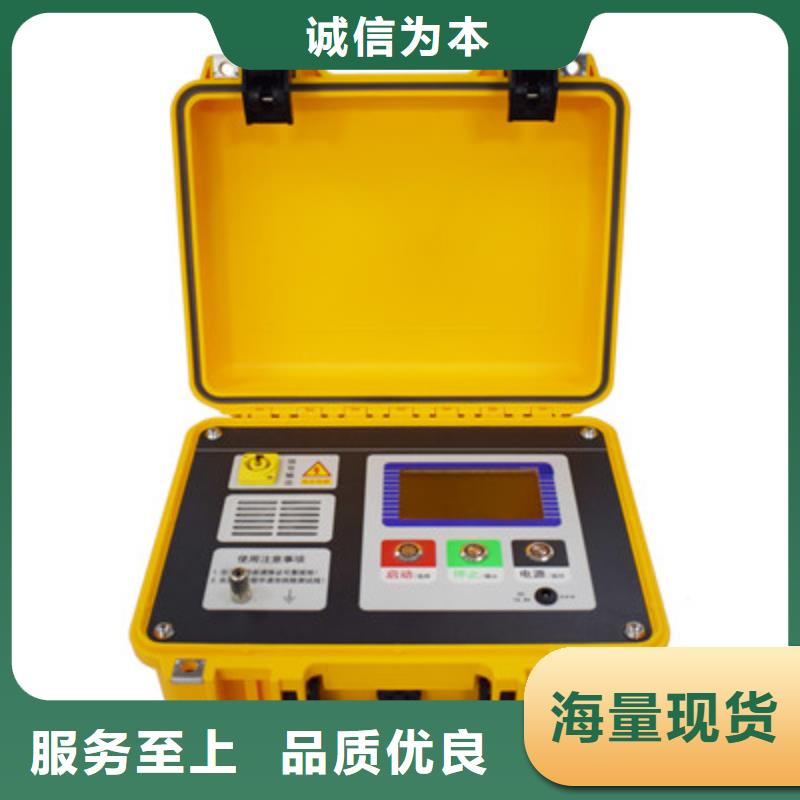

西藏直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中,開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。
