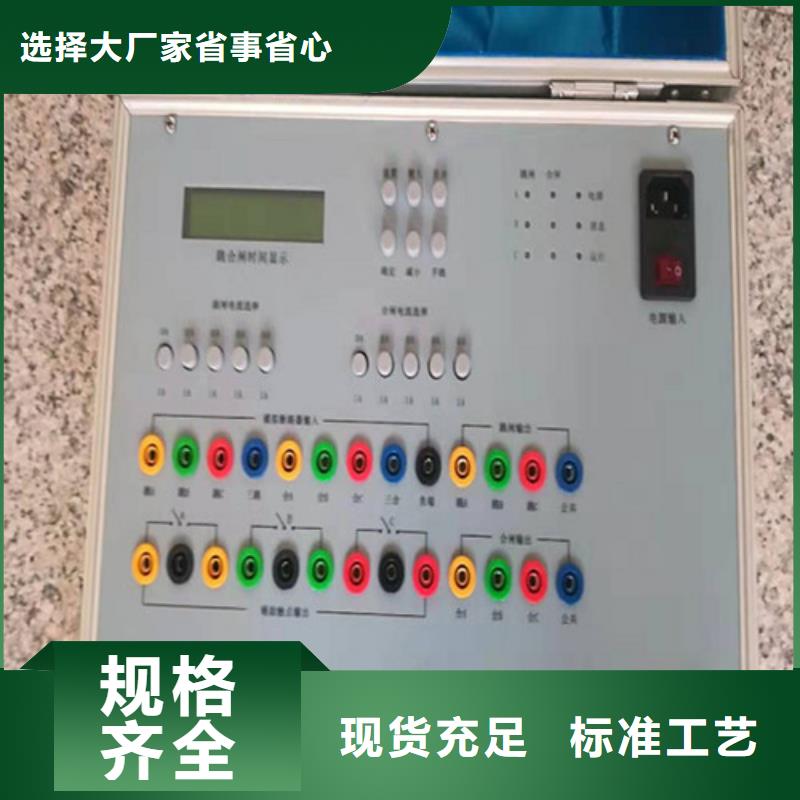

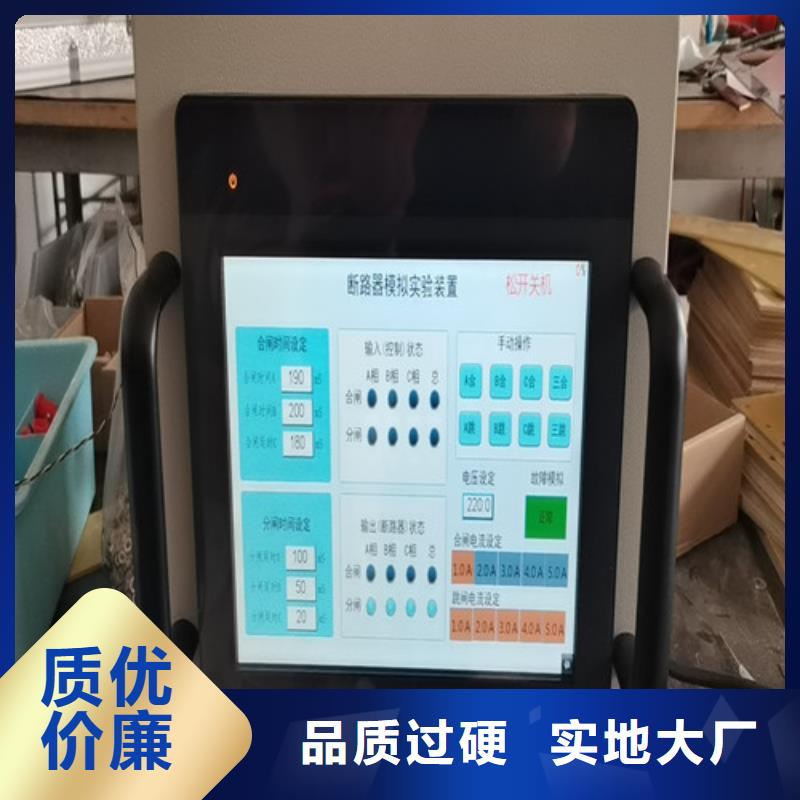

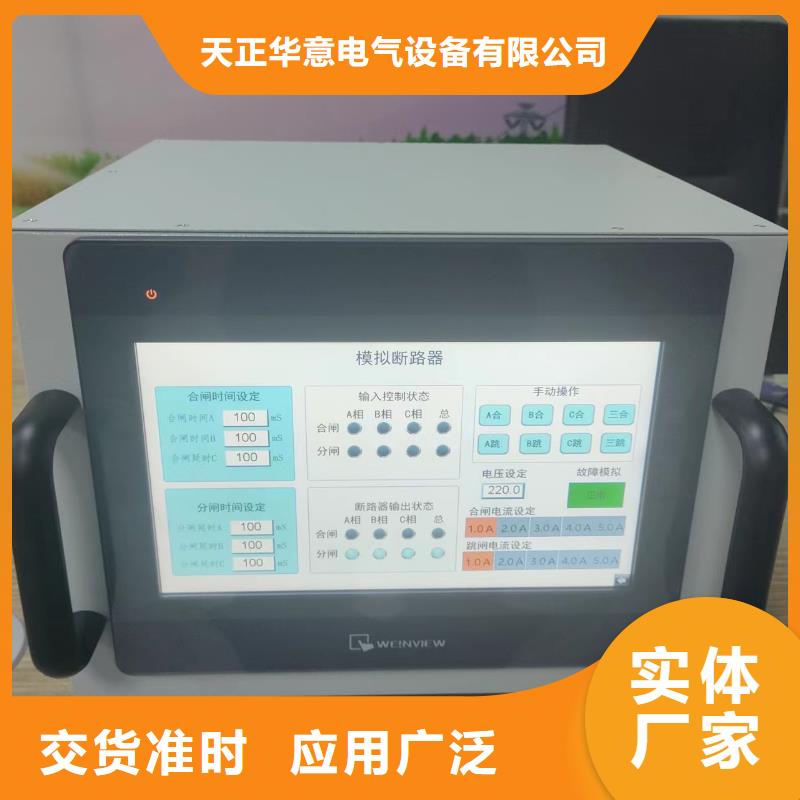

西藏模擬斷路器TH-10G模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用TH-10G模擬斷路器裝置測試四方CSL-101B的距離保護整組試驗及失靈保護。（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 四方CSL-101B保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。在測試失靈保護時，將斷路器模擬裝置的“失靈按鈕”按下，向保護裝置加故障模擬量使保護動作發跳閘令，但斷路器模擬裝置不跳閘，此時測試儀仍有故障量輸出，由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。3、試驗步驟 步：將一次設備的斷路器跳合閘控制接線從控制回路中退出，接入斷路器模擬裝置。第二步：試驗接線。第三步：根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。第四步：用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。第五步：加故障量進行整組試驗。第六步：按下模擬斷路器裝置的“失靈按鈕”，加故障量進行失靈保護的測試。4、舉例說明 TH-10G模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。當模擬斷路器裝置失靈時，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失。保修條件本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。
