以下是:西藏【雷電沖擊發生器】工頻交流耐壓試驗裝置一對一為您服務的圖文介紹

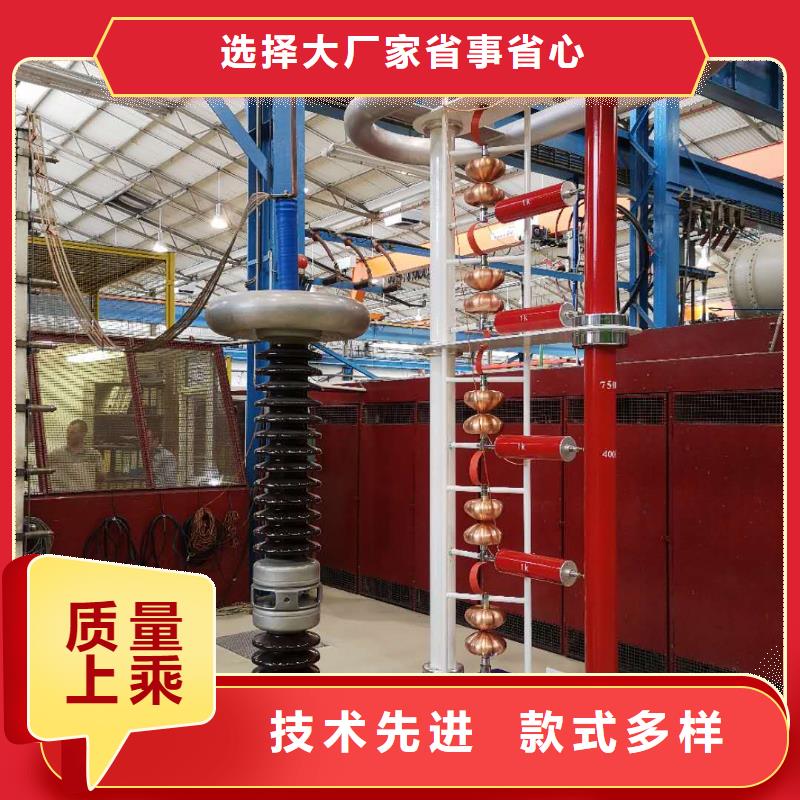

西藏雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體（Haefely結構）1、結構特點（含直流充電裝置） 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為18級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統：電容器的高壓端各有一套自動接地裝置（德國Highvolt公司技術），當停止充電或按下緊急按鈕時自動接地系啟動，發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式，充電電壓為100kV。手動、自動控制調壓，從零至150KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化裝置，外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。
西藏雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求,取1.2Ｋ：通常取1.3∽1.5 一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。
西藏雷電沖擊發生器波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；(7) 全套配有7.1 雷電波頭電阻2套；7.2 波尾電阻1套；7.3充電電阻1套（備用1只）；(8)級球隙采用雙邊異極性觸發，級至第二級球隙均采用三間隙球隙點火，同步誤動率或拒動率不大于2％；同步范圍≥20％。(9)各級球隙距離由電動機驅動作直線調整，控制系統指示對應球距的充電電壓，傳動結構帶有上下限位開關；(10)球隙距離可在控制系統上手動或自動調節；(11)本體可每二級或三級并聯使用，并聯連接桿采用統一接插件，方便換接。設備上能擱置多余的調波電阻而不影響電氣性能；(12)每級試驗存放調波電阻和連接桿的托架；(13)各級采用二端密封絕緣筒，密封性能良好；(14)各級間均采取防暈措施，在整套充電過程中不會出現明顯電暈。(15)級間絕緣及機械支撐能夠承受100kV直流電壓而不產生放電。(16) 發生器頂部裝有均壓罩。
