西藏接地電阻測試儀直線法布線測試圖8 儀器直線法測試接線示意圖電流線和電位線同方向(同路徑)放設稱為三極法中的直線法,見圖8。電流極放線在土壤電阻率均勻地區C可取2D在土壤電阻率不均勻地區可取3D。P通常為0.5~0.6倍C。電位極P應在被測接地裝置G與電流極C連線方向移動三次,每次移動的距離為dCG的5%左右,如三次測試的結果誤差在5%以內即可。一般在放線路徑狹窄困難和土壤電阻率均勻的情況下,接地阻抗測試才采用直線法,應尤其注意使電流線和電位線保持盡量遠的距離,以減小互感耦合對測試結果的影響。夾角法布線測試圖9 儀器夾角法測試接線示意圖通常情況下接地裝置接地阻抗的測試宜采用電流和電位線夾角布置的方式。放線如前面的要求,θ通常為45°以上,一般不宜小于30°,P的長度與C相近。如果土壤電阻率均勻,可采用C和P相等的等腰三角形布線,此時使θ約為30°,dCG=dPG=2D。


西藏接地電阻測試儀 技術指標 使用條件環境溫度:0℃~+45℃相對濕度:≤85%RH2、測量范圍及恒流值(有效值)電阻:0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)電壓:AC 0~20V3、測量精度及分辨率精度:0~0.2Ω≤±3%±1d0.2Ω~200Ω≤±1.5%±1d1~20V≤±3%±1d分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V4、輔助接地電阻及地電壓引起的測量誤差·允許輔助接地電阻RC(C1與C2之間)0~2Ω,2~20Ω ≤1KΩ20~200Ω ≤2KΩRP(P1與P2之間)<40KΩ 誤差≤±5%·允許地電壓(工頻有效值)≤5V 誤差≤±5%5、電源及功耗功率損耗≤2W直流:8×1.5V(AA,R6)電池交流:220V/50Hz6.體積與重量體積:220mm×200mm×105mm重量:≤1.4kg三、使用方法1、接地電阻測量(如圖一)· 沿被測接地極E(C2、P2)和電位探針P1及電流探針C1,依直線彼此相距20米,使電位探針處于E、C中間位置,按要求將探針插入大地。· 用專用導線將地阻儀端子E(C2、P2)、P1、C1與探針所在位置對應聯接。· 開啟地阻儀電源開關“ON”,選擇合適擋位輕按一下鍵該檔指標燈亮,表頭LCD顯示的數值即為被測得的地電阻。2、土壤電阻率測量(如圖二)· 測量時在被測的土壤中沿直線插入四根探針,并使各探針間距相等,各間距的距離為L,要求探針入地深度為L/20cm,用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R,則土壤電阻率按下式計算:Ф=2πRL 其中Ф—土壤電阻率(Ω·cm)L—探針與探針之間的距離(cm)R—地阻儀的讀數(Ω)用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。·測地電阻、土壤電阻率所用的探針一般用鋁合金管或圓鋼。

<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商

西藏接地電阻測試儀如果鉗表的測量值大于允許值,請按單點接地進行測量。3.建筑物防雷接地系統的應用建筑物的接地極如互相獨立,各接地極的接地電阻測量見下圖。4.加油站接地系統的應用在爆炸性氣體環境下,如加油站、油田、油槽等設備必須使用防爆型產品。根據JJF2-2003《接地式防靜電裝置檢測規范》,加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。序 號 檢測項目技術要求油罐接地電阻≤10Ω2 裝卸點接地電阻 ≤10Ω3 加油機接地電阻 ≤4Ω4 加油機輸油軟管連接電阻 ≤5ΩB型鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號:CE082010。它可應用于相應的易燃易爆環境中。⑴.儲油罐、裝卸點接地電阻的測量如上圖,在加油站接地系統中,儲油罐接地極A與加油機相連接,裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B(如自來水管等),按三點法用鉗表分別測出R1、R2和R3。則可計算出:儲油罐接地電阻為: RA=(R1+R2-R3)÷2裝卸點接地電阻為: RC=R2-RA輔助地極接地電阻為:RB=R1-RA注:測R1時,BC、AC間不能有導線連接。測R2、R3時類推。

<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商

西藏接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的,短路測試電流達20mA,精密3線法或簡易2線法測量接地電阻,導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術,具有獨特的抗干擾能力和環境適應能力,重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示,具有背光、棒圖指示,一目了然,能存儲100組數據,通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二.技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池,充滿電連續使用約20小時背 光可控白屏背光,適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量:額定電流變極法,測量電流20mA MAX對地電壓:平均值整流(P-E接口間)量 程接地電阻: 0.00Ω~3000Ω接地電壓: AC 0~600V(50Hz/60Hz)分 辨 率0.01Ω; 1V 精 度接地電阻:±2%rdg±5dgt注:1. 輔助接地電阻100Ω±5%,對地電壓<5V 2. 干擾電壓5V時的附加誤差≤±5%rdg±5dgt接地電壓:±2%rdg±3dgt(50Hz/60Hz)測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔: AC 20mA max30.0Ω~300.0Ω檔: AC10mAmax300Ω~3000Ω檔: AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示,LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸:320mm×270mm×145mm外包裝尺寸:400 mm×245mm×335mm測 試 線3條:紅色15m,黃色10m,色5m各1條簡易測試線2條:紅色1.6m,黑色1.6m各1條輔助接地棒2根:φ10mm×150mm測量時間對地電壓:約2次/秒;接地電阻:約3秒/次測量次數5000次以上(短路測試,測1次,停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口,存儲數據可以通過數據軟件上傳電腦,保存打印通 訊 線USB轉RS232通訊線1條

西藏油介質電強度測試儀供應商 <西藏>天正華意電氣設備有限公司

西藏接地電阻測試儀 優盤操作界面在開機界面按“優盤”熱鍵,即可進入優盤操作界,根據界面中的文字提示可進行導出數據等相關操作,見圖7所示圖7 優盤操作界面5接地阻抗測試5.1測試基本要求接地裝置的特性參數大都與土壤的潮濕程度密切相關,因此接地裝置的狀況評估和驗收測試應盡量在干燥季節和土壤未凍結時進行,不應在雷、雨、雪中或雨、雪后立即進行。交接驗收的接地裝置按照交接標準在投運前進行接地阻抗測試,運行中的接地裝置的接地阻抗測試應按照相關規程規定的周期安排測試。通常電流極與被試接地裝置中心的距離dCG應為被試接地裝置對角線長度D的4~5倍;當遠距離放線有困難時,在土壤電阻率均勻地區dCG可取2D在土壤電阻率不均勻地區可取3D。測試回路應盡量避開河流、湖泊、道路口;盡量遠離地下金屬管路和運行中的輸電線路,避免與之長段并行,當與之交叉時垂直跨越;無論哪種測試方法,都要求電流線和電位線之間保持盡量遠距離,以減小電流線與電位線之間互感的影響。電流極和電位極的布置a)電流極的接地電阻值應盡量小,以保證整個電流回路阻抗足夠小,便于設備輸出的試驗電流足夠大。b)如電流極接地電阻偏高,可采用多個電流極并聯或向其周圍潑水的方式降阻。c) 電位極應緊密而不松動地插入土壤中20cm以上,試驗過程中電流線和電位線均應保持良好絕緣,接頭連接可靠,避免裸露、浸水。


西藏接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分:工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀,是可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型,采用了新型變頻交流電源,并采用了微機處理控制和信號處理等措施,很好的解決了測試過程中的抗干擾問題,簡化了試驗操作過程,提高了測試結果的精度和準確性,大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術,能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大:1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰,操作非常方便,2、存儲采用鍵盤漢字輸入,方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術,用45Hz 和55Hz 兩種頻率進行測量,同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量,配合現代軟硬件濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω,可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍:0Ω~200Ω2、分辨率:0.001Ω3、測量誤差:±(讀數×2%+0.005Ω)4、抗工頻50Hz 電壓干擾能力:10V5、測試電流波形:正弦波6、測試電流頻率:自動45Hz/55Hz 雙頻,多組變頻供選擇使用7、輸出電流:5A8、輸出電壓:400V9、測量線要求: 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源:AC220V±10%,50Hz11、外形尺寸:440×350×21012、儀器重量:10kg

<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商

西藏接地電阻測試儀儀器內部結構和測試原理本儀器主要由提供測試電流的異頻電源、電流和電壓測量電路以及微電腦測控系統組成。儀器通過測量接地裝置的電位升高與流入接地裝置的電流之比來測量接地阻抗。儀器內部結構如圖1所示。異頻恒流電源可輸出頻率為45Hz或55Hz的正弦波測試電流,輸出頻率受微電腦系統控制。其輸出經過隔離后通過儀器面板上的E、C兩個端子輸出。電壓放大器為一個高輸入阻抗放大器,它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。濾波器用于濾除干擾信號,只允許45Hz和55Hz信號通過。A/D轉換器用于將電壓和電流信號轉換為數字信號以便微電腦系統進行分析處理。用戶啟動接地阻抗測量后,儀器首先開啟異頻電源使之輸出頻率為45Hz的電流,待電流穩定之后,微電腦系統通過A/D轉換器取得電壓和電流波形數據,進行數字濾波后計算出電壓V45和電流I45及其相位差再進一步計算出阻抗Z45、電阻分量R45和電抗分量X45。然后,切換異頻電源的輸出頻率為55Hz,經過同樣的步驟后可計算出阻抗Z55、電阻分量R55和電抗分量X55。取Z45 和Z55的平均值作為工頻接地阻抗Z50。,關閉異頻電源,通過液晶屏顯示測量結果。因此阻抗測量時,儀器測量的是兩電壓輸入端P1、P2之間的電壓與電源輸出電流之比。

<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商
西藏油介質電強度測試儀供應商 <西藏>天正華意電氣設備有限公司

西藏接地電阻測試儀測試儀 電腦通訊:上位機通訊口5.遙控開關:遙控啟動停止,開關量接口 6.報警燈:報警燈接口,選配7.高壓端H.V:電壓輸出的高壓端4.3 外部接口本測試儀的后面板上配置有兩個9針D型端子座,遙控接口和電腦通信接口提供遠程控制信號和通信上傳功能。使用時為了能達到效果建議使用原裝配件,其引出線的長度以不超過10米為宜。4.3.1 遙控開關接口遙控接口提供兩組輸入信號和三組輸出信號。輸入為:啟動停止控制信號,1、8腳停止,4、8腳啟動(作用同腳踏開關信號,兩者為并聯結構)。輸出為:5、9測試中信號、2、6測試合格信號和3、7測試總不合格信號。4.3.2 RS232/485通訊口(電腦通訊口)測試儀帶有RS-232C和RS485兩種串行通訊接口供用戶選用,默認配置為RS232C接口。在本公司提供支持下,通過RS-232C或RS485接口與上位機發送數據并由上位機完成相應操作。接口定義如下圖所示:(1)RS-485通訊口2)RS-232通訊口第五章 操作說明


<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商

西藏接地電阻測試儀測試線阻校驗為了提高現場測量接地電阻的精密性、穩定性,避免因測試線長時間使用線阻變化引起的誤差;避免因測試線未完全插入儀表接口或接觸不良引起的誤差;避免因用戶更換或加長測試線引起的誤差等,特設計了線阻校驗功能,對于“30Ω”檔的低值電阻測量更加。連接好測試線與儀表后,將所有測試線的另一端短接,如下圖,將 FUNCTION功能轉換旋鈕切換至對應的接地電阻測量檔位,按“TEST”鍵開始校驗,校驗中 LED 指示燈閃爍,LCD 倒計數顯示,校驗完畢 LCD 顯示線阻值并將該值存儲,在本次開機接地電阻測量中會自動扣除校驗的線電阻值。關機不保存校驗線阻值,下次開機,需要重新校驗。三線測試接地電阻在測試接地電阻時,先確認接地線的對地電壓值,即C(H)與E或P(S)與E的電壓值必須在20V以下,若對地電壓在5V以上,此時接地電阻的測量可能會產生誤差,此時先將被測接地體的設備斷電,使接地電壓下降后再進行接地電阻測試。三線測試:如下圖,從被測物體起,分別將P(S)、C(H)輔助接地棒呈一條直線深埋入大地,將接地測試線(綠、黃、紅)從儀表的E、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。連接好測試線后,先將FUNCTION功能選擇旋鈕旋至“REARTH ”位置,進入接地電阻測試模式,按一下“TEST”鍵開始測試,測試過程中有倒計數指示及測試進度棒圖指示,測試完畢后顯示穩定的數據,即被測接地體的接地電阻值R。被測接地體E到電流極C(H)之間的距離,應至少是被測接地體埋入地下深度(h)的5倍,或者是被測接地體埋入地下電極長度(d)的5倍。測量復雜接地系統的總接地電阻,其d的距離為該接地系統對角線的距離。測試時,測試線不能相互纏繞在一起,否則可能影響測試精度。


<西藏>天正華意電氣設備有限公司

西藏接地電阻測試儀 操作人員規定1、人員資格:多功能安規測試儀在錯誤的操作時可能造成誤觸電,這足以造成人員的傷害,這種傷害甚至是有生命危險的,因此必須由訓練合格的人員使用操作。2、守則:操作人員必須隨時給予教育和培訓,使其了解各種操作規則的重要性,并依規則操作多功能安規測試儀。3、衣著規定:操作人員不可穿佩有金屬裝飾的衣服及帶金屬的手飾和手表等,以免造成意外觸電;在操作本儀器時必須佩帶絕緣手套。4、醫學規定:禁止有心臟病或配戴心率調整器、心臟起搏器的人員操作多功能安規測試儀。1.3.3 測試程序規定測試儀的電源接地線一定要按照規定接妥。拆接測試儀后面板上的接線時,請務必在切斷電源、斷開空氣開關后,再行操作!操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時應定位放置。1.3.4 要點(1)、非合格的操作人員和不相關的人員應遠離測試區。(2)、隨時保持測試區的和有序。(3)、在測試進行中禁止碰觸被測負載或任何與待測物有連接的物件,謹防觸電!(4)、拆接測試儀前面板上的接線時,請務必在切斷電源,再行操作!(5)、進行絕緣和耐壓測試時,被測負載與大地以及周圍物體應保持良好的電氣隔離。尤其注意:被測負載與生產流水線體應保持良好的電氣隔離。(6)、綜合測試儀電源必須接地(7)、萬一發生任何問題,請立即關閉電源。

西藏油介質電強度測試儀供應商

西藏接地電阻測試儀開機注 意開機時,不能扣壓扳機,不能張開鉗口,不能鉗任何導線開機完成,顯示“OLΩ”后,才能扣壓扳機,打開鉗口,鉗被測導線開機前,扣壓扳機一兩次,確保鉗口閉合良好開機時,要保持鉗表的自然靜止狀態,不能翻轉鉗表,不能對鉗口施加外力,否則不能保證測量的準確度按POWER鍵開機,首先自動測試液晶顯示器,其符號全部顯示,見圖1,同時,儀表自動校準,開機完成后顯示“OLΩ”,自動進入電阻測量模式,見圖2,若沒有正常開機自校準,儀表會顯示“Er”符號,表示開機出錯, 開機出錯需檢查原因再重新開機。如果開機自檢后未出現“OLΩ”,而是顯示一個較大的阻值,見圖4。但用測試環檢測時,仍能給出正確的結果,這說明鉗表僅在測大阻值時(如大于100歐)有較大誤差,而在測小阻值時仍保持原有準確度,用戶仍可放心使用。2.關機鉗表在開機后,按POWER鍵關機。鉗表在開機5分鐘后,液晶顯示屏進入閃爍狀態,閃爍狀態持續30秒后自動關機,以降低電池消耗。在閃爍狀態按POWER鍵可延時關機,鉗表繼續工作。在HOLD狀態下,需先按HOLD鍵退出HOLD狀態,再按POWER鍵關機。在設定報警臨界值狀態下,需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態,再按POWER鍵關機。

<西藏>天正華意電氣設備有限公司
<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商

西藏接地電阻測試儀在設定報警臨界值狀態下,需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態,才能繼續測量。在電阻測試模式下,按A鍵切換到電流測試模式。5.數據鎖定/解除/存儲在測試模式下,按HOLD鍵鎖定當前顯示值,顯示HOLD符號,同時,將此鎖定值作為一組數據依次自動編號并存儲,再按HOLD鍵取消鎖定,HOLD符號消失,可繼續測量。循環操作,能存儲99組數據。若存儲已滿,閃爍顯示MEM符號。如圖9,鎖定被測電阻0.016Ω,同時作為第01組數據存儲。如圖10,鎖定被測電流278mA,同時作為第99組數據存儲,此時內存已滿,MEM符號閃爍顯示。在數據查閱模式下,按MEM鍵退出數據查閱,才能進行數據鎖定、存儲操作。在報警臨界值設定狀態下,需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態,才能進行數據鎖定、存儲操作。關機后再開機,不會丟失所存數據。6.數據查閱按MEM鍵進入查閱存儲數據模式,且默認顯示所存的第01組數據,見圖11。再按向右箭頭鍵,向上翻閱所存數據,按向左箭頭鍵,向下翻閱所存數據。若無存儲數據,顯示見圖12。在報警臨界值設定狀態下,需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態,再按MEM鍵進入查閱存儲數據模式。


西藏接地電阻測試儀直線法布線測試圖8 儀器直線法測試接線示意圖電流線和電位線同方向(同路徑)放設稱為三極法中的直線法,見圖8。電流極放線在土壤電阻率均勻地區C可取2D在土壤電阻率不均勻地區可取3D。P通常為0.5~0.6倍C。電位極P應在被測接地裝置G與電流極C連線方向移動三次,每次移動的距離為dCG的5%左右,如三次測試的結果誤差在5%以內即可。一般在放線路徑狹窄困難和土壤電阻率均勻的情況下,接地阻抗測試才采用直線法,應尤其注意使電流線和電位線保持盡量遠的距離,以減小互感耦合對測試結果的影響。夾角法布線測試圖9 儀器夾角法測試接線示意圖通常情況下接地裝置接地阻抗的測試宜采用電流和電位線夾角布置的方式。放線如前面的要求,θ通常為45°以上,一般不宜小于30°,P的長度與C相近。如果土壤電阻率均勻,可采用C和P相等的等腰三角形布線,此時使θ約為30°,dCG=dPG=2D。

<西藏>天正華意電氣設備有限公司 西藏油介質電強度測試儀供應商

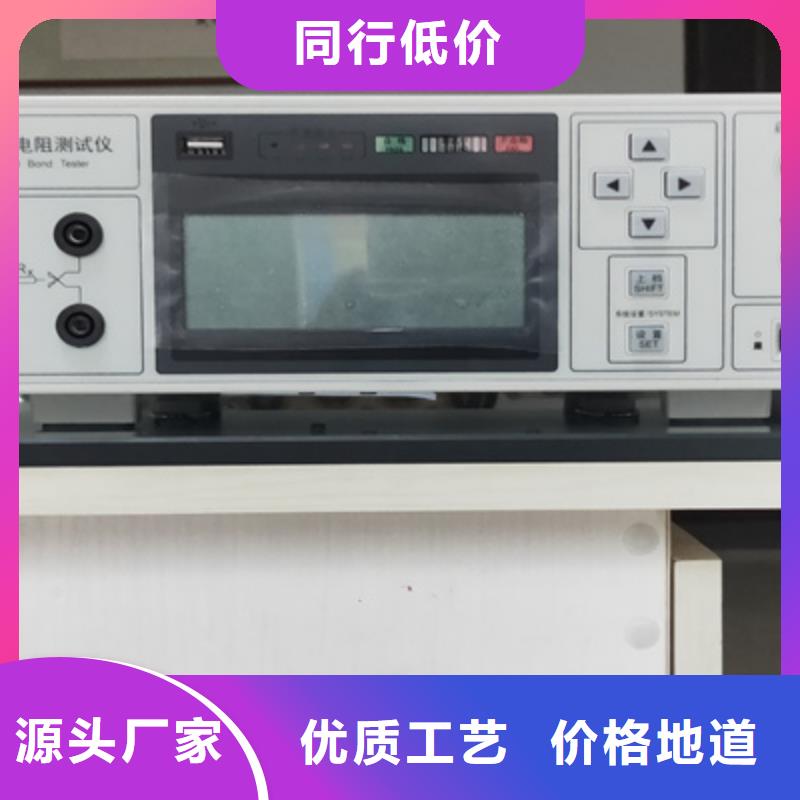

西藏接地電阻測試儀接地電阻表是根據電位補償原理生產的性儀表。它操作簡單、攜帶方便,廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量,保證用電的重要措施。接地電阻表的檢定規程是JJG366-2004接地電阻表檢定規程。TH-1D接地電阻表檢定裝置是檢定接地電阻表的標準儀器,完全符合JJG366-2004對標準器的要求,可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表(工作電流為AC25A)的檢定。可以作電阻箱使用,起始電阻10mΩ,分辨力達1mΩ。接地電阻測試儀是用來測量電氣設備內部的接地電阻,它所反映的是電氣設備的各外露可導電部分與電氣設備的總接地端子之間的(接觸)電阻。為接觸電阻對測試的影響,儀器采用四端測量法,即在被測電器的外露可導部分和總接地端子之間加上電流,然后再測量這兩端的電壓,算出其電阻值。
