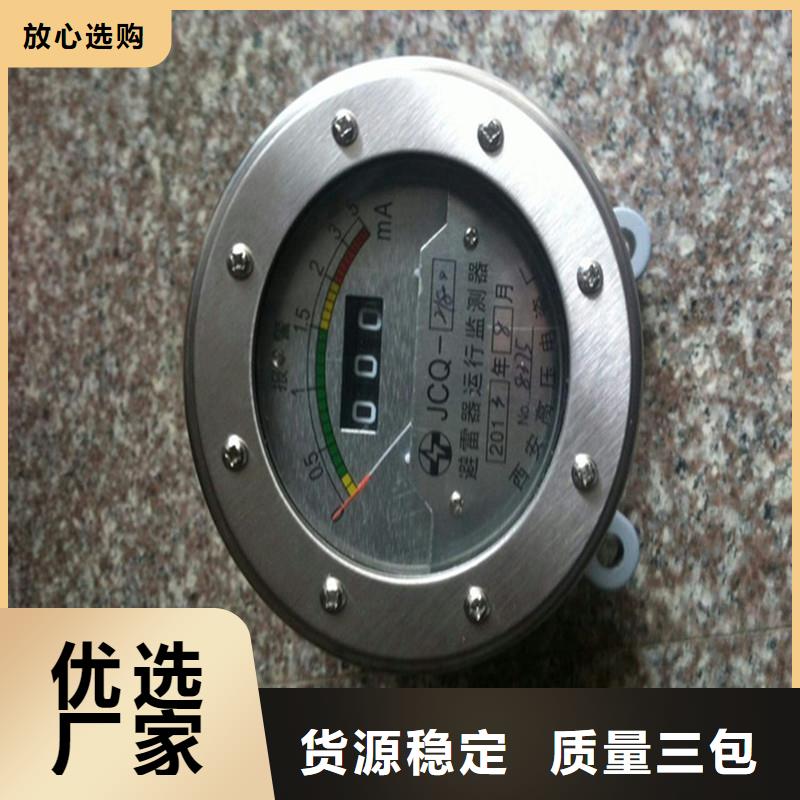

避雷器泄漏電流超過設定值后，能自動發出號，號方式為紅綠交替閃爍式，有監測避雷放電動作的功能外，還能監測避雷器泄漏電流變化，對避
雷器的運行質量及時給出可靠的數據。JCQ-A、B、C型監測器采用ZnO電阻片，適用于5~10KA系統220KV及以下等級的氧化鋅避雷器。  放電計數器、監測器產品性能滿足標準JB/T2440-1991《避雷器用放電計數器》。 5. 放電計數器JS-8技術標準  放電計數器JS-8符合機械部標準“JS-2440-78放電計數器技術條件”的規定。在波型8／20μS沖擊電流與相應工頻續流
聯合作用，JS-8、6-220、1在波形3／20μS輻值100～5000A沖擊電流準確動作5000A，20次以上：151、162、166、2.8，JS-8A、330及以上1.1在波形8／20μS幅值100～10000A沖擊電流下準確動作，1000A，20次以上。 放電計數器是串聯在避雷器下面，用來記錄避雷器動作次數，掌握雷電活動規律，不斷提高輸楚電設備防雷保護可靠性，監護避雷器的壽命以及研究電
力系統在大氣過電壓作用時的運行情況的的電氣設備。放電計數器工作原理編輯放電計數器的電氣回路由非線性電阻R1、R2、電容器C及計數器L組成，即放電計數器串聯在避雷器下部與地之間，如圖1所示。圖1 放電計數器電器回路圖圖1 放電計數器電器回路圖放電計數器一般與35kV及以上普通閥型避雷器配合使用，當雷電流經過避雷器進入放電計數器時，電流的一部分經R1入地，另一部分經R2給電容器C充
電，沖擊電流過去后，電容器C對計數器L放電，使計數器動作。

HY5WZ-(5-216)/(13.5-562)電站型避雷器實配直流參考電壓、方波通流容量和大電流耐受能力都高于標HY5CX-1742F外間隙避雷器是專門為了保護配電系統的線路而設計的一款新型免維護的避雷器。是專用于雷電過電壓對線路的保護，戶外電力設
備過電壓的保護的避雷器. HY5CX-1742F外間隙避雷器 的特點:    1、該產品可以有效的防止的限制雷電過電壓給電力配電系統帶來的損壞，可以防止和避免雷電擊斷電線或者擊壞一些電力設備設施。    2、該產品是一款高新技術型的避雷產品，它可以利用自身的原理和構架提高線路耐擊水平，減少因雷電過電壓造成電力開關設備跳閘的事故。    3、裝置可在不同的環境下使用，該產品的間隙放電
電壓可根據不同地區氣候條件調節。    4、該產品在保護線路不受雷電過壓侵害時本身不參與線路運行，大大延長了產品的使用壽命。    5、該產品具有性能穩定、免清洗維護等優點，并且安裝方便，安裝時僅須把避雷器裝在橫擔上，避雷器上接線端聯接高壓母線即可。HY5WR-51/134電容型避雷器主要適于220KV、110KV及以下電力輸配電系統、變電所系統、發電廠系統中，主要作用：HY5WR-5
1/134電容型避雷器的主要作用是用來抑制各種高壓開關工作過程中產生的過電壓用來保護電容器組免，防止和避免電容器組受過電壓的破壞。HY5WR-51/134電容型避雷器介紹    HY5WR-51/134電容型避雷器就由我公司生產的一種高性能的用于電容器組過電壓保護的高科技產品，他主要是利用電容型避雷器的工作原理，結合氧化物避雷器和復合絕緣材料的優勢精心組合研發而成，是一款主要用于220KV、
110KV、66KV、35KV、10KV低至0.22KV的發電廠系統、輸配電系統、變電所系統、配電系統中。

避雷器的通流能力這主要體現在避雷器具有吸收各種雷電過電壓、工頻暫態過電壓、操作過電壓的能力。等級、能量吸收能力、4/10納秒大電流沖擊耐受、2ms方波通流能力等指標達到了國內領先水平。二、保護特性優異氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。因為氧化鋅閥片的非線性伏安特性
十分優良，使得在正常工作電壓下僅有幾百安的電流通過，便于設計成無間隙結構，使其具備保護性能好、重量輕、尺寸小的特征。當過電壓侵入時，流過閥片的電流迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態，使電力系統正常工作。三、密封性能良好避雷器元件采用老化性能好、氣密性好的優質復合外套，采用控制密封圈壓縮量和增涂密封膠等措施，陶瓷外套作為密封材料，確保密封可靠
，使避雷器的性能穩定。四、機械性能主要考慮以下三方面因素：  A承受的地震力；  B作用于避雷器上的大風壓力；  C避雷器的頂端承受導線的大允許拉力。五、解污穢性能無間隙氧化鋅避雷器具有較高的耐污穢性能。標準規定的爬電比距等級為：II級 中等污穢地區：爬電比距20mm/kv  III級 重污穢地區：爬電比距25mm/kv  IV級 特重污穢地區：爬電比距31mm/kv六、高
運行可靠性長期運行的可靠性取決于產品的質量，及對產品的選型是否合理。影響它的產品質量主要有以下三方面：  A 避雷器整體結構的合理性；  B 氧化鋅閥片的伏安特性及耐老化特性；  C 避雷器的密封性能。七、工頻耐受能力由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受一定工頻電壓升高能力。電源防雷器（S

復合外套提高的耐污性能可留給用戶、電力部門作為裕度考慮。因此，爬電比距的設計仍按瓷外套標準考慮。這一設計還受兩個外界因素影響：①復合外套比瓷套更容易提高爬電比距，但必須保證電弧小距離（如110kV下≥1m）；空氣有間隙避雷器本體爬距≥1.7cm/
kV即可認為是的，因為，正常運行電壓下避雷器本體幾乎不承受任何電壓值；環－環絕緣支撐有間隙避雷器，其爬距應為避雷器本體爬距與支撐絕緣子爬距之和，作者建議，爬電比距應分別規定，避雷器本體≥1.7cm/kV，支撐絕緣子≥1.7cm/kV，因為在正常運行和雷擊瞬間不同工況下，兩者都需分別承受了幾乎100％的過電壓，避雷器總體爬電比距≥3.4cm/kV。我國無間隙線路避雷器的使用量超過有間隙線路避雷器
，90％的330kV、500kV線路使用無間隙線路避雷器。無間隙避雷器在絕緣配合上，保護性能分散性小，僅僅取決于一條U-I特性曲線，保護裕度大。避雷器運行事故率已低于0.03/100相·年以下，且無間隙線路避雷器限制操作過電壓的優點是目前有間隙線路避雷器所不能達到的。表4列出兩種線路避雷器的技術要求及性能[無間隙線路避雷器的運行條件除滿足一般電站避雷器要求外，還應滿足以下條件：
