不容錯過的【一次通流加壓模擬帶負荷向量試驗裝置】微機繼電保護測試儀源頭工廠量大優惠視頻展示！產品特點一目了然，為您的購買決策提供堅實依據。
以下是:【一次通流加壓模擬帶負荷向量試驗裝置】微機繼電保護測試儀源頭工廠量大優惠的圖文介紹
天正華意電氣設備(西藏分公司)坐落于平度市平安路2號，公司主要產品有 互感器伏安特性測試儀。公司自成立之處，即秉承客戶至上，質量至上，誠信為本”的宗旨，產品遍及各地。多年來，公司積j i倡導:以客戶為目的，以市場為導向，積j i開拓市場。公司憑借產品的質量、良好的信譽、優良的服務、合理的價格獲得了客戶的信賴和好評。實現了公司業務的長期發展。
西藏一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。
天正華意電氣設備(西藏分公司)專業從事【互感器伏安特性測試儀】的先進企事業單位，我們擁有一支專業的研發隊伍，能夠隨時根據您的要求提供有效的方案，同時，從【互感器伏安特性測試儀】產品概念，產品設計，原型打樣，產品性能測試到批量生產，從項目管理到供應鏈管理提供給您專業，靈活，可靠以及增值的服務，我們專注于【互感器伏安特性測試儀】的設計和研發。
西藏一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置

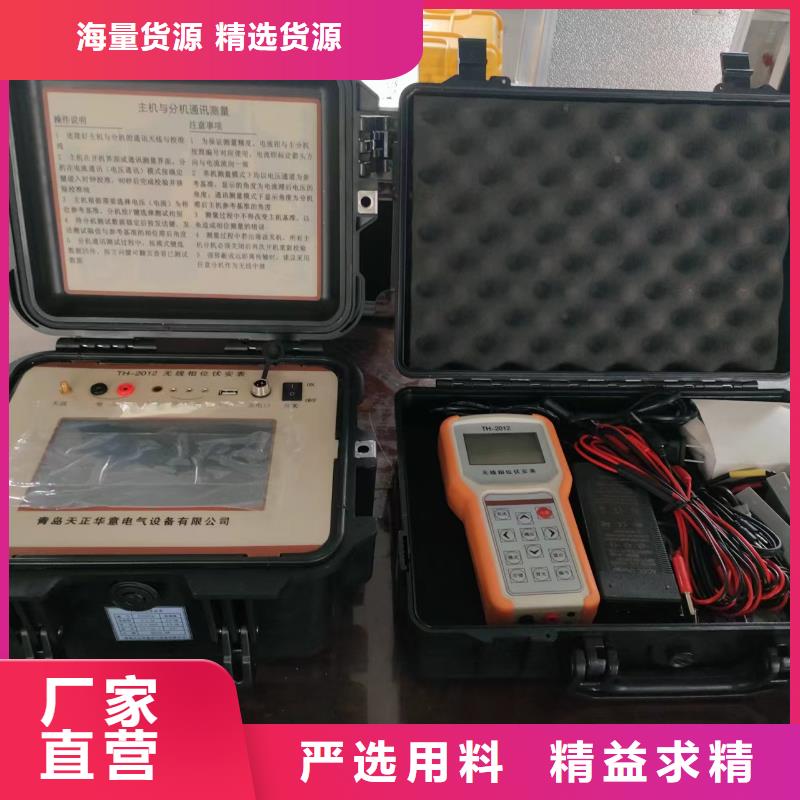

西藏一次通流加壓模擬帶負荷向量試驗裝置主機箱體由改性PP合金注射成型，堅固耐用、耐低溫、防撞擊、不變形、不碎裂；分機采用雙色注塑外殼，手感舒適，方便操作。2.2 主機面板說明主機面板從左到右依次為天線、電壓輸入端的N端、電壓輸入端L端、電流信號輸入端、三個通用無線對時校準口、USB接口、充電器接口、開關，主機屏幕采用全觸摸操作。2.3分機面板說明分機面板頂部自左至右依次為天線、充電口、校準口；分機面板底部依次為電壓輸入端的N端、電壓輸入端的L端、電流信號輸入端。3 儀器技術參數3.1 測試工頻基波頻率范圍： (50±0.2)Hz 3.2 主、分機電壓量程：20V/100V/400V自動切換 基本誤差極限：±（0.3%讀數+0.2%量程）3.3 電流鉗量程： 200mA/1A/5A 自動切換 基本誤差極限：±（0.5%讀數+0.5%量程）3.4 相位角度測量范圍：以電壓通道為參考基準，電流滯后于電壓角度0.0°～360. 0° 基本誤差極限：≤±2° 3.5 主機、分機無線傳輸距離及測試相位準確度：空曠條件直接通訊傳輸距離≤1000m，保護間隔帶有屏蔽條件可采用中繼方式通訊傳輸≤1600m，相位誤差極限：≤±5°3.6 顯示速率：單機測量模式、二次負荷：1次 /秒通訊測量模式： 1次/3秒3.7 供電電源：主機42V/4.4AH 分機12V/2000mAH3.8 外形尺寸及重量：主機：270*180*200 4kg； 分機：200*100*35 0.5kg3.9 絕緣和耐壓： 絕緣電阻：≥1000MΩ(500V) 3.10 工作條件：環境溫度：（0～40）℃ 環境濕度：（20～80）% RH 全智能無線高壓驗電測試儀 通流加壓模擬負荷繼電保護向量檢測裝置 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 變電站投運前繼電保護向量檢查裝置 繼電保護相位測試裝置 模擬一次負荷法繼電保護相位檢驗裝置 變電站工程通流加壓模擬帶負荷試驗裝置 通流加壓模擬負荷繼電保護向量檢測裝置
點擊查看天正華意電氣設備(西藏分公司)的【產品相冊庫】以及我們的【產品視頻庫】
