由于相相、相地都是雙間隙，每個間隙承擔1/2工頻放電電壓，在正常情況下中心點電位是“零”，則由相間隙承擔工頻電壓，同時對地存在寄生電容，寄生電容的存在會使
實際放電值出現不穩定。2、三間隙星形接法組合式過電壓保護器由三個間隙和四個單元組成過電壓保護器。其結構與四間隙不同點在于取消了接地保護單元間隙，相地保護采用單間隙，接地保護單元由純電阻性材料組成，在中心點受寄生電容和雜散電容等外界因素相對小。相相過電壓時由相間保護單元和接地保護單元共同完成，相相過電壓也是由兩個間隙來承擔。通過接地保護單元的調整可以使相相、相地工頻放電電壓做成一樣。 
3、菱形間隙星形接法組合式過電壓保護器由一個菱形間隙和四個單元組成過電壓保護器。其結構與四間隙星形接法不同點在于采用了菱形間隙結構，將帶串聯間隙的三相組合式過電壓保護器放電間隙的數量降到1，從而降低了分布電容和雜散電容對放電數值的影響，相間過電壓和相地過電壓過程均由一個間隙完成。由于間隙和過電壓保護器可以分別裝置，這樣過電壓保護器可直接和外殼材料熱壓鑄在一起，使閥片周圍空腔幾乎不存在，在
過電壓保護器的密封受潮和防問題解決的比較好。4、間隙并聯高壓電阻間隙上并聯了一個高壓電阻，在工頻時，間隙的容抗遠大于并聯電阻的阻抗，間隙兩端的電壓取決于電阻的分壓值。在沖擊時，由于波前很陡，其等值頻率遠高于工頻，此時間隙的容抗遠小于阻抗，電壓分布由容抗決定，故不受并聯電阻的影響。  可以的。我公司生產的過電壓保護器方便，特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成
套開關柜配套使用，或直接安裝在小型箱式變電站內。二、碳化硅避雷器、無間隙氧化鋅避雷器和帶串聯間隙氧化鋅避雷器的性能比較？    阻容吸收器大優點是緩和入侵到被保護設備的過電壓波的陡度，改善設備繞組上的電壓梯度，但有體積大，無明顯過電壓限制值，吸收過電壓能量容量小，會產生高次諧波污染等問題。無間隙氧化鋅避雷器是一種較先進的過電壓保護設備，與傳統的碳化硅避雷器相比，在保護特性、通斷能力和抗污
穢等方面均有優異的特性，其ZnO電阻片的非線性極其優異，使其在正常工作下接近絕緣狀態。    但它保護殘壓較高，避雷器在線監測器無法滿足操作過電壓下頻繁動作的要求，存在工頻老化和承受荷電率和熱平衡條件的限制，這對于保護電動機類絕緣耐壓水平的設備來說還存在不足的。

.避雷器絕緣電阻的測量 
絕緣電阻的測量，對FS型避雷器而言，主要是檢查密封情況，若密封不嚴必然會引起內部受潮，因而使絕緣電阻明顯下降。按預試規程要求，測量時應試驗2500V兆歐表進行，測得其絕緣電阻應不低于2500MΩ。測試前將氧化鋅避雷器瓷套表面擦干凈，否則會因外套表面泄漏電流而影響測試的準確性。為此，在進行測試前需用吸水性好的干凈布將瓷套表面擦干凈，用細金屬線在外套靠前個傘裙下部繞一圈再接到兆歐表“屏蔽”接線柱上以影響。在測試中兆歐表與避雷器連接線要盡量短，并保證電氣接觸良好，測試時兆歐表應水平放置，搖速均勻，并以每分鐘120轉為宜，以取得良好的測量效果。 防雷器價格對FZ型避雷器而言，除檢查內部是否受潮外，還要檢查并聯電阻是否斷裂、老化，若并聯電阻老化、斷裂，因接觸不良，將使絕緣電阻增大。為確保測量值得準確，應測量二次并比較數據是否有變化。測量應使用同一電壓等級的同一塊兆歐表進行測量，否則無法比較。
2.直流1毫安參考電壓試驗 
測試時在氧化鋅避雷器兩端施加0.75倍1毫安直流電壓(直流電壓脈動率不大于±1.5%)，當通過避雷器的電流穩定在1毫安時。避雷器兩端的電壓應不小于25千伏。
3.直流泄漏電流試驗 
測試時在避雷器兩端施加0.75倍1毫安直流電壓后，通過氧化鋅避雷器的泄漏電流應不大于50μA。在測試過程中，當泄漏電流達到30μA后還要繼續升高電壓，這時泄漏電流會劇增，此時應緩慢升高電壓，如升壓過快測量會不準確。為防止瓷套表面泄漏電流的影響，測試前應使用吸水性好的布將瓷套外表面擦干凈，以影響。
4.帶并聯電阻避雷器電導電流的測量 
并聯電阻避雷器型號測量帶的電導電流使用的安表，其表的準確度應不低于1.5級，連接導線要粗且短，以減小導線電阻對測量的影響。測量時還要注意電暈電流及高電壓周圍雜散電容的影響。不宜用靜電電壓表測量。測試設備要遠離容易產生干擾磁場的設備，或設置屏蔽措施。 測量電導電流時，其直流試驗電壓的施加應從足夠低的數值開始然后緩慢升高，分段施加電壓并分段讀取電導電流值。待試驗電壓保持在規定時間后，如安表指針沒大擺動，其顯示值即為該電壓的電導電流值。 如果并聯電阻老化、接觸不良，則電導電流明顯下降，若并聯電阻斷裂，則電導電流降到零。假如并聯電阻本身進水受潮，電導電流會急劇增大，一般可達1000μA以上。 為確保高壓避雷器測試數的、準確，還要對不同溫度下測量的電導電流值進行比較，并將它們換算到同一溫度的電導電流值。經驗證明，溫度每升高10℃，電導電流則大約增大3%~5%。過電壓保護器試驗原理
為防止有意外因素對產品的損壞，在避雷器投運之前，應進行試驗及定期檢測。

采用硅橡膠外套和高壓電纜外引結構。具有易安裝、密封性強、體積小、耐震(振)動等優點。可直接安裝在開關柜的手車底盤上或互感器室內)◆使用的環境溫度為一40℃一十600℃，海拔高度小于2000m(高于2000m訂貨時注明)。   安徽徽電科技股份有限公司生產的三相組合式過電壓保護器均增加了防技術，當過電壓保護器由于任何原因造成損壞

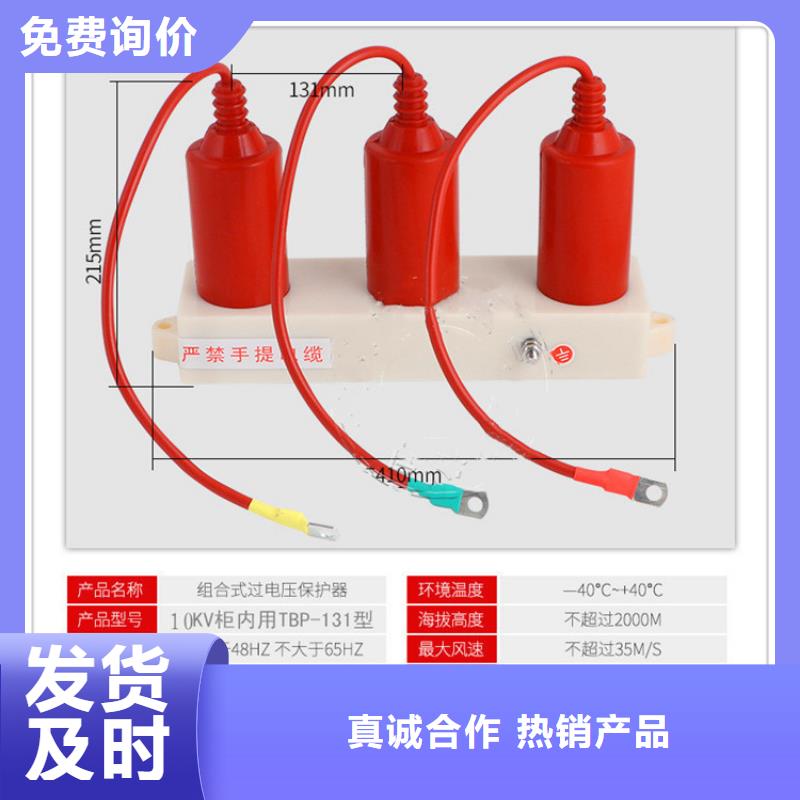

，防器均可避免過電壓保護器而引發短路事故。   產品用途三相組合式過電壓保護器是一種新型的過電壓保護器，主要用于發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。TBP過電壓保護器又名“過壓保護器”， 是一種新型的過電壓保護器（也稱為三相組合式過電壓保護器），用于限制大氣
過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺TBP過電壓保護器可以代替幾臺氧化鋅避雷器，功能是普通避雷器性能上無法相比的。產品適合于不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套或直接使用于小型箱式變電站內，主要用于保護發電機、變壓器、開關、母線、電動機等電氣設備的絕緣免受過電壓的損害。常用的有
6KV過電壓保護器 10KV過電壓保護器和35KV過電壓保護器JC-TBP型復合式過電壓保護器，是一種新型的過電壓保護器（也稱為三相組合式過電壓保護器），用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。產品適合于不同型號的KYN、XGN、GBC、JYN、GZS等35
kV及以下成套開關柜配套或直接使用于小型箱式變電站內（戶外型產品可露天使用）。保護對象：A—電機型 B－電站型（并通用于常規配電領域）C—電容型特征電壓：無間隙產品為系統電壓，包括3、6、10、35結構型式：F—復合外套整體密封間隙，不標表示不帶間隙Ⅰ— 正方型底座Ⅱ—長方型底座（或不特別標明）   T—T型底座相間距離：包括85、131、150、200、310、630等使用環
者都有抑制過電壓保護電氣設備的作用。

在接地裝置上就產生壓降，該壓降通過配變外殼同時作用在低壓側繞組的中性點處，因此低壓側繞組中流過的雷電流將使高壓側繞組按變比感應出很高的電勢(可達1000kV)，該電勢將與高壓側繞組的雷電壓疊加，造成高壓側繞組中性點電位升高。
  擊穿中性點附近的絕緣，如果低壓側安裝了MOA，當高壓側MOA放電使接地裝置的電位升高到一定值時，低壓側MOA開始放電，使低壓側繞組出線端與其中性點及外殼的電位差減小，這樣就能或減小[反變換"電勢的影響。
  3.MOA接地線應接至配變外殼MOA的接地線應直接與配電變壓器外殼連接，然后外殼再與大地連接，那種將避雷器的接地線直接與大地連接，然后再從接地樁子上另引一根接地線至變壓器外殼的作法是錯誤的，另外，避雷器的接地線要盡可能縮短。
  在日常運行中，應檢查避雷器的瓷套表面的污染狀況，因為當瓷套表面受到嚴重污染時，將使電壓分布很不均勻，在有并聯分路電阻的避雷器中，當其中一個元件的電壓分布增大時，通過其并聯電阻中的電流將顯著增大，則可能燒壞并聯電阻而引起故障。
  此外，也可能影響閥型避雷器的滅弧性能，因此，當避雷器瓷套表面嚴重污穢時，必須及時清掃，檢查避雷器的引線及接地引下線，有燒傷痕跡和斷股現象以及放電記錄器是否燒通過這方面的檢查，容易發現避雷器的隱形缺陷檢查避雷器上端引線處密封是否良好。
  避雷器密封不良會進水受潮易引起事故，因而應檢查瓷套與法蘭連接處的水泥接合縫是否嚴密，對10千伏閥型避雷器上引線處可加裝防水罩，以免雨水滲入檢查避雷器與被保護電氣設備之間的電氣距離是否符合要求，避雷器應盡量靠近被保護的電氣設備。
  避雷器在雷雨后應檢查記錄器的動作情況檢查泄漏電流，工頻放電電壓大于或小于標準值時，應進行檢修和試驗放電記錄器動作次數過多時，應進行檢修瓷套及水泥接合處有裂紋法蘭盤和橡皮墊有脫落時，應進行檢修，。
