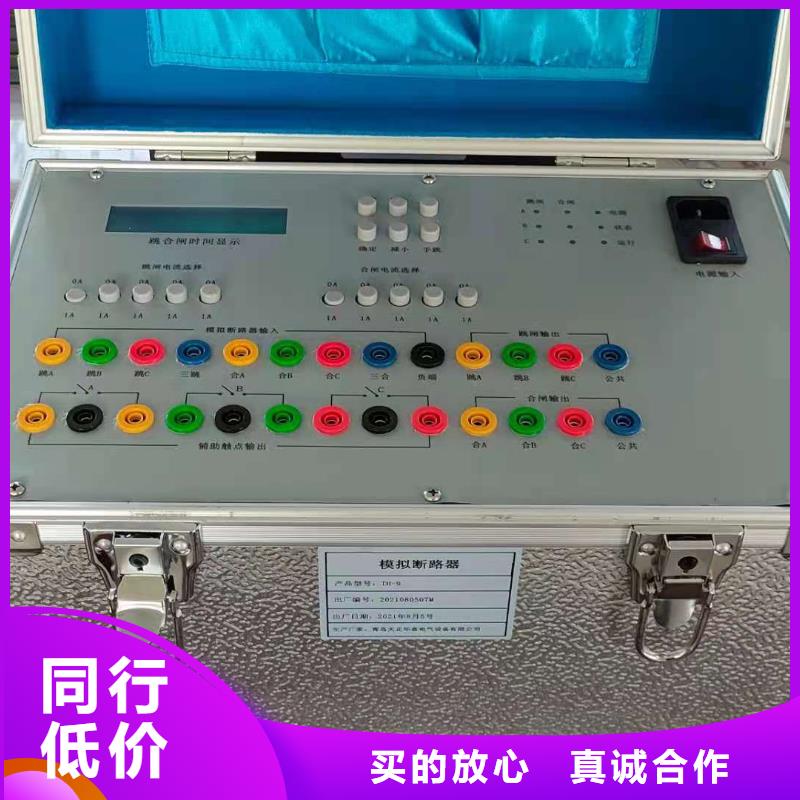

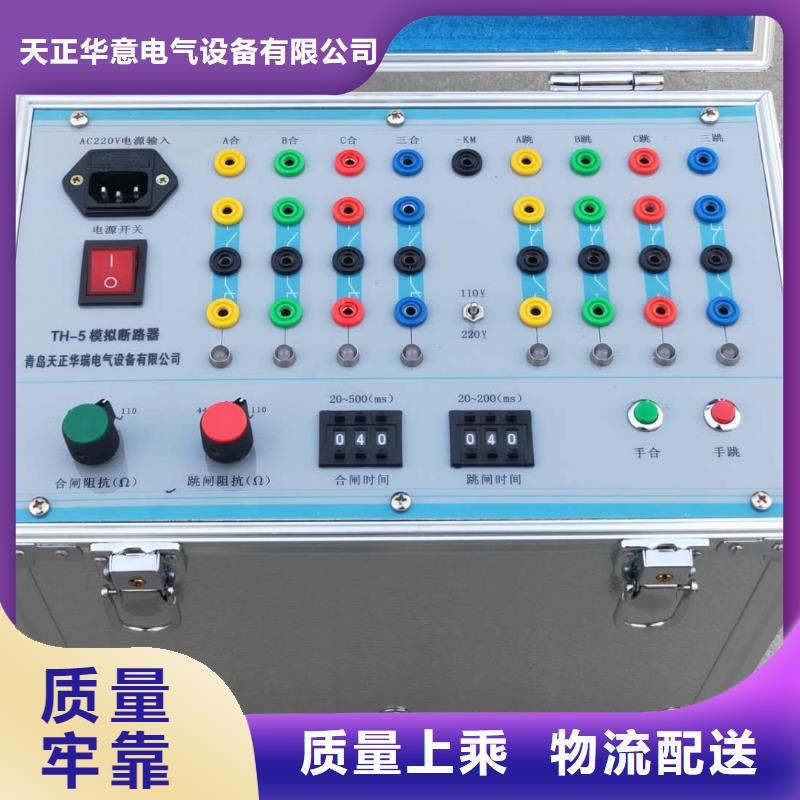

西藏高低壓開關柜通電試驗臺 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。（3）電源開關： 此開關為模擬斷路器電源開關。（4）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（5）直流開關： 該開關為直流電源輸出開關，該直流電源為不穩壓電源。（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。（7）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（8）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（9）跳閘電流選擇開關：

西藏高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺 (1000A)用戶使用手冊青島天正華意電氣設備用限公司目錄一、概述主要技術參數使用方法 3四、注意事項 4一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因?yàn)橐淮卧O(shè)備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相四線交流電壓直接輸出；2、三相交流0~450V（相間780V）電壓可調輸出；3、三相交流電壓固定(380V)輸出；
