西藏回路電阻測試儀面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。三相測試儀的料物面板圖片完全不一樣。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。三相接線柱分ABC三相，區域顏色分A相黃色、B相綠色、C相紅色。 觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面,如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效，K＝B/A或K＝C/A即為電阻之間的比較值。中間大號字體顯示電阻、電壓、電流。

西藏回路電阻測試儀 具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。

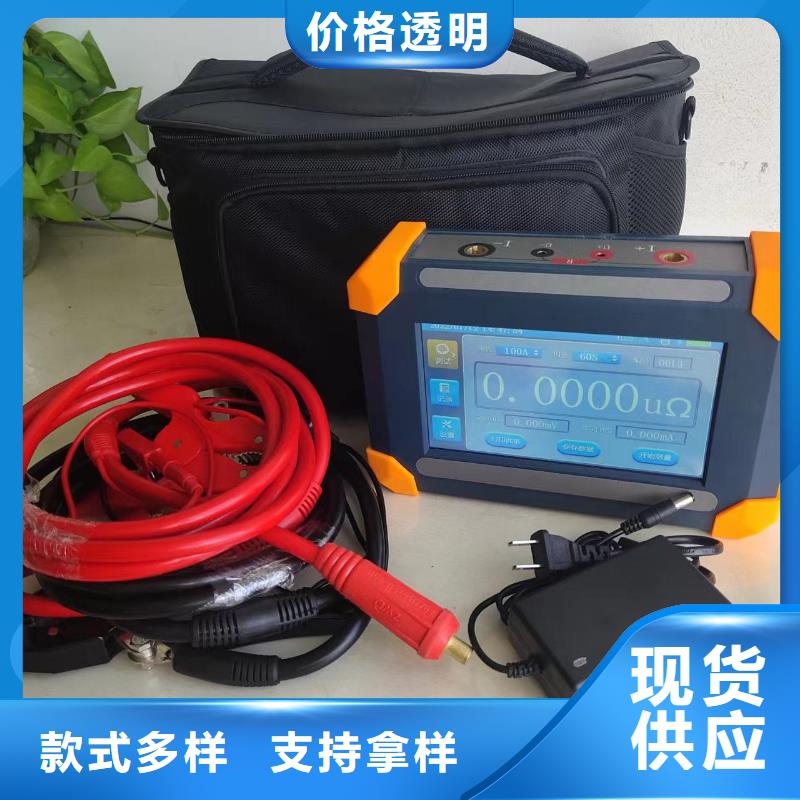

西藏回路電阻測試儀智能回路電阻測試儀 概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流,多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。
