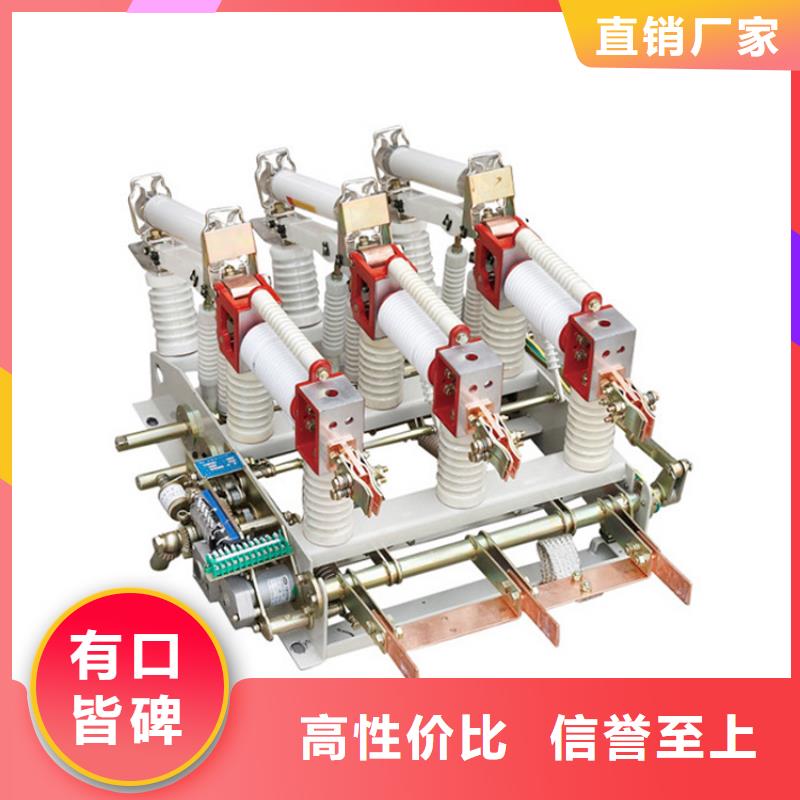

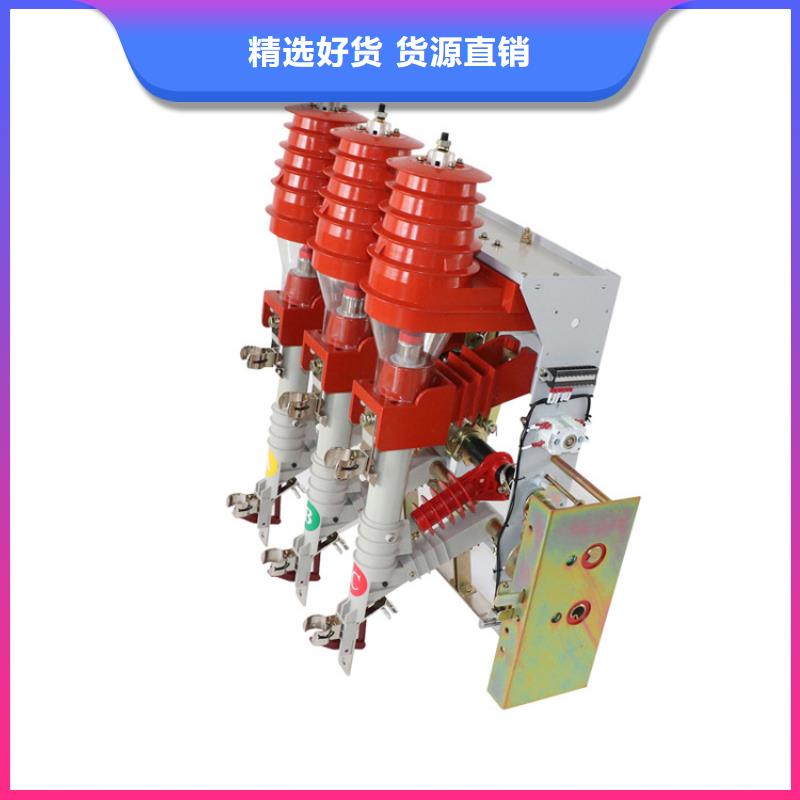

FKN12-12負荷開關

  一、FKN12-12負荷開關概述：

  FKRN12-12D系列壓氣式負荷開關----熔斷器組合電器可以分合負載電流，過載電流，開斷線短路電流。此開關適用于12KV及以下三相配電系統中，作為變壓器，電纜，架空線路等電力設備的控制和保護之用；特別適用于城網，農網的終端變電站及箱式變電站。并適用于環網，雙輻射供電單元的控制和保護。

  FKRN12-12D系列壓氣式負荷開關可以分為負載電流和過載電流。

  本系列產品具有結構緊湊，設計合理，連鎖可靠，絕緣水平高的特點；彈簧儲能操動機構使分，合閘速度不受操作者操作力大小的影響；電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或?qū)Φ亟^緣強度的降低。鐘形絕緣罩下部有擋板，關閉后隔絕了帶電部分，踢狗了環網柜的防護等級，采用銅鎢合金的弧觸關和梅花狀主觸頭，使開關到點可靠，電壽命長。該系列產品維修容易，操作方便，運行可靠。

  本系列產品的設計和制造負荷下列標準：

  GB3804《3-63KV交流高壓負荷開關》

  GB16926《交流高壓負荷開關熔斷器組合電器》

  GB1985《交流高壓隔離開關和接地開關》

  IEC265《額定電壓1KV以上52KV以下高壓負荷開關》

  IEC420《交流高壓負荷開關---熔斷器組合電器》

  二、FKN12-12負荷開關正常使用環境

  1.周圍空氣溫度不高于+40°c，不低于-25°c。

  2.海拔不超過1000m.

  3.相對濕度：日平均值不大于95％，月平均值不大于90％，

  4.周圍空氣盈不受腐蝕性或可燃性氣體及水蒸氣等明顯污染。

  5.無經常性的劇烈振動。

  三、FKN12-12負荷開關工作原理及操作順序

  1.手動操作：合閘：將操作手柄插進操作連鎖部件的負荷開關主軸孔內，按面板提示方向旋轉，主軸帶動四連桿儲能機構使合閘彈簧被壓縮，當機構過死點時，脫扣裝置的扣板解扣，在合閘彈簧的作用下，開關迅速合閘。

  分閘：反方向旋轉操作手柄，主軸帶動儲能機構旋轉，此時儲能機構中的自鎖裝置被分閘杠桿解鎖，在分閘彈簧的作用下，開關迅速分閘。

  手動機構也可以裝上電磁分勵脫扣器，分閘是接通電源即可。

C、嚴禁帶負荷接通和斷開電路，常與高壓斷路器串連使用。 滅弧原理 （FN3-10R）利用分閘時主軸帶動活塞壓縮空氣，使壓縮了的空氣由噴嘴中高速噴出而吹滅電弧的；FN5-10D---有整套滅弧裝置的滅弧管構成。（真空管）

3.注意事項

A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。

B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的距離。

C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，然后負荷開關才能分閘。

D、 合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象；開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器將該回路高壓柜停運。）

高壓負荷開關怎么合閘

3.1一般動機構面板上有手動分閘和合閘的按鈕，合閘控制按鈕，顏色為綠色； 分閘控制按鈕，顏色為紅色。

3.2高壓負荷開關組合柜操作方法

高壓負荷開關組合柜是電氣廠家常用的開關設備，具體的、正確的操作方式，高壓負荷開關組合柜主開關，操作簡便，可靠，具有明顯的斷口，分合閘采用手動操作，彈簧儲能，配合操作機構沒完成開關快速分合閘。當負荷開關處在分閘位置時，使用操作手柄向上運動，彈簧儲能釋放能量，使開關快速合閘，負荷開關處合閘位置時，使用操作手柄向下運動，彈簧儲能釋放能量，使開關快速分閘。

在電力系統中，有一種電器叫做高壓負荷開關，這是一種常常和高壓熔斷器一起配合使用的電器，用來控制電力變壓器。在電力系中，高壓負荷開關所存在的意義就是實現開斷、閉合兩種作用。高壓負荷開關的型號也是有所不同，其擁有的特點也是多樣的。

  高壓負荷開關運用于電力系統，這是非常重要的一個關乎我們現實生活的系統，所以在這個系統內的每一個零部件都需要經過非常嚴謹?shù)膶徍瞬趴梢酝度胧袌觯M行使用。

  根據現在我國已經公布的符合國際技術標準規定，我們可以得知的高壓負荷開關型號有①②③④⑤⑥這樣六個系列。這些都是有文字符號和數字相組合的，這樣比較言簡意賅，非常直觀的就知道是高壓負荷開關型號中的哪種。其中，

  ①屬于的是高壓開關的類別，其中F代表負荷開關、G代表隔離開關、R代表熔斷器。

  ②系列是這樣的，N表示戶內型、W表示戶外型。

  ③系列代表的是設計序號。

  ④系列表達的是電壓等級(kV)。

  ⑤系列可以清楚地了解到R所代表的涵義，就是屬于帶熔斷器的，其中，如果是不帶熔斷器的就沒有R。

  ⑥系列讓大家知道的是S所表達的涵義，表示的是熔斷器要裝在開關的上端，如果是裝在了開關的下端那就不添加S了。

  大家選擇高壓負荷開關當然是有原因的，就比如它的優點有很多。非常的可靠，即使長時間高頻率使用，依舊可以堅持使用;體積小、分量輕、結構簡單，這使得在安裝的時候非常簡單方便;開斷能力非常強，一次性解決;只要配合接地開關電動彈簧機構就可以實現遠程控制，不需要近身裝備。以上，種種優勢都決定了大家在購買的時候選擇高壓負荷開關。

  單單只是從優勢出發，可能大家還不夠了解，那就講講它的特點。明顯的就是安裝了滅弧裝置，我們可以直觀地看到在高壓負荷開關上面是有設置簡單的滅弧裝置的，這是為了方便通斷一定量的過負荷電流和負荷電流所設置的。其實，簡單來講安裝滅弧裝置就等于加了一個保護傘，在斷開開關的時候迅速熄滅電弧，從而保護開關的觸點不會被電弧給燒壞掉。
