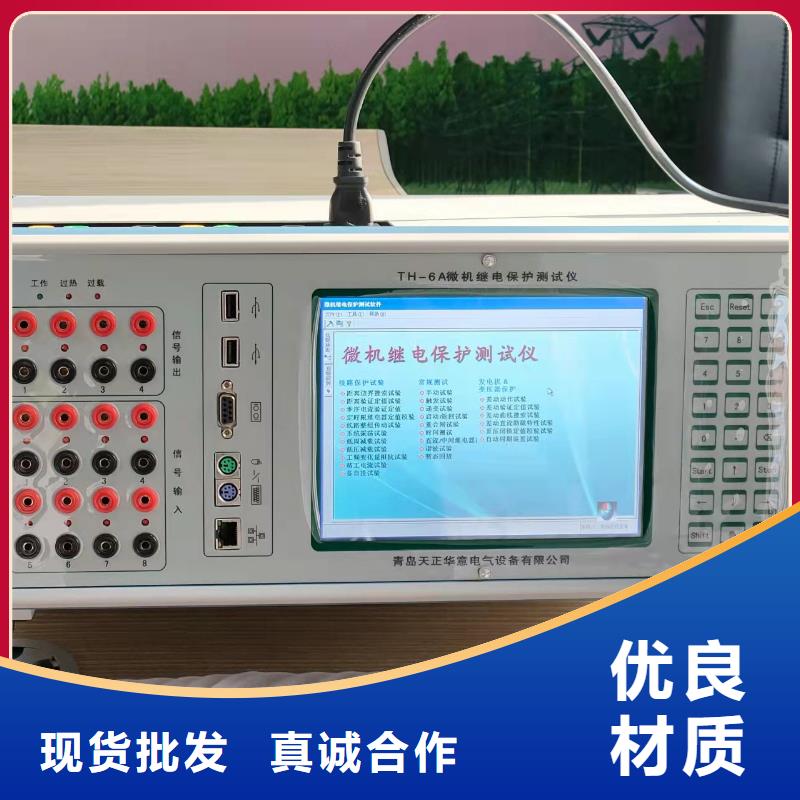

以下是:西藏【一次通流加壓模擬帶負荷向量試驗裝置】微機繼電保護測試儀源頭工廠量大優惠的圖文介紹
天正華意電氣設備(西藏分公司)生產的 互感器伏安特性測試儀質量良好，種類繁多，規格豐富，將憑借良好的信譽，合理的 互感器伏安特性測試儀價格服務于廣大用戶。謹向對公司一貫給予關懷、支持和幫助的新老朋友和廣大客戶表示衷心的感謝！并真誠希望與之建立長期的合作關系，互惠互助！
西藏一次通流加壓模擬帶負荷向量試驗裝置試驗準備、測試步驟(1) 試驗準備根據對變電站現場踏勘，站內檢修電源箱開關容量（空開80A/3P）可滿足裝置供電要求，現場安裝主變兩臺，220kV、110kV雙母線單分斷，10kV三母線單分斷。為減少試驗接線操作，本次試驗充分利用220kV、110kV母聯開關和10kV聯絡開關的操作實現各通流和加壓回路間隔的投切。(2) 測試步驟1)全站母線一次通壓試驗通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上,完成母線一次電壓并列相位檢查。2）220kV、110 kV、10 kV母線/間隔通流試驗在#1主變220kV、110kV側套管分別接入三相工頻大電流，通過#1主變開關201將220kV母聯開關及需檢測的回路間隔投入試驗回路，在21-P-1#1母線220kV PT處接入高電壓，通過倒閘操作配合完成220kV線路保護、母線保護相位的檢驗；通過#1主變開關101將110kV母聯開關及需檢測的回路間隔投入試驗回路，在11-P-1#1母線110kV PT處接入高電壓，通過倒閘操作配合完成110kV線路保護、母線保護檢驗。3）#1、#2變壓器通流試驗核查差動保護接線根據變壓器阻抗參數計算，本次選擇變壓器110側繞組為施加變頻電源側,通過一臺主變母線通過110kV母線串帶另一臺主變開關對115kV側繞組施加工頻（或低頻）電源，其余側繞組在主變開關后級合上刀閘形成短路電流，完成變壓器差動保護相位檢驗。9.8 一次電壓并列相位檢查220kV、110kV、10kV母線一次電壓并列相位檢查（含開口三角電壓，10kV#1接地變接線組別）：裝置變頻電源三相電源輸出接入#1主變低壓側套管，通過對變壓器低壓側勵磁后，三相相序為正序，分別在變壓器各側感應出一次電壓：10kV母線：一次電壓=380V，接地變低壓側電壓及PT二次電壓=14.47V;110kV母線:變壓器變比K=115/10.5=10.95 PT變比=110/0.1/0.1√3PT一次電壓=0.380×10.95=4.160kVPT二次線電壓=4160/1100=3.782VPT一次相電壓=0.380×10.95/1.732=2.400kVPT二次相電壓=4160/1100/1.732=2.183V220kV母線：變壓器變比K=230/10.5=21.9 PT變比=220/0.1/0.1√3PT一次電壓=0.380×21.9=8.322kVPT二次線電壓=8322/2200=3.782VPT一次相電壓=0.380×21.9/1.732=4.804VPT二次相電壓=8322/2200/1.732=2.183V通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。
西藏一次通流加壓模擬帶負荷向量試驗裝置主機通訊查詢次界面7.5 相位圖表輕觸主機“相位圖表”鍵進入相位圖表顯示界面，直觀顯示已測試的二次電壓或電流的幅值及相對于相位參考基準的角度，在此界面可通過“基準選擇”和“方向”任一對測試的相位關系改變參考基準或方向。主機單機相位圖表、通訊查詢相位圖表、界面和操作方式雷同（圖10）。圖10 主機相位圖表顯示界面說明：主機一屏可同時存儲主機參考基準幅值及分機3組，每組各3相電壓、3相電流的測試幅值及相位信息。8 應用舉例以變壓器SFSZ9-180000/220主變帶負荷差動保護二次電流大小和方向測試為例，，由裝置測試完成全部測試，主機生成主變差動六角圖。變壓器額定容量：180MVA/180 MVA /6 MVA；額定電壓：220±8*1.25/110±4*1.25/10 kV；接線組別：YN yn0 d11；變壓器帶負荷測試數據見下表（以高壓側A相電壓UN為參考量，實測相角是電流滯后電壓的角度）測試位置 額定變比 二次編號 分機編碼 二次電流(A) 實測相角(°)220kV側 600/1 A4011 IHA 0.251 7.5B4011 IHB 0.249 127.1C4011 IHC 0.247 247.9110kV側 1200/1 A4111 IMA 0.211 186.4B4111 IMB 0.220 306.7C4111 IMC 0.219 66.810kV側 4000/1 A4261 ILA 0.114 169.5B4261 ILB 0.114 289.0C4261 ILC 0.114 49.6圖11 以UN為參考基準的六角圖圖11是主機以UN電壓(REF) 為相位檢查參考基準，方向默認12點，該相位圖表中H對應高壓側， M對應中壓側、L對應低壓側，黃、綠、紅色代表A、B、C三相。圖12 以IHA為參考基準的六角圖圖12是主機改變相位參考基準后的六角圖，通過“基準”鍵可選擇IHA為參考基準，方向默認12點，直觀檢查差動接線。對于斷路器失靈保護、微機母差保護、故障錄波、監控系統電度計量、監控、安穩及備自投等都可參考上述方式進行保護二次回路的接線檢查。9 操作注意事項1 ）主機與分機在通訊校驗完成前不得隨意插拔校驗線。2） 測量通訊過程中不得改變主機基準，以免造成測量相位的錯誤。3） 相位測量時，注意電流流向必須與電流鉗箭頭標注方向一致。4） 分機切換編號或測量點，請等待5s鐘待測量示數穩定后再發送。5） 測量通訊過程中若出現誤關機，必須關閉分機重新校驗。10 主機存儲數據格式的導出使用裝置附帶的U盤可以將主機存儲的測試數據導出，所導出的數據格式均加入了制表符，可直接復制至excel文檔中進行后期測試報告的編輯。10.1測量通訊數據導出格式10.2 單機測量數據導出格式11 產品保修卡產品保修卡1 本產品自購買日期起免費保修一年，終身維修。2 下述情況產品出現故障不在保修范圍內：2.1 未按照說明書要求使用所造成的損壞。2.2 人為行為導致的產品損壞。此保修卡為保修服務的重要憑證，遺失不補。請妥善保管！

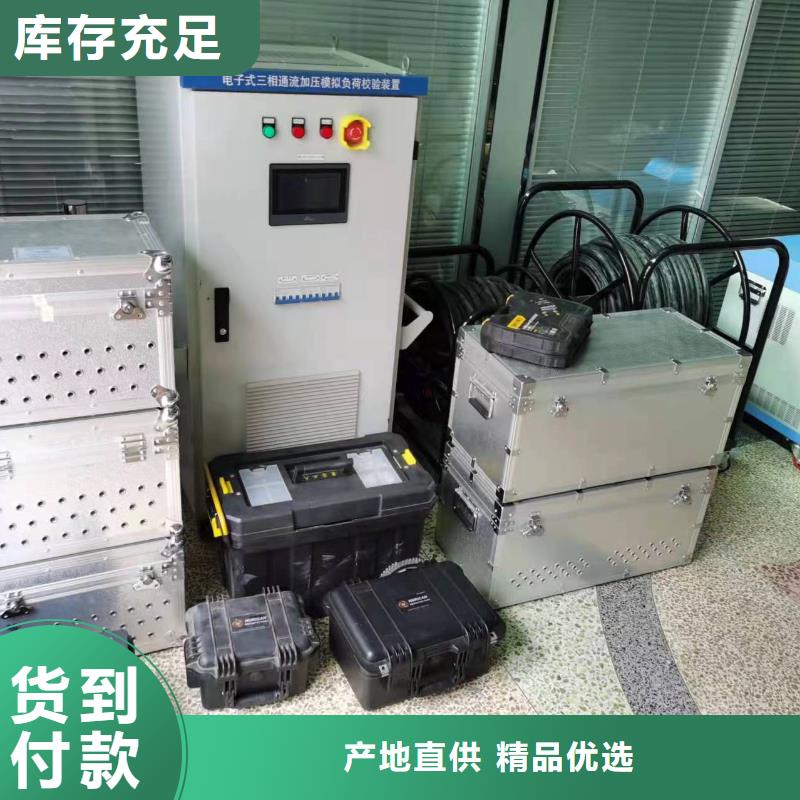

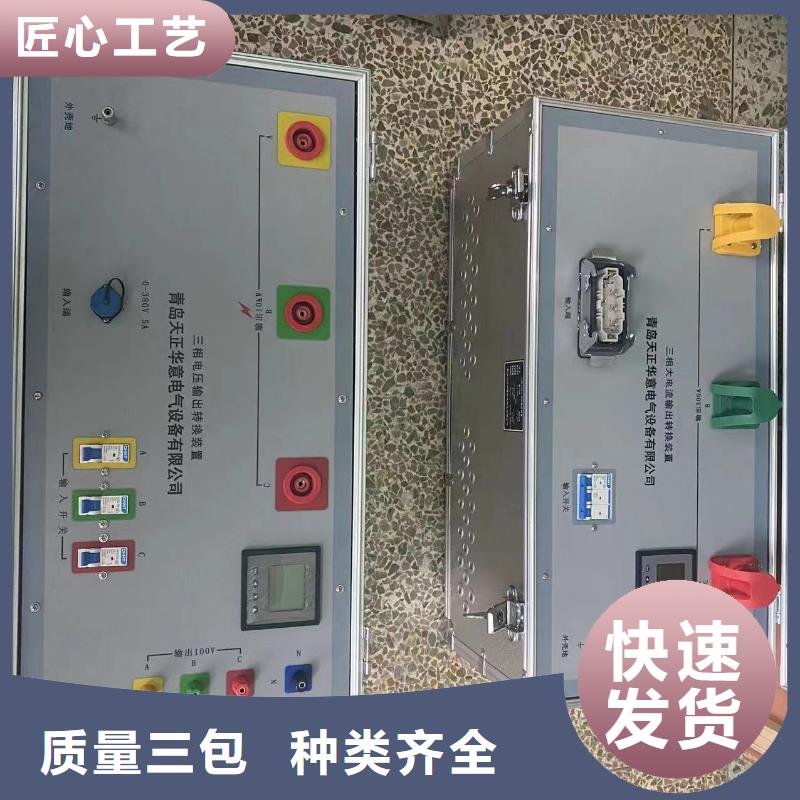

西藏一次通流加壓模擬帶負荷向量試驗裝置 系統簡介本模擬帶負荷繼電保護向量檢測裝置，可模擬一次回路各種三相對稱、不對稱向量，用于變電站內母線線路及變壓器的負荷向量模擬，裝置可輸出工頻高電壓、大電流到變電站的一次設備，檢查母差保護、線路保護、測控裝置、計量裝置、錄波裝置等二次設備的向量正確性。還可輸出三相工頻或低頻電流，配置高精度無線選頻相位伏安測試裝置用于對變壓器差動保護二次回路正確性的驗證及六角向量圖的繪制，推算差流。實現智能變電站合并單元和常規變電站的互感器二次接線的變比、極性、相位等檢測，既能滿足常規變電站，也能滿足智能變電站測試需求，既能測試母差保護、線路保護，也能測試主變差動保護。2. 引用參考標準文件1) GB 50150—2016《電氣裝置安裝工程電氣設備交接試驗標準》2) DLT995-2006 《繼電保護和電網自動裝置檢驗規程標準》3) GB/T14285-2006《繼電保護和自動裝置技術規程》4）Q/GDW441-2010《智能變電站繼電保護技術規范》5）Q/GDW11145—014《智能變電站二次系統標準化現場調試規范》6）DL/T587-2016《繼電保護和自動裝置運行管理規程》7）DL/T559-2007《220kV～750kV 電網繼電保護裝置運行整定規程》8）Q/GDW422-2010《電網繼電保護整定計算技術規范》9）電網設備〔2018〕979號《電網公司十八項電網重大反事故措施》3. 變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。一次通流加壓模擬帶負荷向量試驗裝置 全智能無線高壓驗電器 智能變電站通流加壓典型實驗裝置 繼電保護測試儀 六相微機繼電保護測試儀 三相通流加壓模擬負荷校驗裝置 模擬帶負荷測試裝置 三相模擬帶負荷向量試驗裝置 電位差數字相位伏安表 三相微機繼電保護測試儀 三相模擬帶負荷向量試驗裝置
