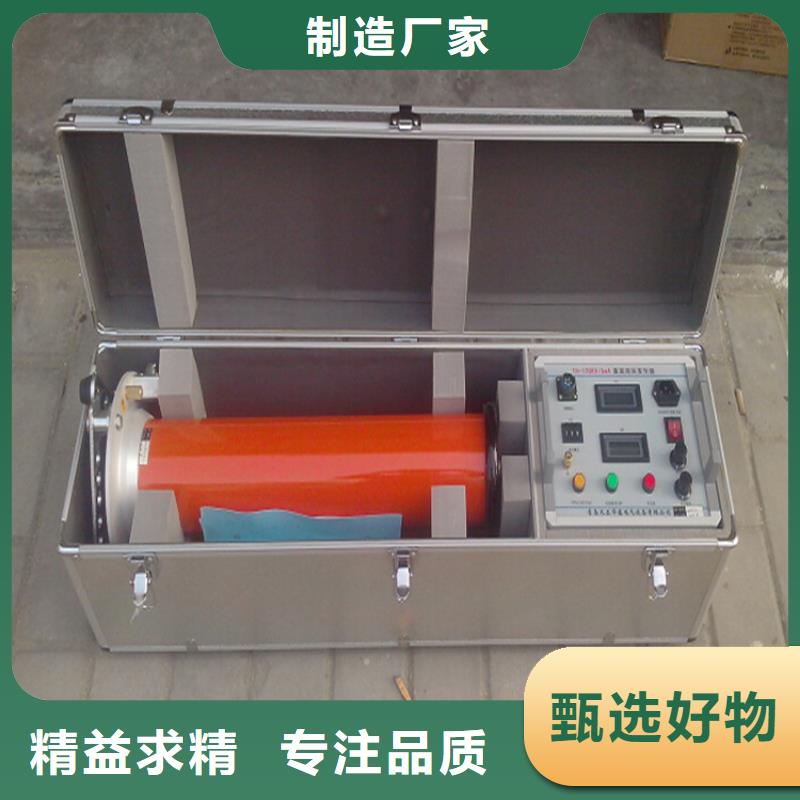

西藏直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

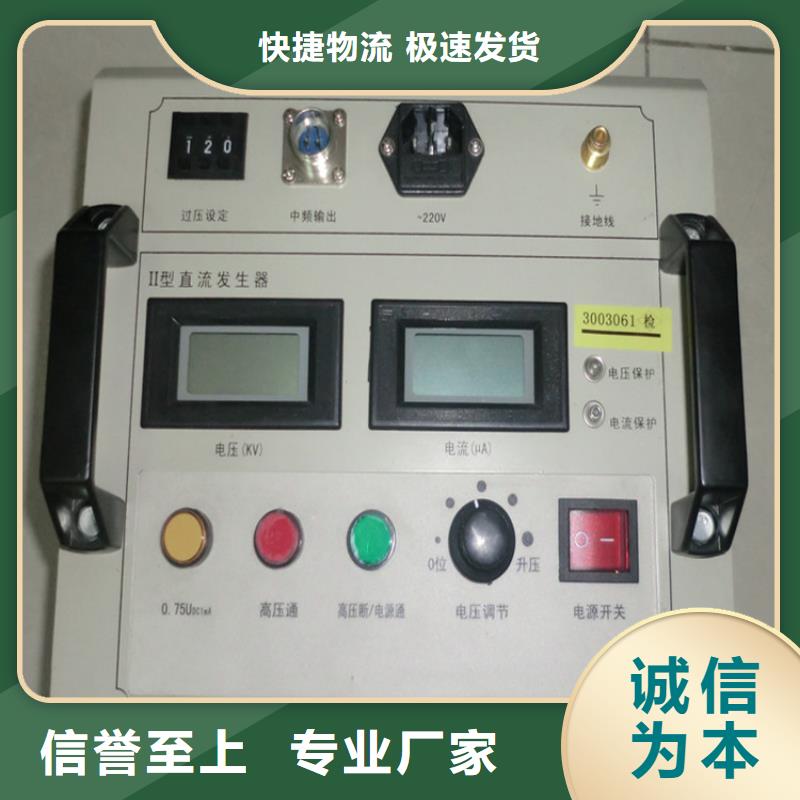

西藏直流高壓發生器電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。必要時用外接高壓分壓器比對控制箱上的電壓。11.試驗完畢，降壓，關閉電源。

西藏直流高壓發生器試驗完畢，將電壓調節旋鈕調到起點，間隙球調回到零點，聽到啪的一聲，這是正常的放電現象，電壓表頭電壓也會快速的降下來到0.3KV左右，這時我們再通過放電棒點在高壓電纜處進行再次放電，電壓表的電壓會降至0V，保持幾秒鐘，就可以的拆除測試線了。5、做電纜故障試驗時，先用電纜故障測距儀測出故障點距離，然后啟動高壓電源進行沖擊故障，當間隙球有節奏的產生放電現象，控制在3-5秒放一次電，這時要停止高壓輸出，等待測試人員到故障點附近時，再進行高壓沖擊試驗。六、使用與維護1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。2、儀器保存在干燥處，長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。七、配件清單1、30KV高壓輸出線 1根2、AC220V電源線 1根3、50KV放電棒 1支4、接地線 1根單位名稱：青島天正華意電氣設備有限公司司地址：青島平度市李園街道辦事處平安路2號
