西藏模擬斷路器 試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護跳開4DL、1DL，備自投裝置延時S2自動投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（3）三臺變四母線兩分段母聯自投方式如下圖：正常運行時1DL、3DL、4DL、6DL合閘狀態，2DL、5DL分閘狀態。模擬開關A相對應1DL，B相對應2DL，C相對應4DL（次試驗），C相對應5DL（第二次試驗）。試驗接線如下圖：動作方式（1）：該方式做兩次，手動拉開K開關，模擬＃1變上電源失壓，備自投裝置判斷＃1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：該方式做兩次，手動跳開模擬斷路器A相開關，模擬主保護跳開1DL，備自投裝置延時S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。其他備自投方式與上述類似，在具體的實驗中可參照上述方法做相應的修改靈活運用。另外不同的備自投在時間的設置上也有一些不同，請示情況自行處理。TH--12微機型模擬斷路器在做整組試驗時可替代運行的高壓斷路器，并可提供跳、合閘的空接點給微機繼電保護測試儀使用來控制投切故障量輸出。下圖為某保護裝置的開關控制回路

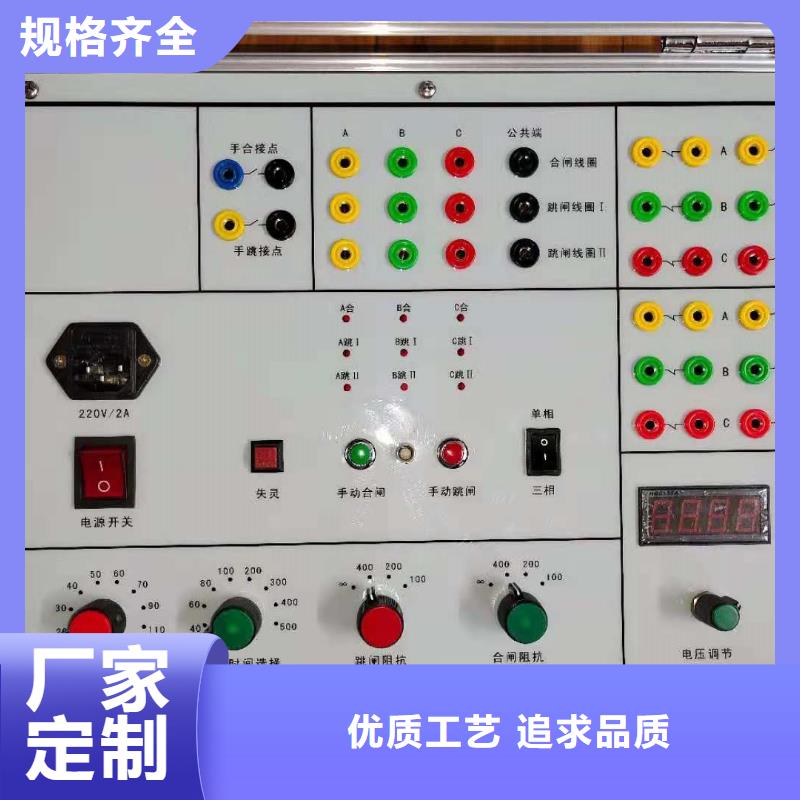

西藏模擬斷路器操作面板1．電源開關2、跳合閘線圈 3．手跳接點4．手合接點5、斷路器輔助接點輸出I(對應于跳閘I)6．斷路器輔助接點輸出II(對應于跳閘II) 7．合閘電流調整開關8．合閘時間調整開關9．跳閘時間調整開關10．跳閘電流調整開關11．動作選擇（三跳/單跳）12．手動跳合閘指示燈13．手動跳閘按鈕14．手動合閘按鈕15．斷路器失靈按鈕及指示燈16．跳合閘位置指示燈17．接地端子18．電源輸入插座2． 合閘電流調整開關3． 手動合閘按鈕4． 手合接點5． 手跳接點6． 合閘線圈端子7． 跳閘線圈I端子8． 斷路器輔助接點輸出I(對應于跳閘I) 9． 斷路器輔助接點輸出II(對應于跳閘II) 10．跳閘線圈II端子11．動作選擇（三跳/單跳）12．斷路器失靈按鈕及指示燈13．手動跳閘按鈕14．手動跳合閘指示燈 15. 跳閘電流調整開關16．跳閘時間調整開關17．電源開關 1．電源開關2、跳合閘線圈 3．手跳接點4．手合接點5、斷路器輔助接點輸出I(對應于跳閘I)6．斷路器輔助接點輸出II(對應于跳閘II) 7．合閘電流調整開關8．合閘時間調整開關9．跳閘時間調整開關10．跳閘電流調整開關11．動作選擇（三跳/單跳）12．手動跳合閘指示燈13．手動跳閘按鈕14．手動合閘按鈕15．斷路器失靈按鈕及指示燈16．跳合閘位置指示燈17．接地端子18．電源輸入插座19．直流電壓輸出端子20．直流電壓輸出控制開關四、使用說明1. 裝置通電接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮并有告警音響。2．手動合閘及跳閘手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮， “手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮， “手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60ms斷開。“手跳接點”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗

西藏模擬斷路器 前在高壓開關試驗時使用整流電源帶上負載后輸出電壓會有明顯跌落其影響對開關動作特性是不可忽視的。開關動作電源采用了先進的補償技術和的電子元器件，帶有多種保護功能，性能優越。克服了帶負載后的電壓跌落，并帶有隨時關斷，可保證開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。一、面板：二、技術指標：1.電源插座：輸入AC220V±10％/50HZ2.直流電壓表：顯示當前直流電壓數值3.合閘、分閘按鍵：直流電壓啟動或停止4.升壓、降壓按鍵：DC10-265V±1％5.電流：20A（短時工作≤1000ms)電流≤10A時，輸出時間≤60S。6.合閘（分閘）輸出端子：紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源。7.儲能＋-：儲能電壓只要儀器開機就有電壓輸出，請注意！先開機設置所需要的電壓（默認為DC220V），再關機接線。三、接線示意圖：四、使用方法：1.將電源線一端插入電源輸入插座內，另一端接通AC220V電源。2.通過上或下鍵設置所需電壓。3.將儀器的電壓輸出線和被試品的線對應接好請按說明書接線。4.接線無誤后，按對應的電壓開關鍵（合閘或分閘），電壓立即輸出，手立刻松開按鍵，電源立刻關閉。5.合閘：目的是檢測“合閘”繼電器在額定電壓的65％（廠家提供參數）例：DC 220V 的60％＝143V時應可靠合閘。調節電壓至143V時按操作電源的“合閘”按鍵，此時開關應可靠合閘。6.分閘：目的是檢測分閘繼電器在額定電壓的30％ 例：DC 220V的 30％＝66V時，按操作電源的“分閘”按鍵，此時高壓開關應不動作。當DC 220V 65％＝143V時高壓開關應可靠分閘。7.儲能：目的是給斷路器儲能電機供電，先設置好電壓，再關閉儀器電源，將測試線接在儲能電壓控制點，開機電壓自動輸出（只要開機就有電源輸出，請注意）。8.彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70％（廠家提供參數）例：DC 220V 70％＝154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。

西藏模擬斷路器 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（6）合閘電流選擇開關：同跳閘電流按鍵。（7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。（9）

西藏模擬斷路器使用說明1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮，“手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮，“手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60mS斷開(手動跳閘指示燈指示手動跳閘接點的狀態，綠燈亮時接點閉合)。“手跳接點”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗。3、保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。4、合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。
