以下是:瓦斯繼電器校驗儀蓄電池測試儀源頭采購的圖文介紹
[城市天正華意電氣設備(西藏分公司)是專業從事 互感器伏安特性測試儀的生產銷售及服務生產廠家。產品遍及各個領域。公司擁有一支服務團隊， 我公司憑借雄厚的技術實力和強大的研發能力，多年來已經為數十家五百強企業提供配套產品及服務，并得到客戶一致的認可。公司憑借強大的技術力量和多年的生產經驗，不斷采用新技術、新工藝、新材料，產品各項技術指標達到國內同行業領先水平。公司堅持以人為本，勇于探索，不斷追求，努力創新發展，不斷向社會提供領先適用的新產品，并以全優的服務占領市場，深受廣大用戶的信賴，享有良好的公眾誠信度。在未來發展戰略上，公司將堅持以人為本的管理理念，繼續致力于搭建行業先進、成本優的技術服務平臺。
瓦斯繼電器校驗儀技術指標1.工作環境溫度：-10℃～＋40℃2.主機工作電壓：AC220V 50Hz3.空壓機工作電壓：AC220V 50Hz4.整機功率：400W5.空壓機功率：750 W6.壓力檢測范圍：0～350KPa7.壓力顯示分辨率：0.1KPa8.精度等級：1.0級9.顯示方式：5寸彩色液晶屏帶觸摸功能10.試驗介質：壓力釋放閥試驗介質為空氣11.存儲容量：可存儲多組校驗數據12.微機測控箱尺寸：430＊340＊250mm13.微機測控箱重量：15KG14.變壓器壓力釋放閥校驗儀（機械部分）：480＊400＊330mm15.變壓器壓力釋放閥校驗儀重量（機械部分）：25KG試驗準備階段：1.將和壓力釋放閥配套的法蘭盤安裝在壓力試罐工作臺上，法蘭盤上有密封圈，保證法蘭盤密封良好，將壓力釋放閥放在法蘭盤上，用配套的螺栓固定，一定要保證密封良好。2.將壓力釋放閥信號線接至校驗儀信號接線柱。五、測試項目1.開啟、關閉壓力試驗，測試過程如下：1.1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa,建議標稱值設為70KPa,步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa,標稱值設為75KPa,步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。

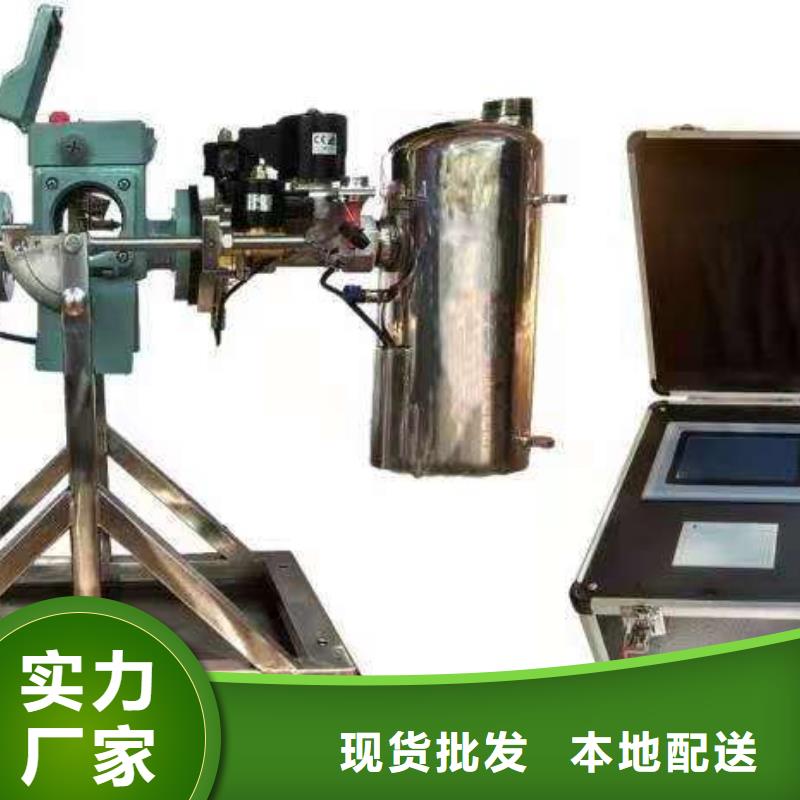

瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。
瓦斯繼電器校驗儀把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。4. 使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接。5. 使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接。6. 如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7. 打開儀器電源。8. 打開氣瓶上的閥門。9. 系統顯示主界面如下圖1：圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯，然后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“觸點方式”選擇菜單如圖３所示。圖３進入“觸點方式”菜單后用飛梭可以選擇密度繼電器的觸點方式，有“常開”和“常閉”兩個選項。注意：觸點方式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。
