西寧回路電阻測試儀 注意：測試鉗的全部連接面應與試品可靠接觸，若發現接觸面有氧化現象，應首先去除接觸面的氧化層。1、接線方法：如圖六所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I＋、I-接線柱扭緊，細的電源線插入到V＋、V-的插座內，兩把夾鉗夾住被測試品的兩端。2、測量：接圖六完成接線后，打開電源開關，選擇好測試時間進行測試，儀器會自動完成充電、穩流和電阻測量。七、措施1、操作者應具備一般電器設備或儀器的使用常識。2、測試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。3、儀器出現不正常現象，首先按復位鍵，使儀器復位。4、對儀器進行維修必須由專業人員進行，不得自行處理。6、本儀器為測量回路電阻使用，不允許測量感性回路。八．售后服務儀器自購買之日起壹年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

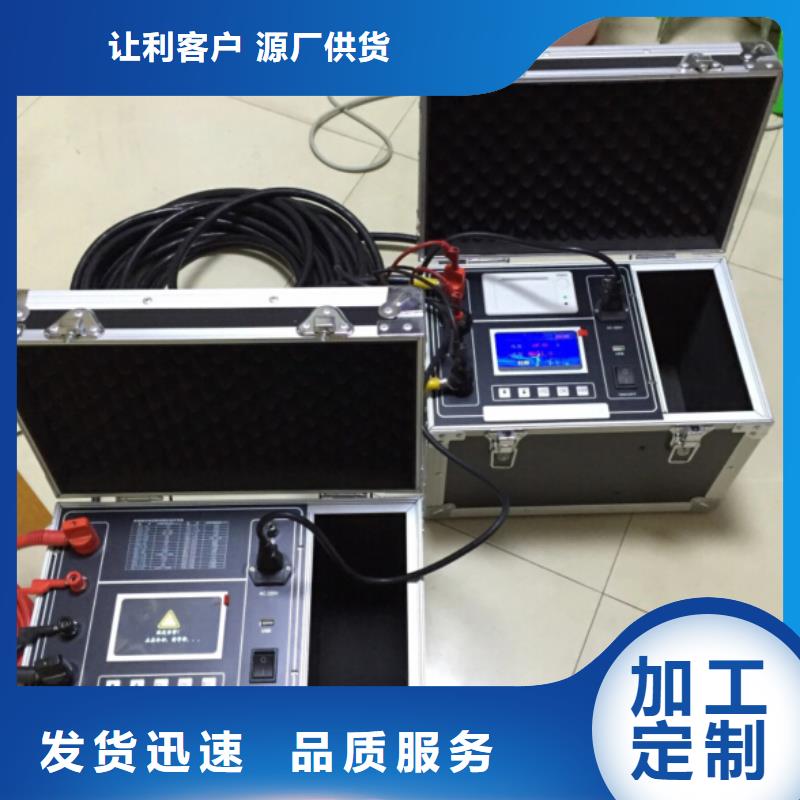

：西寧回路電阻測試儀型號供貨商 <西寧>天正華意電氣設備有限公司

西寧回路電阻測試儀 清空數據：刪除所有已保存的測試結果。當數據存滿時，會提示“存儲空間已滿”。請按RST鍵返回主界面。圖八6．時鐘校準：在主界面選擇時鐘校準后，進入時鐘校準界面。圖九鍵用于修改所選位的數值。按OK鍵，光標向右移動，當移動到一位即“秒”位時，再次按OK鍵，修改的時間將保存。按ESC鍵，光標向左移動，當移動到位即“年”位時，再次按OK鍵，修改的時間將不保存。7．廠家設置：該選項為廠家人員調試和設置使用，顧客請勿隨意操作。8．復位：測試完畢后，按RST鍵，儀器輸出電流將斷開，這時顯示屏回到初始狀態，可重新接線，進行下次測量或拆下測試線與電源線結束測量。9.溫度報警：當儀器內部溫度過高時，界面會彈出“溫度告警，正在冷卻，請等待……”，同時蜂鳴器會報警，此時應等儀器溫度恢復正常以后才能繼續使用。圖十七、PC軟件操作 （選配）本儀器可將測量數據上傳至計算機，供試驗人員對測量數據做進一步分析和處理。1、計算機要求硬件配置：至少賽揚533CPU，512M內存、1G剩余硬盤空間。軟件配置：建議使用Windows2000、XP操作系統。Windows Office 2000及以上版本（必須包含Word）。2、安裝驅動本說明以在Windows XP環境下安裝為例。隨機配置有光盤和USB數據線，將光盤放入計算機光驅。安裝步驟依次如下圖所示。

西寧回路電阻測試儀 接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。

<西寧>天正華意電氣設備有限公司 ：西寧回路電阻測試儀型號供貨商 <西寧>天正華意電氣設備有限公司

西寧回路電阻測試儀 回路電阻測試儀概述TH-系列回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準電流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。技術參數型號參數TH-100 TH-200 輸出電流00A200A工作電源AC220V±20％，50HZ精度 0.5級±1μΩ分辨率1μΩ測量范圍0～1999μΩ顯示方式數碼管顯示保護方式具有過流、短路、過熱保護功能三、工作原理TH-系列回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。四、面板說明及接線五、操作步驟說明1.按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。2.接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動 測試計算電阻方法：(1) TH-100的測量：先打開電源開關，按下“測量”開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示100.0時，再讀取阻值表頭上的數字為被試品的實際阻值。( TH-200的測量計算：先打開電源開關，按下“測量”開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示200.0時，再讀取阻值表頭上的數字為被試品的實際阻值。測量過程中，若電流表顯示“1”或電阻表顯示“1”時，表示所測回路超量程。測量過程中，電流表未達到目標電流時，其實也可以折算被試品的實際電阻值 ：阻值表讀數 × 型號對應電流 / 電流表頭讀數。測量的電流越大測量結果越準確，因此使用上面標準測量方式.測試完畢，將電流輸出調節旋鈕（按逆時針）調至小，復位測量開關，再切斷電源開關。如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

西寧回路電阻測試儀 注意：測試鉗的全部連接面應與試品可靠接觸，若發現接觸面有氧化現象，應首先去除接觸面的氧化層。1、接線方法：如圖六所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I＋、I-接線柱扭緊，細的電源線插入到V＋、V-的插座內，兩把夾鉗夾住被測試品的兩端。2、測量：接圖六完成接線后，打開電源開關，選擇好測試時間進行測試，儀器會自動完成充電、穩流和電阻測量。七、措施1、操作者應具備一般電器設備或儀器的使用常識。2、測試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。3、儀器出現不正常現象，首先按復位鍵，使儀器復位。4、對儀器進行維修必須由專業人員進行，不得自行處理。6、本儀器為測量回路電阻使用，不允許測量感性回路。八．售后服務儀器自購買之日起壹年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

：西寧回路電阻測試儀型號供貨商 <西寧>天正華意電氣設備有限公司

西寧回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

西寧回路電阻測試儀 概述 常規用途為了滿足回路電阻測量的需要，本公司開發研制了一款回路電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。1.2 事項★本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。★使用本儀器前一定要認真閱讀本手冊。★儀器的操作者應具備一般電氣設備或儀器的使用常識。★本儀表屬高精密儀表，應避免劇烈振動。★對本儀器的維修、維護和調試應由專業人員進行。★在測試過程中，禁止拆卸和移動測試夾和供電線路。產品信息2.1 突出優勢?輸出電流到100A，兩檔電流可選，測試量程范圍寬。?內置超大容量鋰電池，一次充電可進行600次以上測試。?測試簡單、操作方便，可連續工作8小時以上。?100A測試時，長測試時間可達60秒，滿足現場各種使用場景。?量程寬、精度高，100A時可達10mΩ。?具有開路提示、過熱保護等完善的保護功能。?菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。?5分鐘無操作自動關機。?具有本機存儲和U盤存儲，可存儲99組。?圖形界面、直觀簡潔、支持中英文切換。

西寧回路電阻測試儀使用操作所有測試線接好以后，代開儀器電源，儀器初始化完成后進入“主菜單”界面，如下圖所示。選擇“開始測試”，按“確認”鍵進入“準備測試”界面，如下圖。電流：設置本次實驗的輸出電力以，可選擇50A/100A/150A/200A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流。時間：設置本次實驗的測試時間，50A/100A可選擇“快速”或 “10/20/30/40/50/60秒”150A/200A可選擇“快速”或 “5秒”測試過程中可隨時按“取消”鍵停止測試。編號：設置本次實驗的試品編號主顯示區：顯示被測物的電阻值。副顯示區：顯示被測試品的電壓值、電流值和測試時間。“測試結果”如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。在測試過程中，儀器如過檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，自動打開風扇進行降溫，溫度降低后自動關閉風扇。繼續測量：繼續按當前設置參數進行電阻測量。打印數據：將當前的測試結果通過連接外置打印機打印。保存數據：將當前的測試結果保存到本機。在“主菜單”界面，選擇“存儲查詢”，按“確認”鍵進入“存儲記錄”界面，如下圖。U 盤存儲：將本機存儲內容保存到外接U盤上。6.4 打印機使用說明使用打印功能時，請先連接外置打印機。打印機上電后，正常時指示燈常亮，缺紙時指示燈閃爍。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入。并拉出一截（超出一點撕紙牙齒），注意把紙放整齊紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭并把旋轉扳手推入復位。

<西寧>天正華意電氣設備有限公司 ：西寧回路電阻測試儀型號供貨商

西寧回路電阻測試儀 .功能特點內置大容量鋰電池，可進行500次以上測試，測試過程簡單、方便。輸出電流多檔可選，100A。測試時間可選，100A時長60秒。測試精度高、量程寬，可測20mΩ。效率高、發熱量小，具有開路、過熱等保護功能。彩色液晶顯示，界面友好，易于操作，具有提示。本機可存儲200組數據，具有USB接口，可用U盤將數據一鍵導出。也可外接藍牙打印機。4.技術指標測量范圍 100A/ 0~2mΩ、50A/ 2~10mΩ、30A/ 10~20mΩ分辨率 0.1μΩ測量準確度 ±（讀數×0.5％＋2μΩ）試驗電流 30/50/100A可選測量時間 1、3、5、10、20、30、40、50、60秒可選測量次數 大于500次測試線 專用測試線，電阻小于10mΩ輸入電壓 5V充電電壓 12.6V充電電源 輸入100V~240VAC，50Hz/60Hz，輸出12.6V/3A充電時間 約2小時數據存儲 存儲200組測量數據工作環境 溫度-10~50℃ 濕度≤90％主機重量 約1.7kg主機體積 280＊136＊56mm5.產品外觀6.操作說明6.1接線6.1.1 C1和C2（電流輸出接線柱，100A）P1和P2（電壓輸入插孔，輸入5V）注意：（1）C1/P1（紅色端子）連接回路電阻的一端，C2/P2（黑色端子）連接另一端。（2）紅色測試線的粗線連接紅色電流接線柱C1，細線插入紅色電壓孔P1。黑色測試線的粗線連接黑色電流接線柱C2，細線插入黑色電壓孔P2。即：顏色相對應，粗細相對應就好。（3）必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，并節省電池電量。（4）如果C1/P1之間或C2/P2之間接觸不良，接線不良，儀器拒絕測量，并提示請檢查接線。（5）在帶電環境下，必須要保證試品一端已經接地！6.2 開機
