西寧絕緣鞋手套耐壓裝置微型打印機在選擇打印操作的前提下，打印名稱、標準力、載荷試驗時間、當前力、測試結論、測試日期及受力圖等參數和圖形。2、液晶顯示器進行人機對話，顯示程序流程，設置參數，時間。3、鍵盤進行程序控制操作，各鍵的作用如下：A.方向鍵（↑）（↓）（←）（→）鍵（↑）（↓）上下鍵和（←）（→）左右鍵配合顯示屏上的光標可以進行數值更改和菜單選擇。數值更改時（←）（→）分別用于將光標向高或低位移動；（↑）（↓）用于數值的增減。在菜單選擇時，它們用于光標移動到所選位置處。B.功能鍵共有六個功能鍵，它們為測試、校準、確認、設置、復位及打印鍵。具體作用：a.測試鍵進行項目測試1＃大腰帶2＃小腰帶3＃腳扣傳感器一 4＃升降板5＃腰繩6＃竹木梯7＃1＃帽測試 傳感器二 2＃3＃CH1：共同測量 CH2b.校準鍵校準各傳感器零點、滿度及系統時鐘c.確認鍵對各種項目、校準內容、設置情況等進行系統確認d.設置鍵設置各種項目的標準力值、載荷試驗時間e.復位鍵任何時間按此鍵都強制回到初始狀態，也可用于緊急停止操作f.打印鍵打印出當前試驗報告（含圖形，帽試驗無圖形）

絕緣靴手套耐壓泄漏電流測試儀西寧 <西寧>天正華意電氣設備有限公司

西寧絕緣鞋手套耐壓裝置微型打印機在選擇打印操作的前提下，打印名稱、標準力、載荷試驗時間、當前力、測試結論、測試日期及受力圖等參數和圖形。2、液晶顯示器進行人機對話，顯示程序流程，設置參數，時間。3、鍵盤進行程序控制操作，各鍵的作用如下：A.方向鍵（↑）（↓）（←）（→）鍵（↑）（↓）上下鍵和（←）（→）左右鍵配合顯示屏上的光標可以進行數值更改和菜單選擇。數值更改時（←）（→）分別用于將光標向高或低位移動；（↑）（↓）用于數值的增減。在菜單選擇時，它們用于光標移動到所選位置處。B.功能鍵共有六個功能鍵，它們為測試、校準、確認、設置、復位及打印鍵。具體作用：a.測試鍵進行項目測試1＃大腰帶2＃小腰帶3＃腳扣傳感器一 4＃升降板5＃腰繩6＃竹木梯7＃1＃帽測試 傳感器二 2＃3＃CH1：共同測量 CH2b.校準鍵校準各傳感器零點、滿度及系統時鐘c.確認鍵對各種項目、校準內容、設置情況等進行系統確認d.設置鍵設置各種項目的標準力值、載荷試驗時間e.復位鍵任何時間按此鍵都強制回到初始狀態，也可用于緊急停止操作f.打印鍵打印出當前試驗報告（含圖形，帽試驗無圖形）

西寧絕緣鞋手套耐壓裝置保護措施 本套設備對試品及試驗設備做了相應保護措施，儀器設有過流及放電保護，當出現過流或放電情況時儀器會提示“過流”。或“放電”。測試儀面板配置有“急停”按鈕，有意外情況時可緊急停止試驗，以保護試品及試驗人員。7.售后服務7.1.本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。7.2.保修期外，終身維修，只收成本費。附圖一、絕緣靴手套耐壓試驗接線示意圖附圖二、絕緣桿雙段耐壓試驗接線示意圖附圖三、驗電器及絕緣桿單段耐壓試驗接線示意圖附表1 電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）項目名稱出廠檢驗性檢驗皮鞋 布面膠鞋 皮鞋 布面膠鞋測試電壓（工頻）表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。注1：N/a表示無適用值。注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比使用電壓要高。注3：對于性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。附表4 絕緣桿試驗項目、周期和要求項目周期要求說明工頻耐壓試驗 1年 額定電壓/KV 試驗長度/m工頻耐壓/KV當變壓器的輸出電壓值達不到試驗電壓值時，可分段進行試驗，多分四段，分段試驗電壓值U ＝1.2×u總/4（u總為整體試驗電壓值）。

<西寧>天正華意電氣設備有限公司 絕緣靴手套耐壓泄漏電流測試儀西寧 <西寧>天正華意電氣設備有限公司

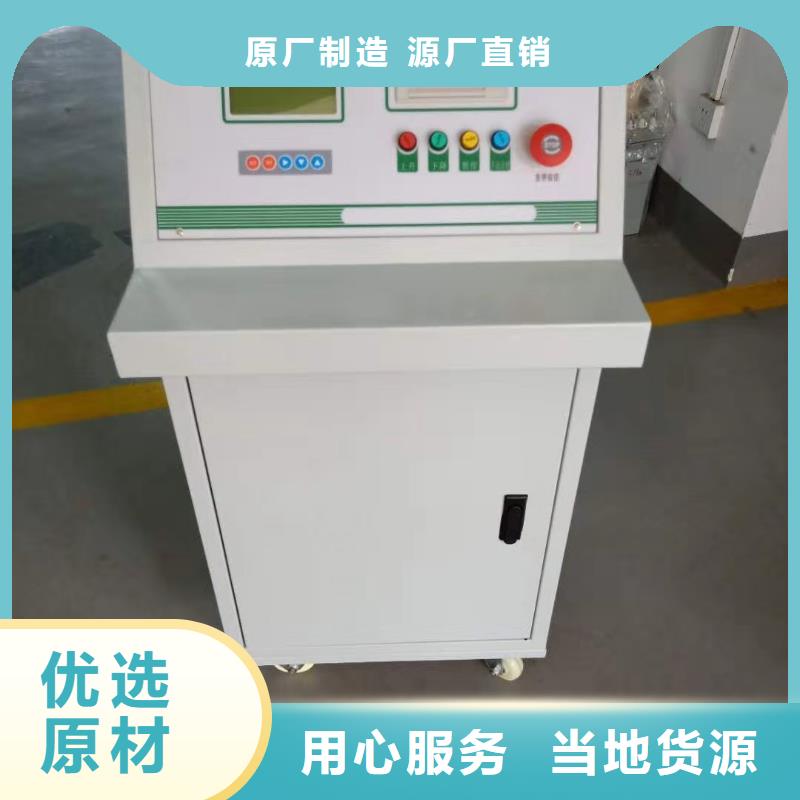

西寧絕緣鞋手套耐壓裝置該試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作，是理想的絕緣靴（手套）專用設備。該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。二、工作原理接入0~220V電源，根據電磁感應原理，使變壓器產生0~30KV-50KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。三、結構設計該產品分二部份組成：1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；2. 絕緣靴（手套）操作箱。圖3-1 絕緣靴（手套）操作箱圖3-2 絕緣靴（手套）試驗臺四、主要技術參數1. 輸入電壓：AC220V 50Hz2. 輸出電壓：0-50kV 3. 容 量：5 kVA4. 測試數量：每次6只5. 測量數據：可顯示打印每只被試品電壓值；泄漏電流值6. 過流保護；過壓保護；自定義時間、電壓、泄漏電流值7. 液晶顯示，全中文菜單操作，帶打印8. 測量準確度：電壓±2％（±3個字）電流±2％（±3個字）9. 質量：絕緣靴（手套）操作箱28Kg

西寧絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

絕緣靴手套耐壓泄漏電流測試儀西寧 <西寧>天正華意電氣設備有限公司

西寧絕緣鞋手套耐壓裝置保護措施 本套設備對試品及試驗設備做了相應保護措施，儀器設有過流及放電保護，當出現過流或放電情況時儀器會提示“過流”。或“放電”。測試儀面板配置有“急停”按鈕，有意外情況時可緊急停止試驗，以保護試品及試驗人員。7.售后服務7.1.本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。7.2.保修期外，終身維修，只收成本費。附圖一、絕緣靴手套耐壓試驗接線示意圖附圖二、絕緣桿雙段耐壓試驗接線示意圖附圖三、驗電器及絕緣桿單段耐壓試驗接線示意圖附表1 電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）項目名稱出廠檢驗性檢驗皮鞋 布面膠鞋 皮鞋 布面膠鞋測試電壓（工頻）表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。注1：N/a表示無適用值。注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比使用電壓要高。注3：對于性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。附表4 絕緣桿試驗項目、周期和要求項目周期要求說明工頻耐壓試驗 1年 額定電壓/KV 試驗長度/m工頻耐壓/KV當變壓器的輸出電壓值達不到試驗電壓值時，可分段進行試驗，多分四段，分段試驗電壓值U ＝1.2×u總/4（u總為整體試驗電壓值）。

西寧絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單。可查閱任一序號下試品參數、全自動耐壓試驗記錄及試驗結果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

西寧絕緣鞋手套耐壓裝置屏幕左下方顯示電池電量模擬條，滿格時表示電池已充滿。建議用戶在剩余一格時進行充電。電池電量信息由紅外數據通訊傳遞，在紅外通訊非正常狀態下的顯示不是電池電量實際信息，請在紅外通訊正常條件下檢查電池電量信息。開機后，按液晶屏右側控制鍵盤任意鍵即可進入主菜單。試驗操作4.2.1主菜單的選擇按“∧”“∨”鍵可選擇主菜單上的選項(試品參數設定、查詢試驗結果、全自動耐壓試驗、系統設定、試驗記錄等)，按“確認”鍵進入所選項目子菜單。4.2.2試品參數設定進入主菜單，選擇“試品參數設定”項，按“確認”鍵進入“試品參數設定”子菜單。顯示序號為當前測試儀內所存儲的一組試品參數。要進行新一組絕緣靴、手套的試驗須新建一條記錄，選定“新建”菜單按確認鍵，序號加一，分別進行試品編號、試驗電壓等項目的設定。按“∧”“∨”鍵選擇項目，“＜”“ ＞ ”鍵選擇參數。然后按“確認”鍵保存并返回。“試品編號”為一組試品的代號，可設置為6位數字；“試驗電壓”為試驗變壓器高壓輸出電壓，根據需要進行設定。例如，要做1組（8只）絕緣手套的耐壓試驗，需要施加8kV電壓，“試驗電壓”選擇“8kV”，開始耐壓試驗后測試儀將自動升壓至試驗變壓器高壓輸出8 kV。儀器系統配置有絕緣桿耐壓試驗功能時，試品參數設定菜單中增加了“試品類型”設定項。進行絕緣桿耐壓試驗時，設為“絕緣桿類”；進行絕緣手套或絕緣靴耐壓試驗時，設為“絕緣靴手套”。

<西寧>天正華意電氣設備有限公司 絕緣靴手套耐壓泄漏電流測試儀西寧

西寧絕緣鞋手套耐壓裝置全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。
