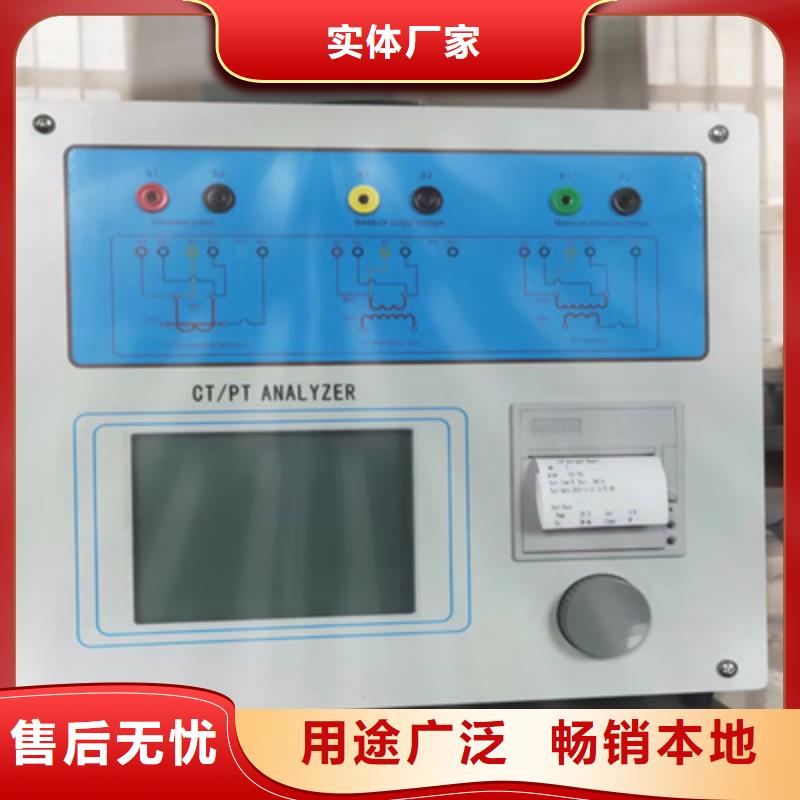

烏蘭察布互感器綜合測試儀在測試時,總是保持互感器高壓側的一個端子接地。不要將其它物體插入通風口或是輸入/ 輸出口。在將測試儀置入運行前,檢查測試儀是否有可見的損壞。不要在多雨或潮濕氣候下操作測試儀。不要在易爆氣體或蒸汽存在的環境下操作測試儀。在將測試儀投入操作前,確保通風口,電源開關和電源插座沒有被阻塞。測試儀的內部可能產生高電壓! 因此,只有具備資質的人才允許打開測試儀。為了防止寄生電流或電壓,總是將測試儀的等電位地接到保護地。 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中,測試儀是測試對象的允許電源。當測量互感器的變比時,請確保接線正確,否則在互感器內部可能產生危及生命的電壓,并損壞連接的互感器者是測試儀!面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 “香蕉”插頭和塑料外殼的電纜。不要站在靠近或正在連接頭的下面,夾鉗可能跌落砸傷。如果測試儀或者任何附加裝置或是附件看起來不能正常工作,請停止使用。注意: 1、為了人身及設備,使用前請詳細閱讀說明書,并嚴格參照要求規范操作。2、試驗前請將儀器可靠接地。3、本測試儀為互感器離線測試裝置,在對互感器進行各項試驗時,請務必將互感器各端子上的連接線甩開。4、CT變比極性試驗時,應將不檢測的二次繞組短接。5、做PT伏安特性試驗時,一次繞組的零位端接地。6、實驗中嚴禁觸碰所有測試端子。本公司保留對此說明書修改的權利,產品與說明書不符之處,以實際產品為準。

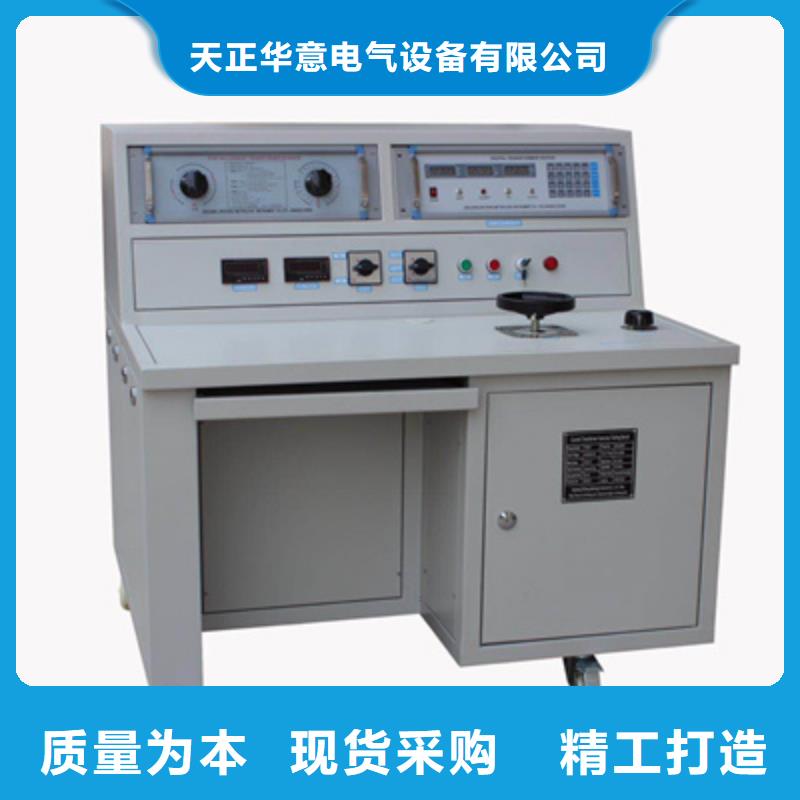

烏蘭察布互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位,再將互感器校驗儀按“復位”鍵退回到開始界面,然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前,請先閱讀相關接線圖,并由有資質的專業人員接線操作。如有不清楚,請先電話聯系廠家,問清后再操作。-注意:再按↓、為設置被測互感器的等級,如下圖;光標移動到“開始測量”,按“確定”鍵就可進入測量界面;在下一界面可選擇規程測量和直接測量。注意:參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量,然后將升壓器慢慢上升,就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示,便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時,請勿觸摸裸露的接點和部位。在有可疑的故障時,請勿操作。如懷疑本產品有損壞,請本公司維修人員進行檢查,切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。-術語警告:警告字句指出可能造成人身傷亡的狀況或做法。小心:小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

烏蘭察布互感器綜合測試儀 勵磁電壓:100V、100/√3、100/3、150V、220V、350V。2)、試驗:參照圖26接線,測試儀的為電壓輸出端,試驗時將K1、K2分別接互感器的a、x ,電壓互感器的一次繞組的零位端接地。檢查接線無誤后,合上功率開關,選項“開始” 選項后,即開始測試。 試驗時,光標在“開始”選項上,并不停閃爍,測試儀開始自動升壓、升流,當測試儀檢測完畢后,試驗結束并描繪出伏安特性曲線圖。圖25,PT勵磁特性參數設置界面 圖26,PT勵磁特性接線圖3)、PT(勵磁)測試結果操作說明請參考8頁CT測試結果說明3、PT退磁試驗 圖27,PT退磁界面 參數設置在PT測試主界面中,選擇進入“退磁”試驗界面(如圖27),設置額定二次電壓值:100V、100/√3、100/3、150V、220V、350V。2)、試驗:參照圖26接線,測試儀的為電壓輸出端,試驗時將K1、K2分別接互感器的a、x ,電壓互感器的一次繞組的零位端接地。檢查接線無誤后,合上功率開關,選項“開始” 選項后,即開始退磁。
<烏蘭察布>天正華意電氣設備有限公司 烏蘭察布有現貨的互感器二次回路負載測試儀生產廠家烏蘭察布互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中,也可將優盤中數據導入儀器。7.電源開關儀器工作時的總電源開關。8.互感器一次A端儀器內部輸出高壓端,連接到互感器一次的A 端子上,工作過程中短期輸出電壓4kV,由專用高壓絕緣線引出。9.互感器一次N端連接到互感器一次的N 端子(C2電容尾)上,工作過程中短期輸出電壓4kV,由專用高壓絕緣線引出,測量前測電容式電壓互感器必須將N與E(或X)完全分離!10.互感器一次E端儀器內部輸出低壓端,連接到互感器一次的E (或X)端子上,必須接地!11.接地端子測試之前,務必保證該端子可靠接入大地。12.交流電源插座交流220V±10%?,頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出,在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業,所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況,以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子,后接被測線路的順序,注意連接好儀器后面的外殼接地端子。??

烏蘭察布互感器綜合測試儀售后服務承諾 ,本產品保修一年,終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數(M)與允許二次負荷(ZII)之間的5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格:1)在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值,說明該互感器合格如圖21數據說明;2)在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖21數據說明;保護用電流互感器二次負荷應滿足5%誤差曲線的要求,只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷,在額定電流倍數下,合格的電流互感器的測量誤差即在5%以內。二次負荷越大,電流互感器鐵心就越容易飽和,所允許的電流倍數就越小。在圖21中例所示(所測保護用CT為5P10 20VA):其中5為準確級(誤差極限為5%),P為互感器形式(保護級),10為準確限值系數(10倍的額定電流),20VA表示額定二次負荷(容量)。電流倍數為10.27倍(接近10倍)時,所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1=20Ω)通過該數據可判斷該互感器合格。另外,在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1=20Ω)通過該數據可判斷該互感器合格。另外,在二次負荷為19.58Ω(接近20Ω)時,所允許的電流倍數為12.85倍,大于該CT的額定電流倍數(10倍),通過該數據也可判斷該互感器合格。其實,只要找出這兩個關鍵點中的任意一個,即可判斷所測互感器是否合格。如果10%誤差不符合要求一般的做法有: ?增大二次電纜界面積(減少二次阻抗) ?串接同型同變比電流互感器(減少互感器勵磁電流) ?改用伏安特性較高的繞組(勵磁阻抗增大) ?提高電流互感器變比(增大勵磁阻抗)圖21誤差曲線計算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I) I 電流 U 電壓N=1 (1A 額定電流) I 電流N=5 (5A 額定電流) Z2 CT二次側阻抗P=20 (5%誤差曲線 ) K=19(5%誤差曲線.1A 5A 額定電流)P=10 (10%誤差曲線 )K=9 (10%誤差曲線.1A 5A 額定電流)
