<烏蘭察布>天正華意電氣設備有限公司 烏蘭察布數字電纜識別儀

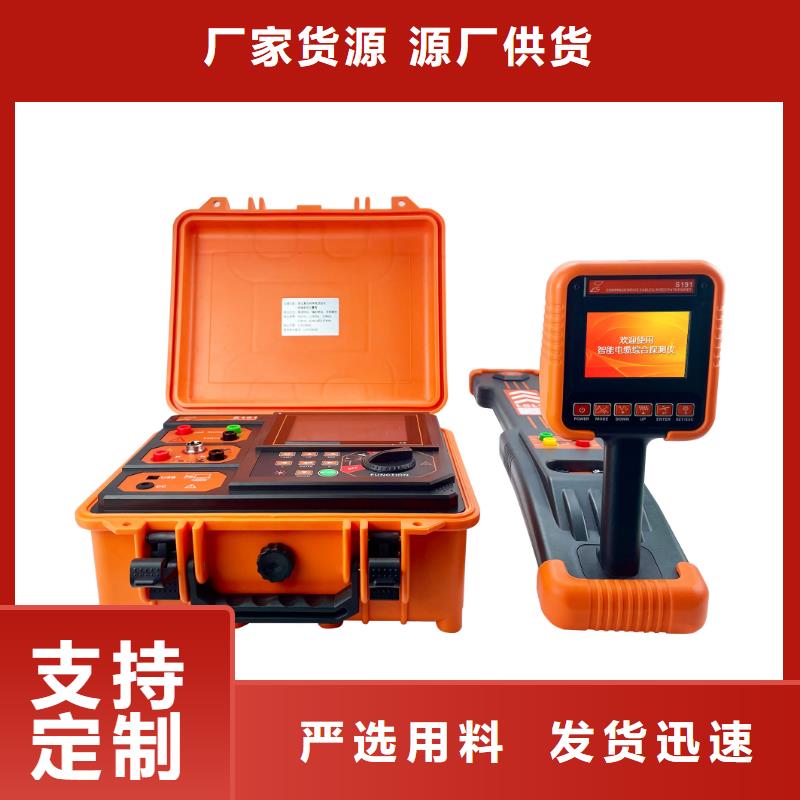

烏蘭察布電纜故障探測儀 智能型電纜故障測試儀一、簡介TH-2004智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2004智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

烏蘭察布電纜故障探測儀電纜類型按鍵，彈出電纜類型選擇子菜單，有“交聯乙烯”、“聚氯乙烯油浸紙型不滴油型”和“未知類型”5個選項，儀器開機默認為“交聯乙烯”，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型”鍵，彈出計算器對話框，調整波速數值，達到選定值后按“鍵，再按“電纜類型”鍵退出此項功能。注意：波形速度300m/μs，不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。④主頁按“”可以返回初始界面。打印按“”可以將界面打印出來。圖形放大或縮小查看圖片時，點擊或鍵進行縮放。低壓脈沖法測量電纜長度，要根據電纜長度選擇不同的縮放比例，比例設置如下：電纜全長在1500米之內，縮放比例設置成1：1 （脈寬0.05-0.2us）電纜全長在1500-3000米之內，縮放比例設置成1：2 （脈寬0.2-0.5us）電纜全長在3000-4500米之內，縮放比例設置成1：4 （脈寬1-2us）電纜全長在4500-6000米之內，縮放比例設置成1：8 （脈寬2-8us）電纜全長在6000米以上，縮放比例設置成1：16 （脈寬8us）如果是閃絡法測量故障距離，要看故障點波形來調整縮放比例，例：電纜全長3000米，選擇1：4的縮放比例，而故障點大概500米左右，這時要把縮放比例調整到1：1才能更好的分析。標尺1和標尺2進行數據卡位時，選擇或，通過移動或來進行精準分析故障位置。⑧數據保存按“”鍵，彈出保存對話框，提示要保存的號段，此時按“是”，即屏中上半部顯示的紅色波形被保存在該號段，按“否”退出。⑨自動判距按“ ”鍵，游標進行自動定位，顯示屏上方自動顯示故障距離。

烏蘭察布電纜故障探測儀 我公司作為電力電纜測試領域中的領跑者，在產品開發研制中不斷追求完美、努力創新。電纜故障預定位測試主機是公司的又一杰作，技術達到國際先進水平，打破了國外公司在此領域的壟斷，電纜故障預定位測試主機采用了國際水平的技術，所有高阻故障波形均呈現為簡單的低壓脈沖波形，判斷故障距離輕松愉快。電纜故障預定位測試主機用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。二、儀器功能與特點：1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。4．超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。5．具有極的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞 6．無測試盲區。7．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。三、主要性能指標：1．測試方法：低壓脈沖、高壓閃絡、速度測量。2．沖擊高壓：低于35KV電力電纜。3．數據采樣速率：80MHz、40 MHz、20MHz、10 MHz。4．測試距離：＞30Km。5．讀數分辨率：1m。6．系統測試精度：小于50cm。7．測試電纜脈寬設有：具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。11．工作條件：溫度-10℃～＋45℃，相對濕度 90％。四、儀器的系統組成和工作原理：電纜故障測試儀系統的組成方框圖如圖一所示：電纜故障快測儀主要由高壓沖擊單元、和波形記錄分析儀（測試主機）兩部分組成。1、高壓脈沖發生器 高壓脈沖發生器是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。主要由升壓變壓器、高壓整流二極管、充電電容、放電球隙組成。2、波形記錄分析儀（測距主機）這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。

烏蘭察布電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

烏蘭察布電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。
